USR-TCP232-304 基本通訊測試以及問題排障

本測試是模塊默認設置連接電腦測試通信

一、資料下載

說明書：http://www.ggxxsw.cn/Download/363.html

設置軟件：http://www.ggxxsw.cn/Download/257.html

測試軟件：http://www.ggxxsw.cn/Download/27.html

虛擬串口軟件：http://www.ggxxsw.cn/Download/31.html

二、準備工作

1、USR-TCP232-304產品  數量1個

2、電源適配器 5V      數量1個

3、485轉USB調試線     數量1根

4、電腦               數量1臺

5、網線                數量1根

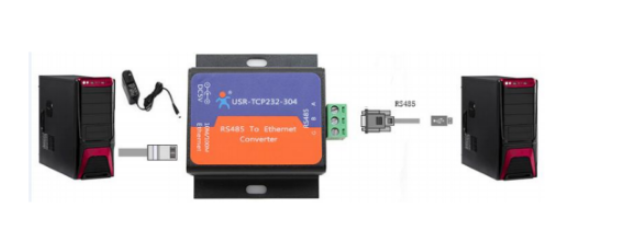

三、硬件連接

304(USR-TCP232-304，以下簡稱 304 )設備使用直流穩壓5V供電，網口使用網線連接到PC機網口，RS485轉USB調試線接PC機USB口

四、產品參數配置

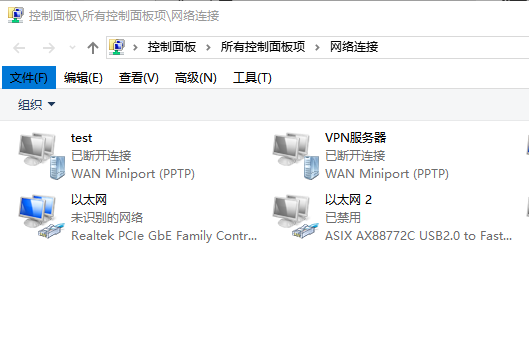

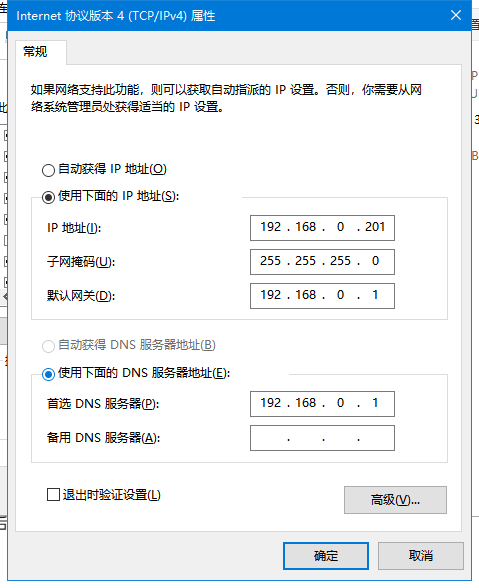

1、打開電腦，鏈接設備的網卡（未識別網絡是正常的狀態），將改網卡的IP地址設置為靜態的IP地址192.168.0.201，禁用無用網卡

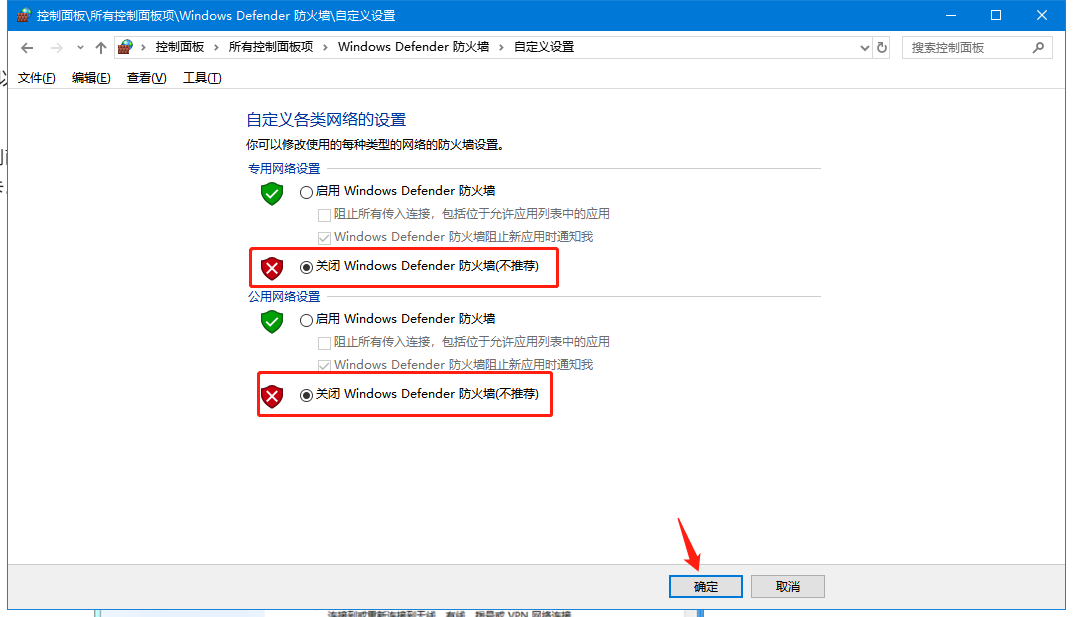

2、關閉防火墻和殺毒軟件

打開控制面板找到“windows防火墻”選項關閉防火墻

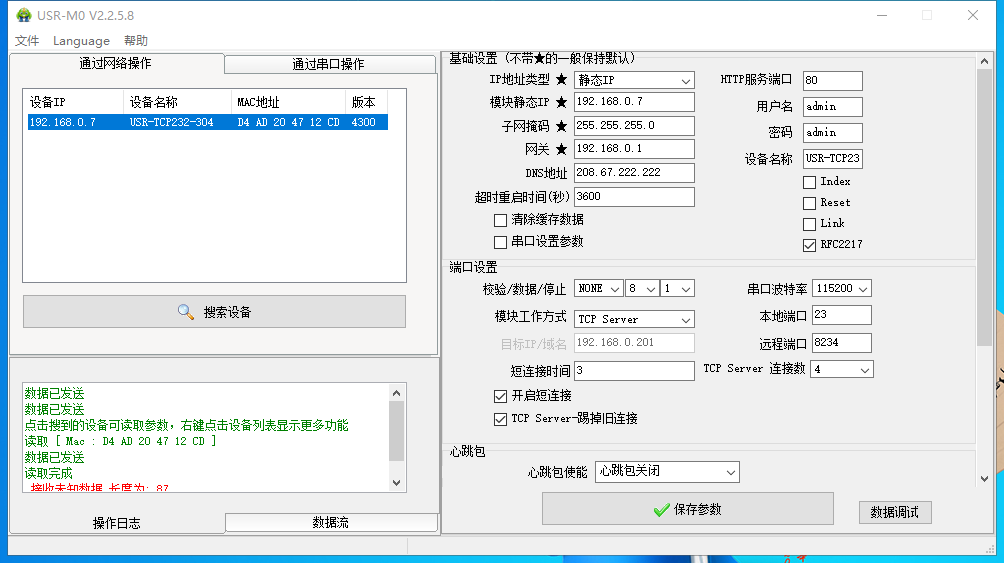

3、打開M0設置軟件

點擊“搜索設備”當搜索列表中出現304的設備后，單擊搜索到的設備，查看以及修改其配置信息(下圖為默認配置信息)。

實際測試中找不到設備可參考六章節附件1排查

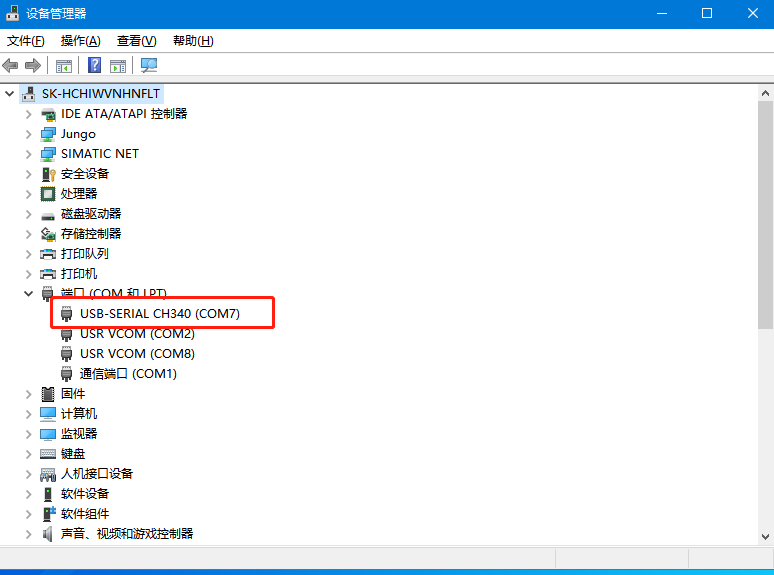

4、打開測試軟件：USR-TCP232-Test-V1.3，串口號可以在設備管理器中查詢

實際測試中485串口無法傳輸數據可參考六章節附件2排查

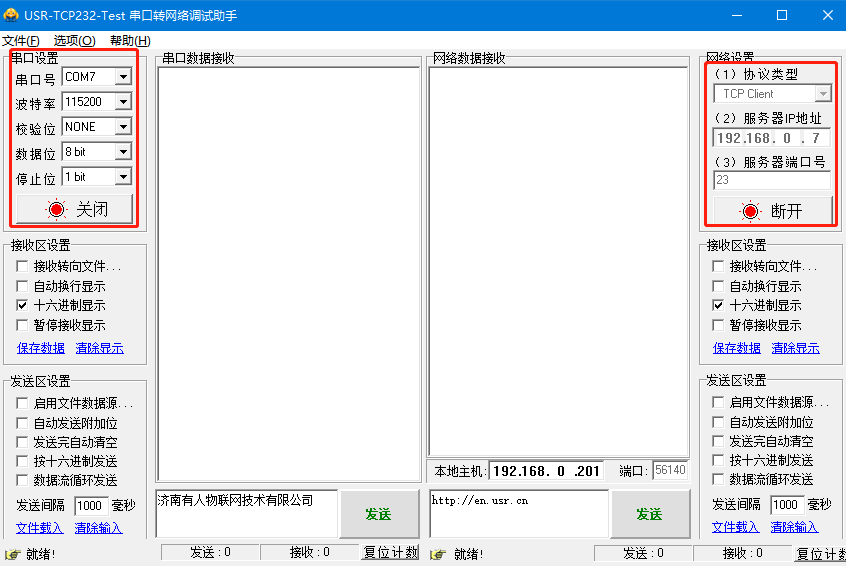

5、協議類型選擇TCPclient 本地IP填寫304設備的本機IP地址”192.168.0.7” 端口號填寫304設備的本地端口號”23”點擊連接。

304和網絡調試助手無法建立TCP鏈接可以參考六章節附件3排查

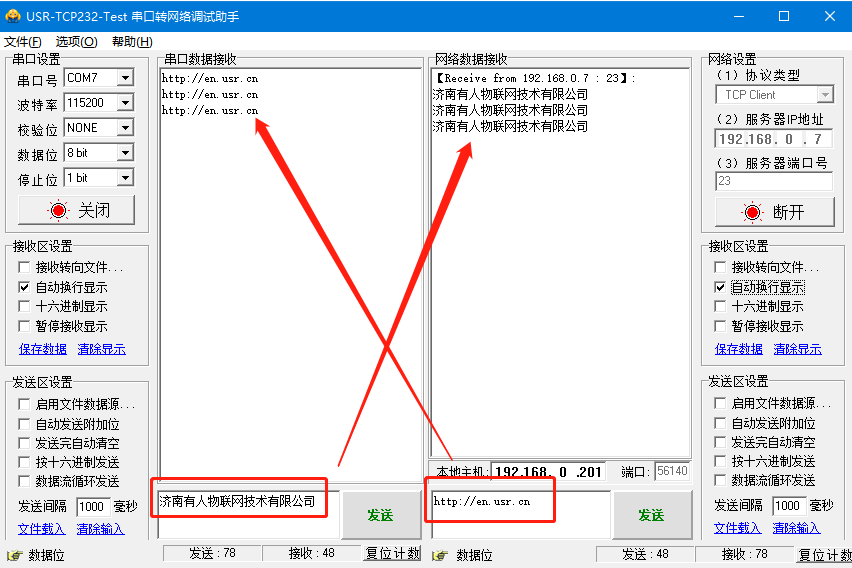

五、數據調試

六、常見問題解決辦法

附件 1

    304設備直連電腦使用M0軟件找不到怎么辦？

答：1、網線連接后檢查網口指示燈狀態是否正常，不正常可以更換網口線或者是電源測試

    2、檢查設備供電是否穩定，可以使用萬用表量一下供電電壓

     3、檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉；

    4、檢查電腦設置的IP是否和304設備是同一網段，可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,PING 304的IP（此處是192.168.0.7），若ping不通，檢查網線和電腦網段的配置。

附件2

    304通過485轉USB接電腦在電腦上無法傳輸數據怎么辦？

答：

   1、304設備485接口A是正B是負檢查線序鏈接是否正確，用萬用表測試是否導通

   2、在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復

   3、檢查485線是否中斷，用萬用表測試量線是否導通

   4、485，單向傳輸數據，不允許雙向同時傳輸數據

   5、304串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位

附件3

    304和網絡端調試助手無法建立TCP鏈接怎么辦？

答：

   1、304 做TCP server 電腦關閉防火墻，禁用其他網卡

   2、304做 TCP server，設置本地端口1-65535，電腦軟件設置TCP client遠程服務器地址填寫304設備本機IP地址，遠程端口號填寫304設備本地端口號

   3、304 做TCP client，遠程服務器地址/域名填寫電腦本機IP，遠程端口號填寫電腦軟件設置的本地端口號,電腦軟件設置為TCP server，設置本地端口號1-65535

   4、更換其他網絡端調試助手測試，可以百度下載野火調試助手測試

編寫人：劉琰偉
