USR-G817連接遠程服務器進行數據通訊

1. 資料下載：

USR-G817說明書：http://www.ggxxsw.cn/Download/1180.html

2. 網絡拓撲結構

3. 硬件鏈接

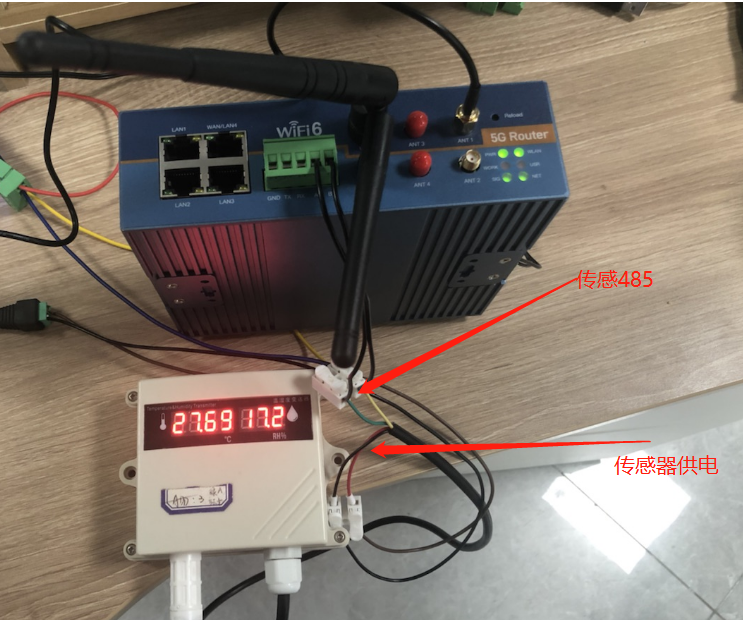

1>安裝上sim卡、5G天線以及wifi天線，然后給G817供電

G817指示燈狀態說明見下表，可以判斷G817是否能通過sim卡正常聯網

2>電腦連接G817的WIFI信號或者電腦連接G817的LAN口

本案例中連接的G817的wifi信號，密碼是：www.ggxxsw.cn

1>電腦網卡設置為自動獲取IP地址

2>查看電腦獲取到的IP地址；如果電腦無法獲取到IP地址的話，需要檢查上面的硬件鏈接是否正常

4. 設置G817的參數

1>打開瀏覽器，地址欄輸入192.168.1.1

2>用戶名和密碼都是root

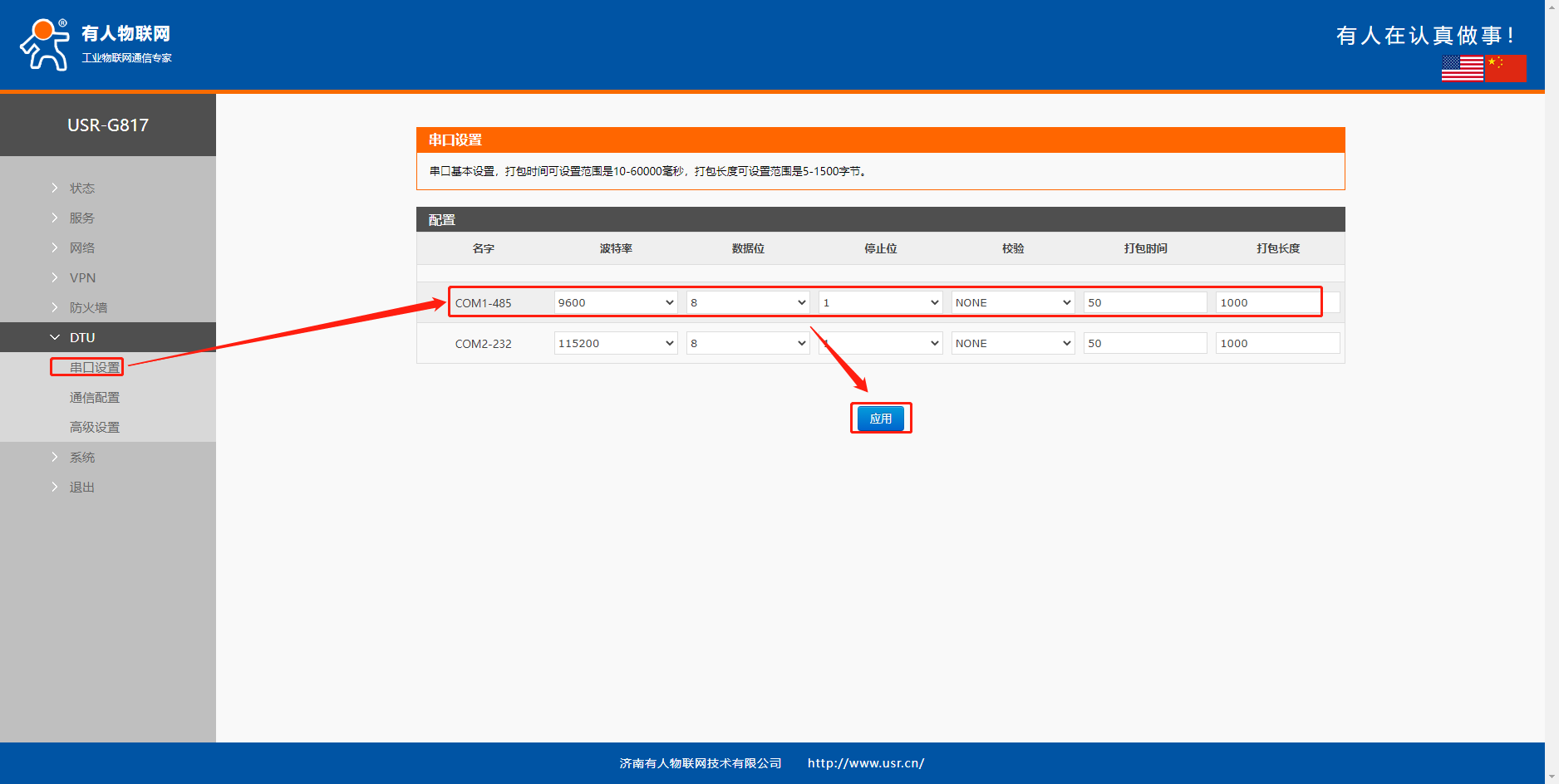

3>DTU--串口：可以設置RS232/485的串口參數

本案例中用的是RS485串口，修改串口波特率為9600

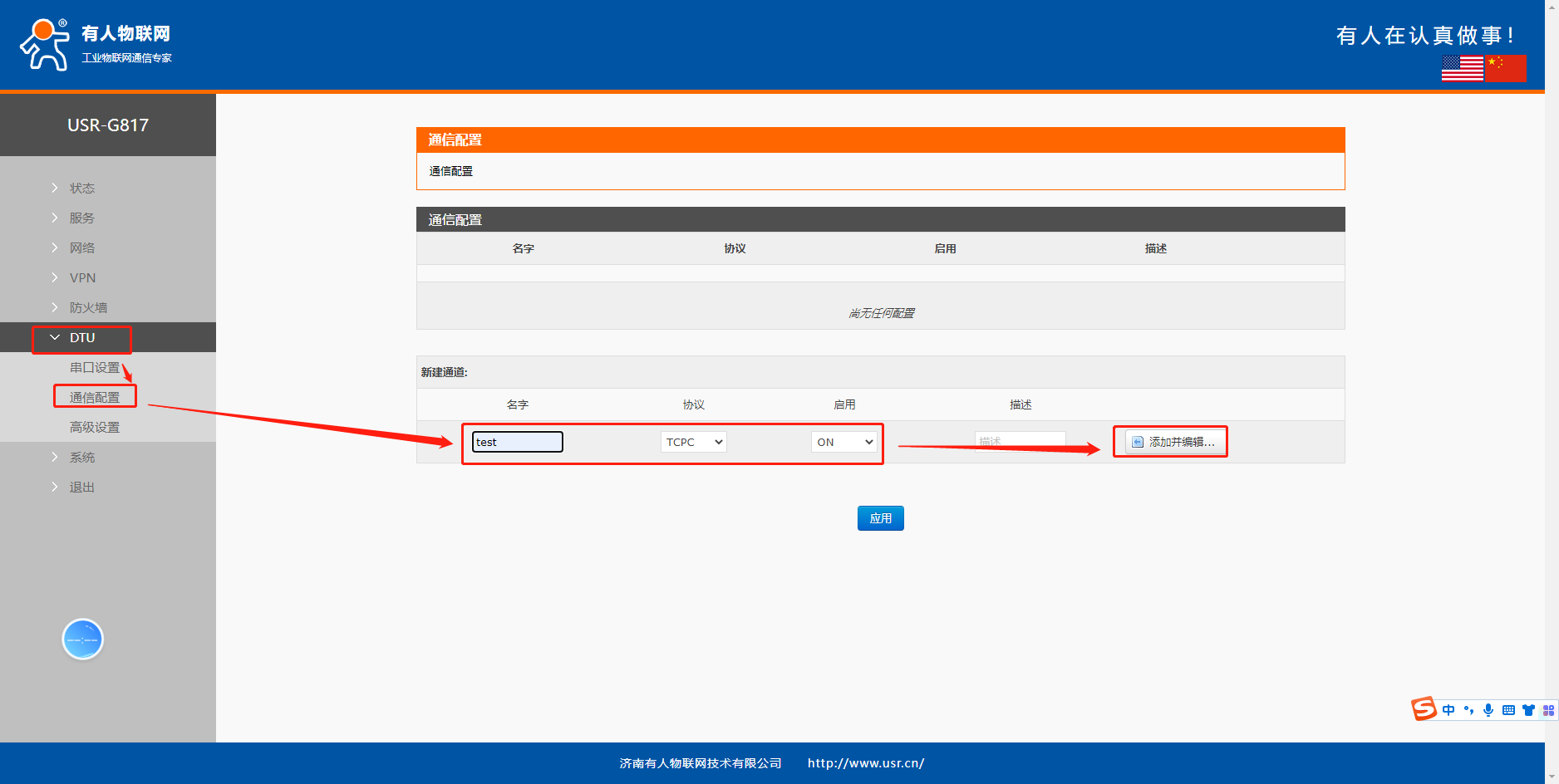

4>DTU--通信配置

新建通道：設置名稱--協議選擇(TCP client)--啟用(ON)--添加并編輯

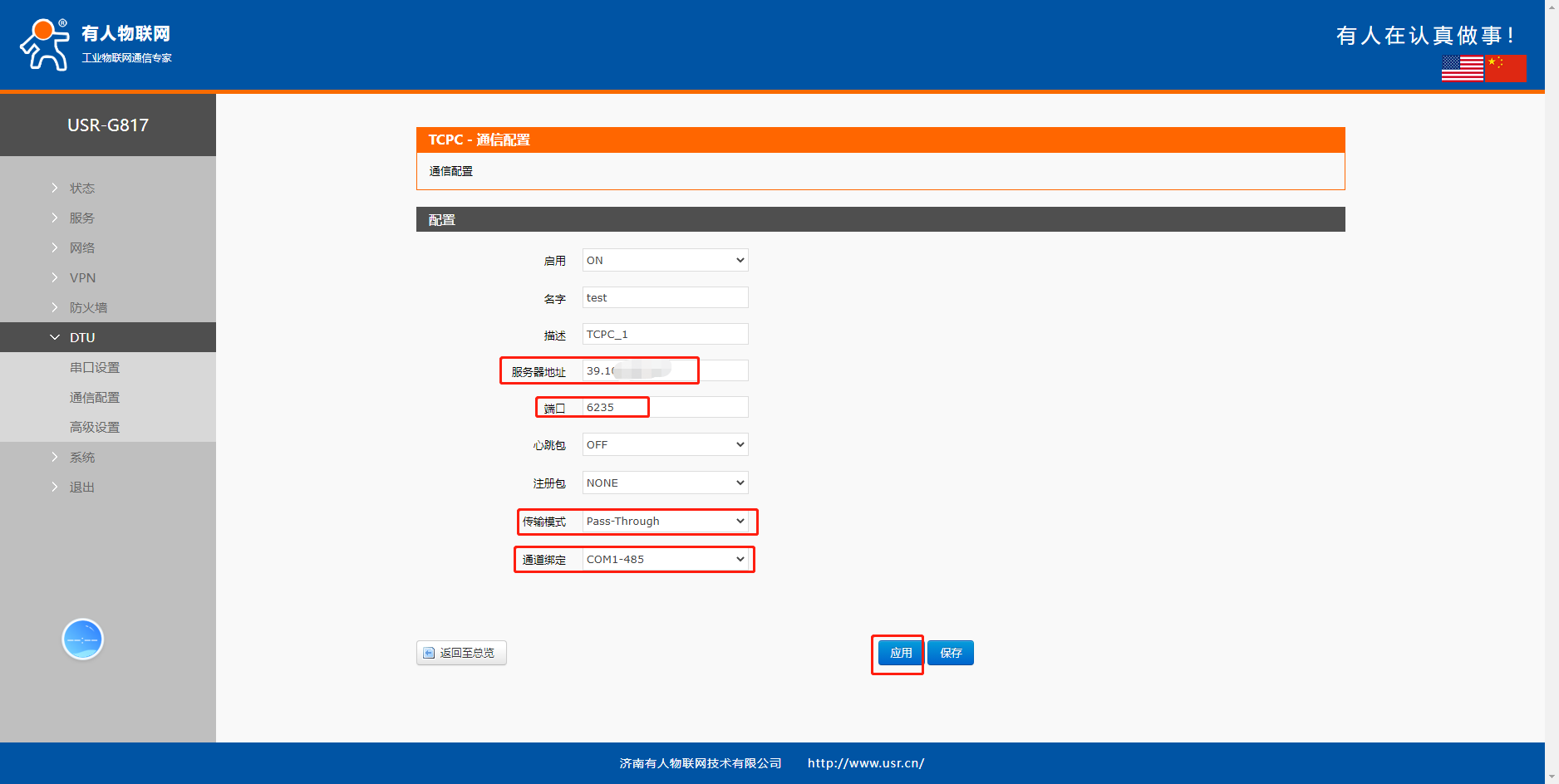

服務器地址：根據自己的服務器地址填寫

端口號：根據自己的服務器端口號填寫

心跳包：保持默認狀態

注冊包：保持默認狀態

傳輸模式：Pass-through

通道綁定：COM1-485

5. 數據測試

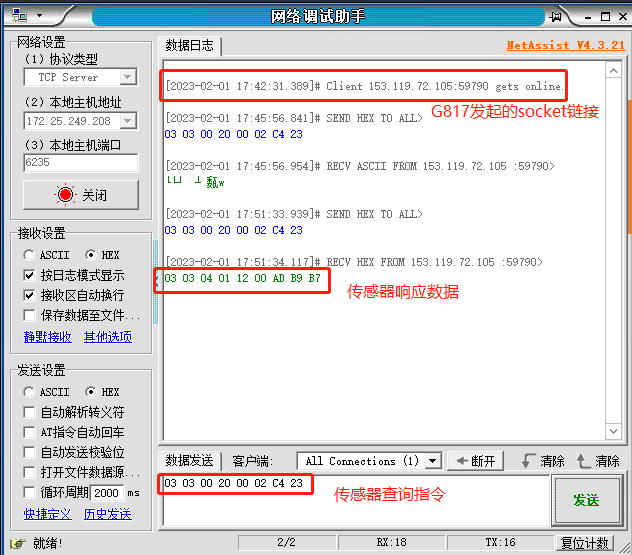

服務器端下發查詢指令查詢數據，可以收到傳感器的響應，說明通訊正常

撰寫人：劉美美
