USR-M100通過MQTT服務器控制查詢IO狀態測試
說明：
1. 資料下載：
USR-M100說明書：http://www.ggxxsw.cn/Download/1202.html
設置軟件下載：http://www.ggxxsw.cn/Download/1213.html
串口網絡二合一調試助手：http://www.ggxxsw.cn/Download/27.html

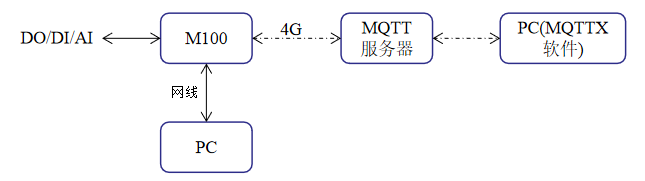

2. 網絡拓撲
3. 設置USR-M100的參數

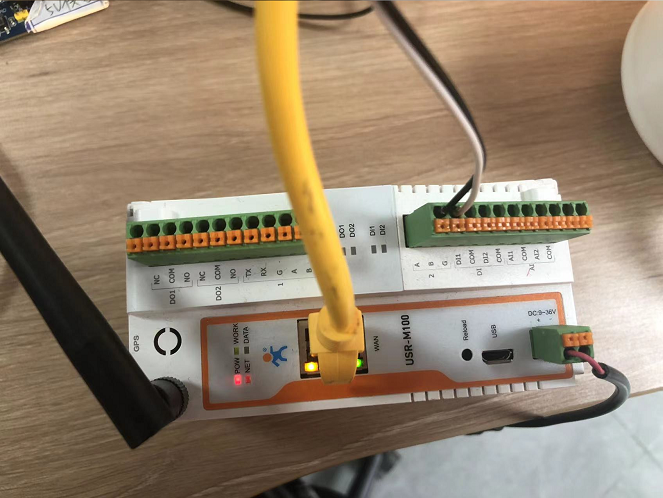

1>硬件鏈接：M100的網口和電腦直連，或者通過路由器將M100和電腦組成一個局域網；裝上4G天線；M100的485串口通過USB轉485接到PC上；上電
2>參數設置：打開設置軟件；如果電腦和M100的IP不在同一個網段，軟件會有下圖的提示，在電腦上臨時生成一個192.168.0.xx網關的IP地址，才能來配置USR-M100的參數

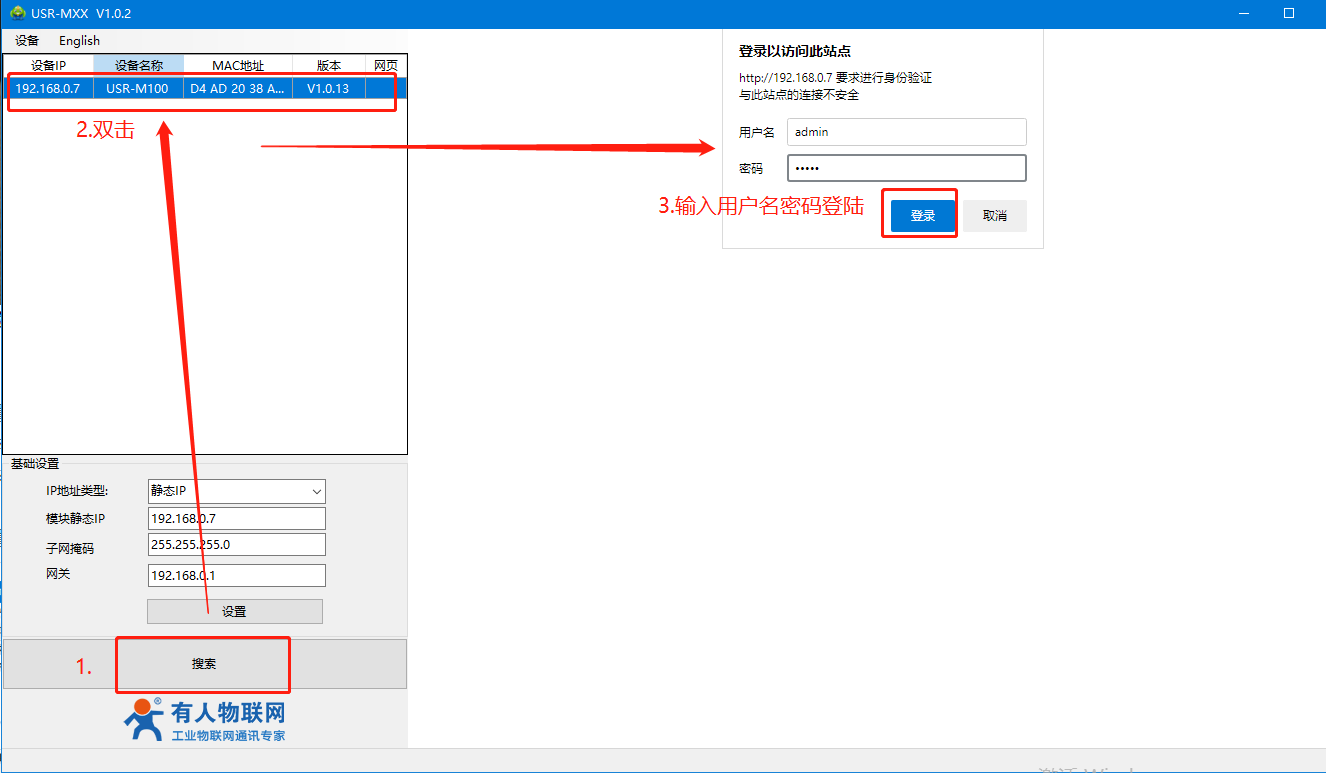

點擊確定后，輸入用戶名和密碼：admin和admin
即可設置USR-M100的參數了

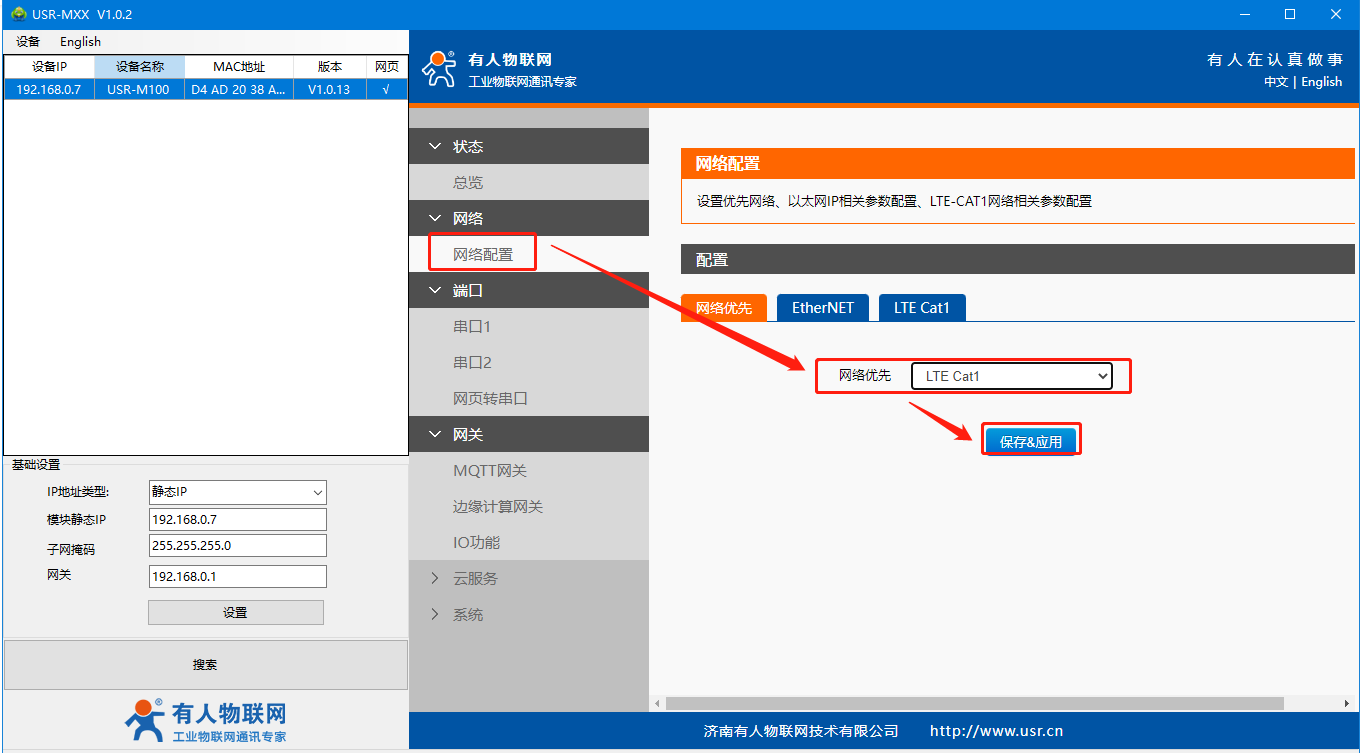

3>設置通過sim卡聯網，保存&應用后，點擊繼續配置

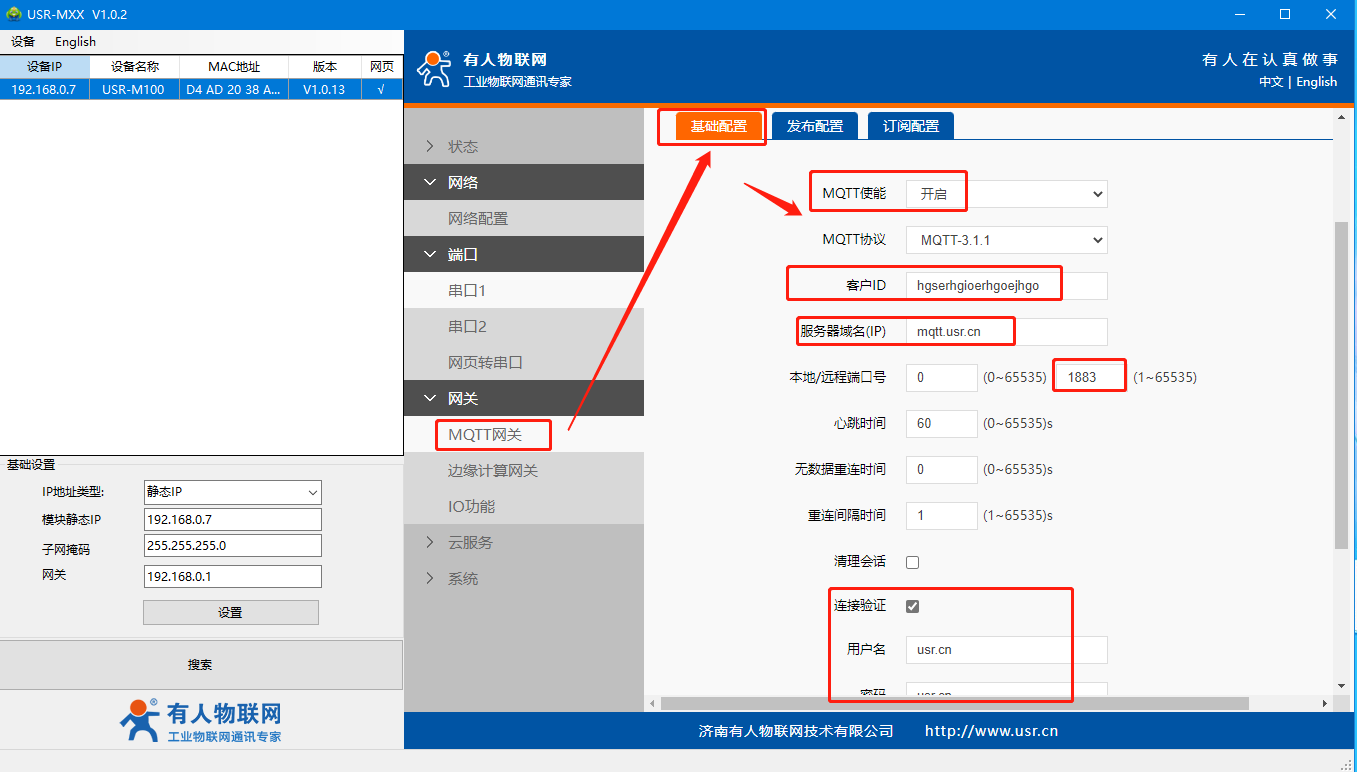

4>MQTT網關基礎功能設置
我司的MQTT測試服務器參數
服務器域名：mqtt.usr.cn
端口號：1883
需要勾選連接驗證
用戶名：usr.cn
密碼：usr.cn
客戶端ID：自定義，本案例中設置為hgserhgioerhgoejhgo
注意：不要用默認的ID，需要修改為不常用的ID，如果ID有重復的話，會導致不同設備之間相互頂替
設置完成后，保存應用后，選擇繼續配置

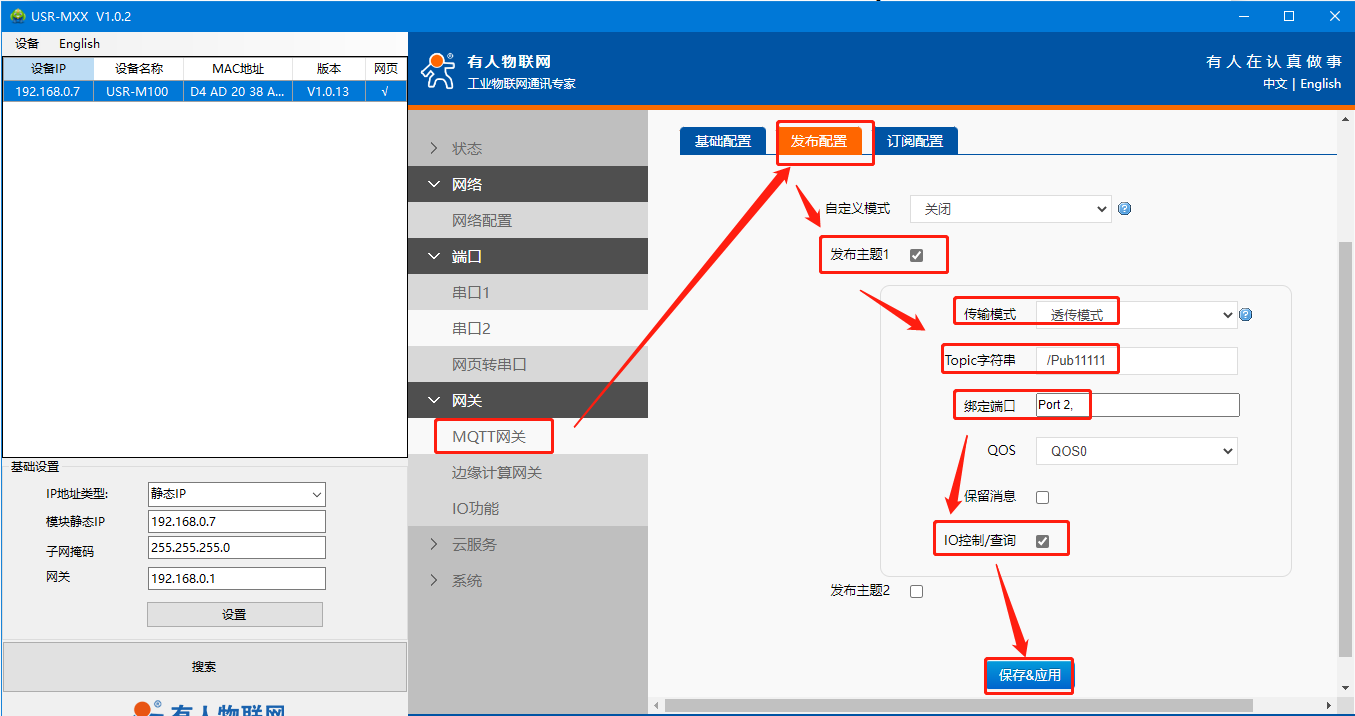

5>MQTT網關發布配置：因為要控制查詢IO，一定要勾選中《IO控制/查詢》
注意點：
Topic字符串：這個建議更改個不常用的字符串，如果用默認的話，可能會跟其他測試客戶的topic沖突
綁定端口：串口設備接在哪個串口上，就綁定哪個串口；本案例中選擇port2

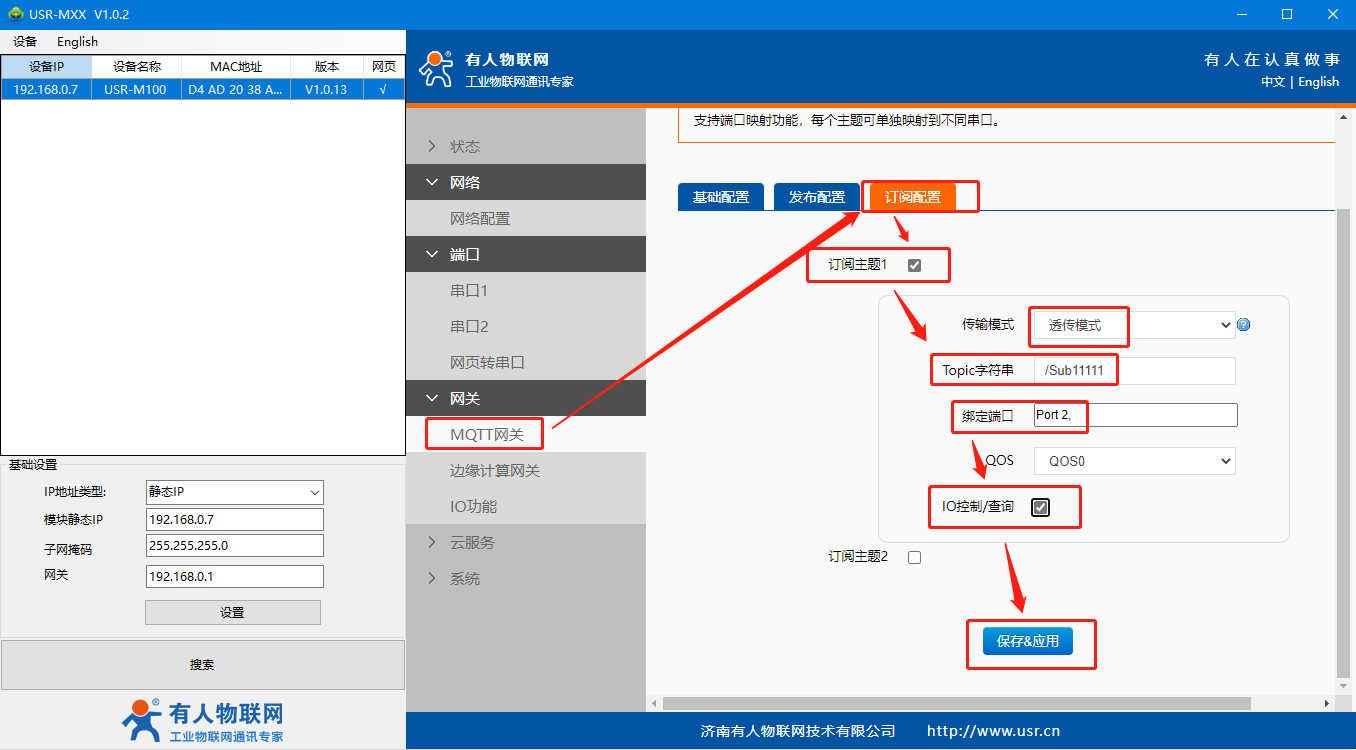

6>MQTT網關訂閱配置：因為要控制查詢IO，一定要勾選中《IO控制/查詢》
注意點同發布主題一樣
7>M100參數配置完成，設備重啟后參數生效
4. 設置MQTTX的參數

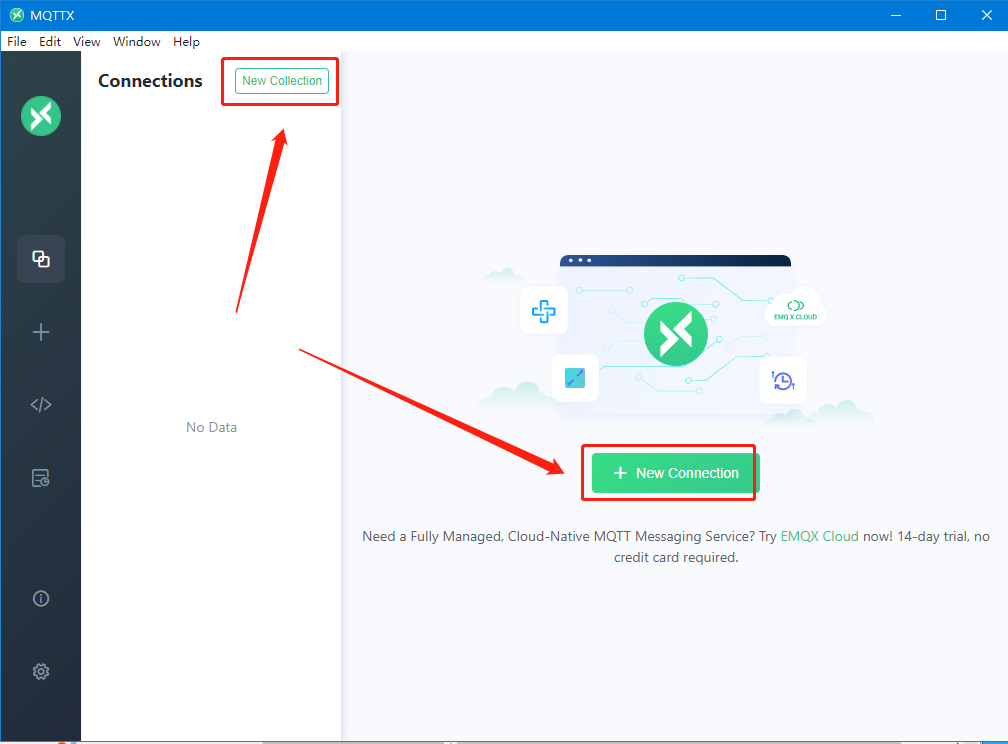

1>打開MQTTX軟件，新建MQTT鏈接（該軟件可在百度下載）

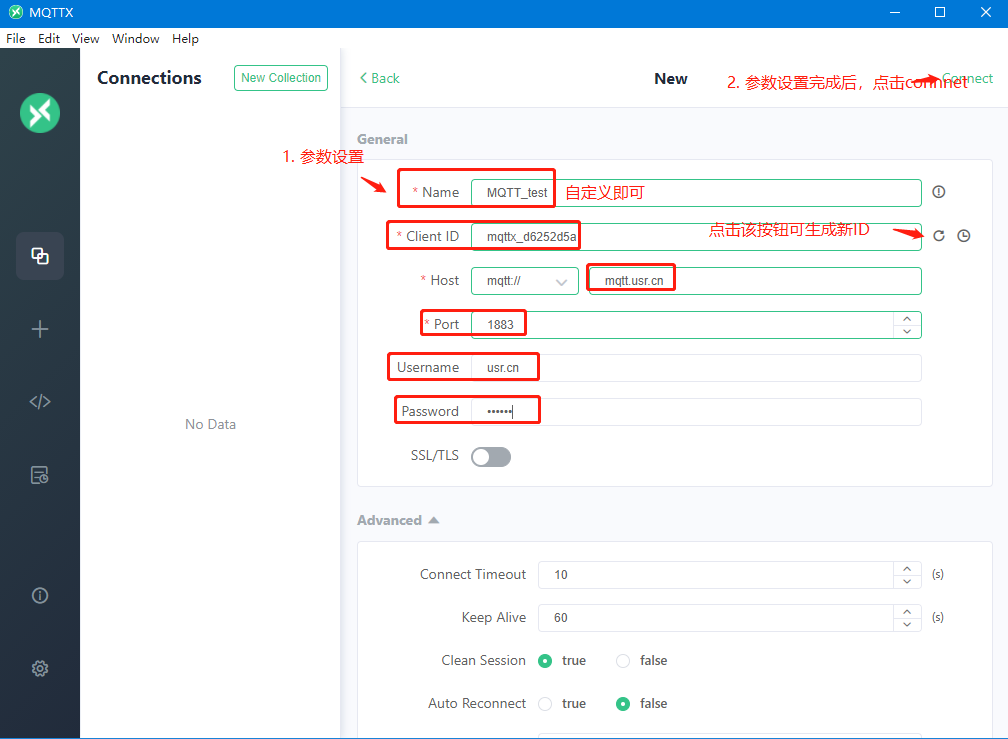

2>設置MQTTX的參數

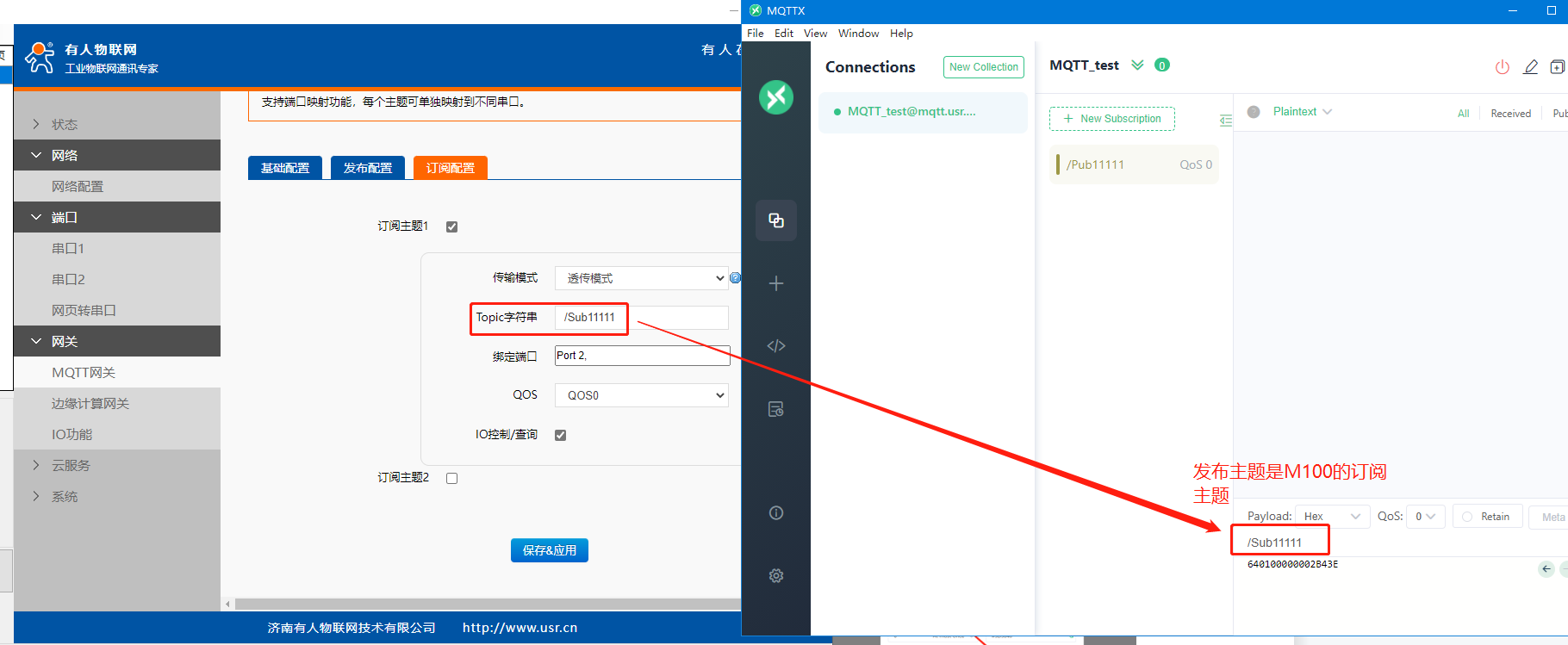

3>設置mqttfx發布主題：USR-M100的訂閱主題

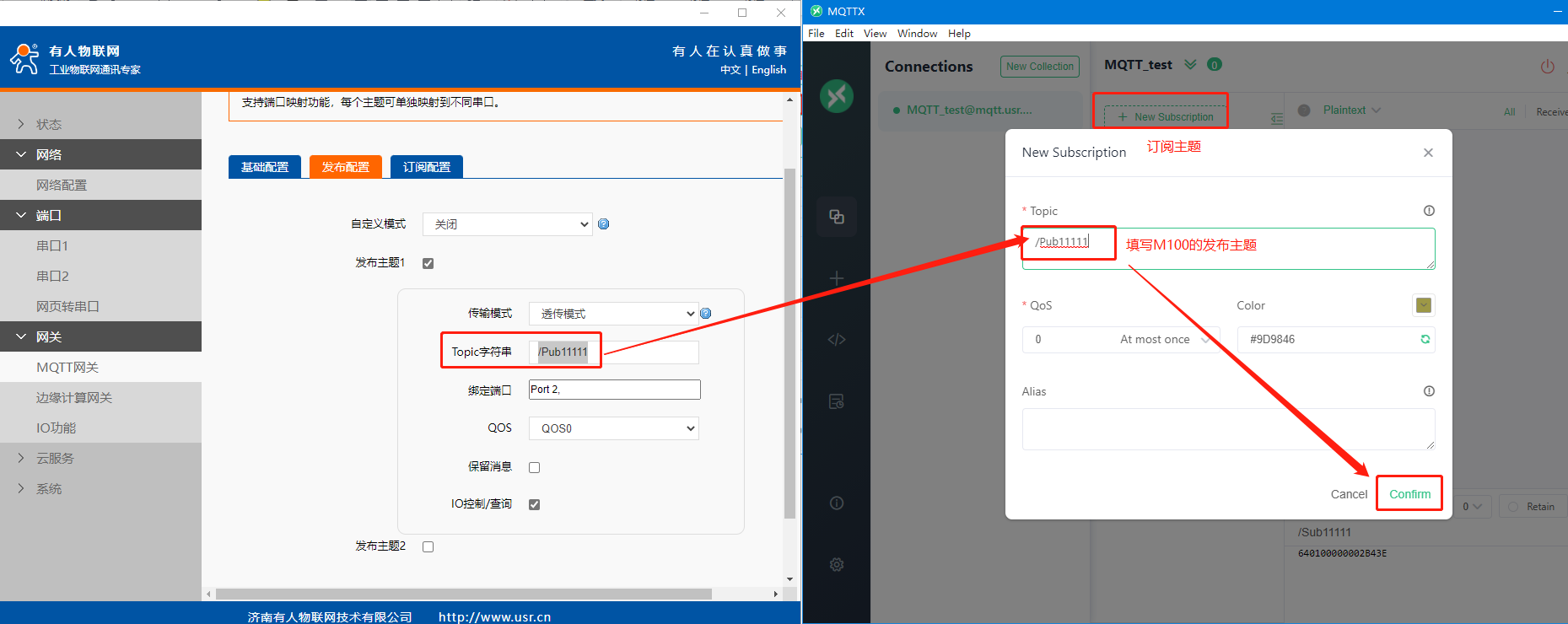

4>設置mqttfx訂閱主題：USR-M100的發布主題
5. 數據測試

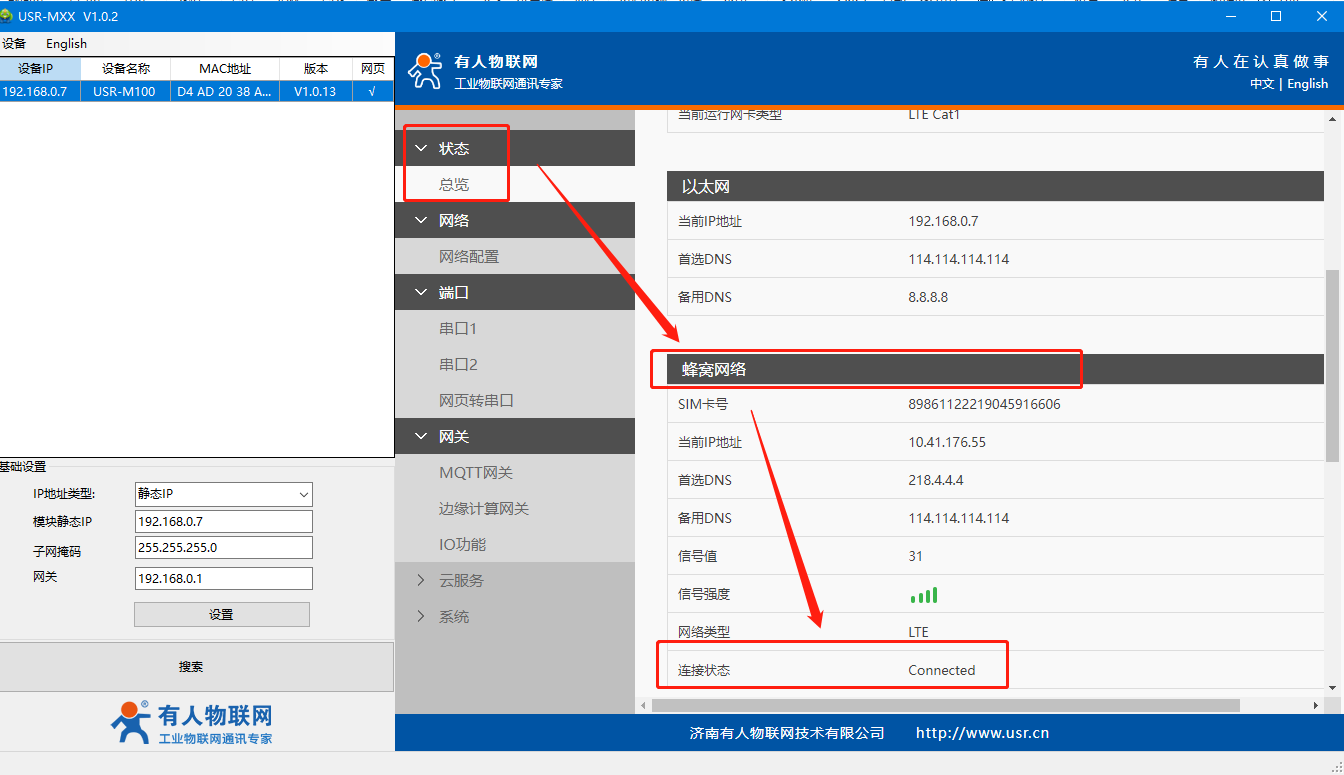

1>因為本案例中，USR-M100是通過sim卡聯網的，要先確定M100是否能夠正常的駐網。
在 狀態--總覽--蜂窩網絡--連接狀態，如果是connected狀態，基本確定是聯網成功了；
如果USR-M100沒有駐網成功，是沒法連接服務網發送數據的

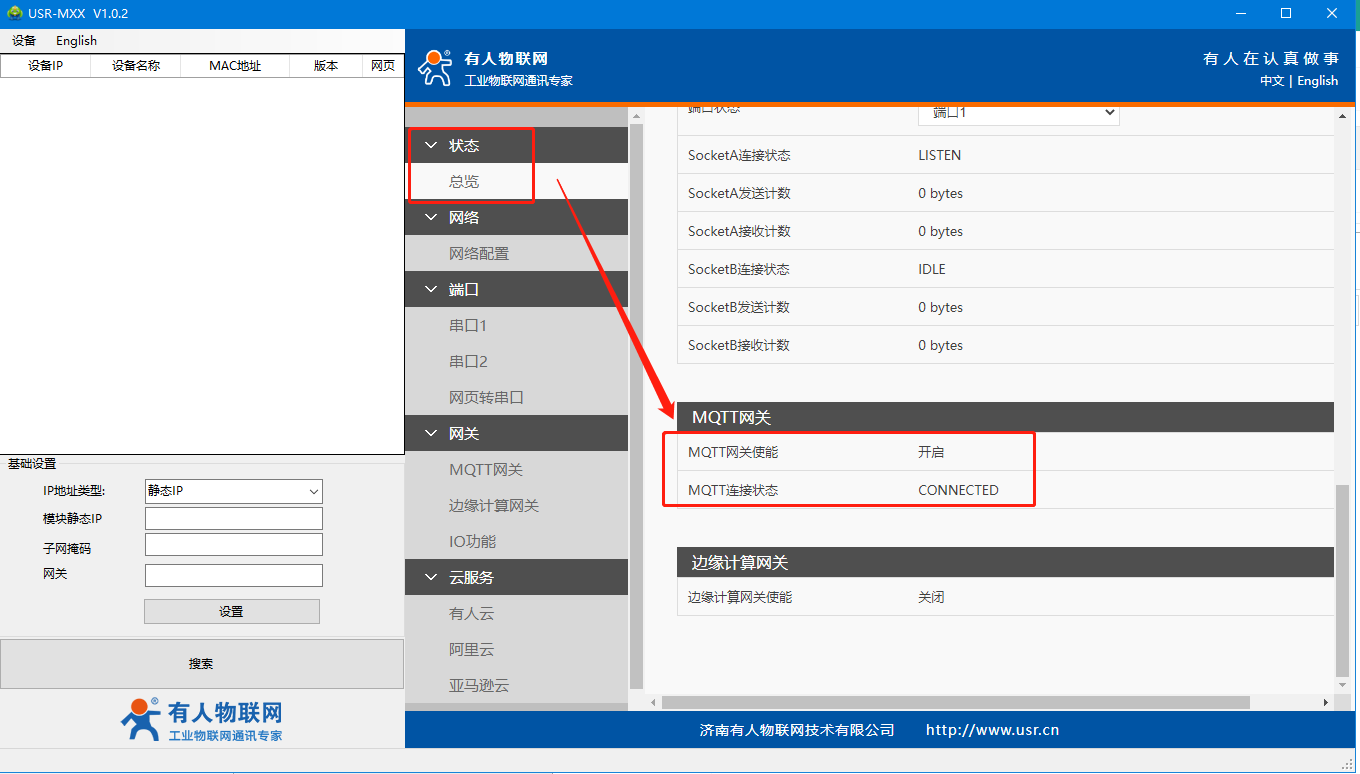

2>MQTT服務器鏈接狀態查詢，connected說明鏈接MQTT服務器成功

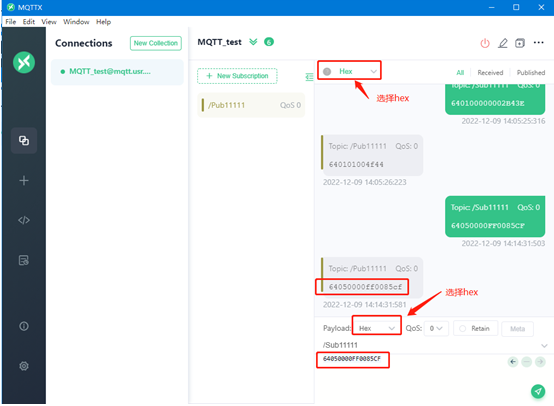

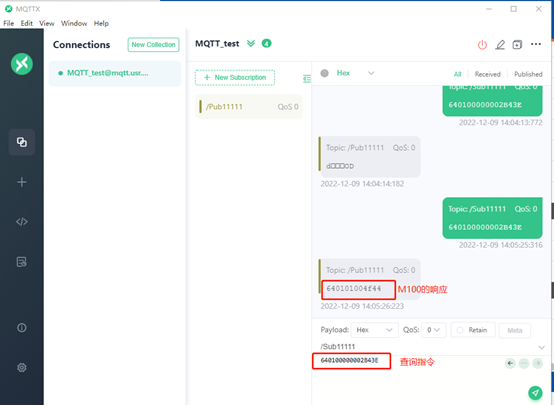

3>通過MQTTX發送指令查詢/控制M100的DO口狀態：注意指令均是modbus的，需要以hex格式發送以及顯示數據

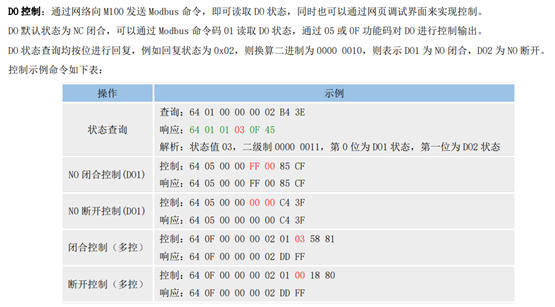

下圖中是說明書中的截圖，如果需要查詢AI/DI的話，可以在說明書中查找對應的指令
撰寫人：劉美美
