資料下載：
設置軟件下載：http://www.ggxxsw.cn/Download/1050.html
DR154說明書：http://www.ggxxsw.cn/Download/1051.html
DR154對應的AT指令集：http://www.ggxxsw.cn/Download/1053.html

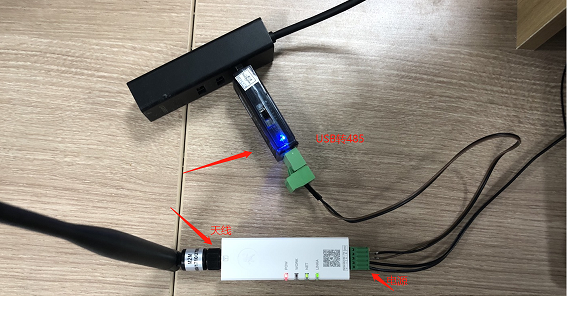

1. 硬件連接：
（1）安裝sim卡：sim卡缺口朝里，帶有芯片的那側面向指示燈
安裝天線：
接上USB轉485串口線
接上電源
注意：DR154出廠默認是帶內置sim卡的，默認是外置 SIM 卡優先模式，意味著客戶如果不插卡，使用內置卡，如果客戶自己插卡，將會切換至外置卡，如果客戶外置卡停機、無網絡是不會再切換內置卡
(2) 指示燈狀態：
Power亮起：說明供電正常
Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題
NET常亮：說明聯網成功；不亮說明聯網有問題
linka亮起：說明成功連接A路服務器
3. 配置DR154：通過串口配置和通過藍牙配置
通過串口配置
（1）打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口
其中串口號可以在電腦的“設備管理器”中查看；
DR154模塊串口參數出廠默認是：115200,n,8,1

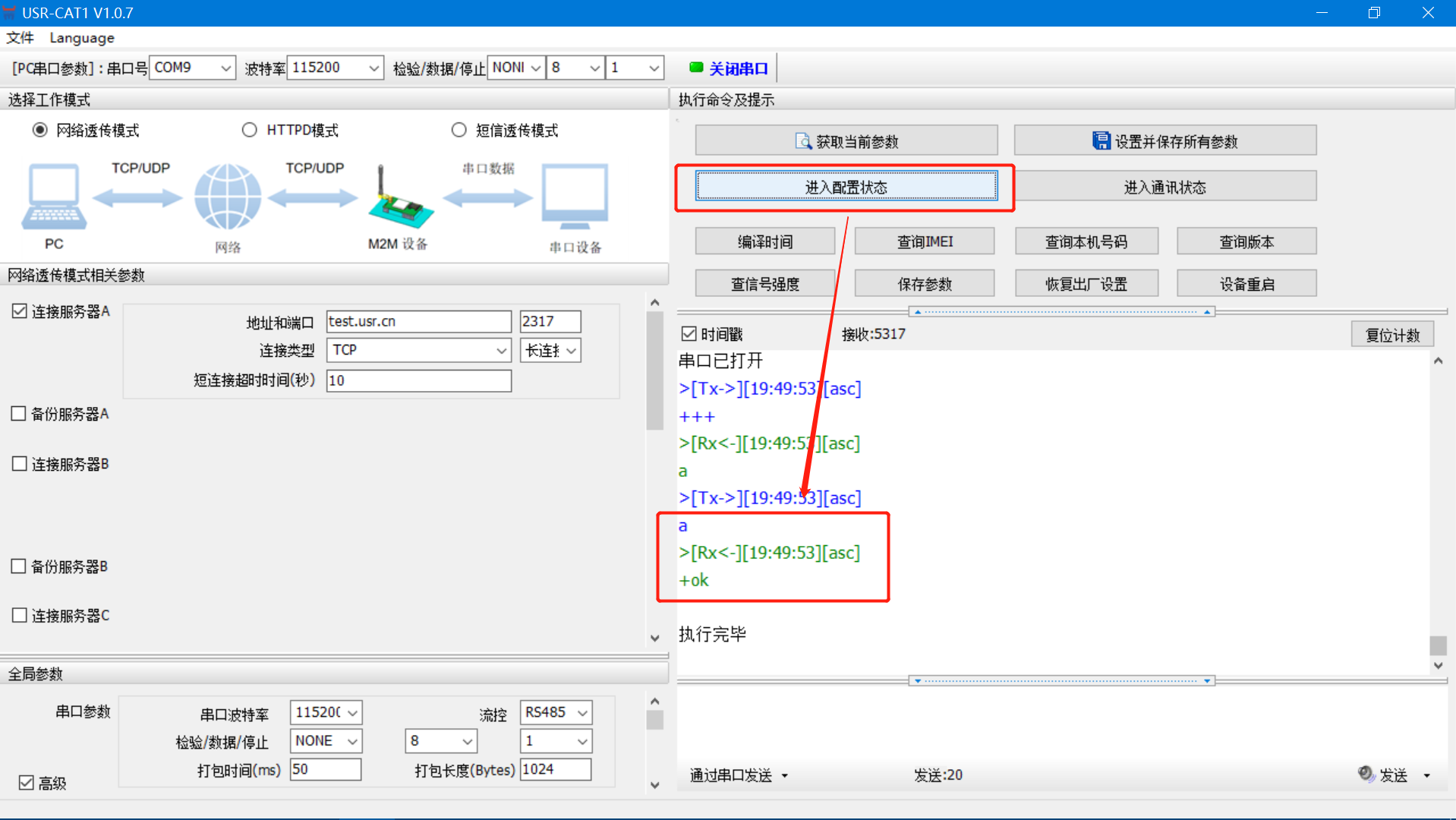

打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；點擊”獲取當前參數”，可以看到DR154出廠默認的參數。
注意：只有work指示燈亮起，才能點擊進入配置狀態，否則無效

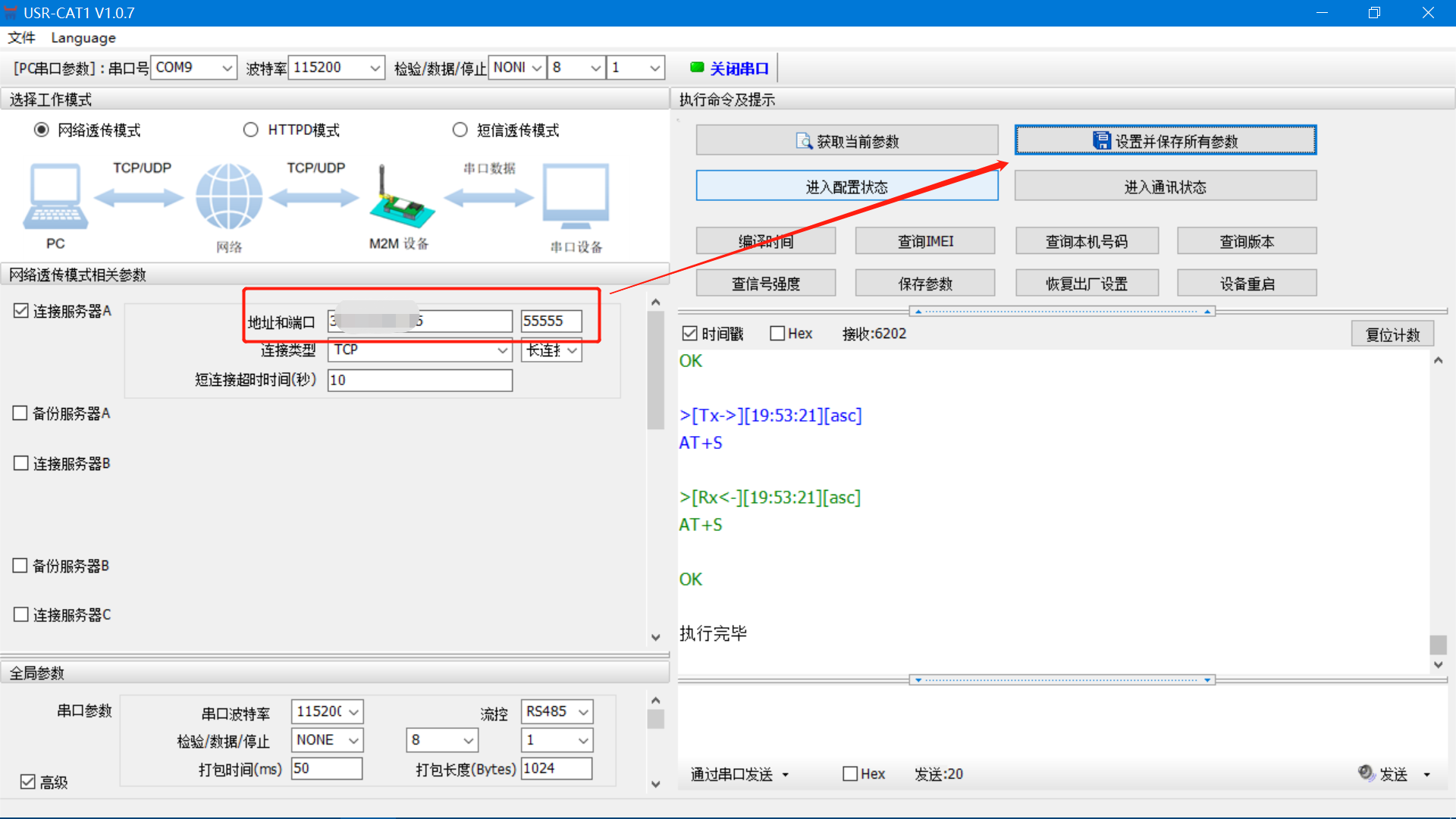

（2）設置服務器A的地址和端口，修改參數后，設置并保存所有參數，等待模塊重啟成功
通過藍牙配置：

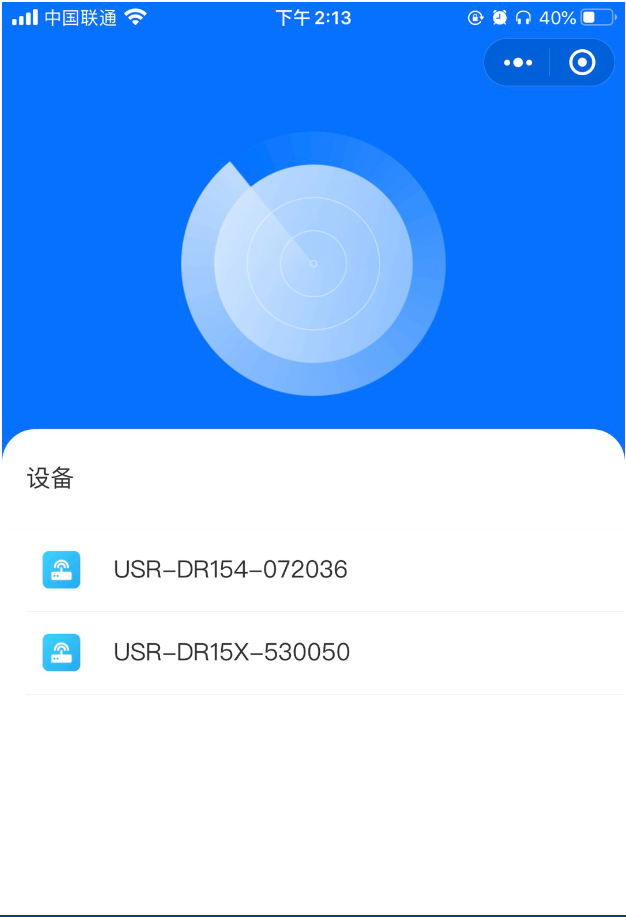

1.） 手機微信掃描DR154上的二維碼（靠近指示燈的那個），選擇對應的設備（IMEI后6位）

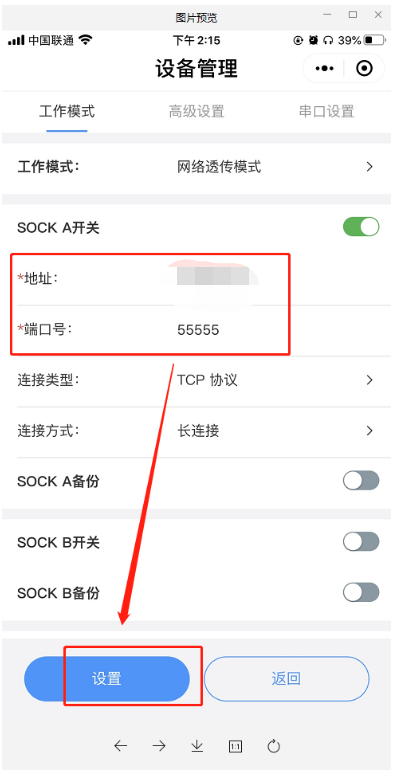

2.）選擇參數設置，可以在該界面修改服務器地址和端口

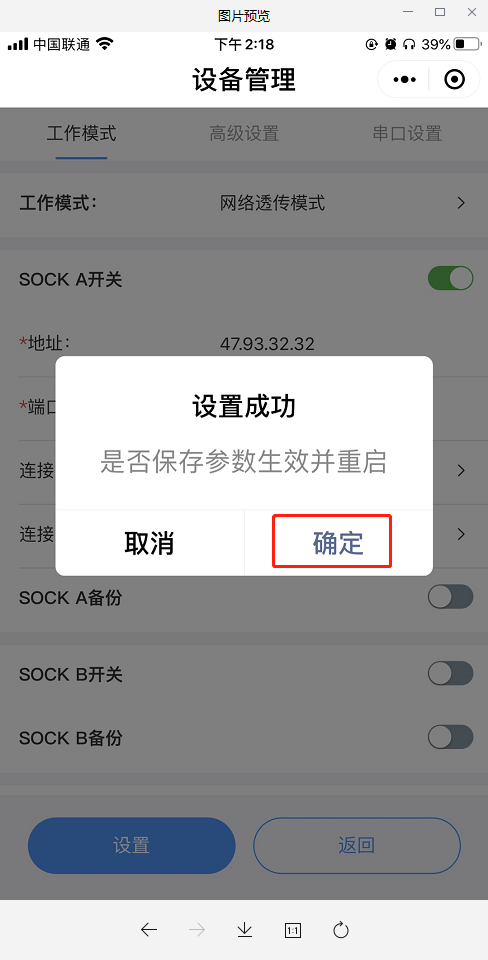

3.）修改完成后，點擊設置，會收到設置成功的提示，并點擊確定

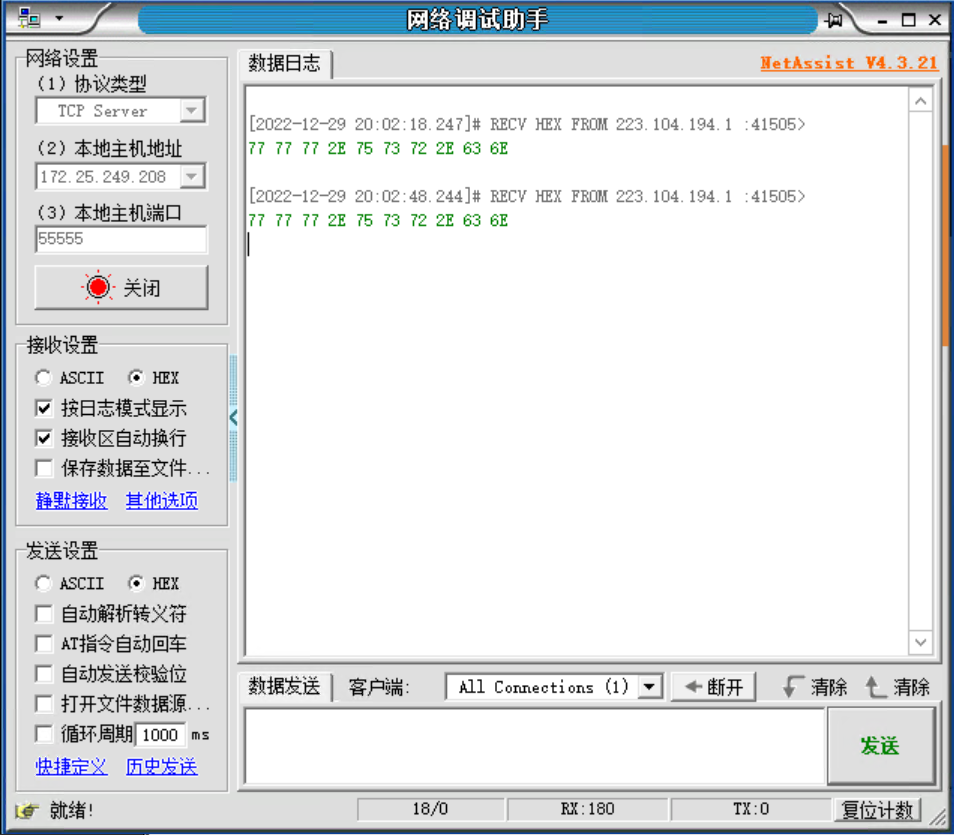

(3)DR154跟遠程服務器已建立連接

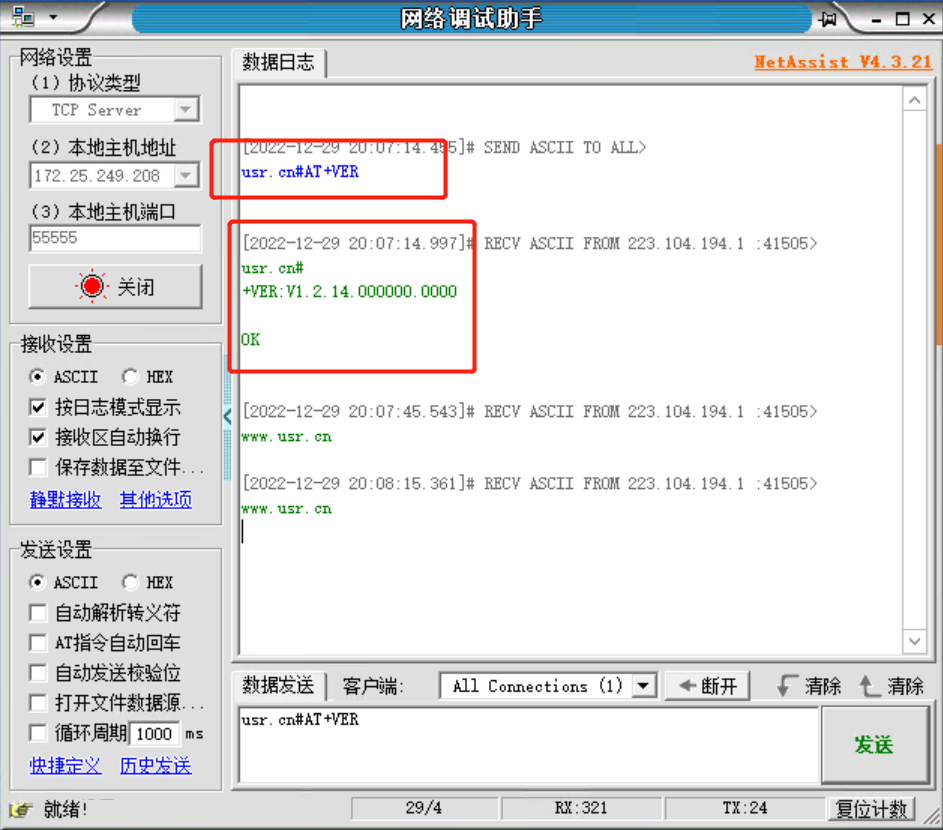

4.查詢版本：在串口發送usr.cn#AT+VER+回車換行 可以看到模塊返回固件版本號

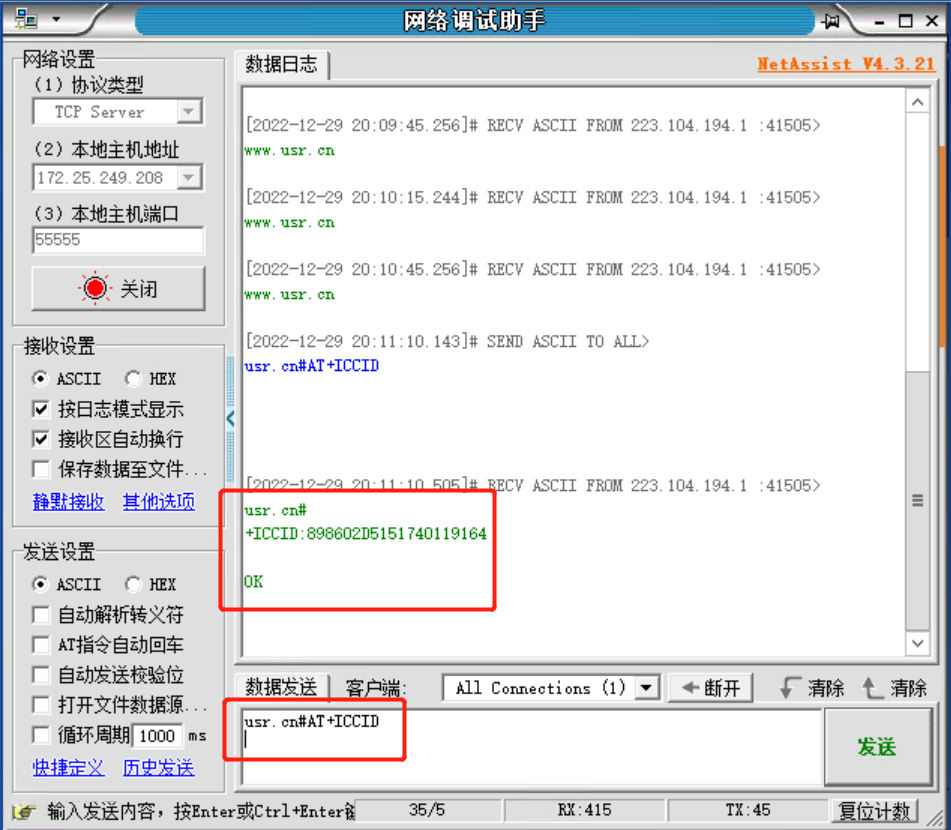

5. 查詢SIM卡ICCID碼
6. 設置串口參數

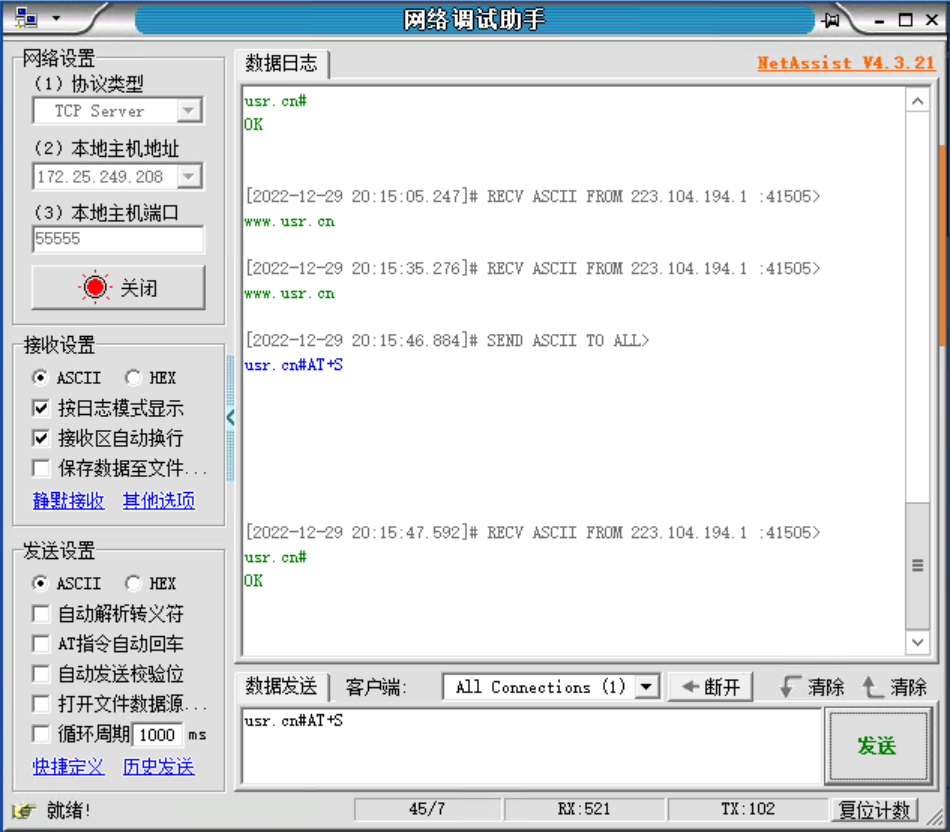

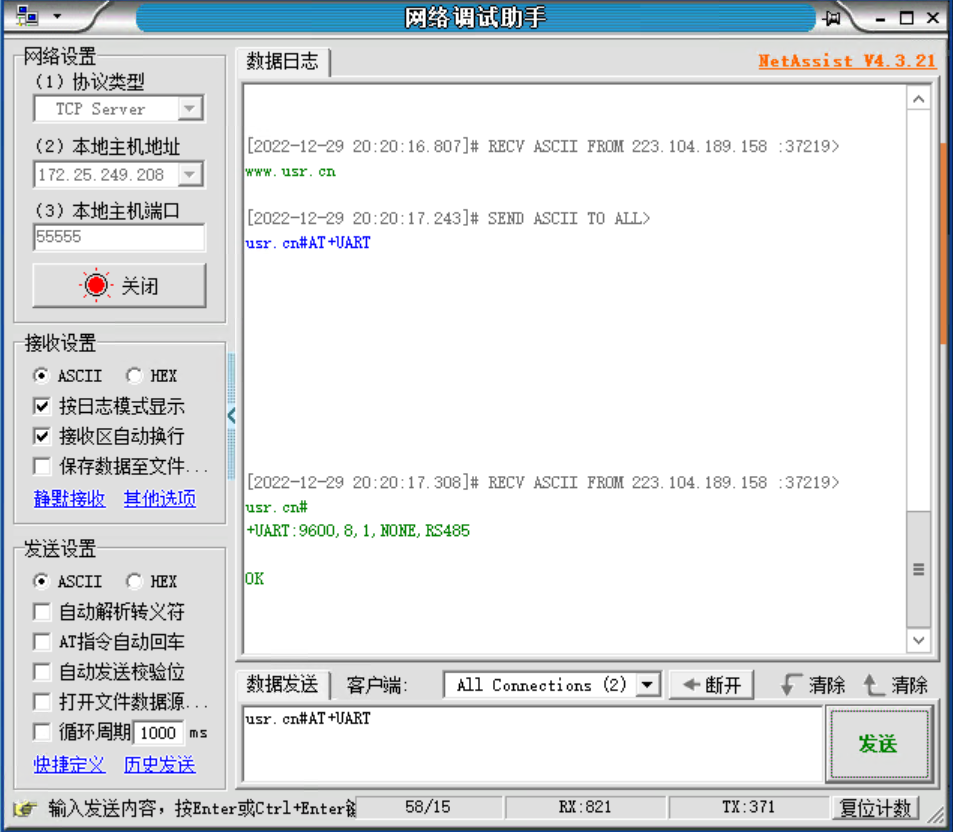

7. 更改以后發送usr.cn#AT+S+回車換行 重啟以后參數保存成功;然后重新建立連接以后查詢串口參數，可以看到串口波特率已經變為9600
編寫人：秦嘉城
