一、資料下載
說明書：http://www.ggxxsw.cn/Download/1256.html
硬件手冊：http://www.ggxxsw.cn/Download/1263.html
設置軟件：http://www.ggxxsw.cn/Download/257.html
調試助手：http://www.ggxxsw.cn/Download/27.html
虛擬串口軟件：http://www.ggxxsw.cn/Download/31.html

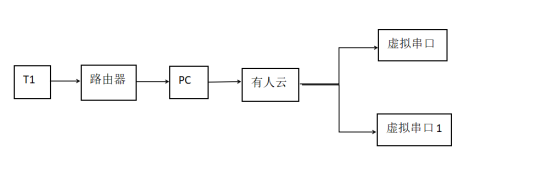

二、網絡拓撲圖
DHCP/動態獲取IP：
三、設備連接
以下測試USR-TCP232-T1模塊均在評估板上進行，評估板串口是RS232接口，評估板電源供電是5V。
1.將 T1(USR-TCP232-T1，簡稱 T1下同)安裝在USR-TCP232-EVB評估板（簡稱評估板）上，通過串口線(或USB 轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將 T1的網口連接一個可上網的路由器，電腦也連接這個路由器，使電腦和T1在同一網段。檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。觀察T1網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。
二、有人云操作
1.注冊有人云賬號

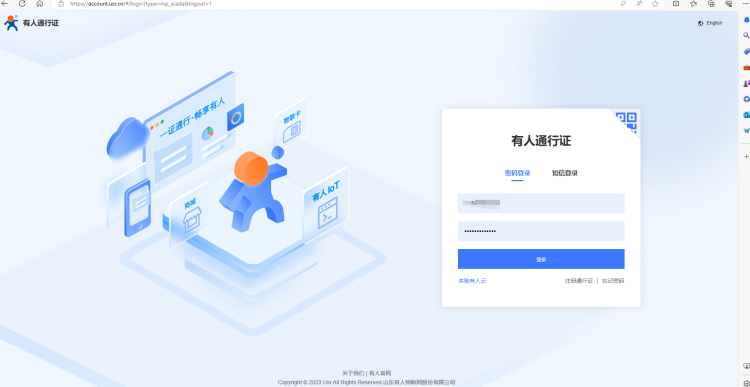

登陸有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1，注冊賬號并登陸。

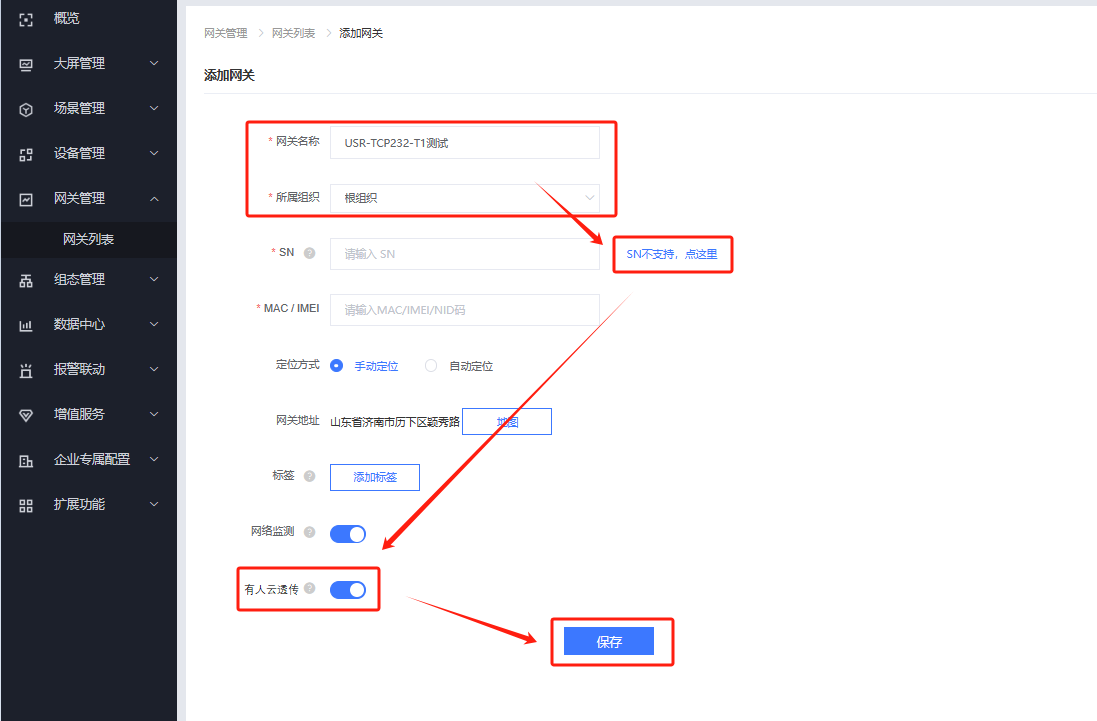

2.添加網關：網關管理--網關列表--添加

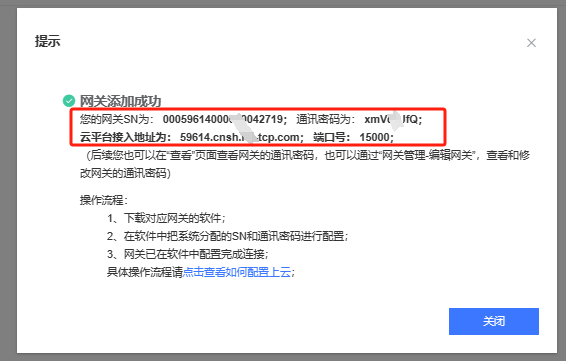

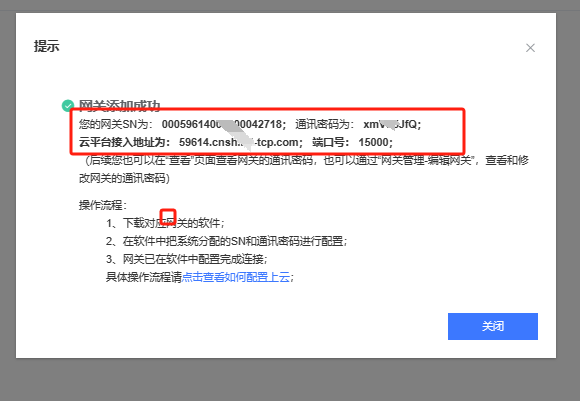

設備名稱可自定義，所屬組織選擇根組織，T1目前不支持SN碼添加，點擊右側“沒有SN，點這里”，設備ID和通訊密碼可以自動生成，設備ID20位，通訊密碼必須是8位（支持修改密碼），開啟有人云透傳。設置完成后點擊保存即可看到平臺給分配的接入地址和SN 密碼等信息。

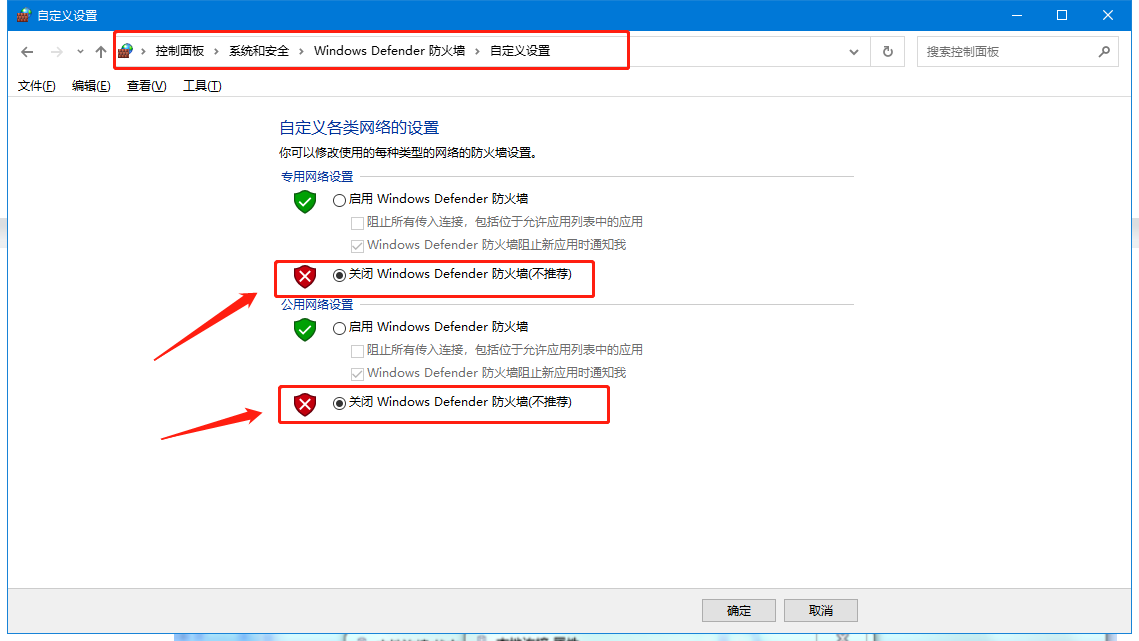

3.T1和電腦網口通過網線直連，電腦關閉防火墻，禁用其他的網卡，電腦設置成靜態IP和T1同網段，T1默認靜態IP：192.168.0.7

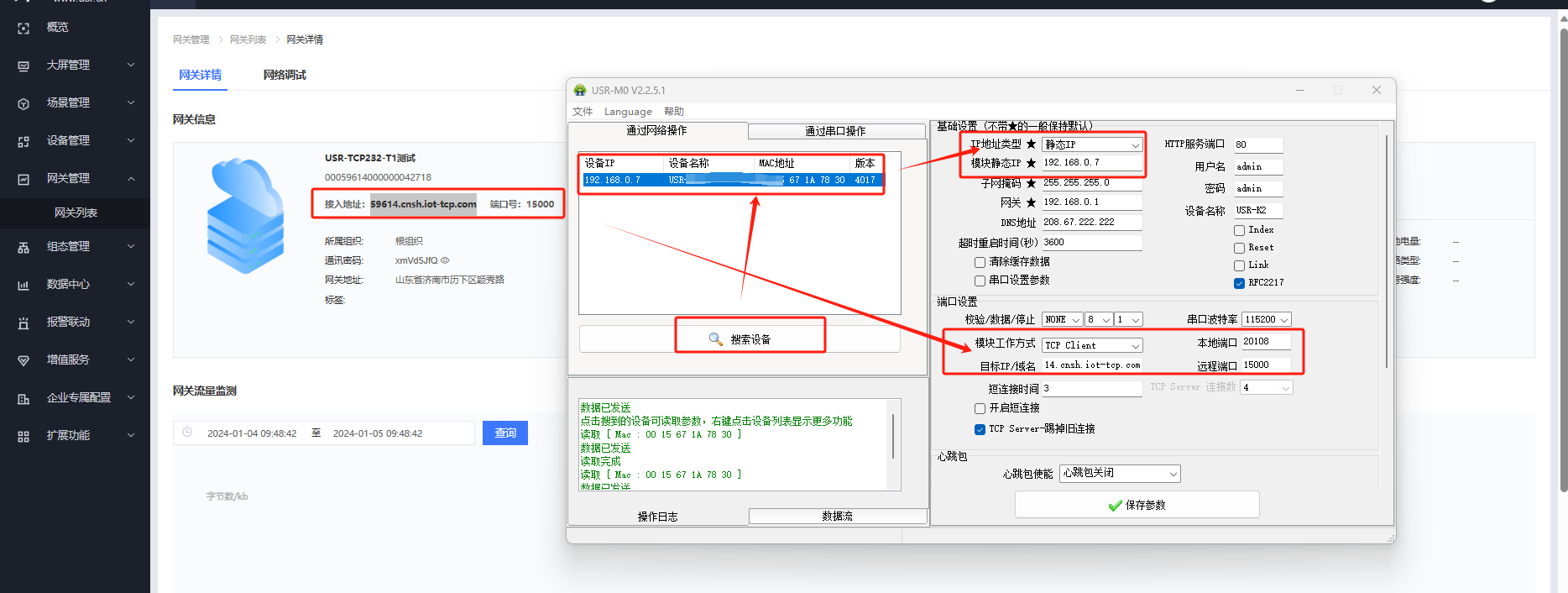

4. 打開M0設置軟件，點擊“搜索設備”當搜索列表中出現T1的設備后，單擊搜索到的設備，
1）IP地址類型設置成DHCP，保存參數；

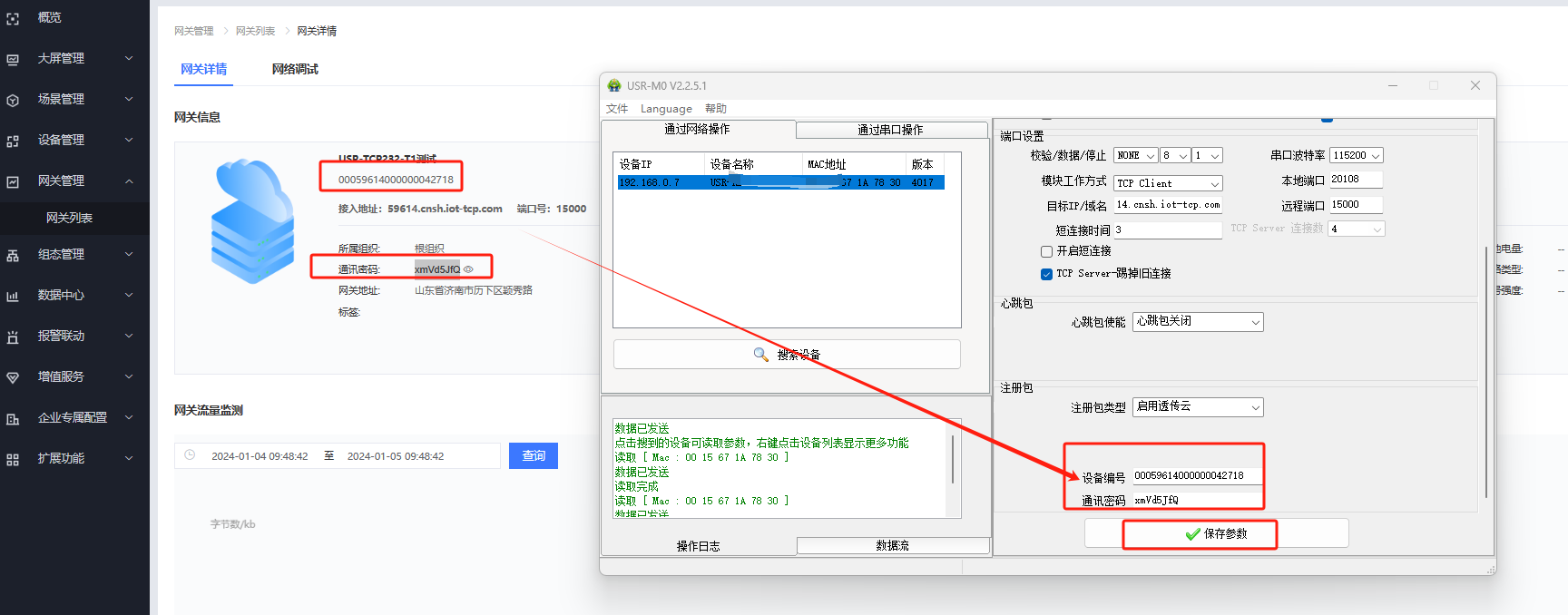

2）工作方式選擇TCP Client，目標ip： 59614.cnsh.iot-tcp.com，遠程端口號：15000，注冊包選用啟用透傳云，設備編號和通訊密碼可以在有人云平臺設備列表中的查看中可以查看到。設置完成后點擊保存參數。

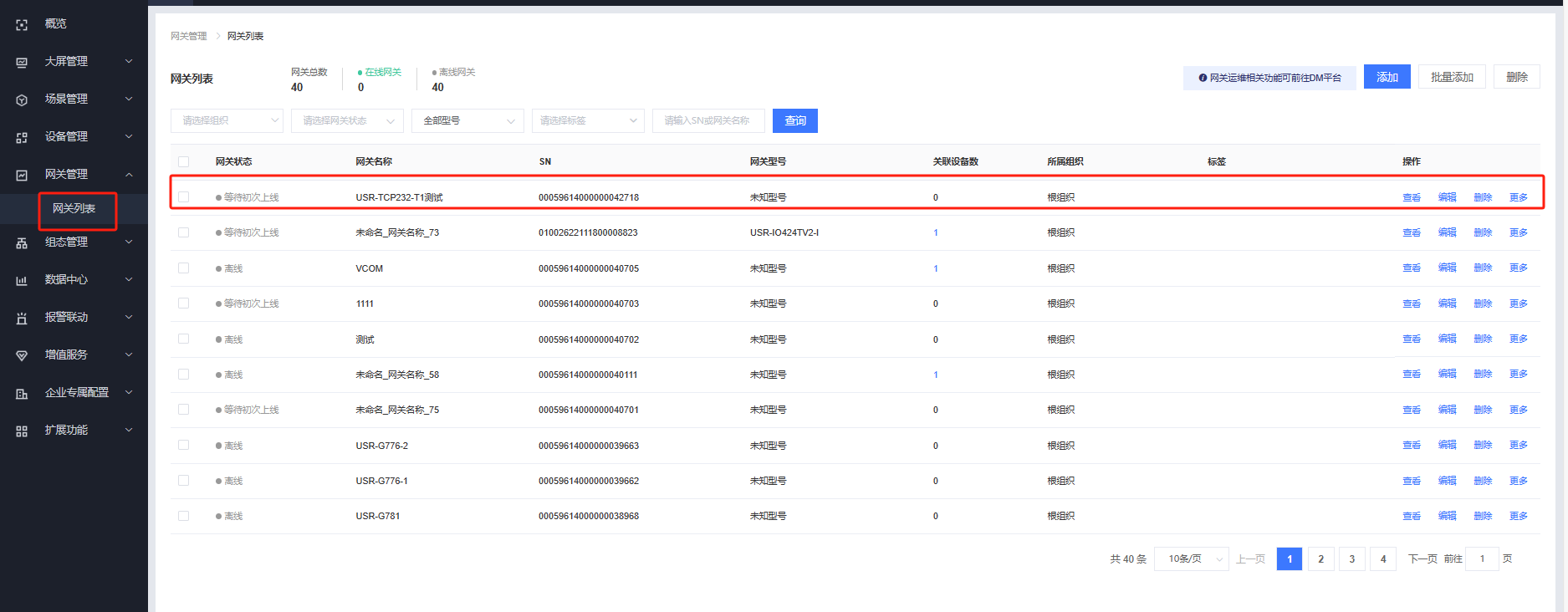

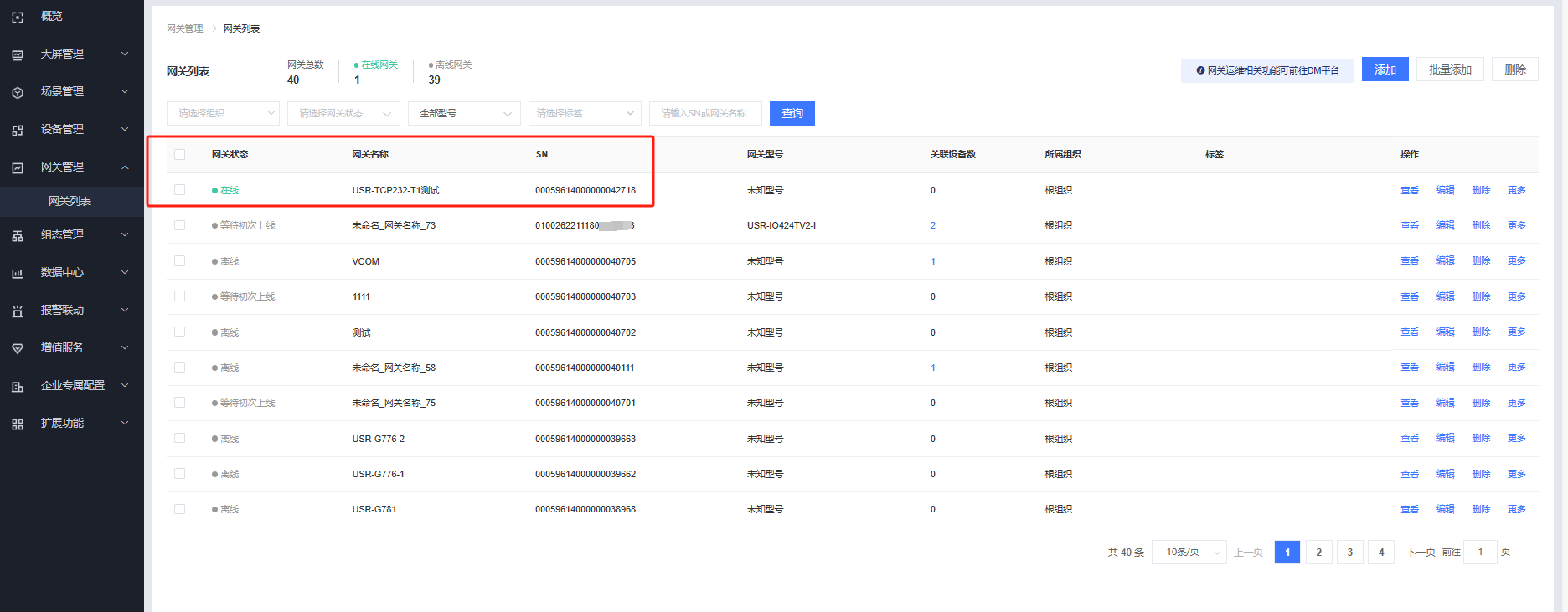

5.T1正常聯網，參數設置正確，此時可以看到有人云設備已經上線
6.虛擬串口添加上有人云

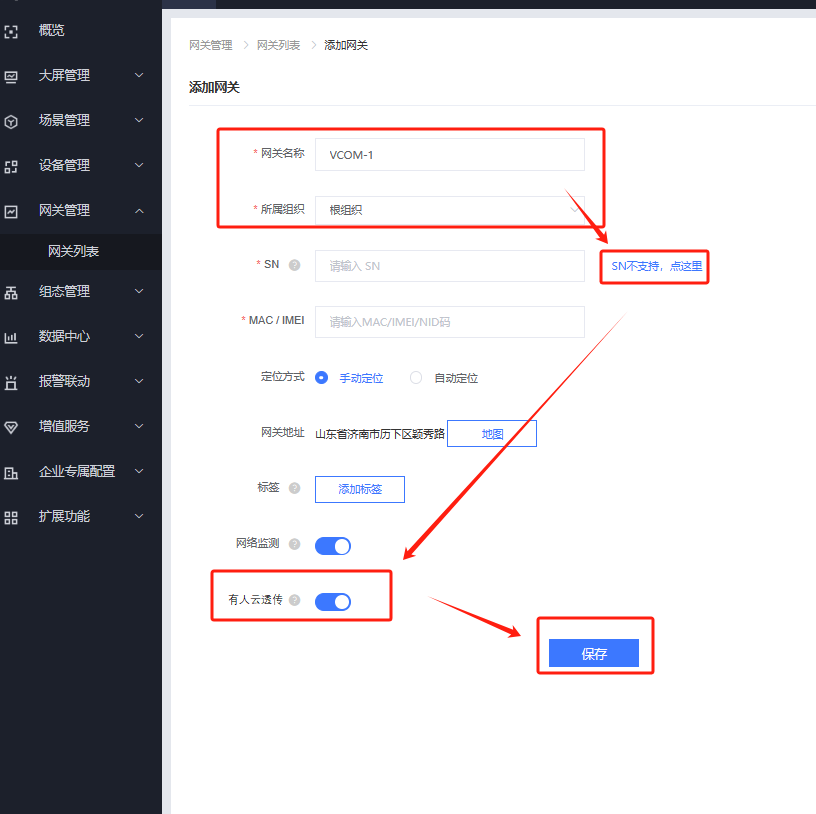

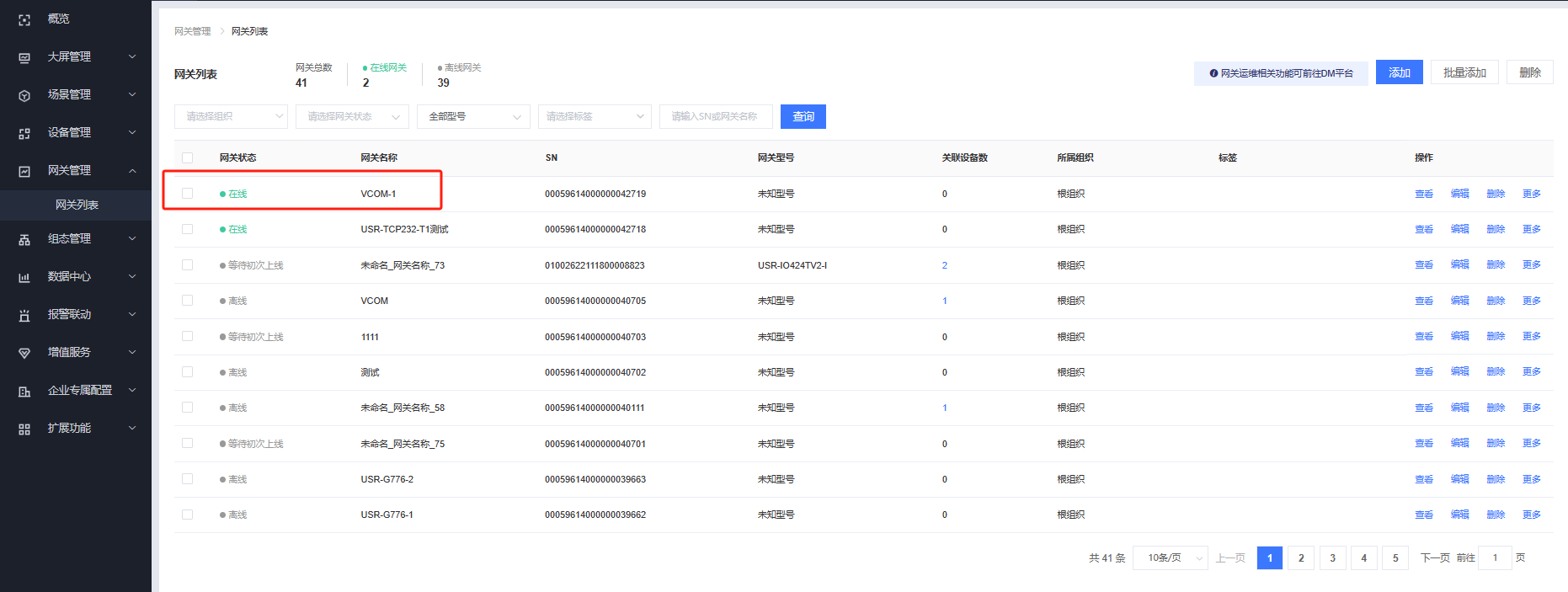

有人云--網關管理--網關列表--添加:VCOM-1，根組織，“SN不支持，點這里”，開啟有人云透傳，點擊保存即可

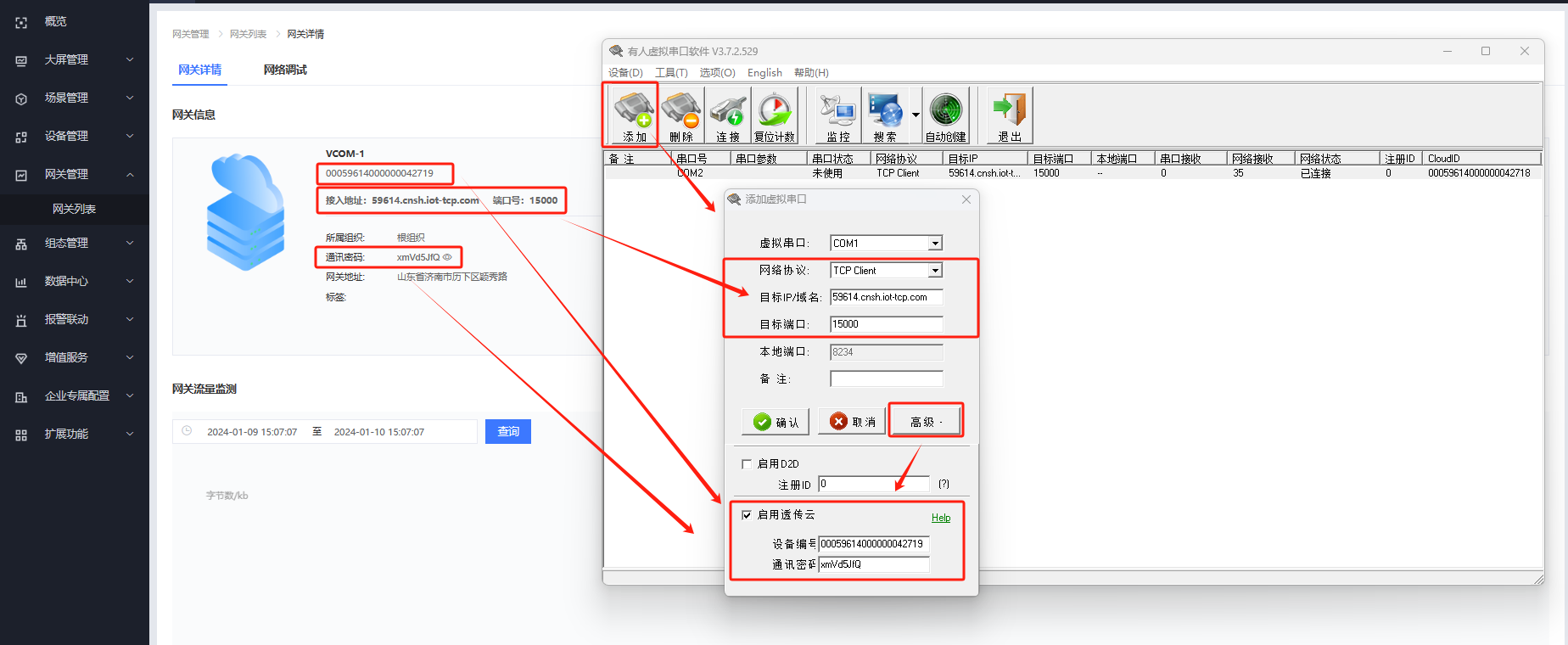

打開V3虛擬串口，創建虛擬串口，填入信息后點擊確認即可看到設備云端在線

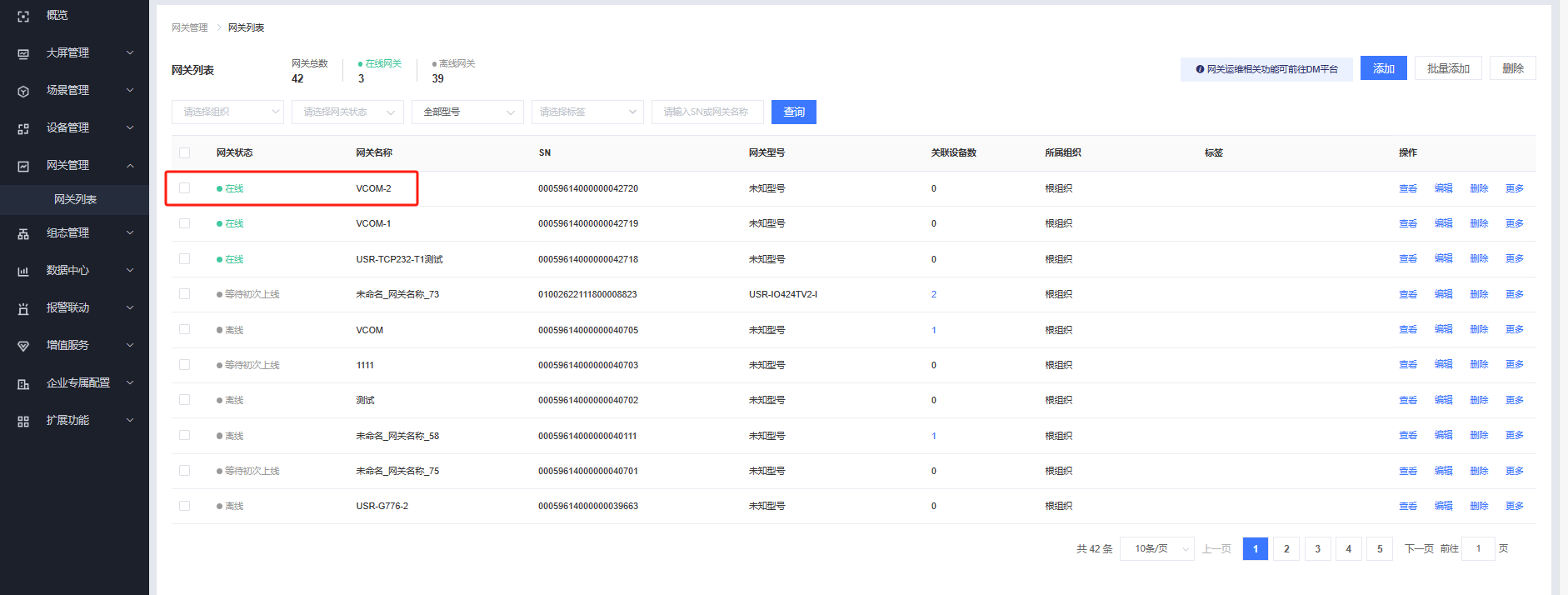

同樣方法添加VCOM-2，使其在有人云端在線
7.有人云平臺創建透傳組

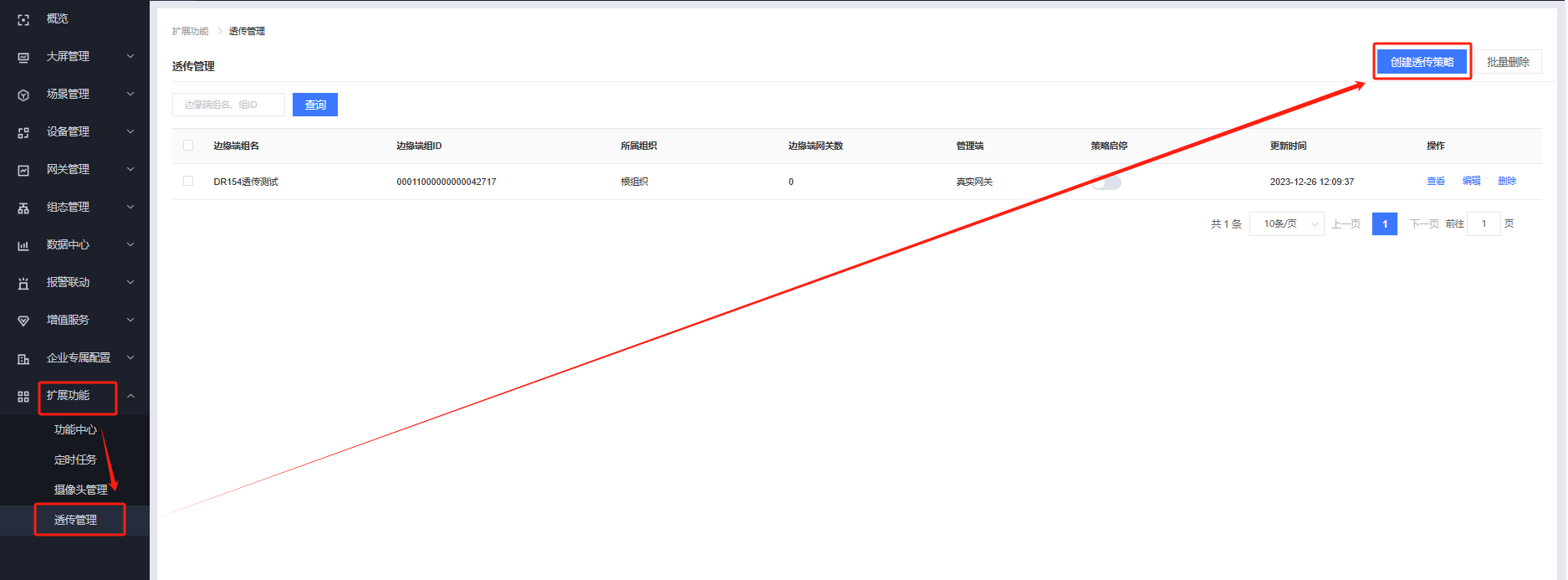

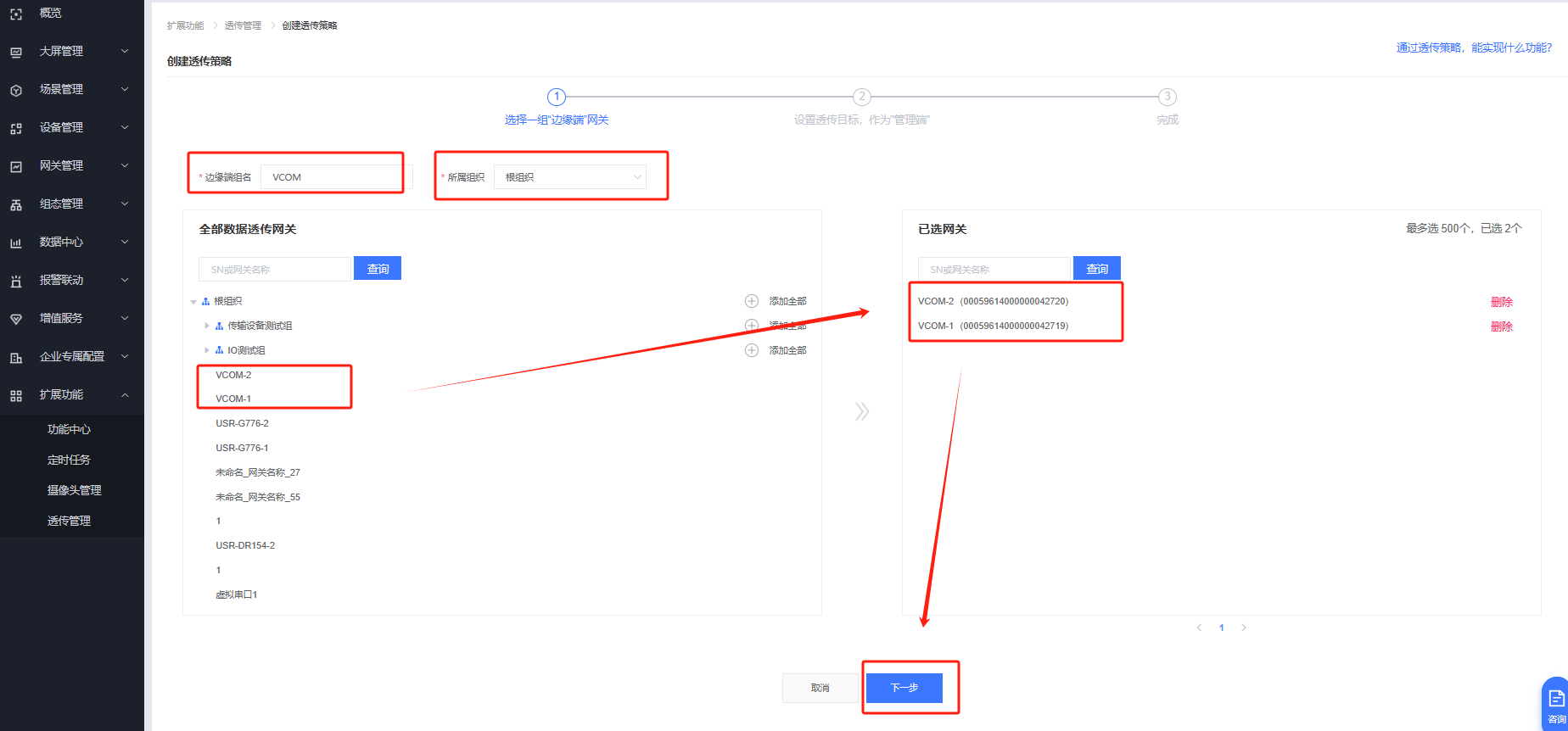

擴展功能---透傳管理---創建透傳策略

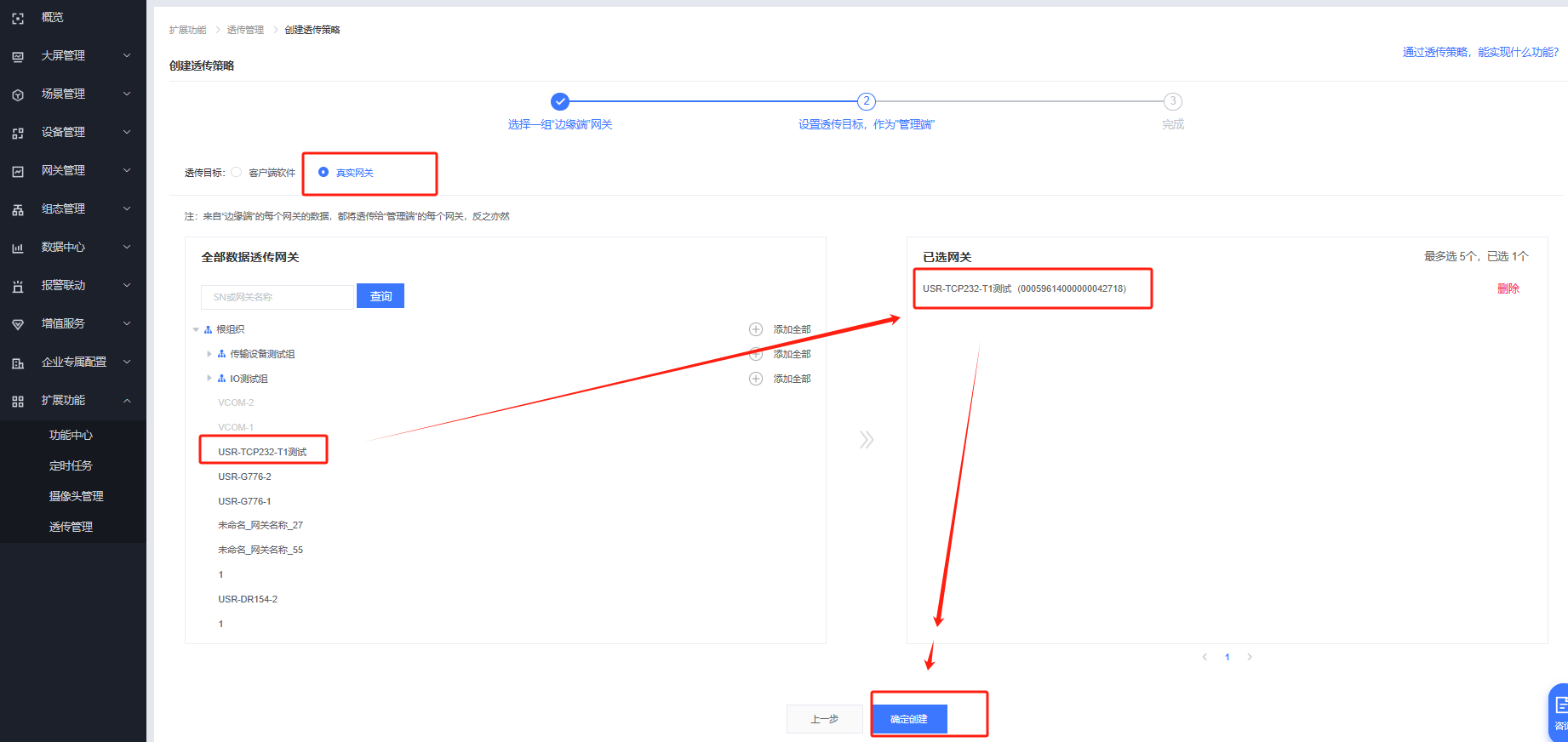

虛擬串口做邊緣端，T1做管理端

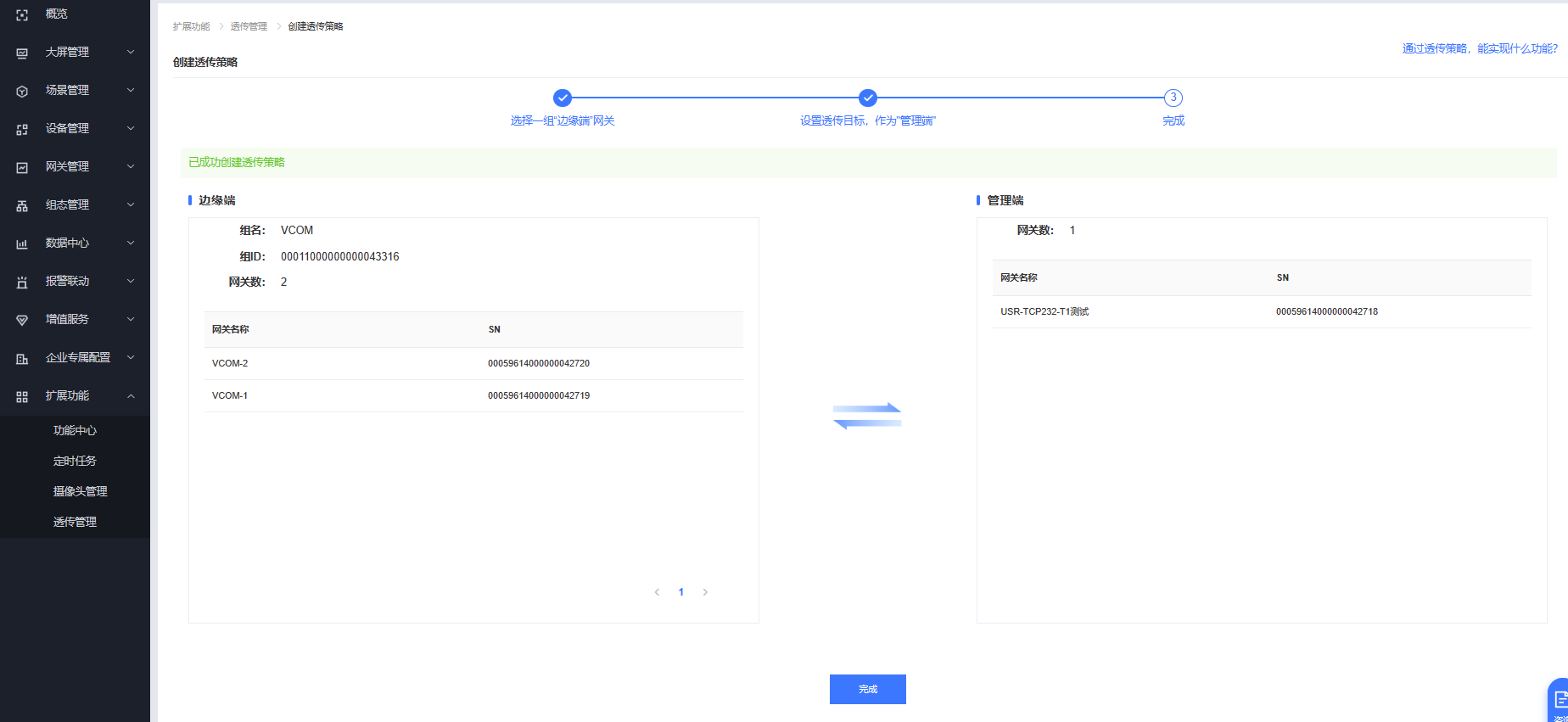

透傳組創建完成

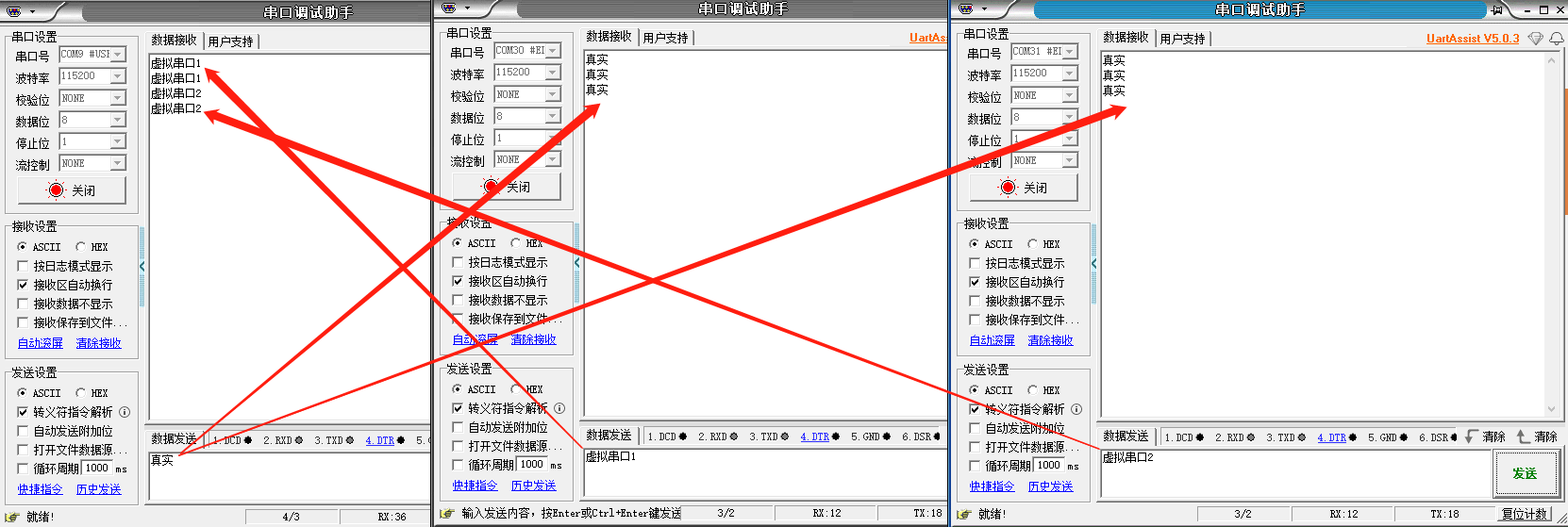

8.數據測試
真實串口和虛擬串口1和虛擬串口2，進行數據傳輸
撰寫人：尹工
