2 個 USR-N580 H7 系列 局域網一對一通訊案
一、資料下載
說明書：http://www.ggxxsw.cn/Download/1159.html
設置軟件：http://www.ggxxsw.cn/Download/383.html
二、準備工作
1、USR-N580 H7產品 數量2個
2、電源適配器 12V/1A 數量2個
3、網線 數量1根
4、電腦 數量1臺
5、USB-RS485串口線 數量2條
三、硬件連接
USR-N580-H7產品，USB-RS485串口一線接N580串口一，注意485接線線序，USB-RS485 A線接N540 串口一的A端子，USB-RS485 B線接N580 串口一的B端子，USB頭插入電腦USB口。
N580網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N580用12V電源適配器供電。
四、參數設置
1、電腦設置

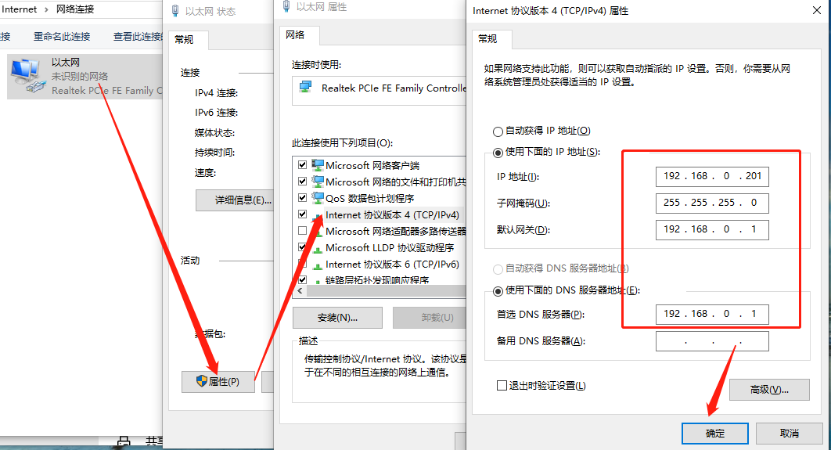

（1）關閉防火墻:按路徑：控制面板——>網絡和Internet——>網絡和共享中心到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。電腦本地連接IPv4設置成192.168.0.201的靜態IP。

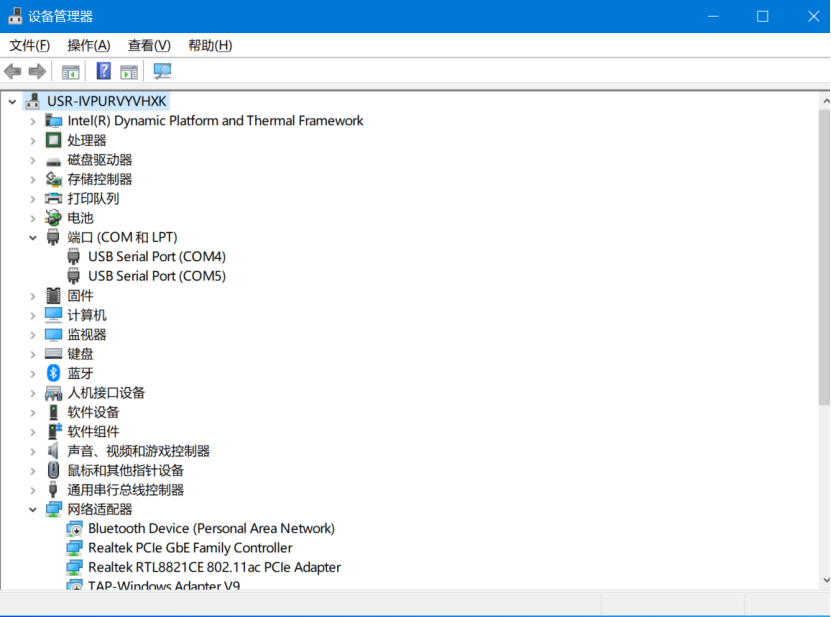

（2）點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認兩條USB-RS485串口線的COM口號，有人測試電腦是COM4和COM5。
2、下載并打開H7系列配置軟件：

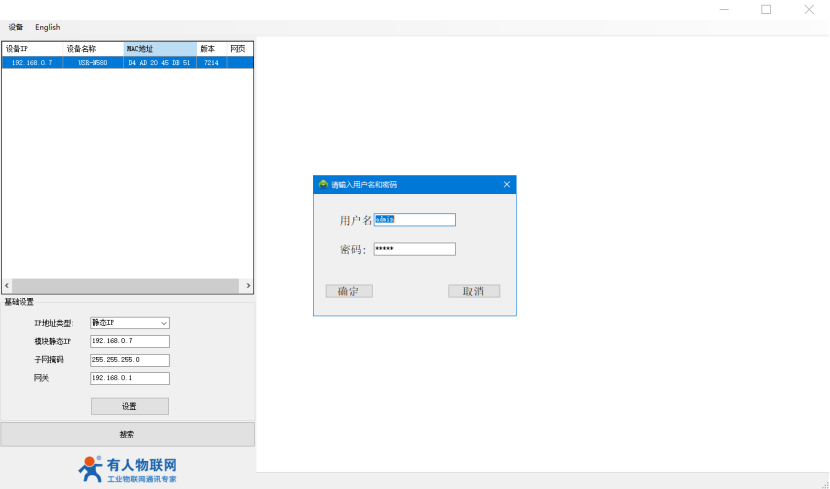

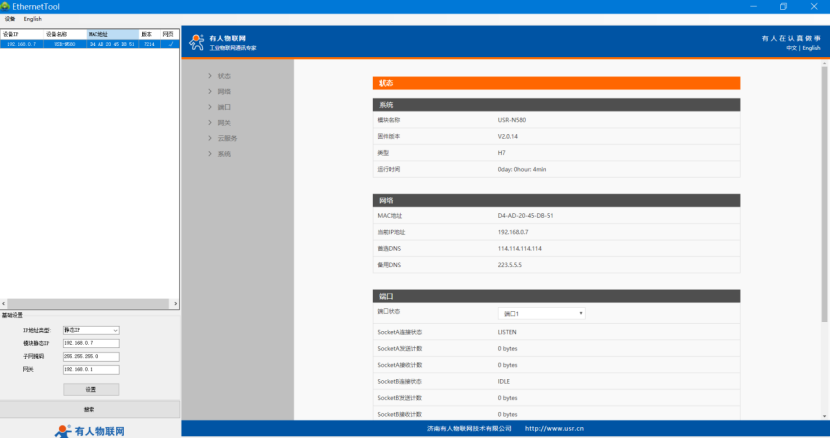

用H7系列配置軟件搜索N580設備，點擊搜索設備，可以看到設備靜態IP地址，雙擊IP地址，輸入用戶名admin，密碼admin，進入N580的內置網頁。點擊右上角切換至中文模式。
3、配置兩個N580參數：

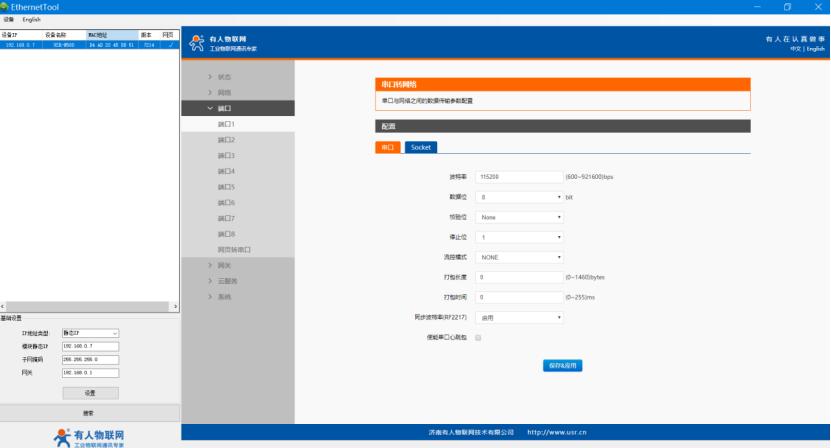

第一個N580 IP192.168.0.7 檢查端口1的RS485參數

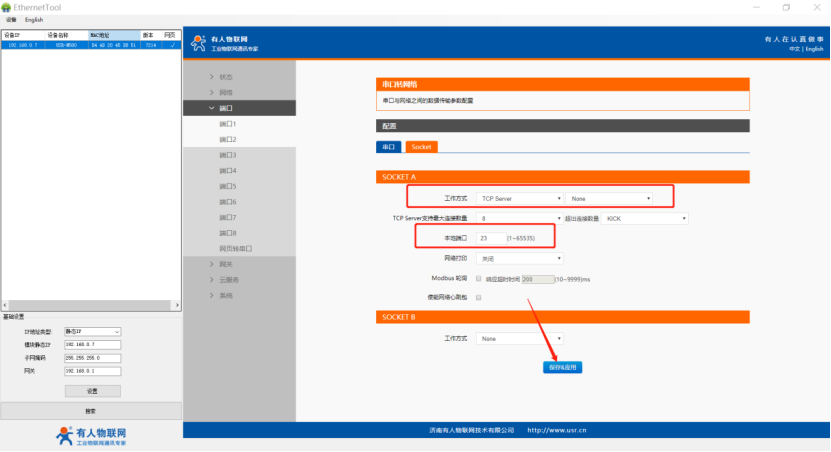

默認工作方式是TCP server，本地端口號23。保存參數，重啟N580。

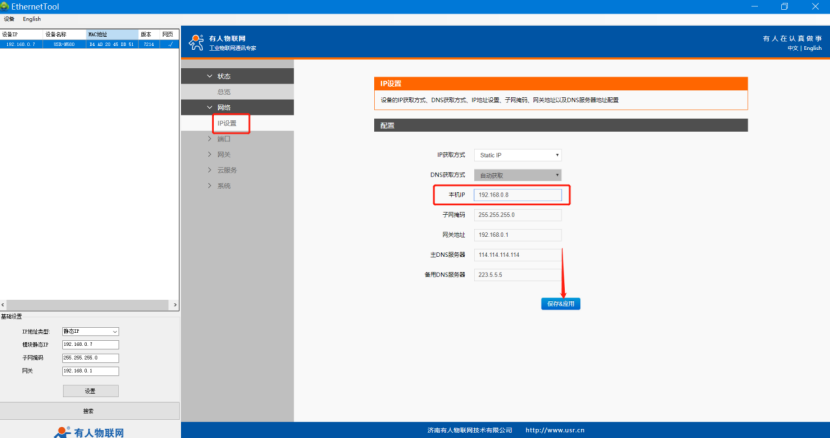

第二個N580 IP設置192.168.0.8，檢查端口1的RS485參數

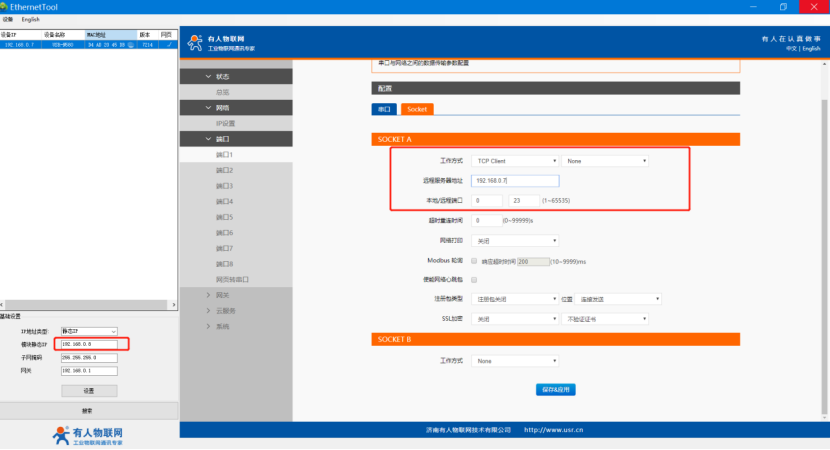

工作方式設置TCP client，遠程服務器地址填192.168.0.7，遠程端口填23。本地端口填0。保存參數，重啟N580。
五、數據調試

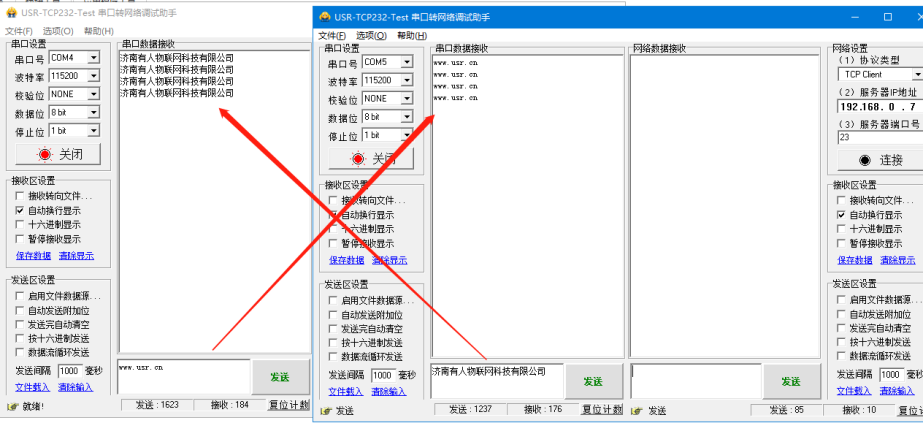

兩個N580的網口用一根網線直連，兩個N580的串口分別接USB-RS485串口線接電腦，打開2個串口助手，對應各自N580串口參數。
打開串口，相互發送數據。
