USR-LG220與USR-LG206-L-H20通過MQTT+服務器下發模式示例
一、資料下載
USR-LG220資料
http://www.ggxxsw.cn/Product/210.html
USR-LG206-L-H20資料
http://www.ggxxsw.cn/Product/295.html
二、硬件連接
USR-LG220 網口設置WAN口接路由器，電腦連接同一個路由器。
USR-LG206-L-H20 232串口接USB-RS232串口線接電腦。
三、USR-LG220參數設置
1、電腦可以連接USR-LG220的WIFI，瀏覽器輸入默認IP，登陸網頁。配置網口做WAN口。在路由器管理頁面，查詢DHCP列表，路由器給LG220分配的IP。電腦連接同一個路由器，瀏覽器輸入路由器分配給LG220的IP，登陸LG220網頁。

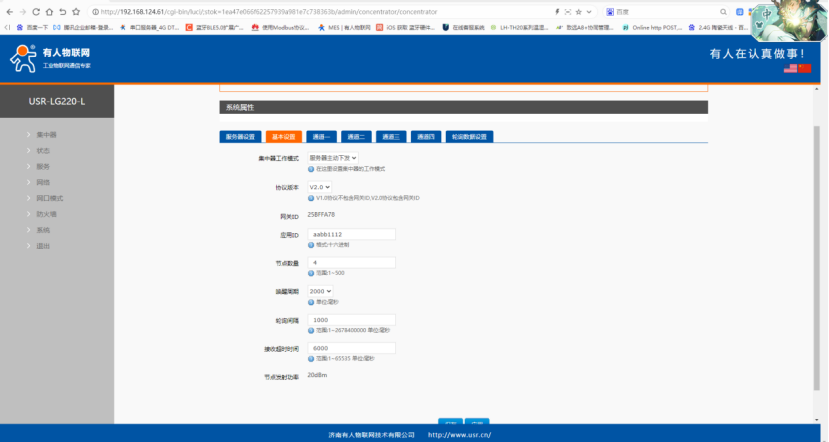

配置LG220的集中器MQTT相關參數。
服務器類型：私有服務器 協議類型：MQTT
服務器IP地址/域名: (用戶自定義)服務器端口：1883
MQTT設備ID:9CA525BFFA78（用了USR-LG220的MAC）
推送的主題：$USR/LoRa/DevTx/9CA525BFFA78
訂閱的主題：$USR/LoRa/DevRx/9CA525BFFA78
MQTT服務器賬號： MQTT服務器密碼：
集中器工作模式：服務器主動下發。在內置網頁中網頁重啟LG220。LG220通道參數保持一致，在實際使用中可自定義。
四、USR-LG206-L-H20參數設置

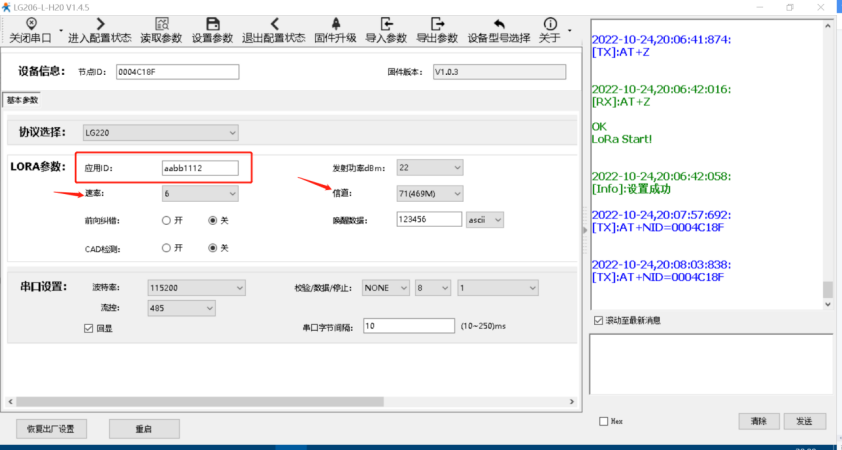

1、配置USR-LG206-L-H20的應用ID和USR-LG220的應用ID一致，USR-LG206-L-H20和USR-LG220的通道一的速率、信道一致。最后點擊一鍵設置所有參數。

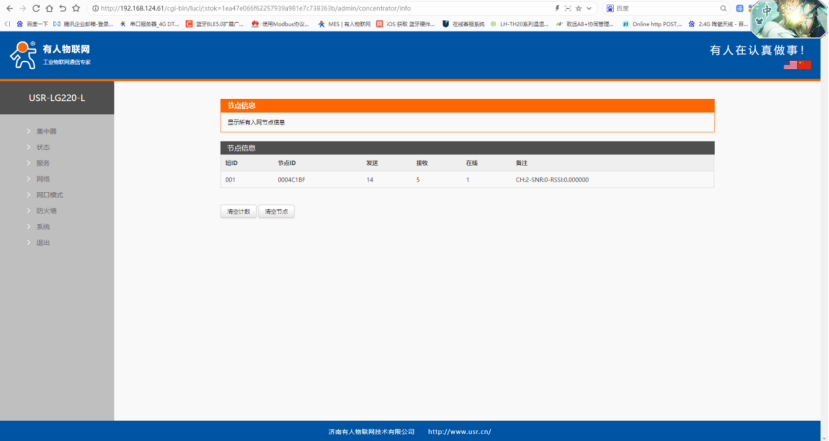

2、登陸LG220網頁，可以看到節點在線信息。
五、功能調試

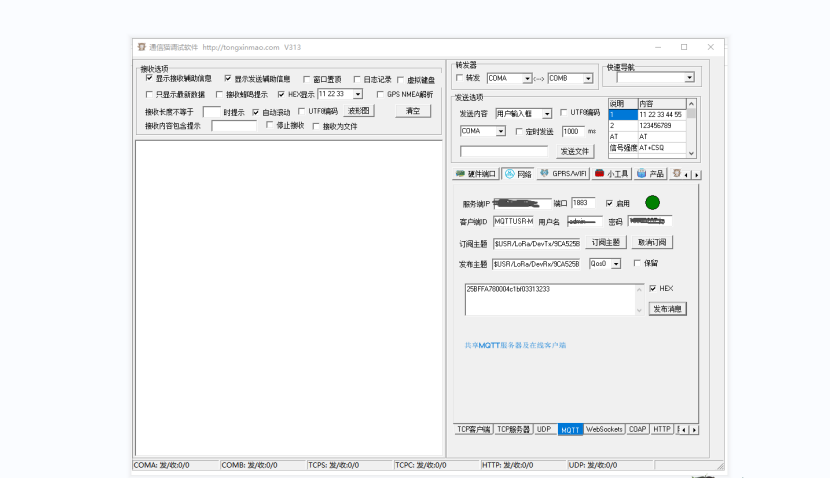

1、使用MQTT軟件，設置連接MQTT服務器的參數。
注意：MQTT軟件的客戶端ID不能和LG220客戶端ID一樣。
2、數據測試

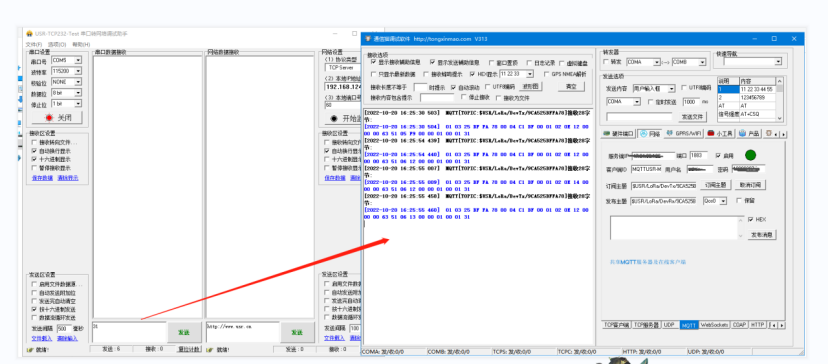

USR-LG206-L-H20 可以直接發送數據給MQTT軟件，帶LG220的協議。

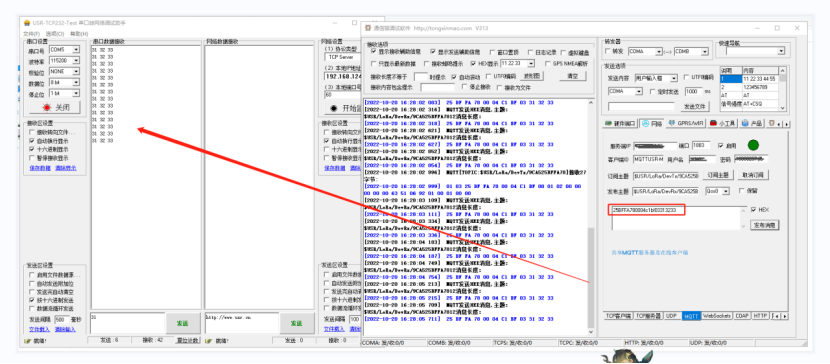

MQTT軟件發給USR-LG206-L-H20 的數據，必須按照服務器下發的協議格式發送，十六進制數據：集中器ID+節點ID+數據長度+數據。
