USR-N580-H7（二期）基本測試案例

一、資料下載

USR-N580 H7說明書：http://www.ggxxsw.cn/Download/1159.html

設置軟件：http://www.ggxxsw.cn/Download/383.htm

串口網絡調試助手：http://www.ggxxsw.cn/Download/27.html

二、準備工作

1、USR-N580-H7產品  數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

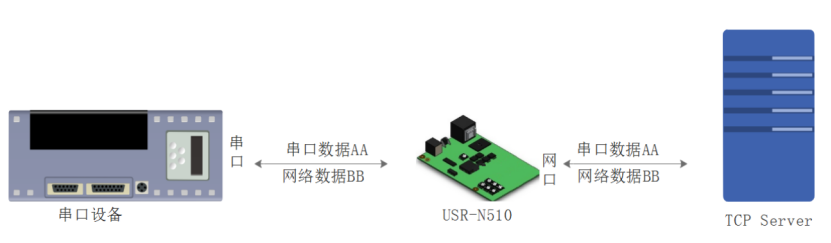

三、連接框圖

四、設置步驟

1、USB-RS485串口線接N580串口，注意485接線線序，USB-RS485 A線接N580 串口的A端子，USB-RS485 B線接N580 串口的B端子，USB頭插入電腦USB口。

N580網口通過網線直連電腦網口。檢查所有連接無誤后，給N580用12V電源適配器供電。

2、檢查USR-RS485串口線的COM口號，點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM15。

3、電腦關閉防火墻。

4、電腦：控制面板\網絡和 Internet\網絡連接，IP設置和N580 IP同網段，N580默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

5、下載并打開H7系列設置軟件：

用H7系列配置軟件搜索N580設備，單擊搜索，搜搜到設備后雙擊設備。

6、登錄

輸入用戶名admin和密碼admin，點擊確定，右側顯示N580參數設置頁面。英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示。

7、配置端口的RS485參數

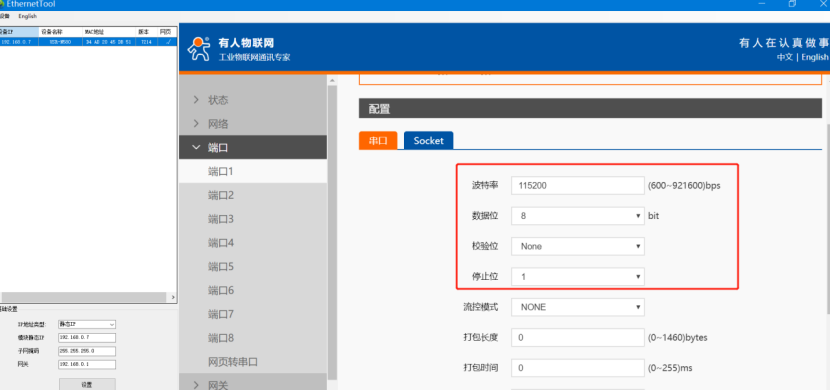

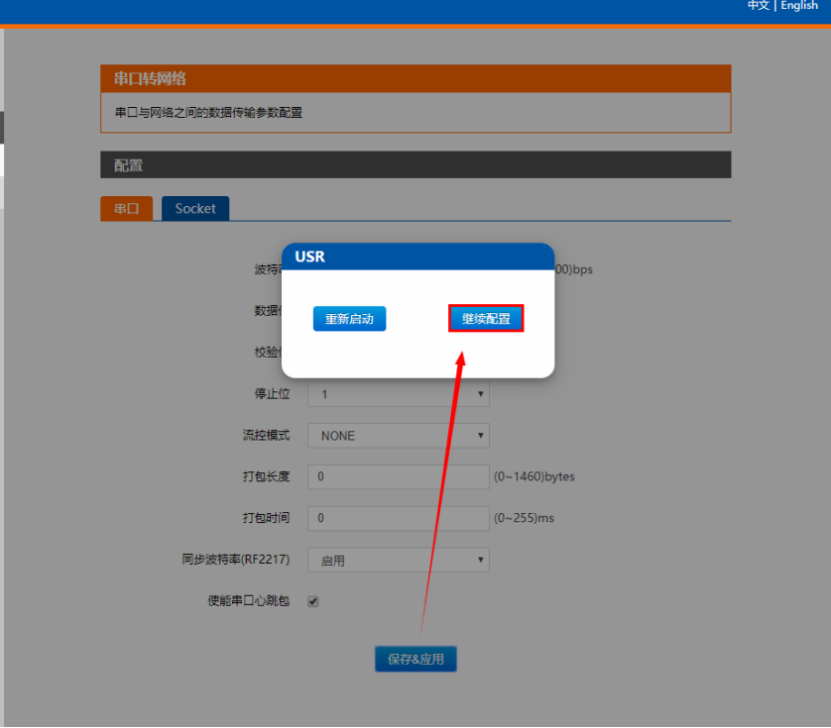

串口波特率/檢驗位/數據位/停止位修改與串口設備的串口參數一致，默認為115200波特率，無校驗位（NOEN）數據位8，停止位1。點擊繼續配置。


8、配置Socket參數

在“端口”>“端口1”界面中的“Socket”配置Socket A的工作模式為“TCP Client”
遠程服務器地址為電腦ip地址：192.168.0.201

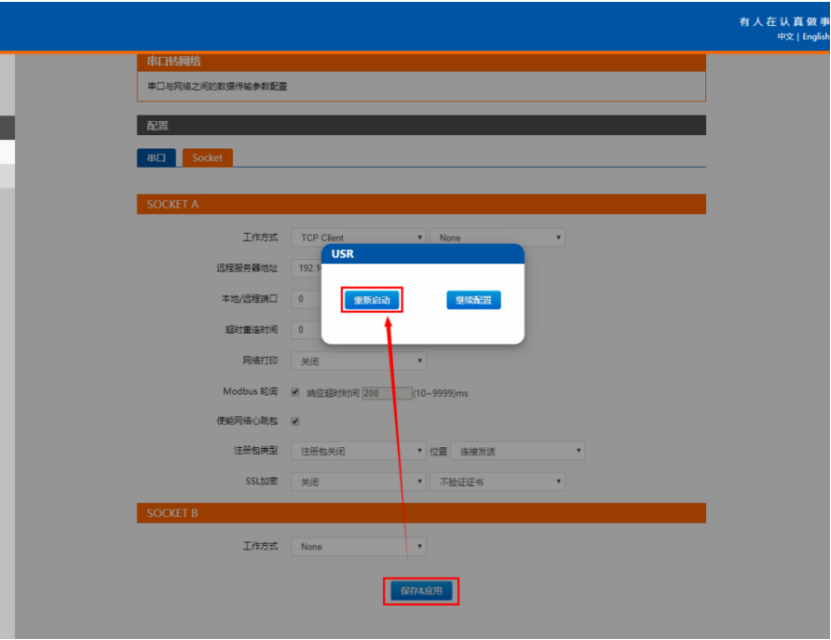

遠程端口為虛擬串口的tcp端口：23。點擊保存，重啟。

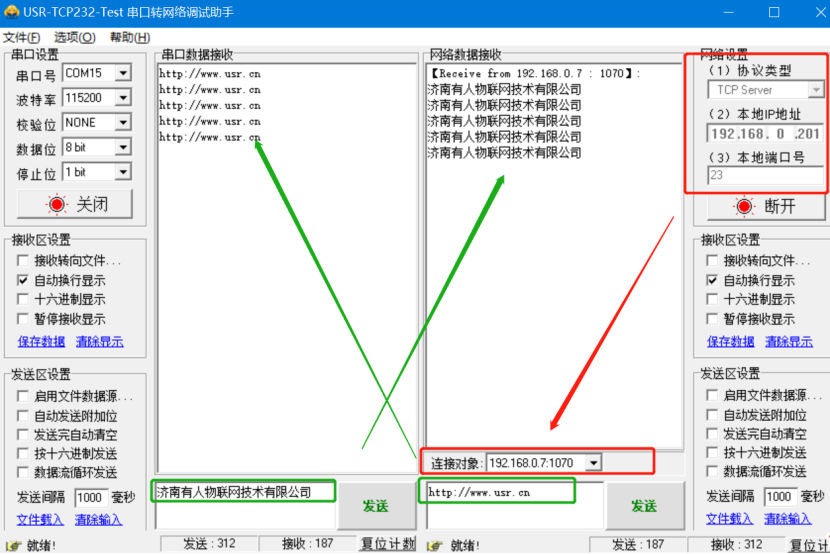

9.N580重啟后,軟件出現連接對象，串口與網絡便可互發數據。
