USR-TCP232-E2(M4) HTTPD POST模式測試案例

一、資料下載

1、串口網絡調試助手http://www.ggxxsw.cn/Download/27.html

2、設置軟件：http://websiteo.usr.cn/Download/230.html

3、說明書http://websiteo.usr.cn/Download/485.html

4、軟件使用手冊http://websiteo.usr.cn/Download/486.html

二、準備工作

1、USR-TCP232-EVB 測試底板一塊

2、USR-TCP232-E2模塊 數量一個

3、電源適配器 5V數量1個

4、網線數量一根

5、USB-RS232串口線 數量一條

6、電腦 數量一條

7、路由器 1個 可以連接外網

三、硬件連接和電腦設置

1硬件連接：

將 E2(USR-TCP232-E2（M4），簡稱 E2下同)安裝在USR-TCP232-EVB評估板（簡稱評估板）上，通過串口線(或USB 轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將 T0 的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。

2電腦設置

（1）按路徑：控制面板--網絡和Internet--網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

（2）電腦本地連接，關閉無關網卡，IP設置和E2 IP同網段，E2默認IP是192.168.0.7，網關192.168.1.1，電腦本地連接IPv4設置靜態(tài)IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.1.1

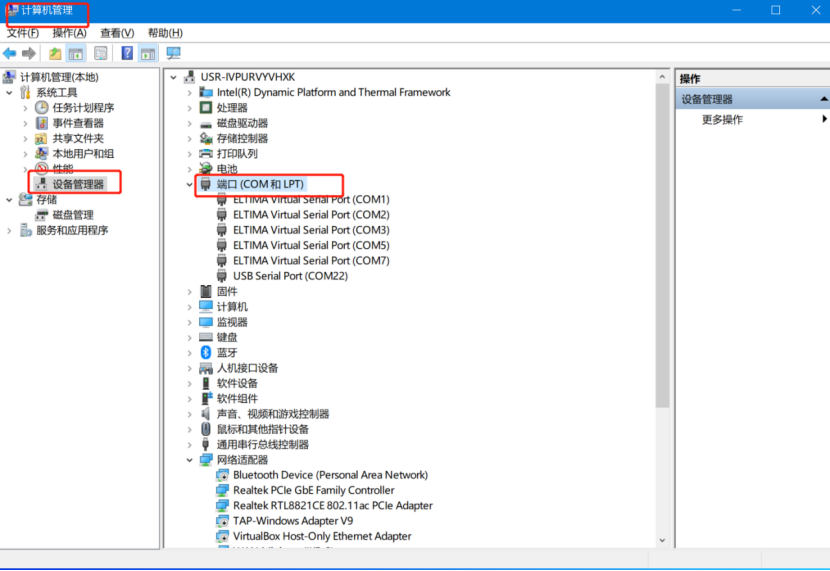

3檢查USB-RS485串口號

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM22。

四、產品參數設置

1、用設置軟件搜索E2設備，點擊搜索設備，搜索到IP地址為192.168.0.7的E2設備后，選中設備，點擊 打開網頁，可以進入到E2的內置網頁，默認用戶名admin，密碼admin。

2、進入內置網頁后，右上角可以切換至中文模式。點擊本機IP設置，IP地址獲取方式設置成DHCP，點擊保存設置，重啟模塊。

3、E2網線連接路由器，電腦無線連接同一個路由器的WiFi，保留無線網卡，禁用本地連接等其他網卡。設置軟件重新搜索，選中E2設備，點擊打開網頁。

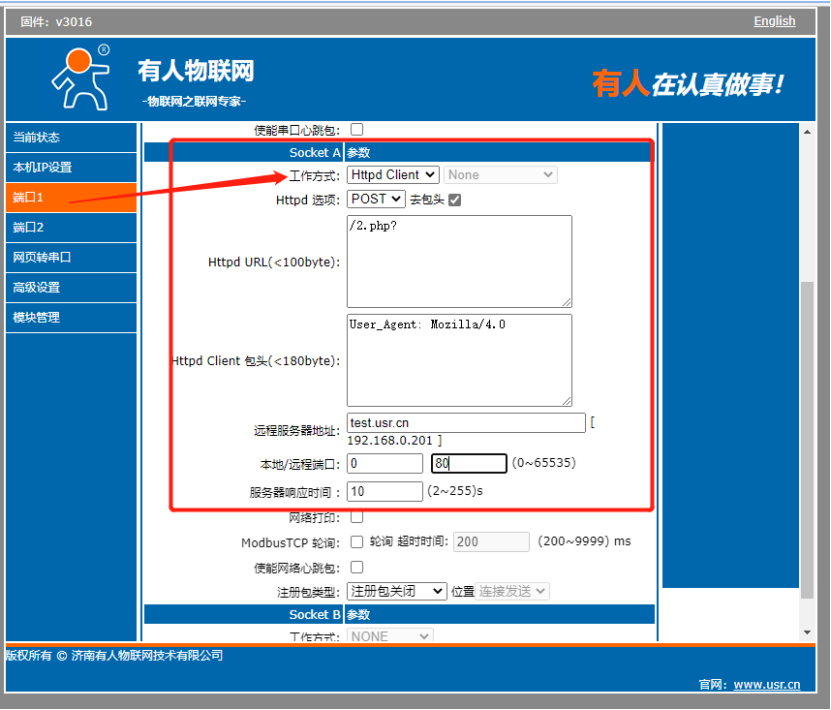

4、端口1工作方式設置HTTPD模式，POST，遠程服務器地址填test.usr.cn，遠程端口填80，本地端口號設置為0。URL填/2.php?，不濾除包頭。保存參數，重啟模塊。

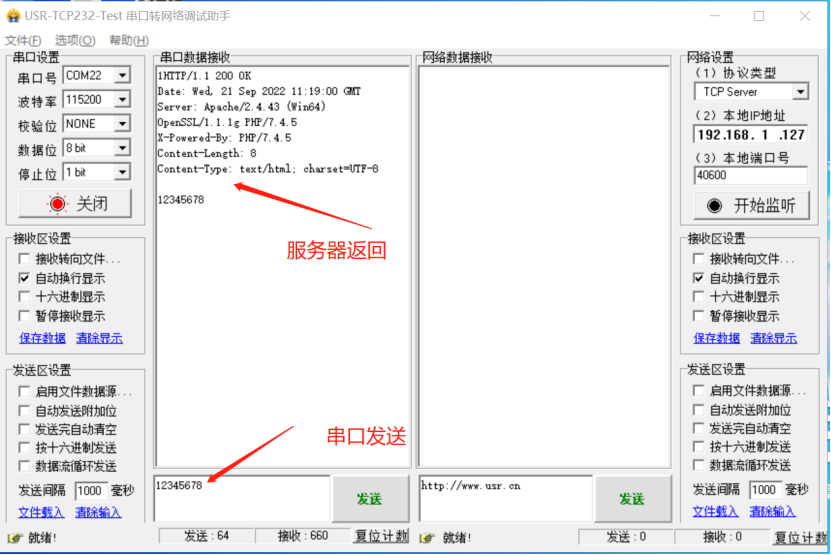

5、數據調試
