USR-TCP232-T0基本測試通信和使用案例

一、要下載的軟件

說明書：http://www.ggxxsw.cn/Download/1191.html

硬件手冊：http://www.ggxxsw.cn/Download/1193.html

設置軟件：http://www.ggxxsw.cn/Download/257.html

調試助手：http://www.ggxxsw.cn/Download/27.html

虛擬串口軟件：http://www.ggxxsw.cn/Download/31.html

二、設備默認參數

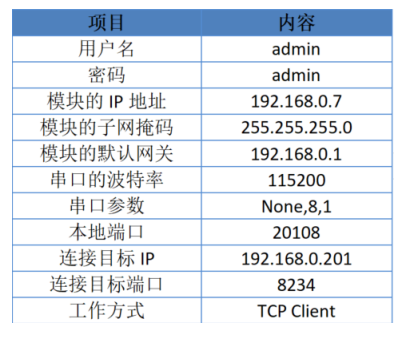

表1

三、測試步驟 

以下測試USR-TCP232-T0模塊均在評估板上進行，評估板串口是RS232接口，評估板電源供電是5V。

  1.將 T0(USR-TCP232-T0，簡稱 T0下同)安裝在USR-TCP232-EVB評估板（簡稱評估板）上，通過串口線(或USB 轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將 T0 的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。觀察T0網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。

按路徑：控制面板---網絡和Internet---網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

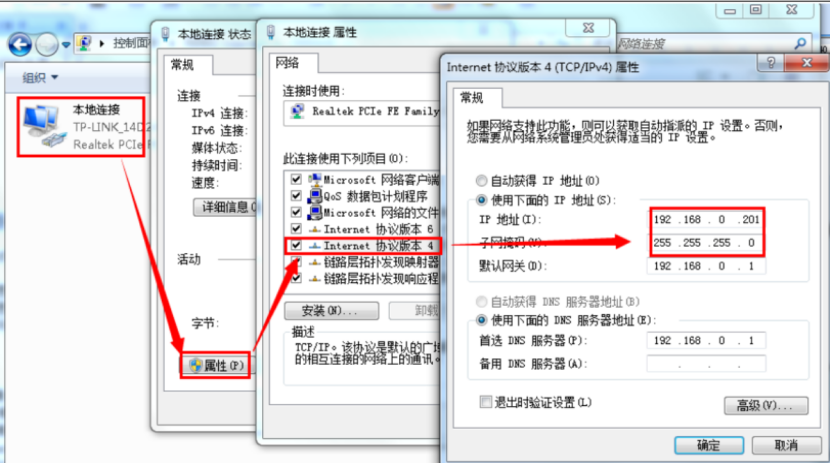

2.給電腦設置靜態IP，要與T0的IP在同一個網段(T0默認參數見表1)。

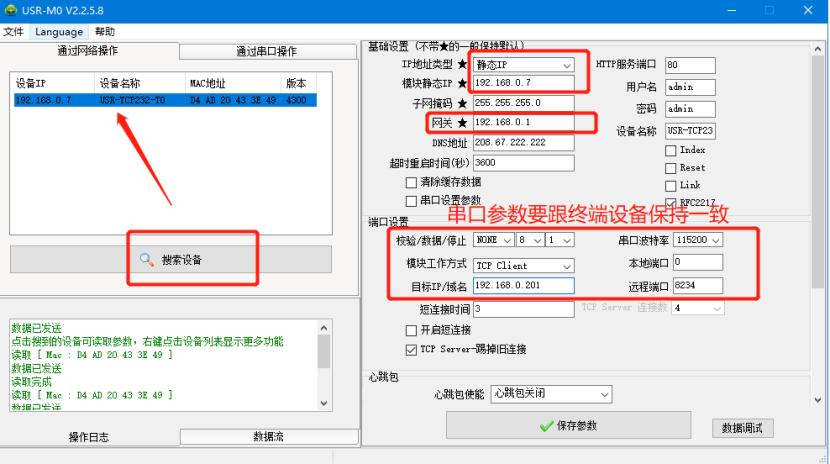

3.點擊“搜索設備”當搜索列表中出現T0的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

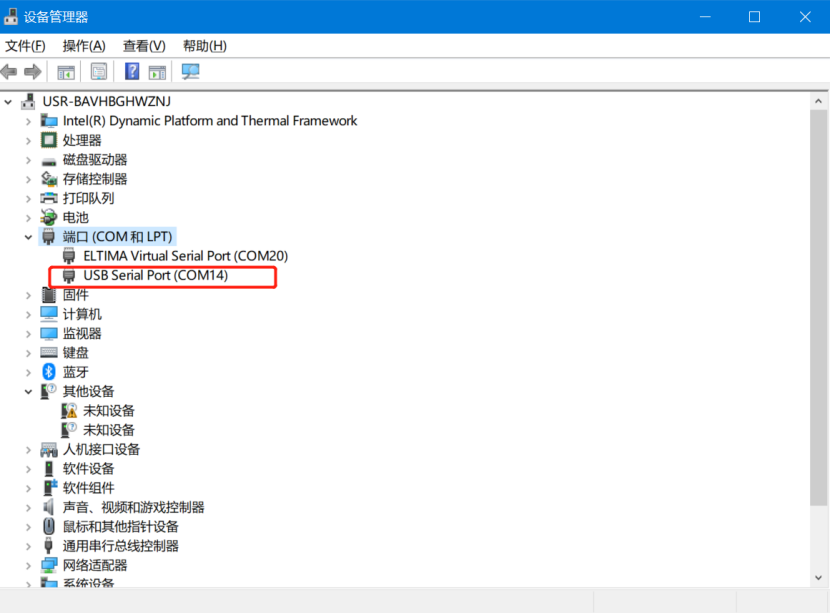

4.在設備管理器中查看端口信息，確定USR-TCP232-EVB評估板串口使用的串口號，如下圖所示電腦端口號為COM14。

5.打開USR_TCP232_TEST軟件

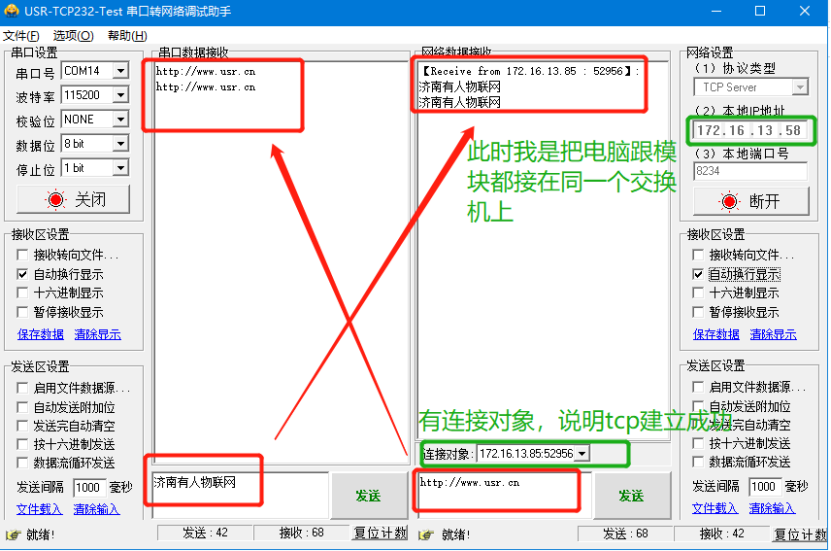

將軟件串口設置中的串口號配置為COM14。由于設備默認協議類型為TCP client,所以電腦端需要設置為T(mén)CP server, IP和端口號為模塊的目標IP：192.168.0.201和目標端口號：8234。 顯示連接對象，證明連接成功。此時從串口助手（com14）發送數據，網絡助手可以收到；從網絡助手發數據，串口助手也能收到。

注（因我是電腦跟模塊接在同一個交換機上，所以模塊和電腦都是從交換機上獲取到172.16.13.xxx同一網段的ip，所以本地ip顯示172.16.13.58）

數據互通，表明測試成功。
