USR-G817 修改LAN口IP網段的方法

一、所需資料
G817說明手冊：http://www.ggxxsw.cn/Down/USR-G817_V1.0.0.pdf

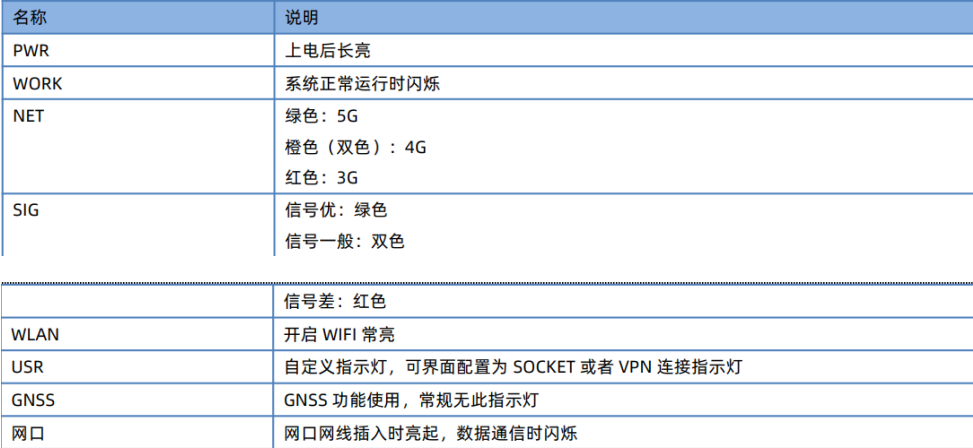

二、設備指示燈狀態

三、G817路由器修改LAN口IP

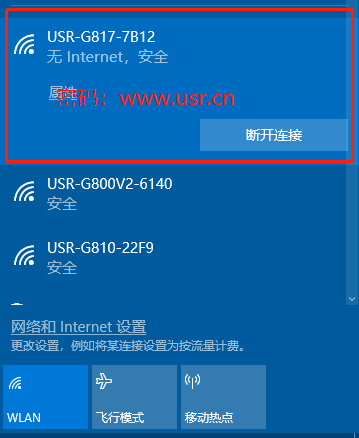

1、PC通過WIFI或者有線LAN口連接G817，電腦開啟DHCP，自動獲取IP

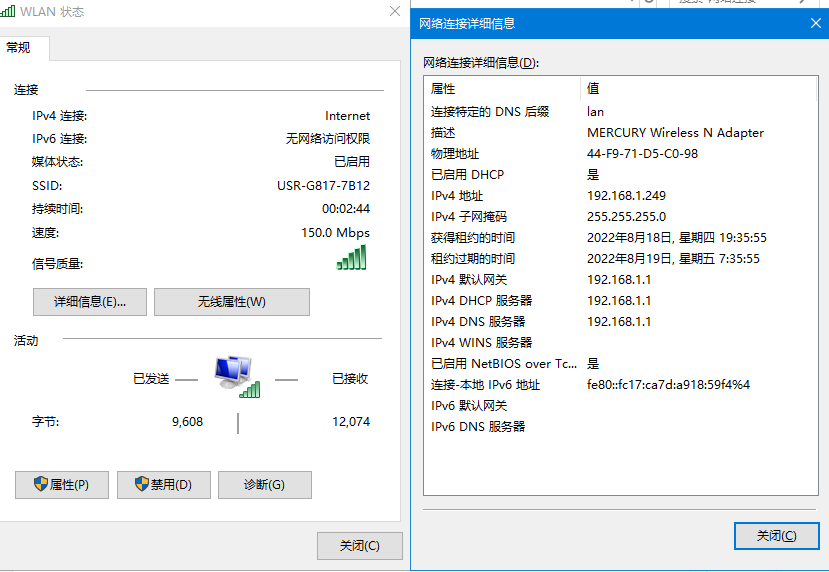

如下圖所示（出廠狀態下）：
電腦自動獲取的IP為192.168.1.249，網關地址為：192.168.1.1即G817的LAN口IP

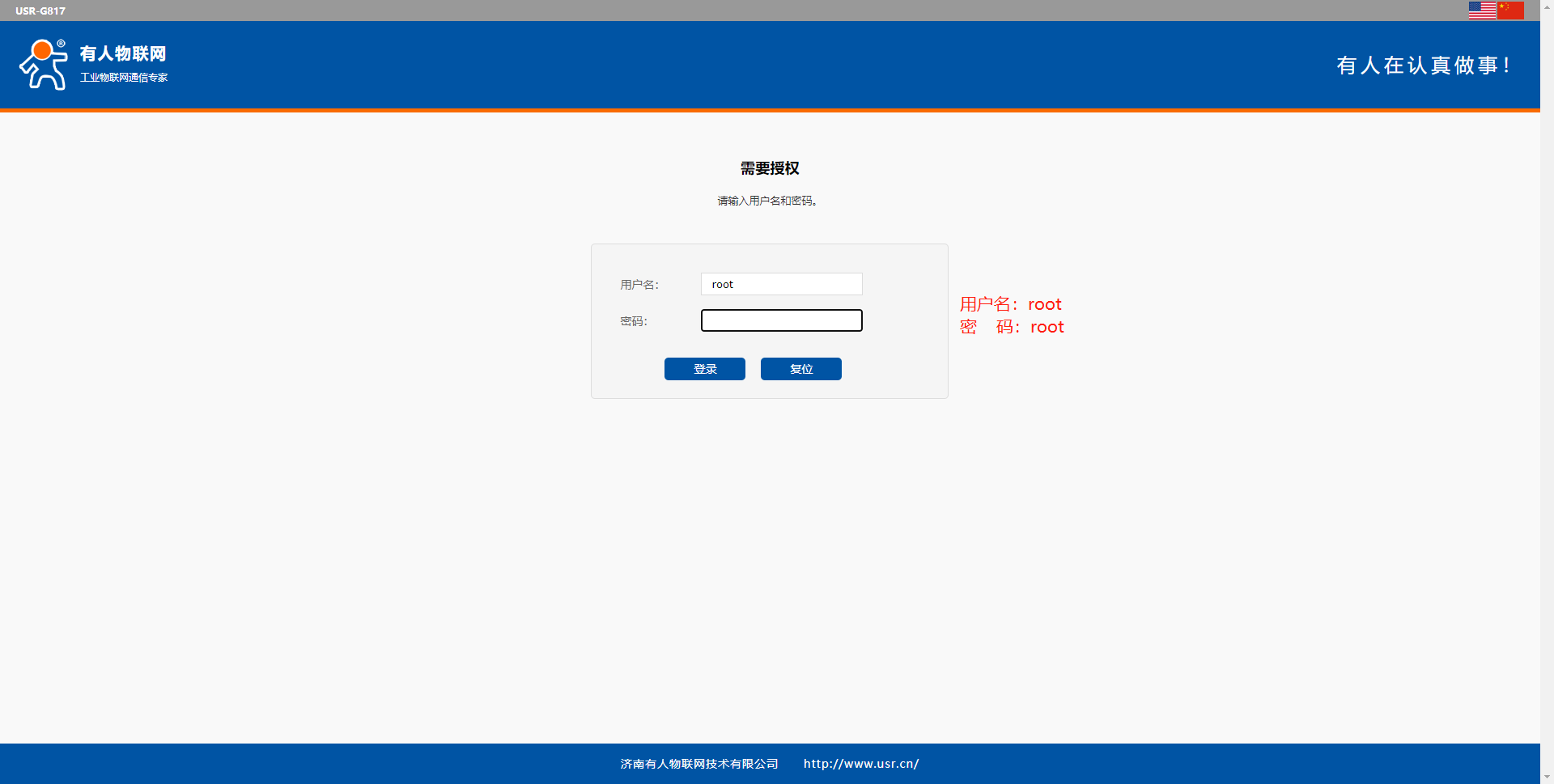

2、瀏覽器地址欄輸入192.168.1.1進入G817的配置網頁，默認密碼root
注意：若瀏覽器訪問時出現404等報錯，可以嘗試清除瀏覽器緩存或者更換瀏覽器，如IE、谷歌、QQ瀏覽器等

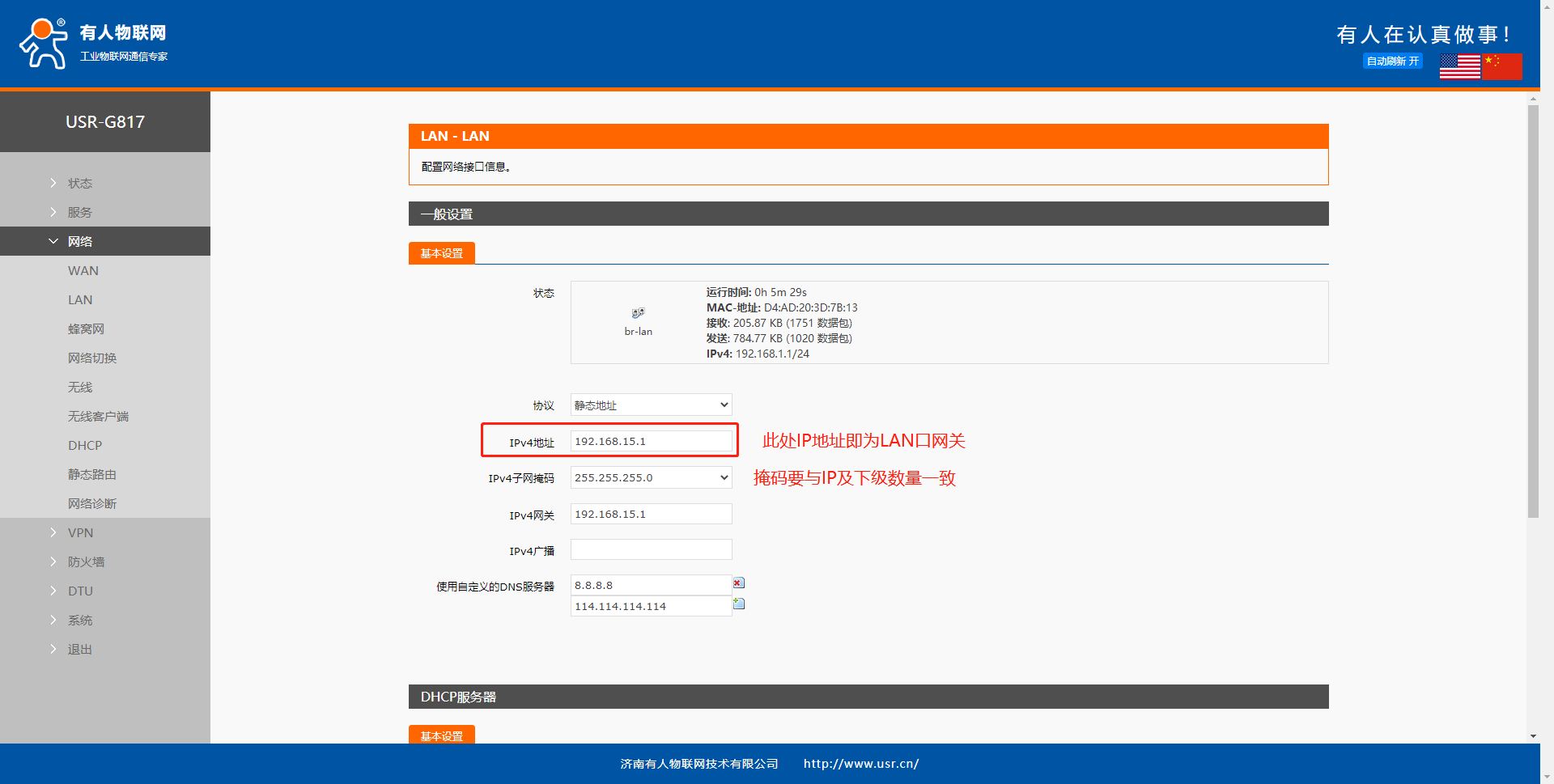

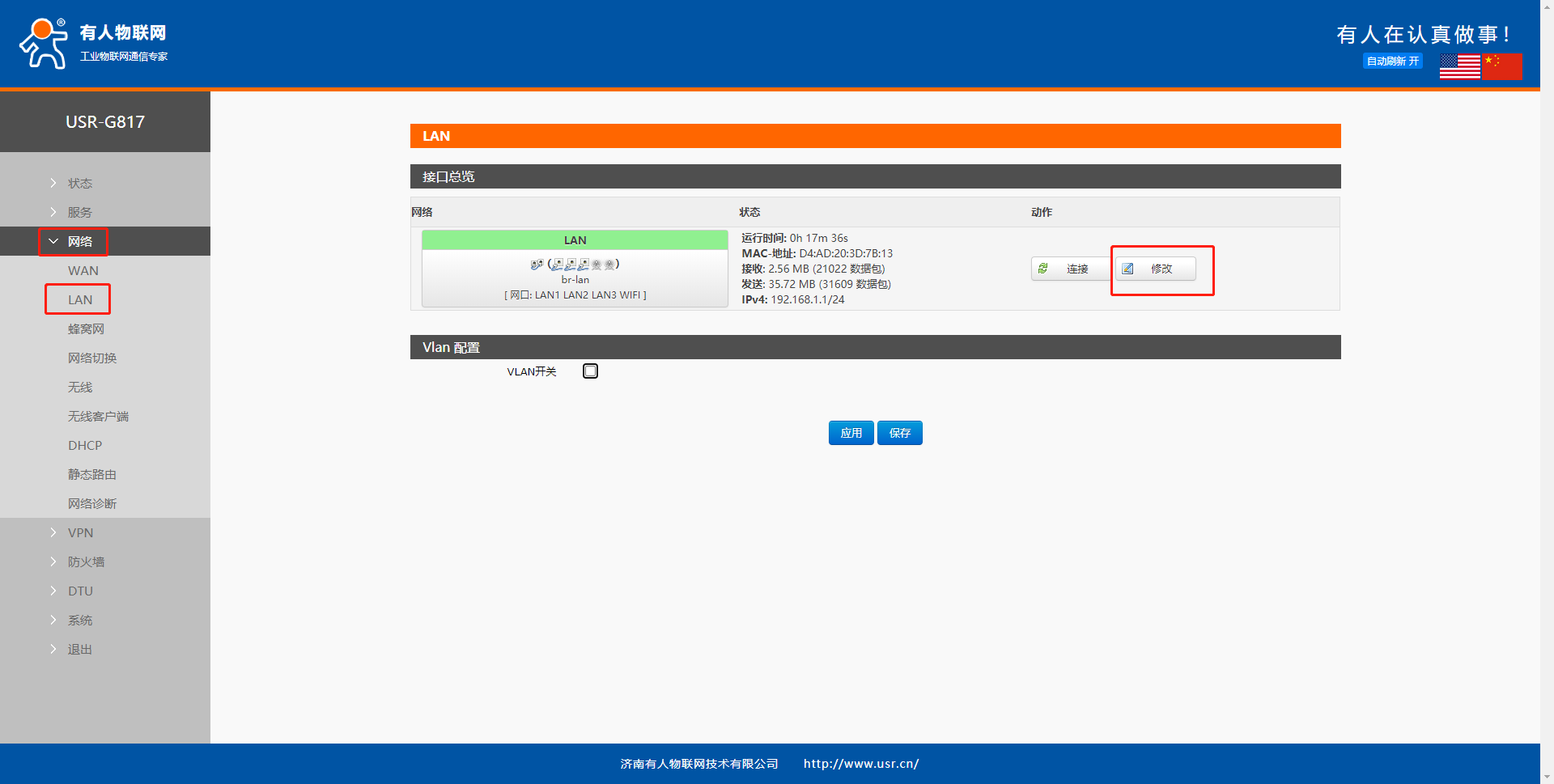

3、進入配置網頁后，點擊接口---修改，默認IP地址192.168.1.1，修改為所需要的網段，如下圖所示，可修改IP地址 為192.168.15.1。

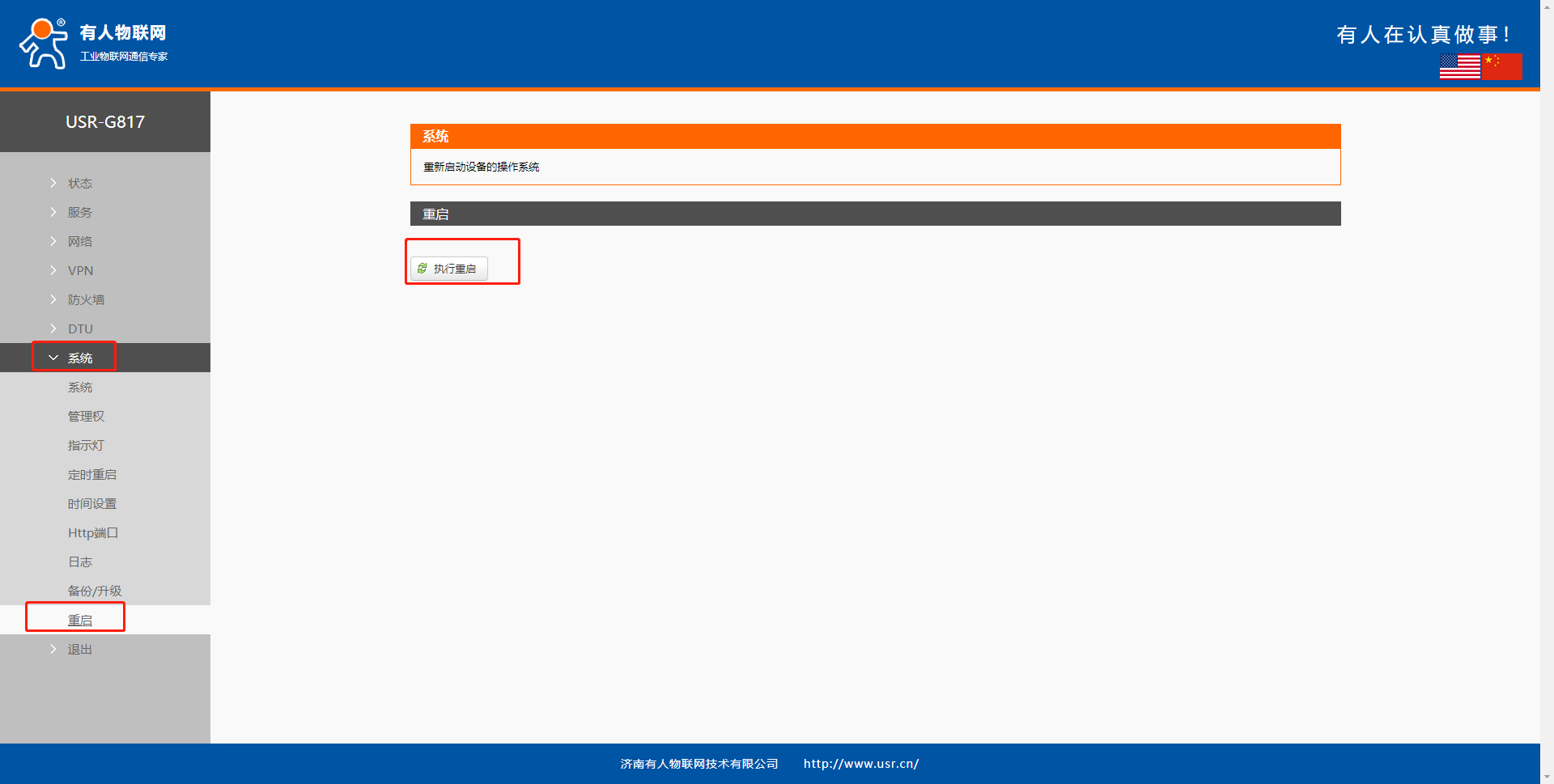

4、修改完成后點擊應用，在系統--重啟頁面重啟設備。

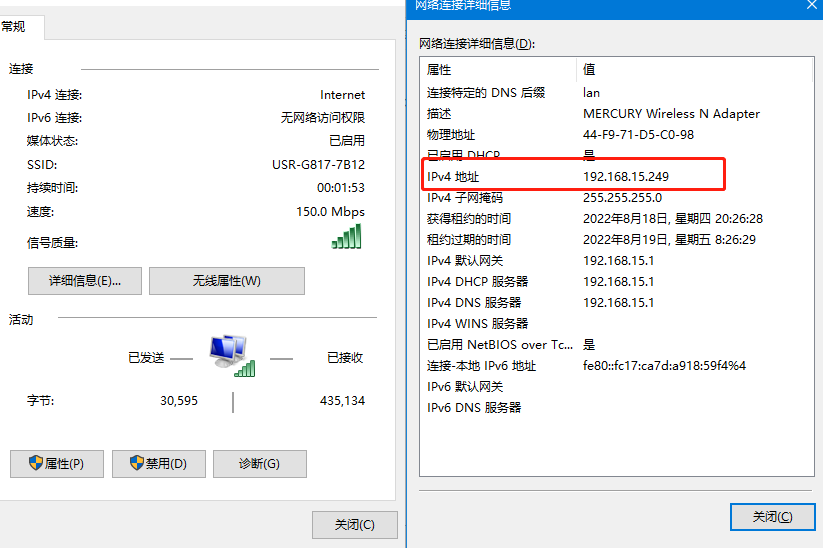

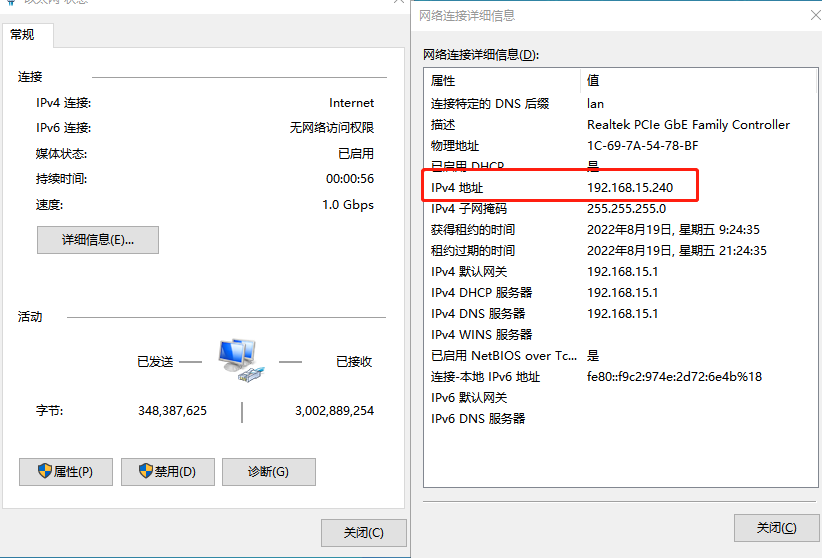

5待設備重啟成功后，重新查看電腦獲取的IP，變成192.168.15.249，網關為192.168.15.1，瀏覽器輸入192.168.15.1進入配置網頁。

四、VLAN劃分設置步驟
功能介紹：G817 支持 3LAN 口劃分多個 VLAN，支持劃分 VLAN 互相通訊，如果使能 VLAN，LAN 口 IP 將自動改為 192.168.1.1，LAN2 改為 192.168.2.1 以此類推

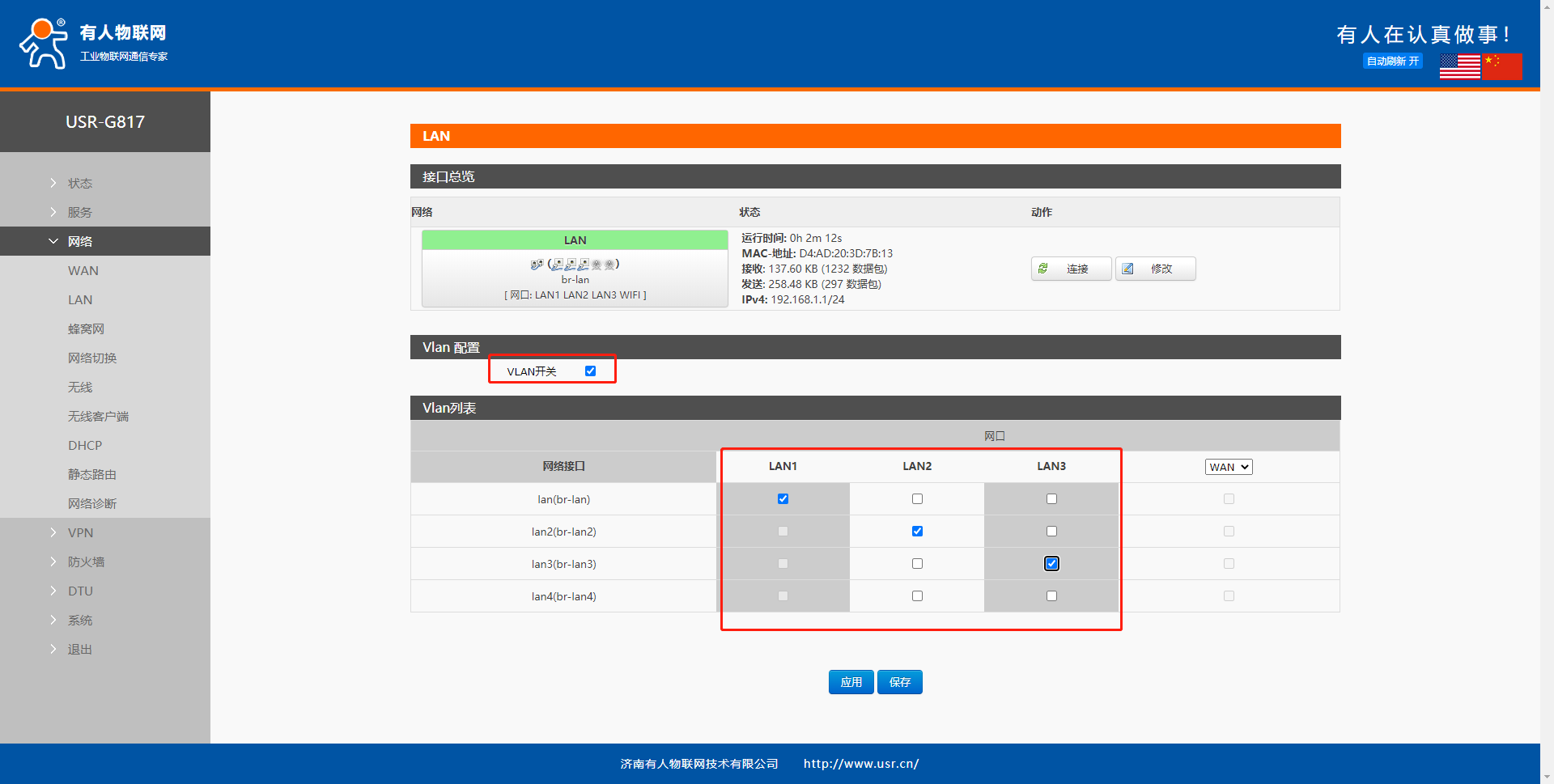

1、進入G817內置網頁，進入網絡---LAN--使能VLAN，勾選上則開啟此功能
VLAN列表中1不允許修改，即為L(zhǎng)AN口的IP地址；2-4可自行修改，此處把LAN1-4設置成不同的4個網段，所以1、2、3、4選擇不同的網絡接口。假設想要把LAN1和2設置成同IP網段，那么1、2選擇為同一個網絡接口即可。設置完成后保存并應用
2、路由器生效過程中會提示等待30s，在此期間一定不要對該網頁進行操作
3、設置VLAN后默認LAN1IP為192.168.1.1，LAN2接口改為192.168.2.1，以此類推，如果想要修改各LAN口對應的VLAN網段，需要再次進入內置網頁。（按照連接的LAN口對應IP進入）
4、進入網絡-LAN界面可設置對應的VLAN網段

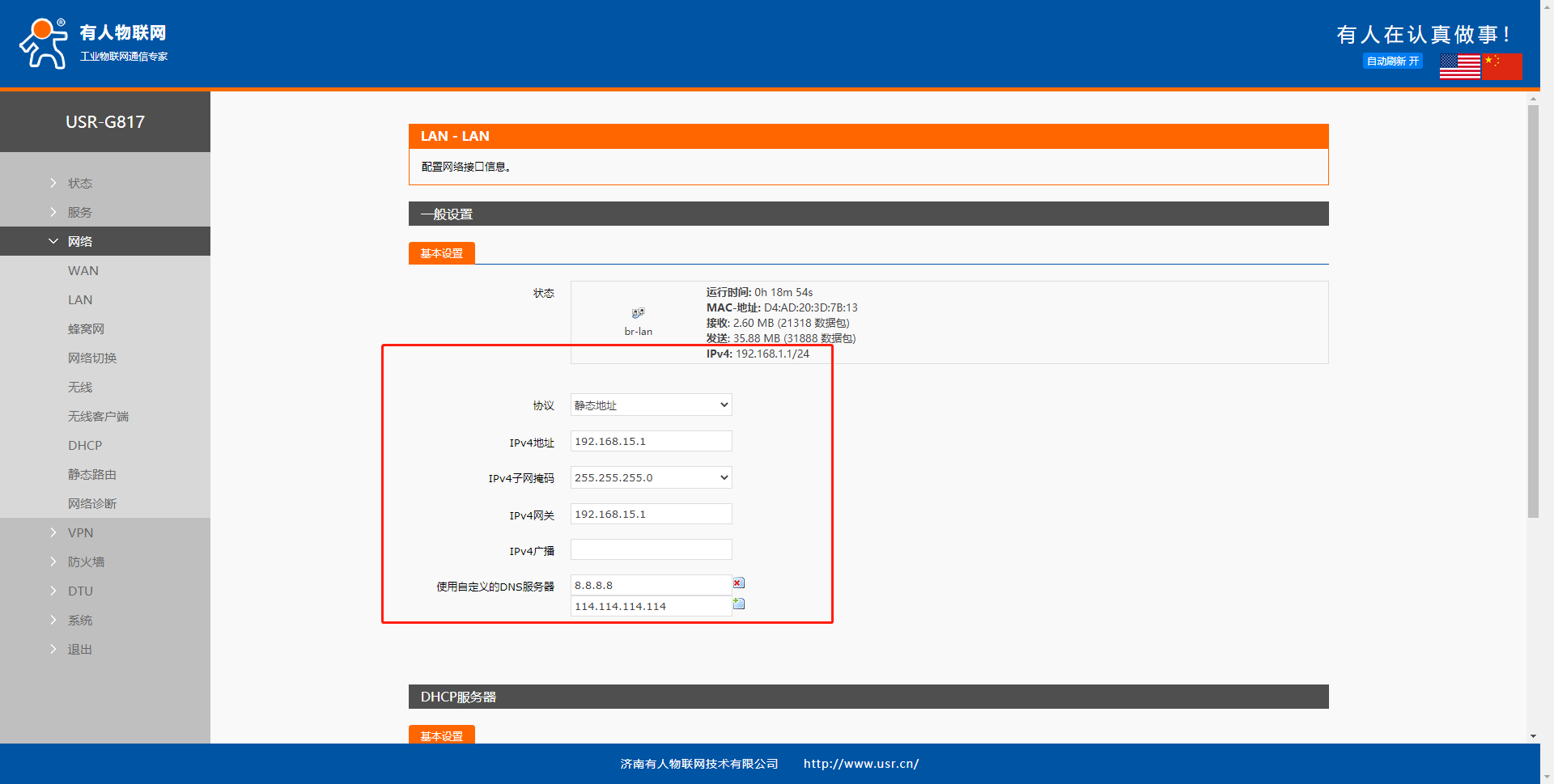

5、點擊對應接口后方的修改，即可修改該接口的網段。要注意，若設備WAN口（包括WAN_4G和WAN_WIRED）已有IP，則LAN口（包括LAN1-4）IP不能與WAN口一致。參數全部修改完成后點擊下方保存并應用。此處以LAN接口為例進行設置，其余幾個LAN口設置方式一致

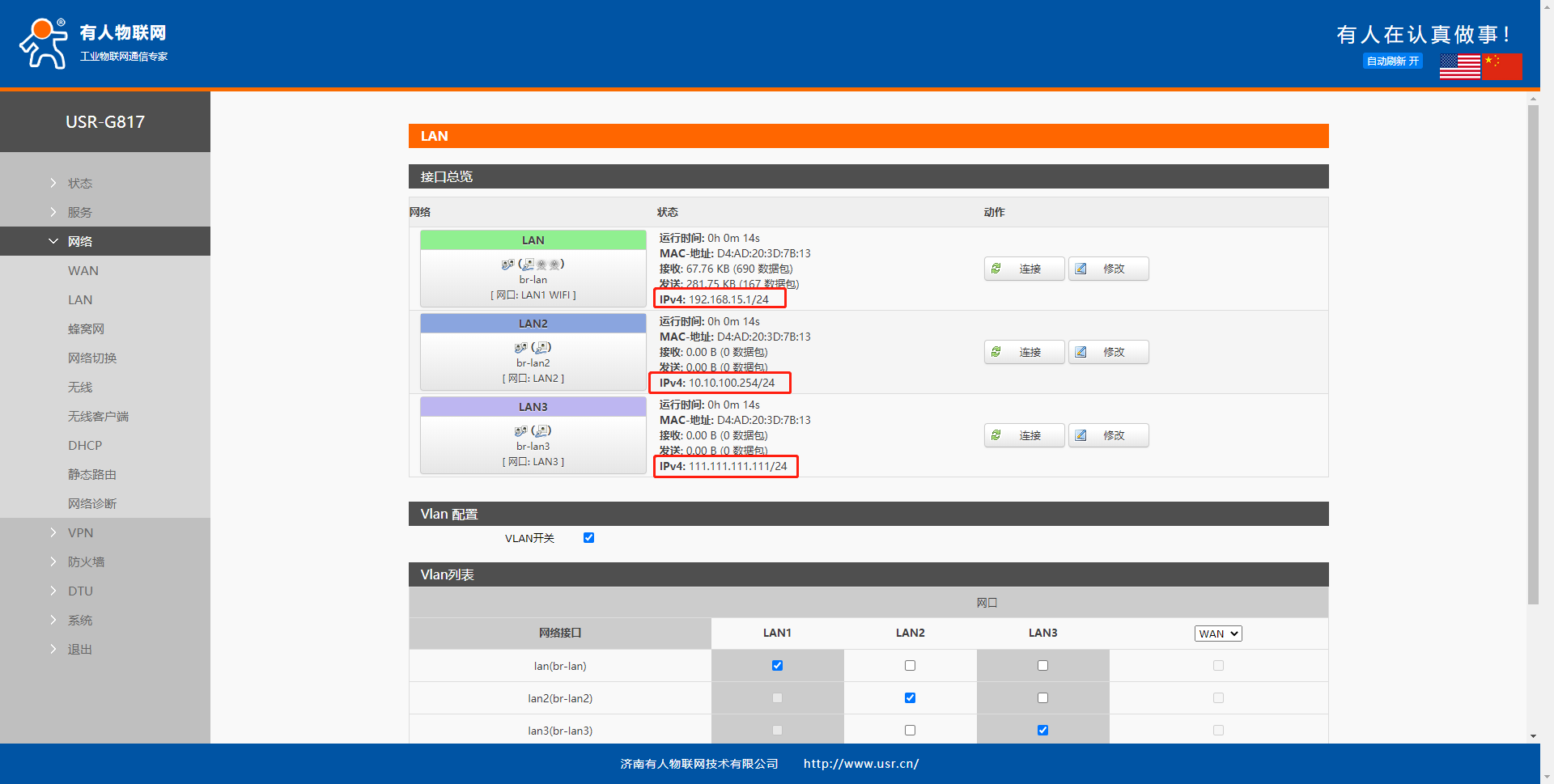

6、這里測試將LAN口設置為192.168.15.1，LAN2設置為10.10.100.254，LAN3設置為111.111.111.111
7、修改參數后，網線通過LAN連接電腦，可以看到電腦獲取到的IP為192.168.10網段；網線通過LAN2連接電腦，可以看到電腦獲取到的IP為10.10.100網段；LAN3、LAN4連接電腦獲取到的IP也與設置的網關一致

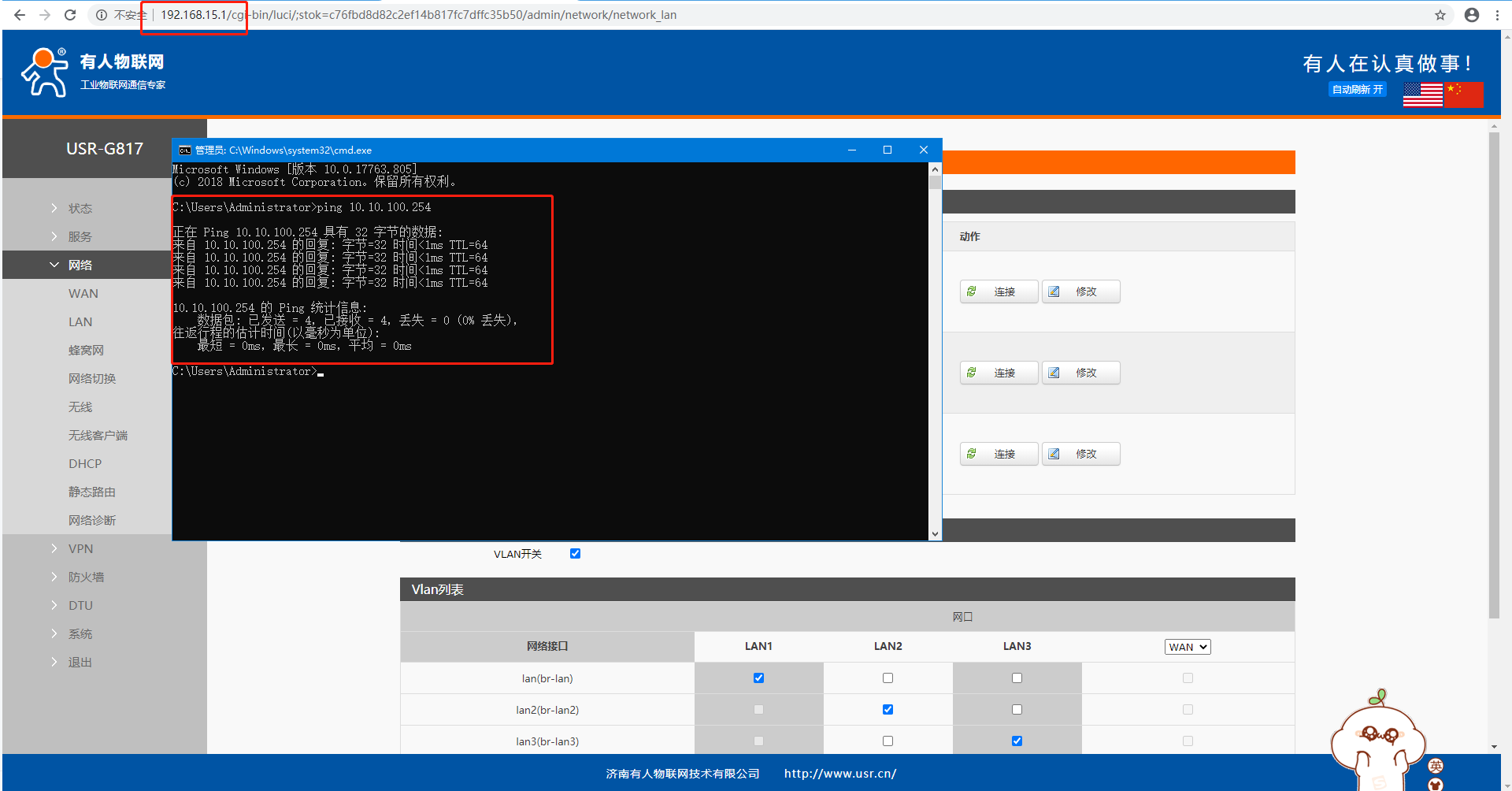

8、要注意wifi劃分在LAN，所以當STA連接G817wifi時獲取到的IP與br-lan（即LAN接口）在同一網段，接入G817的下級之間雖IP網段不一致，但是路由是通的，可以相互訪問

編寫人：劉琰偉
