USR-TCP232-ED2 連接遠程服務器通信測試
一、資料下載
USR-TCP232-ED2的說明書：http://www.ggxxsw.cn/Download/493.html
USR-TCP232-ED2的產品使用手冊：http://www.ggxxsw.cn/Download/686.html
USR-TCP232-ED2的AT指令集：http://www.ggxxsw.cn/Download/494.html
USR-TCP232-ED2的H7系列設置軟件：http://www.ggxxsw.cn/Download/383.html
USR-TCP232-ED2的串口網絡調試工具：http://www.ggxxsw.cn/Download/27.html
二、連接框圖
終端串口設備------------ USR-TCP232-ED2------------遠程服務器（公網ip）
三、遠程服務器設置

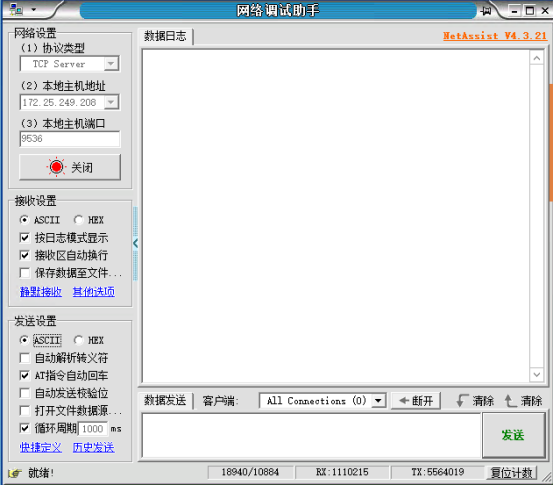

1、先在遠程服務器端打開一個網絡調試助手，設置成TCP server及本地端口號，開始監聽。服務器ip需要是公網ip，局域網ip無法使用。
四、硬件連接
1.把USR-TCP232-ED2模塊放到ED2評估板上，USB-RS232串口接到ED2評估板的232處，注意RS232接線是RX-TX，TX-RX，GND-GND，USB頭插入電腦USB口。
2.電腦設置：
1）電腦本地連接，IP設置和ED2模塊IP同網段，ED2默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。
2）電腦關閉防火墻和殺毒軟件
3）檢查USR-RS232串口線的COM口號
找到設備管理器，點擊端口，確認USB-RS232串口線的COM口號，有人的測試電腦是COM6

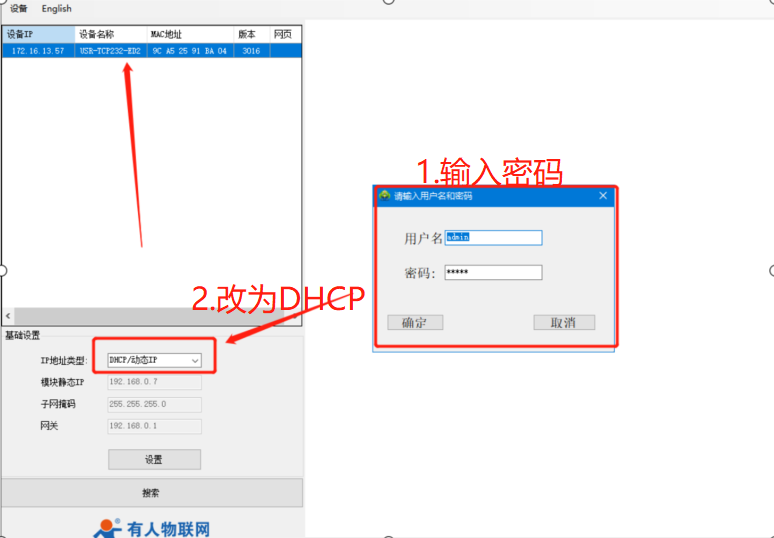

4）下載并打開H7系列配置軟件：
硬件連接方式：ED2----路由器/交換機----PC
將IP地址獲取方式從靜態 IP改為DHCP，保存設置，單擊搜索，找到設備之后，單擊產品名稱信息彈出輸入用戶名admin和密碼admin，點擊確定。在右上角點擊中英文切換

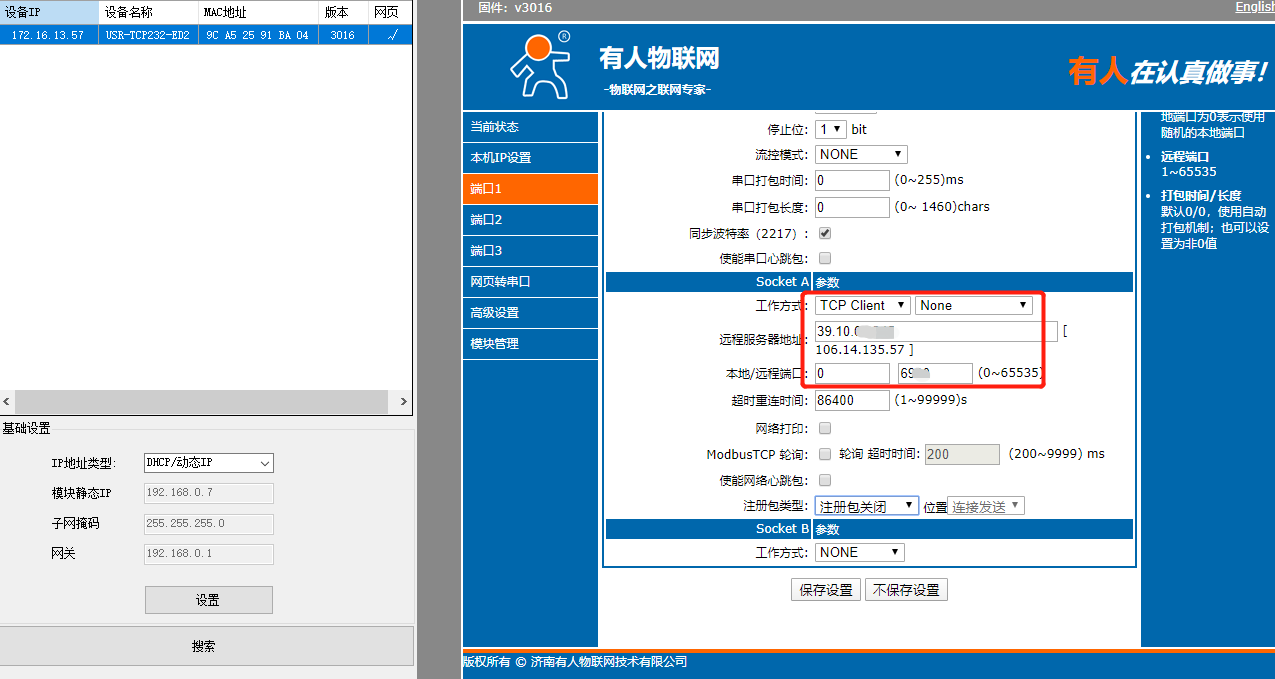

5）設置端口1參數
ED2的端口1工作方式設置TCP Client模式，填寫服務器的IP地址和端口號（用戶在使用時不可以依照此ip與端口來進行配置），需要連接自己遠程服務器的ip與端口。
然后“保存設置”，“重啟”模塊。
3、數據調試

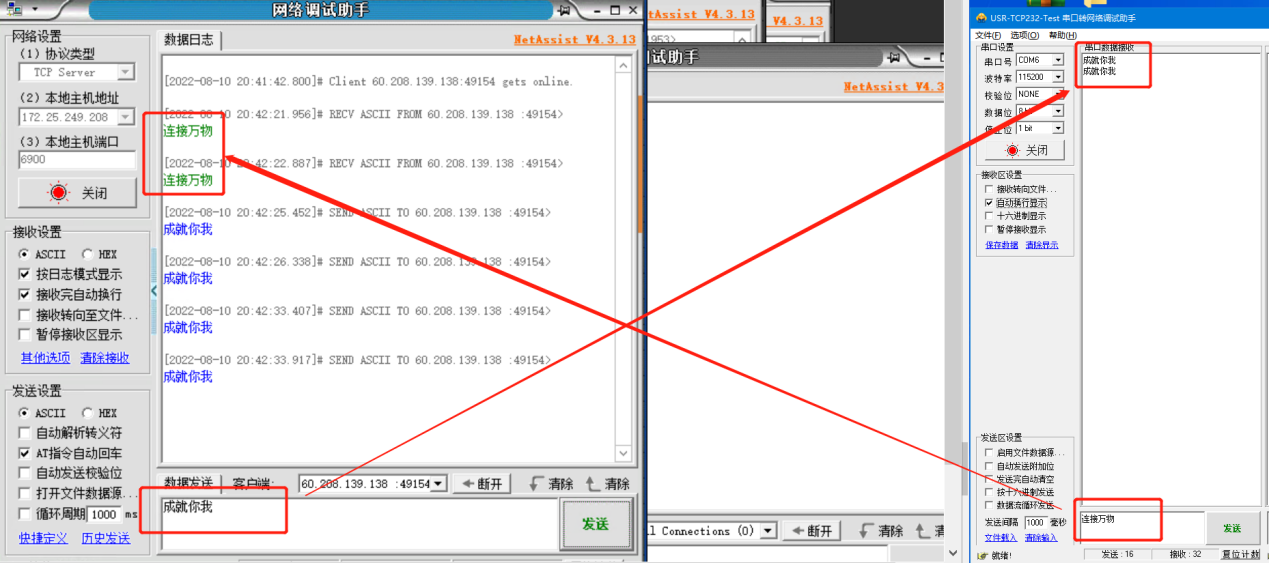

重啟后進行通信測試，測試結果如下圖所示。
可以看到數據雙向收發都是正常的。
