二、說明：
（1）映射的功能僅服務于邊緣查詢功能，開啟映射功能后，云端查詢（modbusRTU/TCP 查詢）的指令需要將讀指令中的從機號和寄 存器地址替換為映射后的值。數據采集、數據上報不受任何影響，按原本的從機號和寄存器地址進行采集、解析、上報。
（2）與未開啟映射功能相比，可以通過將多個不同從機號的從機下的多個數據點，通過一條指令查詢多個從機下的多個數據點，實現邏 輯上的聚合。

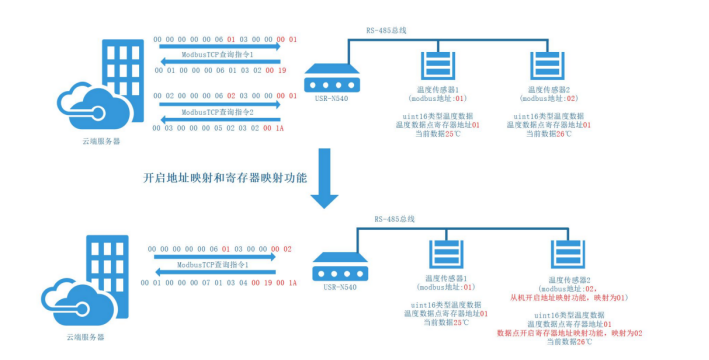

（3）示例：設備串口 1 下有從機地址為 01、02 兩個從機，01 從機下有一個數據點，寄存器地址 01,02 從機下也有一個數據點，寄存 器地址 01。若未開啟映射功能，使用 modbus 查詢，需要 01 03 0000 00001、02 03 0000 0001 兩條指令分別查詢。開啟映射功能后， 將 02 從機的從機地址映射為 01、數據點寄存器地址映射為 02，即可使用 01 03 0000 0002 一條指令查詢不同從機下的兩個數據點。
三、所需工具
(1) USR-N510 一臺
(2) USB 轉 RS485 串口線一根
(3) 網線一根
(4) 12V1A 電源適配器一個
(5) Modbus Slave 軟件：本文是以 modbus 從機模擬軟件模擬 modbusRTU 從機設備，實際應用中需要客戶連接自己的 Modbus 從機設備。
四、操作步驟

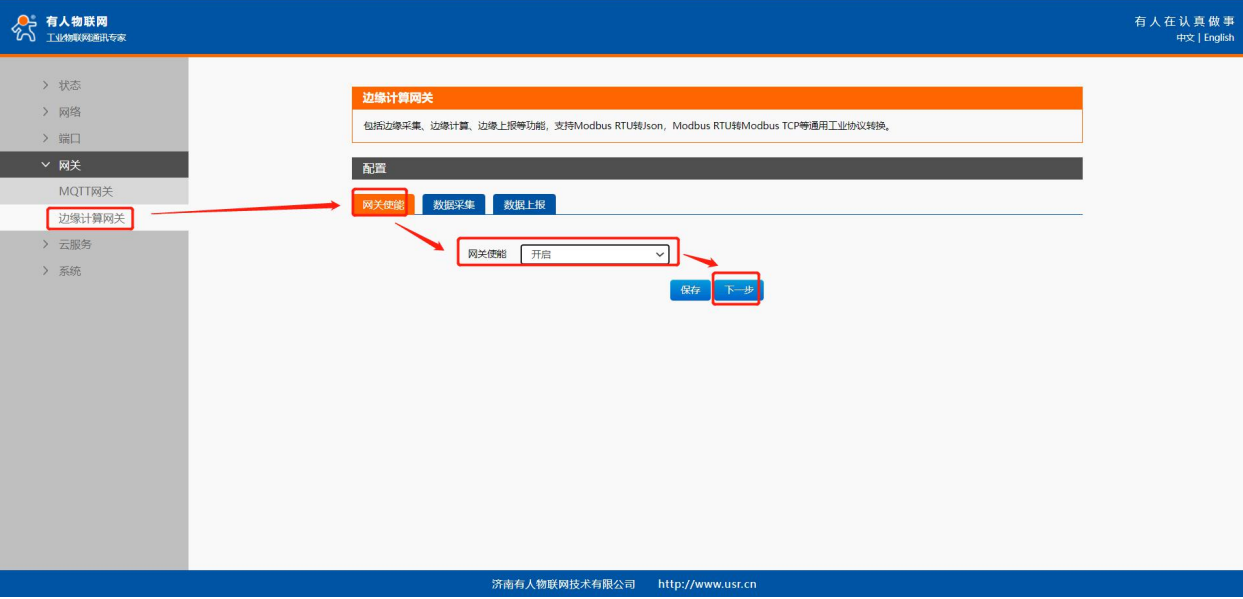

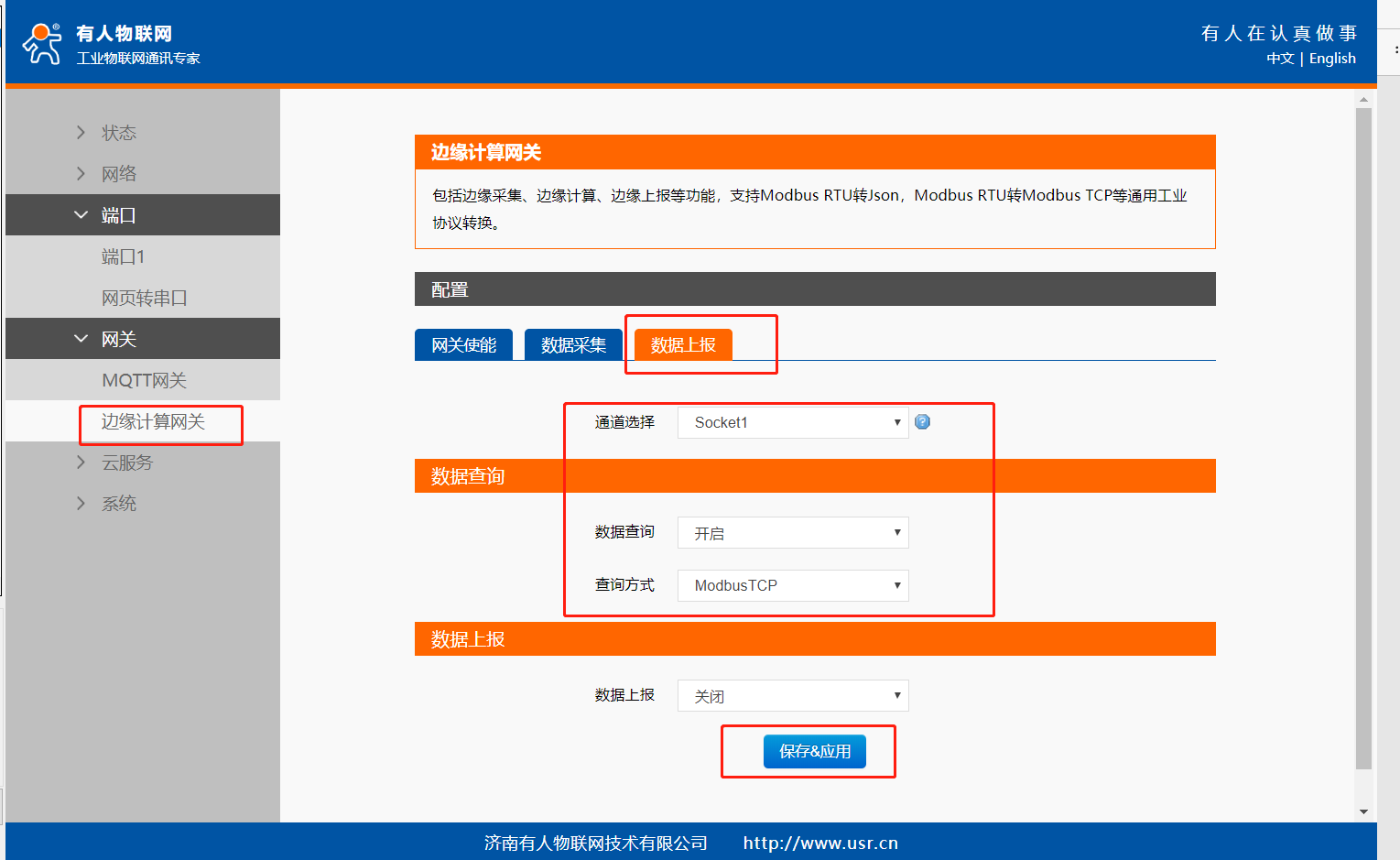

(1)進入N510的內置網頁，選擇網關下面的邊緣計算網關
在“網關使能”配置項中將“網關使能”開啟
點擊“下一步”跳轉到“數據采集”
設備名稱：當前配置從機名稱，不可為中文，不可重復

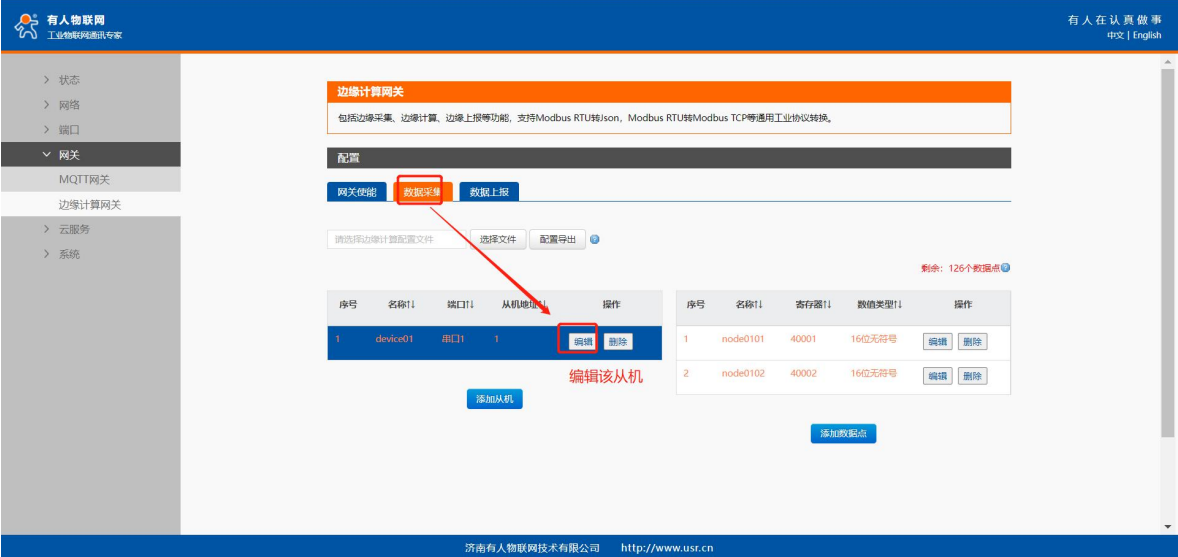

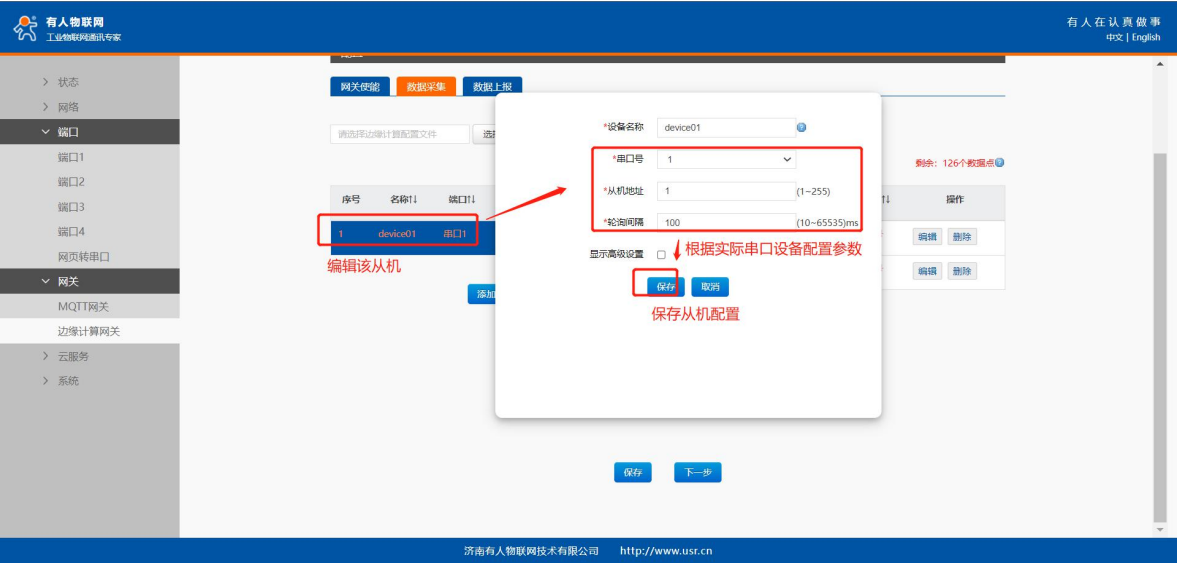

（2) 在“數據采集”配置頁選中默認從機，點擊“編輯”
根據實際待采集的從機設備配置參數
本例中配置串口號 1，從機地址 1，輪詢間隔 100
點擊“保存”該從機。
編輯數據點參數
配置溫度數據點參數如下： （支持最多添加 128 個數據點）

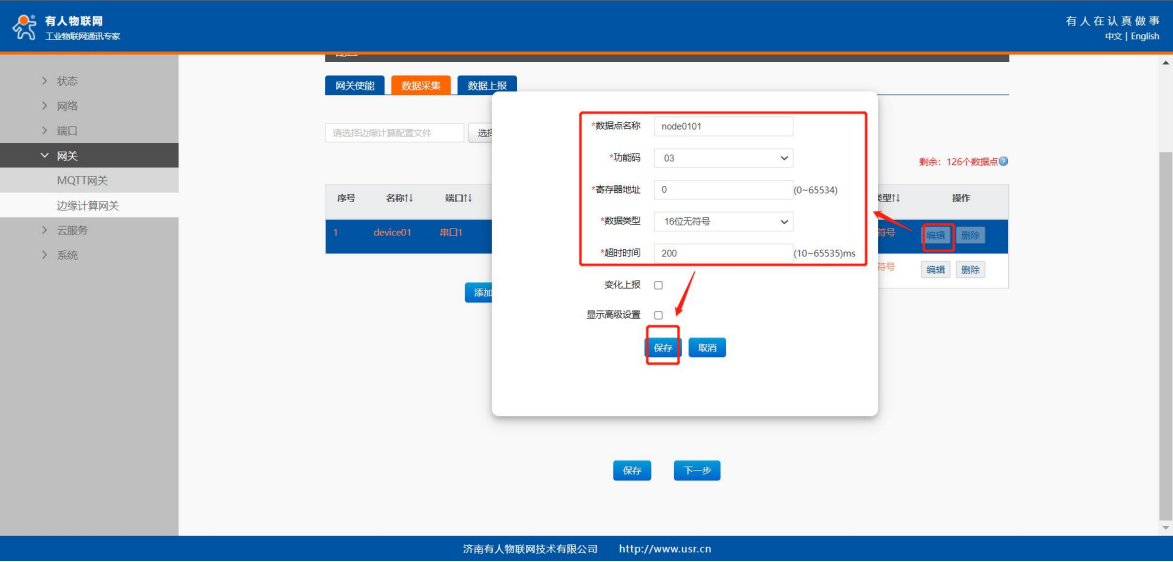

（1）編輯數據點 1
（2）設置數據點名稱 node0101
（3）功能碼選擇 03
（4）寄存器地址設置 0
（5）數據類型選擇“16 位無符號”
（6）超時時間設置 200
（7）點擊“保存”，保存該數據點配置
配置濕度數據點參數如下：

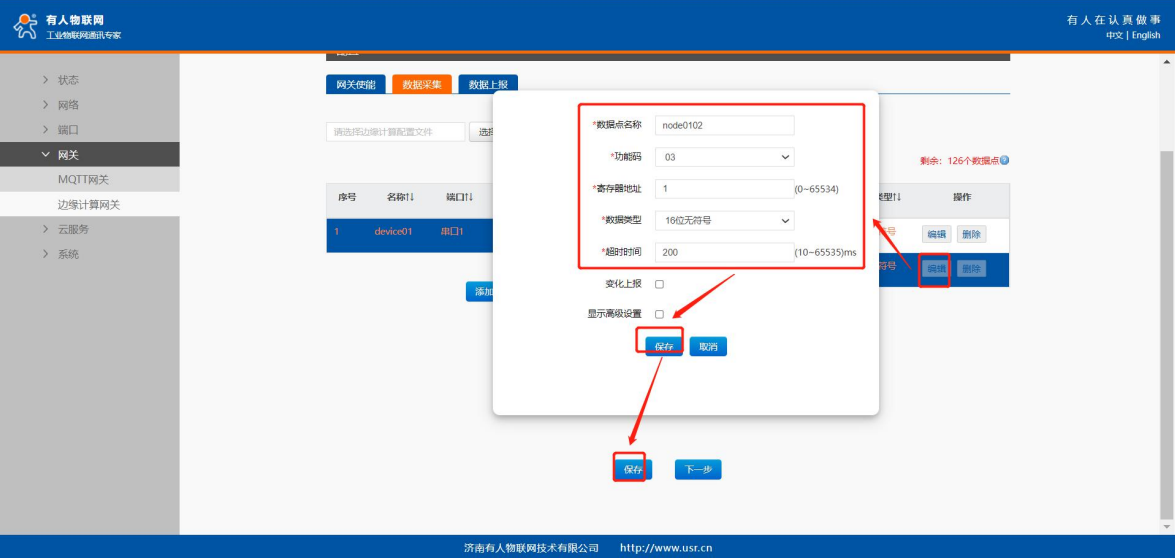

（1）編輯數據點 2
（2）設置數據點名稱 node0102
（3）功能碼選擇 03
（4）寄存器地址設置 1
（5）數據類型選擇“16 位無符號”
（6）超時時間設置 200
（7）點擊“保存”，保存該數據點配置

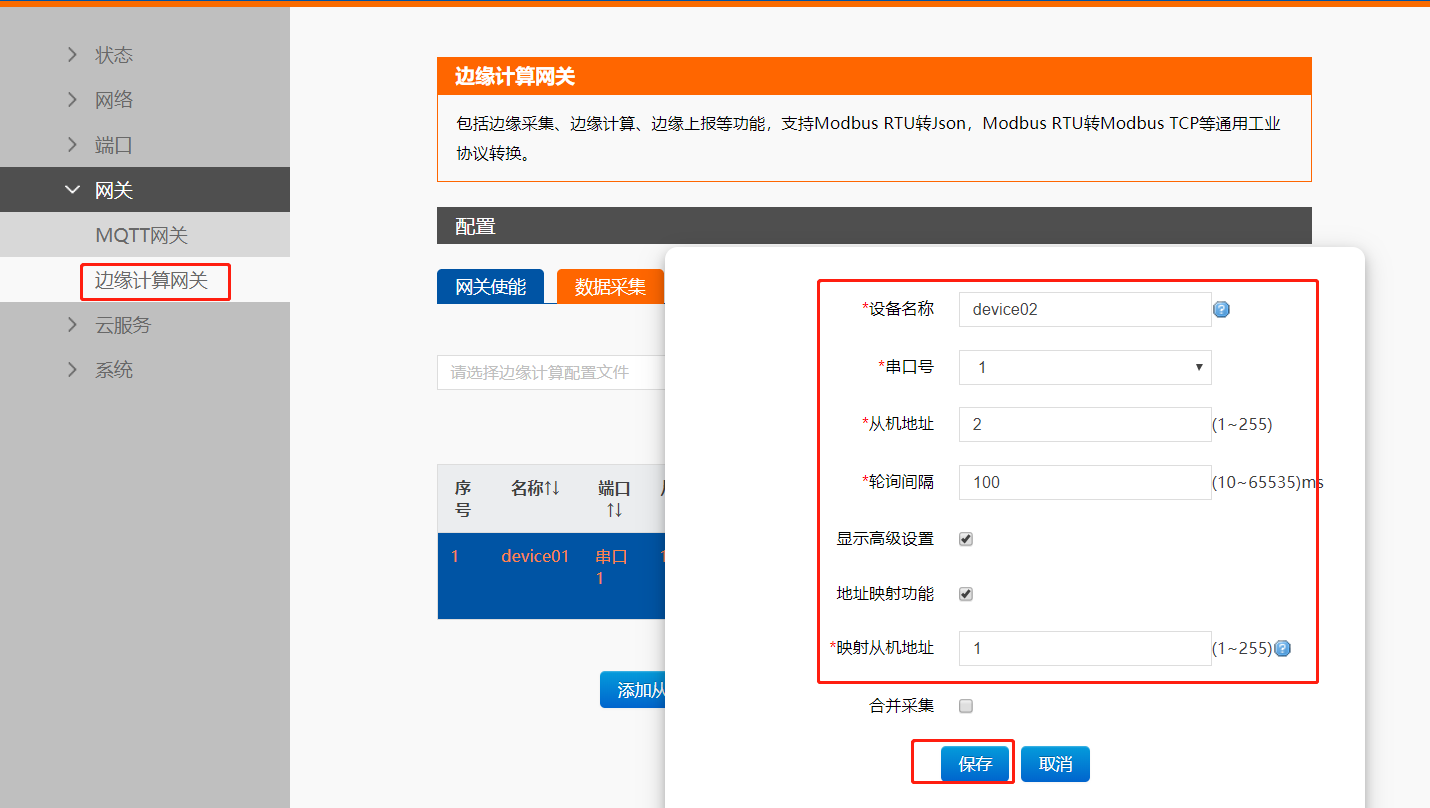

開啟從機地址映射：
（1）添加從機設備:device02
（2）串口號：1
（3）從機地址：2

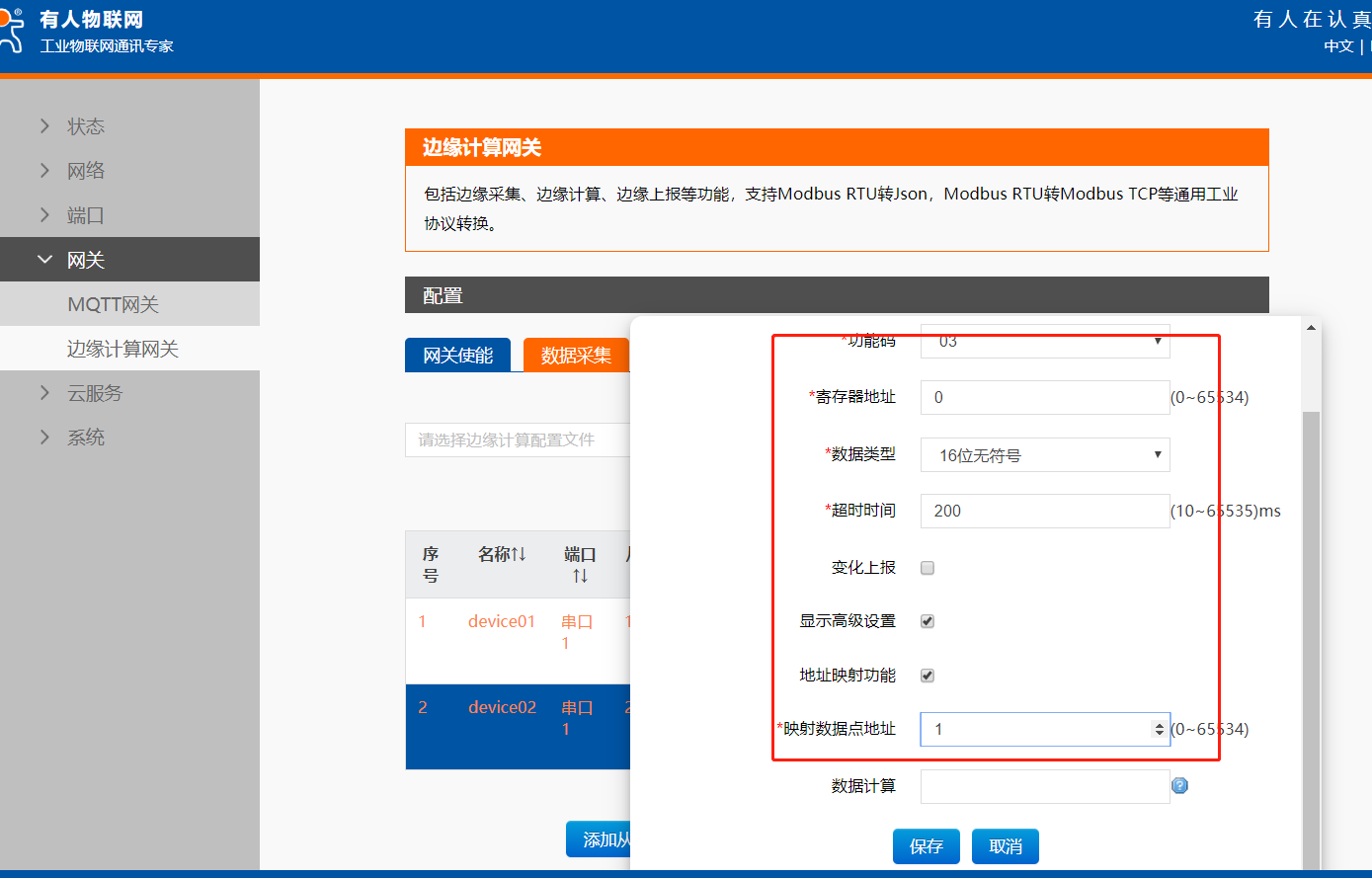

（4）開啟顯示高級設置、開啟地址映射功能、填寫映射從機地址1
開啟寄存器地址映射：
（1）填寫數據點名稱：node0201
（2）功能碼選擇 03
（3）寄存器地址設置 0
（4）數據類型選擇“16 位無符號”
（5）超時時間設置 200
（6）點擊“保存”，保存該數據點配置

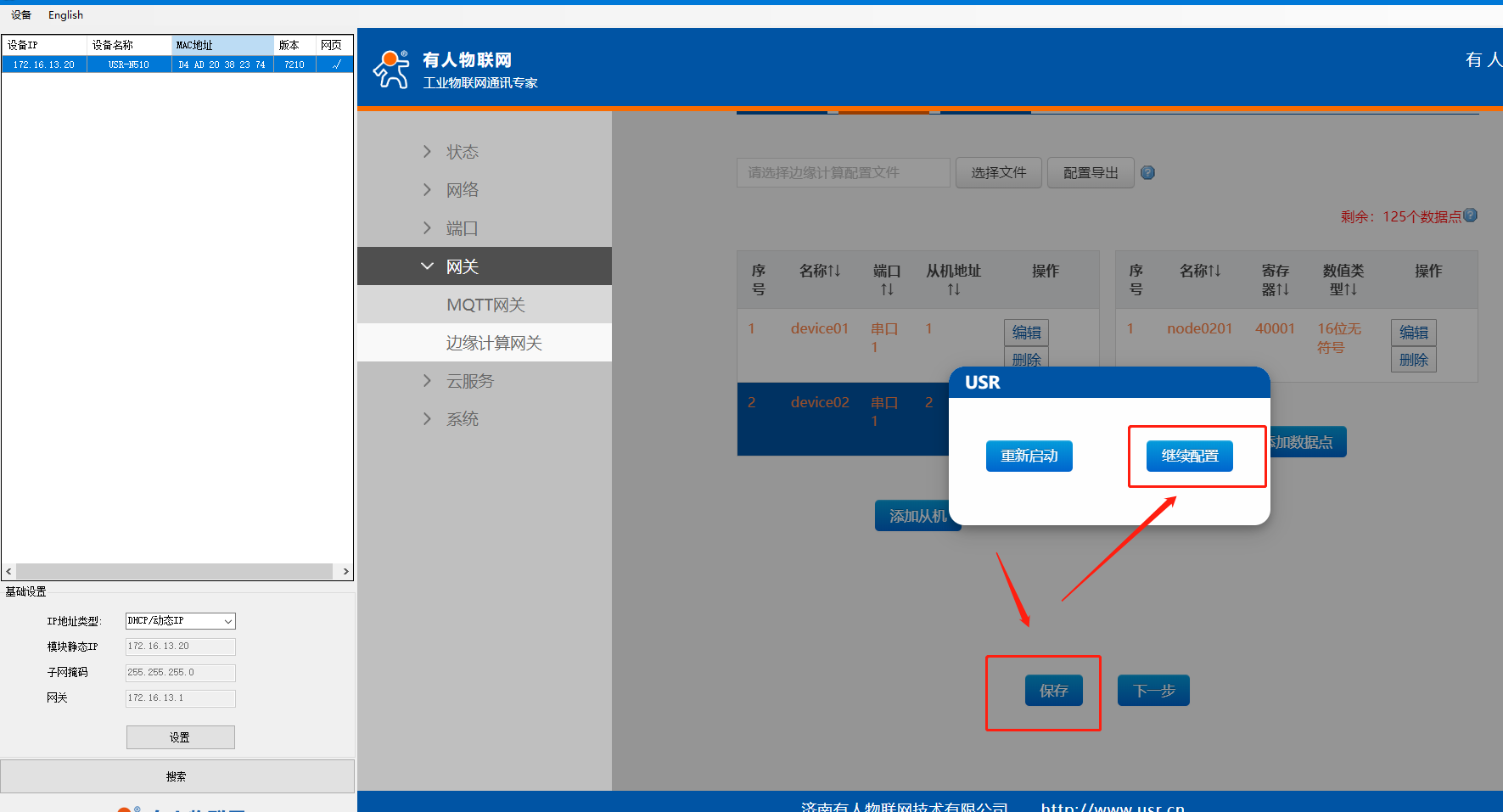

點擊頁面最下方的“保存”會彈出提示框，因后續還需要配置串口參數，所以在此頁面點擊“繼續配置”按鈕，然后點擊“端 口”--“端口 1”進行下一步的“串口配置”過程。
配置串口參數

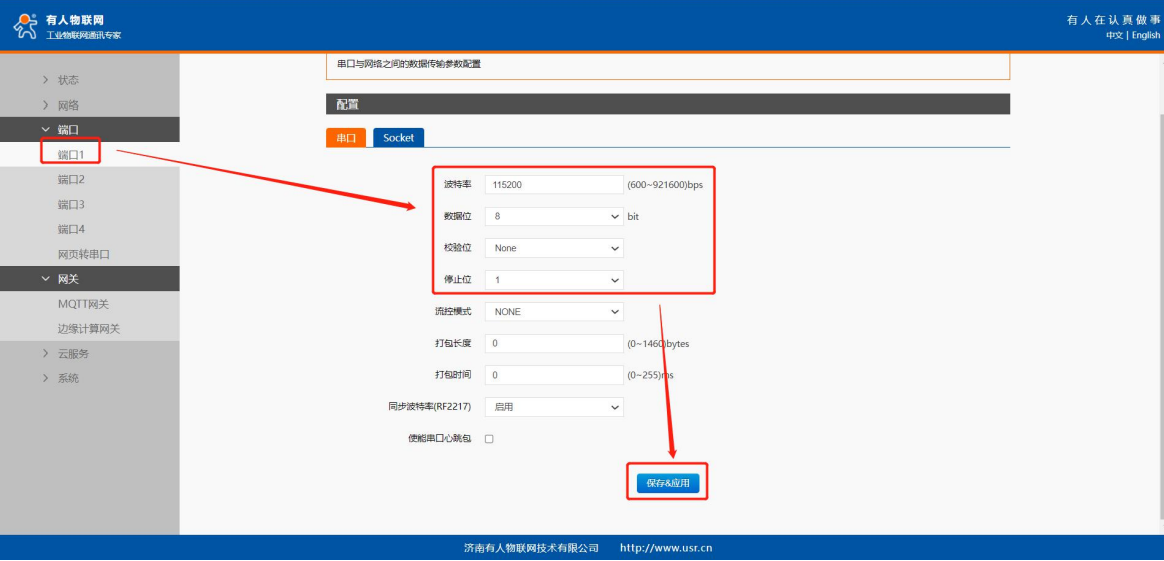

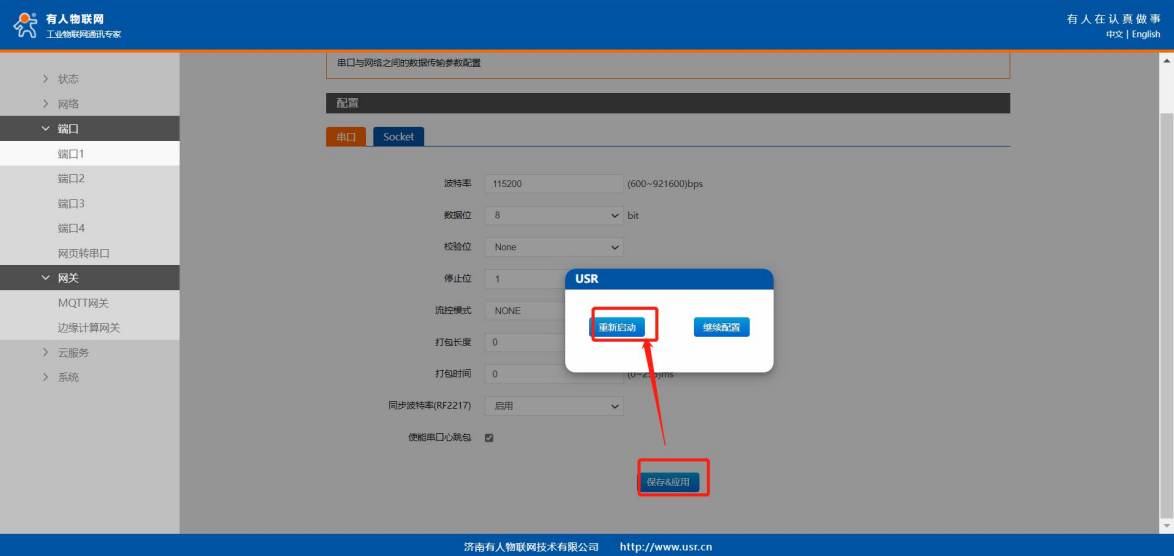

(1) 在“端口”--“端口 1”界面配置端口 1 串口參數
(2) 根據實際待采集的從機設備配置參數，本例中配置波特率為 115200，數據位為 8，校驗位為 None，停止位為 1 。
(3) 點擊“保存&應用”，會彈出提示框，因此例中所有的配置項均已配置完成，所以點擊“重新啟動”，令配置生效。 設備中的所有功能，配置完成都需要點擊下方保存按鍵，最終需要重啟后生效。以下不再提示。

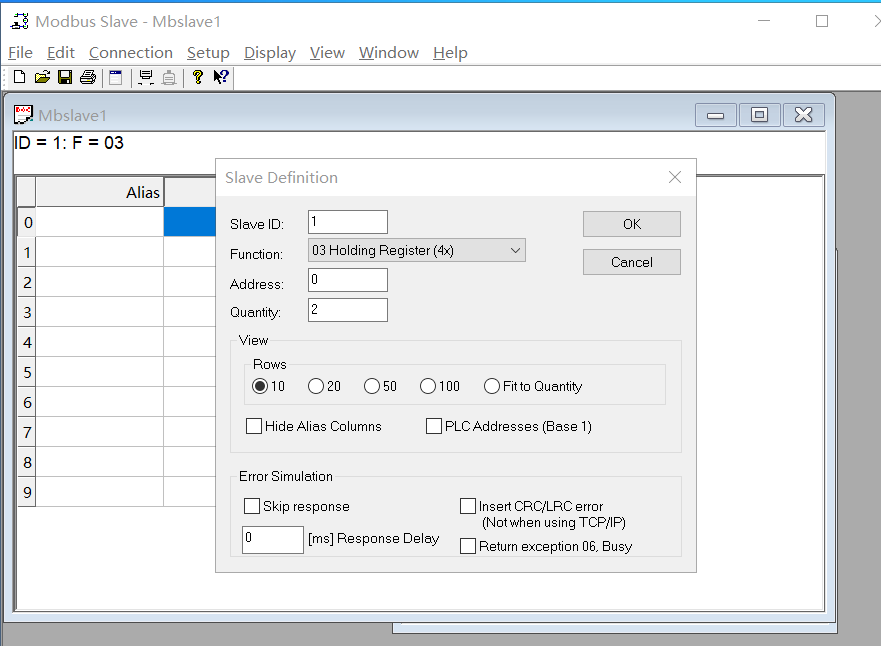

配置從機模擬軟件 “Setup”--“Slave Definition”界面，配置從機信息如下：
（1）從機地址“Slave ID”填 1
（2）功能碼“Function”選擇 03
（3）寄存器起始地址“Address”填 0
（4）寄存器數量“Quantity”填 2 即可
（5）配置完成后點擊“OK

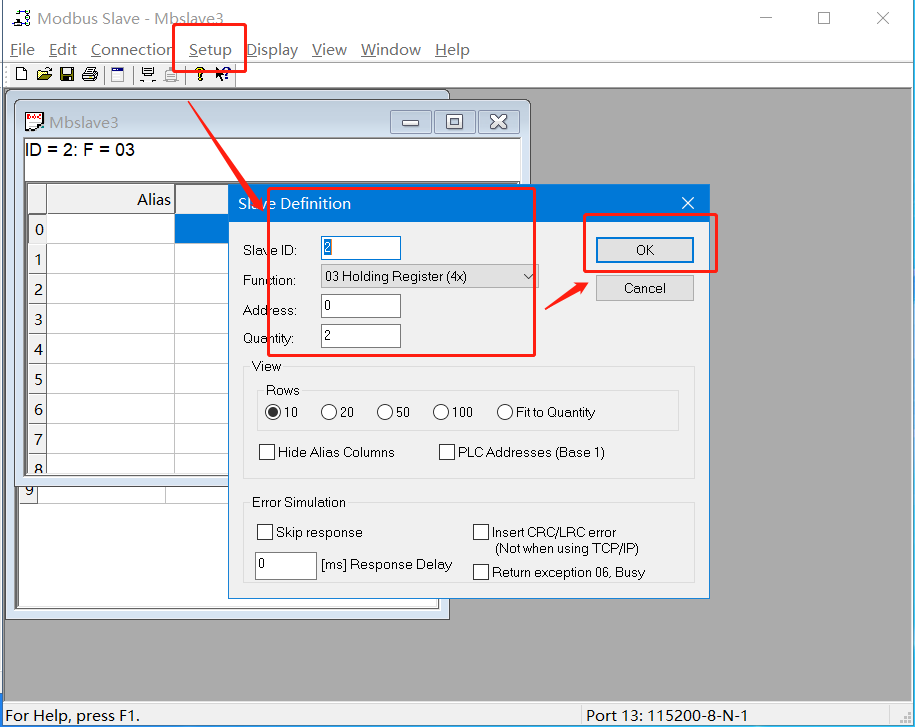

配置從機2的信息：
（2）從機地址“Slave ID”填 2
（2）功能碼“Function”選擇 03
（3）寄存器起始地址“Address”填 0
（4）寄存器數量“Quantity”填 2 即可
（5）配置完成后點擊“OK

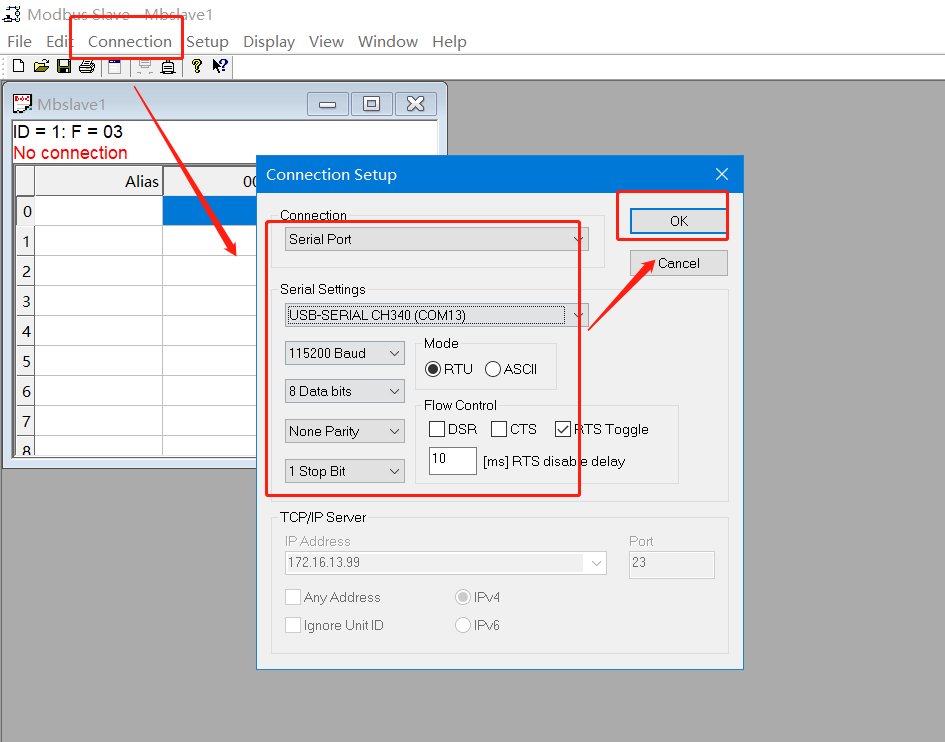

在“connection”--“connect”頁面配置連接參數，如下：
（1）“connection”選擇”Serial Port”
（2）“Serial Settings”選擇對應的串口（可在電腦設備管理器界面查看）
（3）波特率、數據位、校驗位、停止位配置和 N540 的串口參數一致
（4）“Mode”選擇 RTU
（5）配置完成后點擊“OK”

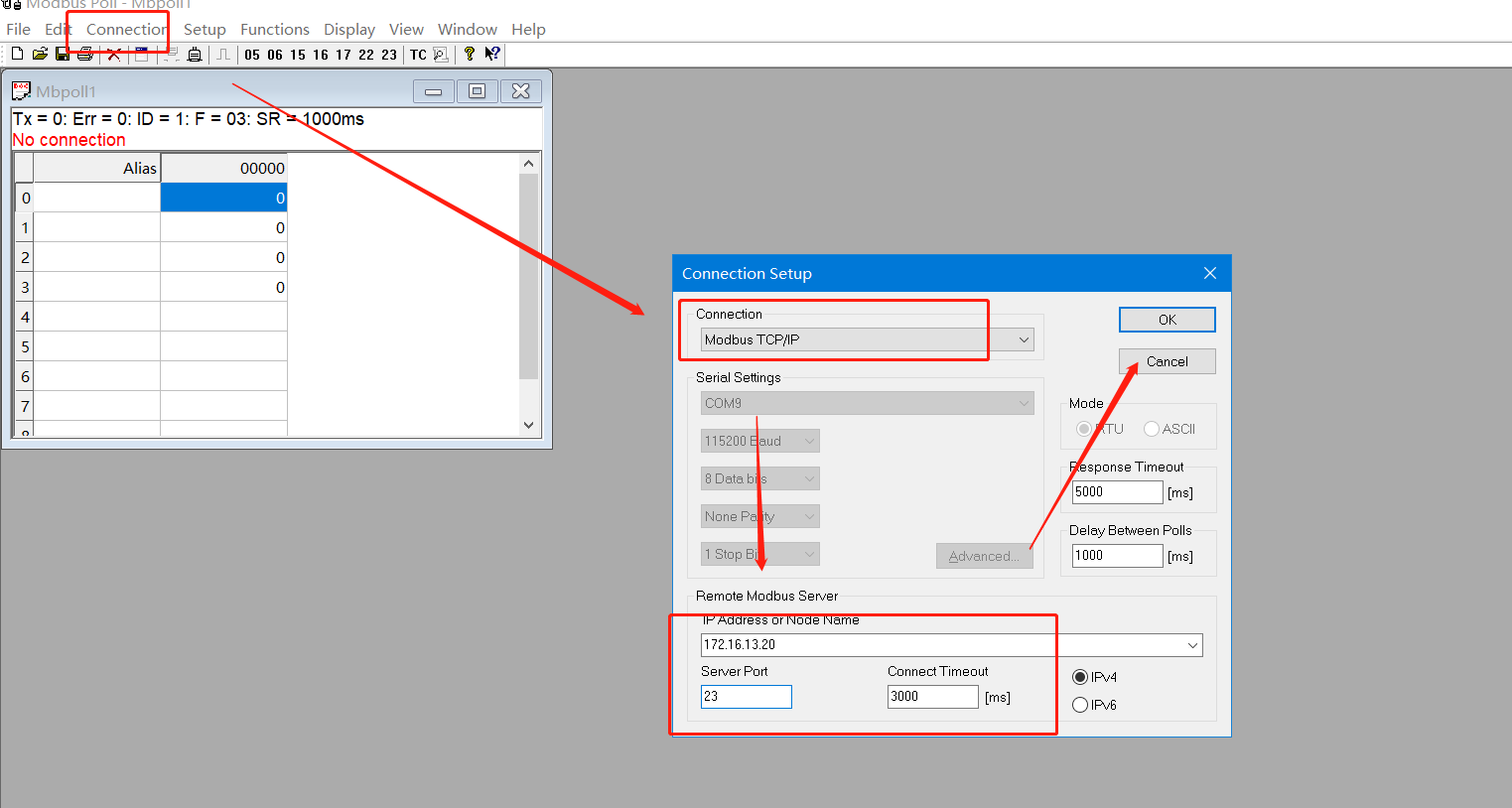

使用 modbus Poll 模擬云端進行查詢，“Connection”--“connect”界面配置連接參數：
（1）“Connection”選擇“Modbus TCP/IP”
（2）“IP Address or Node Name”填寫 N510 的 IP，該 IP 可以通過設置軟件搜索設備，然后在設備列表中查看設備 IP
（3）“Server Port”填寫 N510 的本地端口

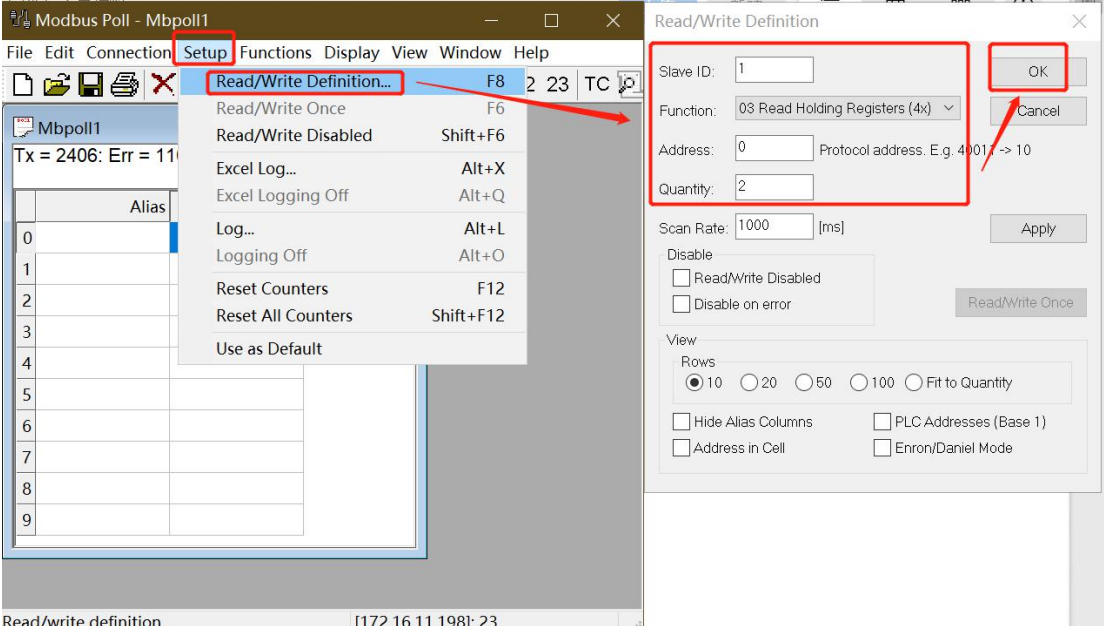

Setup”--“Read/Write Definition”頁面配置目標從機信息：
（1）從機地址“Slave ID”填 1
（2）功能碼“Function”選擇 03
（3）寄存器起始地址“Address”填 0
（4）寄存器數量“Quantity”填 2

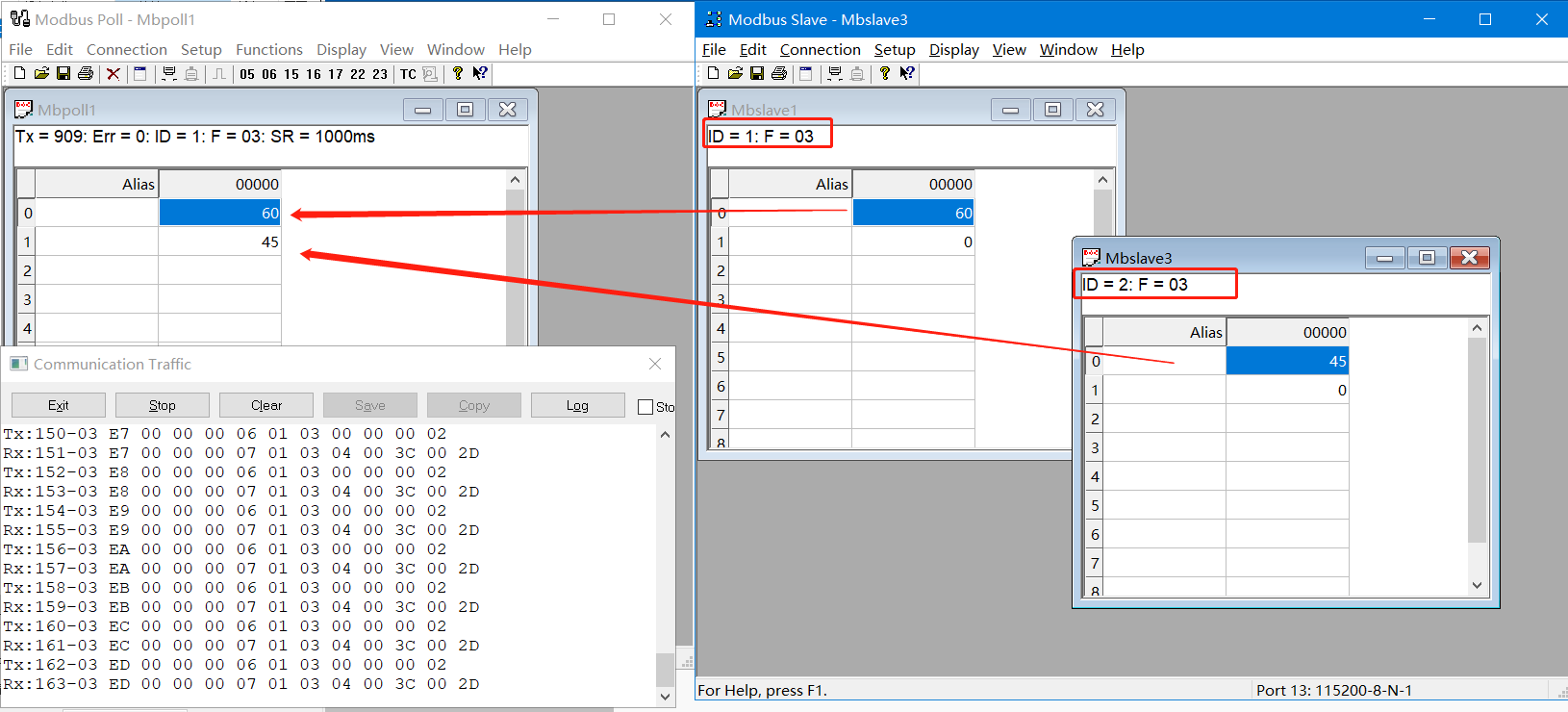

測試結果如圖：
