USR-N580和虛擬串口局域網一對一通訊案例
一、資料下載
1、串口網絡調試助手http://www.ggxxsw.cn/Download/27.html
2、USR-N580-H7設置軟件：
（新版本）H7系列的設置軟件 N580/N540/N520/N510/410S/ED2
（老版本）M4系列設置軟件410s/N510/520/540/580/668/e2/ed2
3、USR-N580-H7說明書

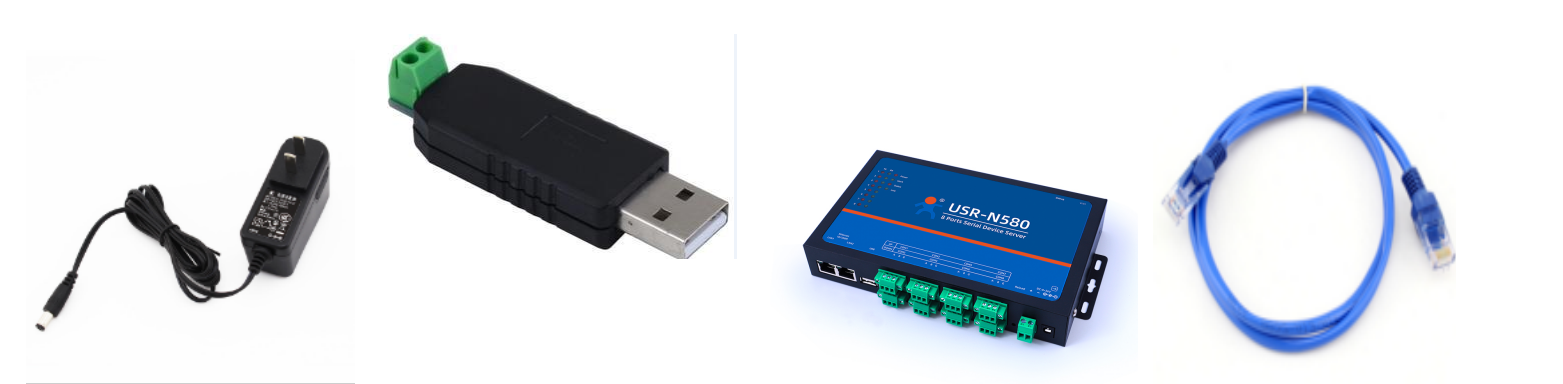

二、準備工作
1、USR-N580-H7產品 數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺
|
|
|

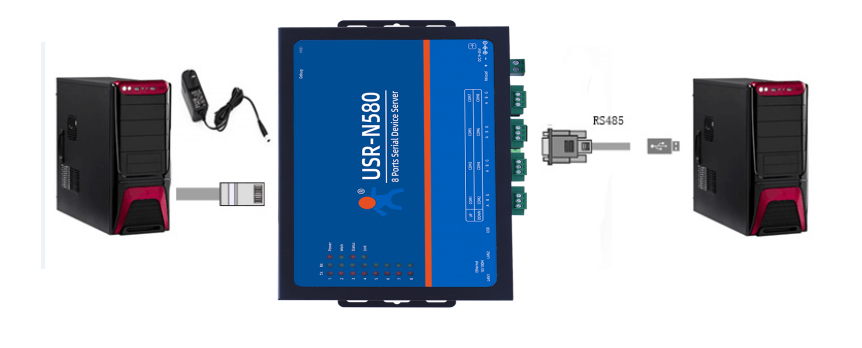

三、連接框圖
四、硬件連接和電腦設置
1、硬件連接：
USR-N580-H7產品，USB-RS485串口線接N580串口一，注意485接線線序，USB-RS485 A線接N580 串口一的A端子，USB-RS485 B線接N580 串口一的B端子，USB頭插入電腦USB口。
N580網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N580用12V電源適配器供電。
2、指示燈狀態：
1) POWER燈：電源指示燈，只要電源連接正常，指示長燈亮。
2) WORK燈：Work指示燈，N580工作狀態指示燈，只要N580正常工作，指示燈閃亮，如果指示燈長亮或者是長滅，表示N580在不正常工作狀態，需要斷電重啟。
3) 485TX燈：N580 RS485發送指示燈，發送數據時會閃亮。
4) 485RX燈：N580 RS485接收指示燈，接收數據時會閃亮。
3、電腦設置：

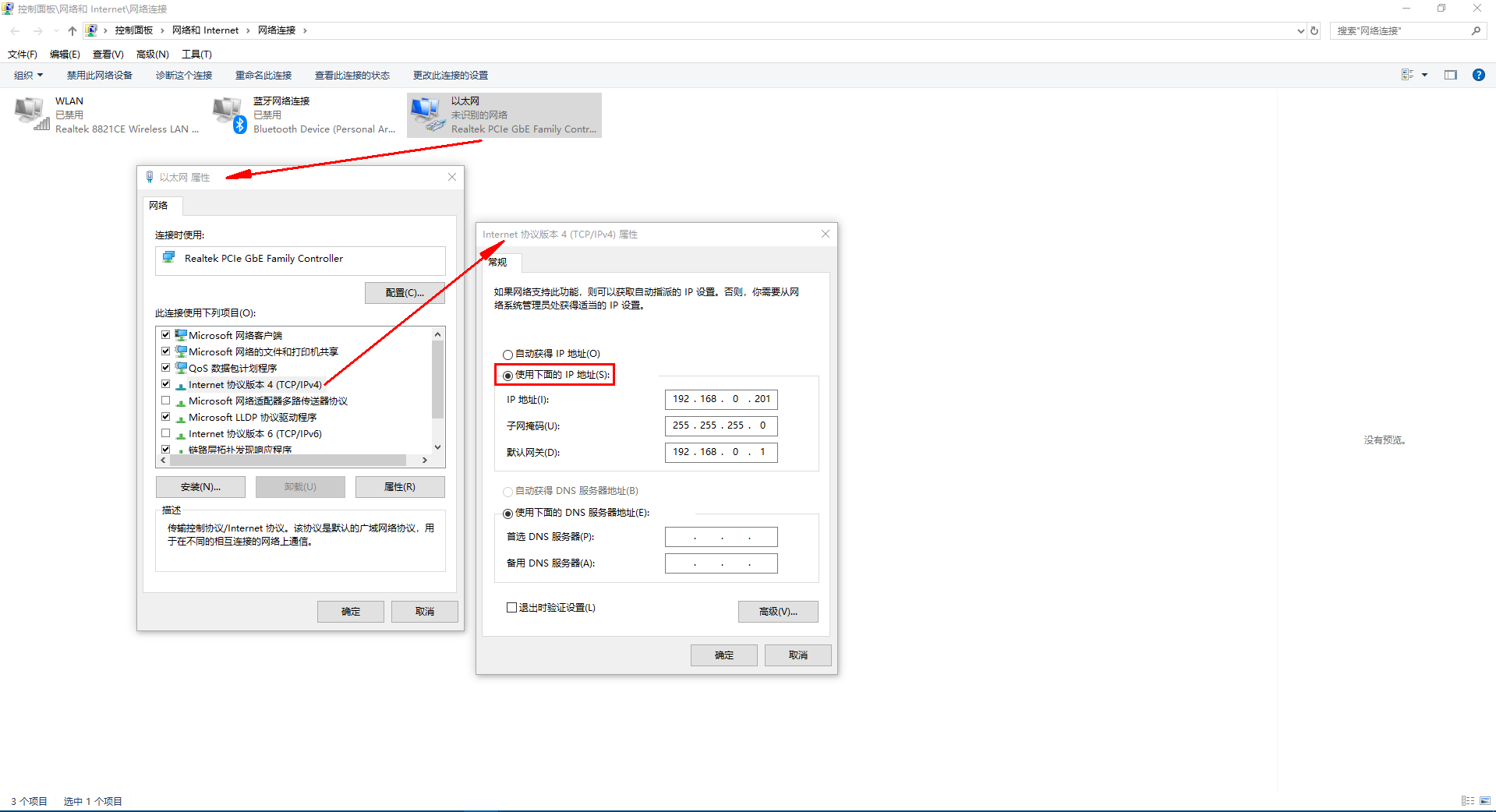

1）電腦本地連接，IP設置和N580 IP同網段，N580默認IP是192.168.0.7，網關192.168.1.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.1.1

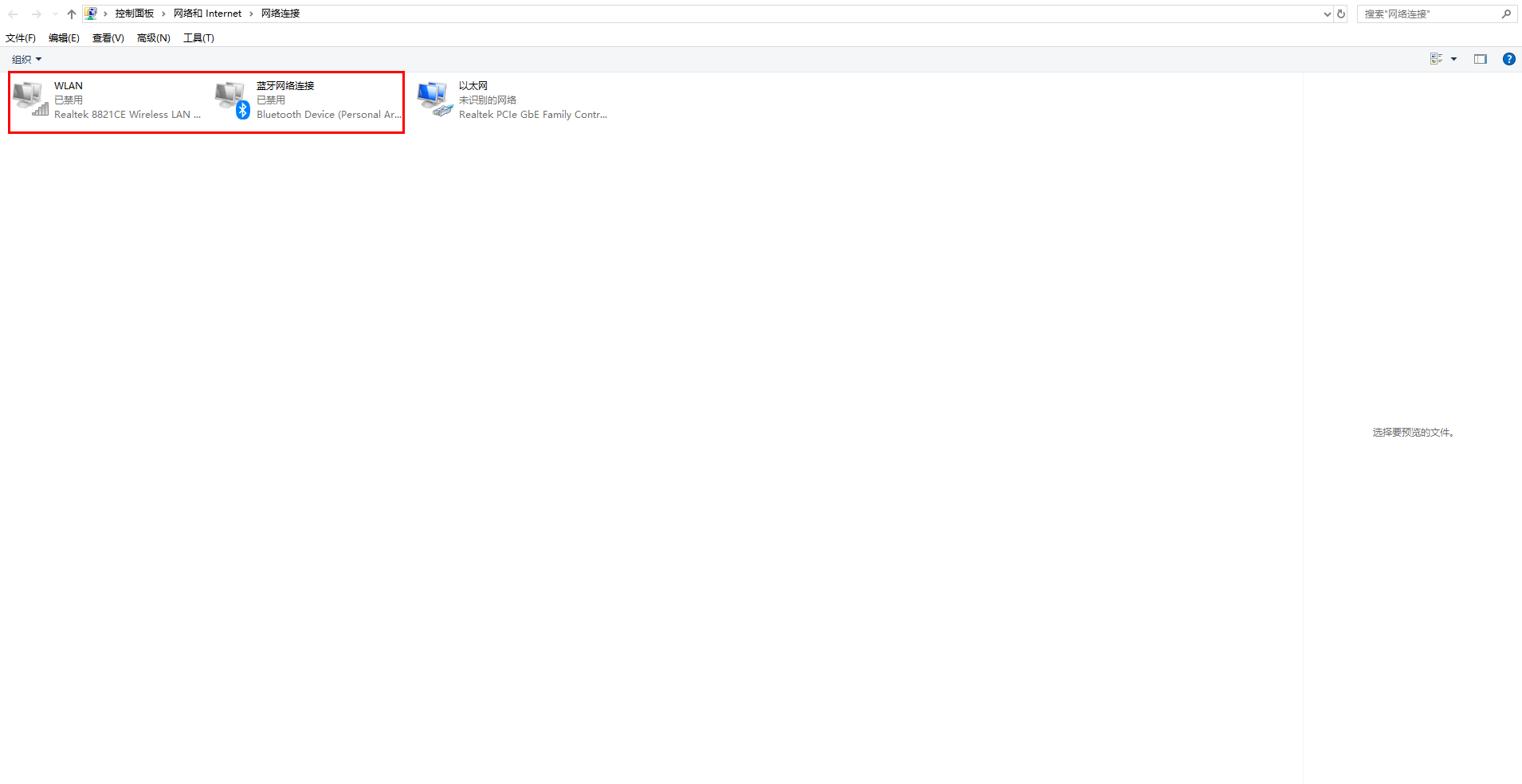

2）電腦禁用其他網卡

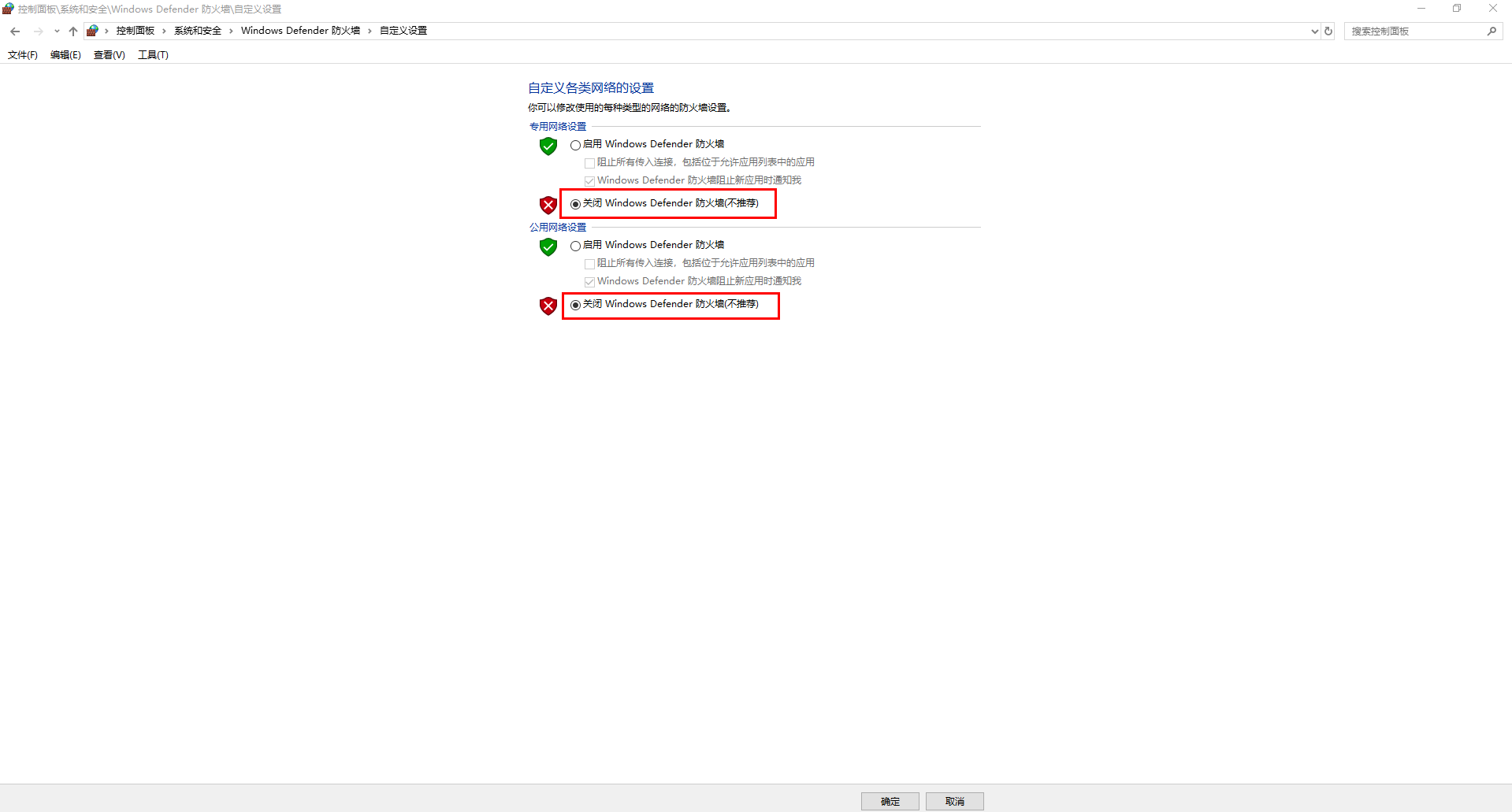

3）電腦關閉防火墻
五、產品參數設置

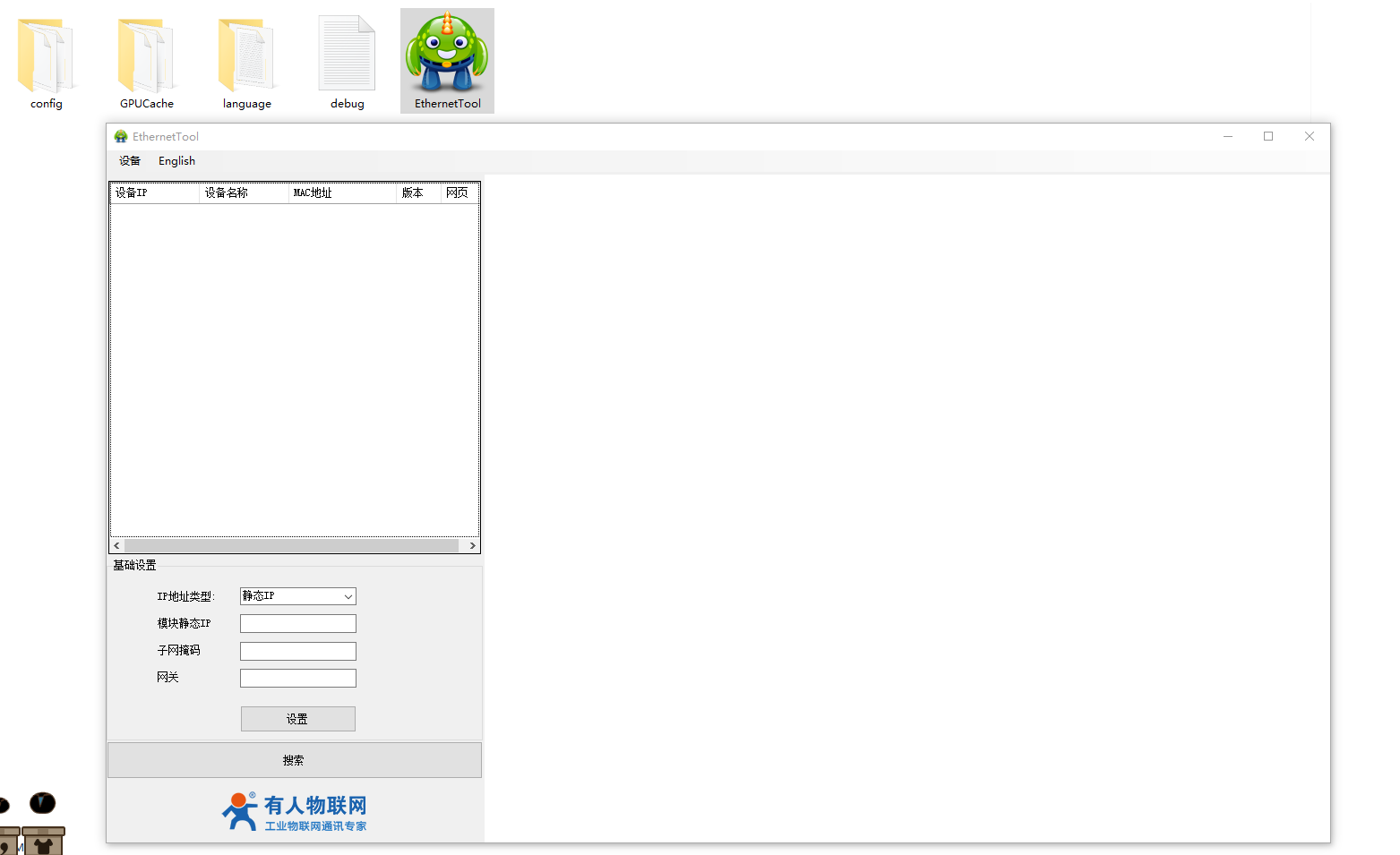

1、下載并打開H7系列配置軟件：

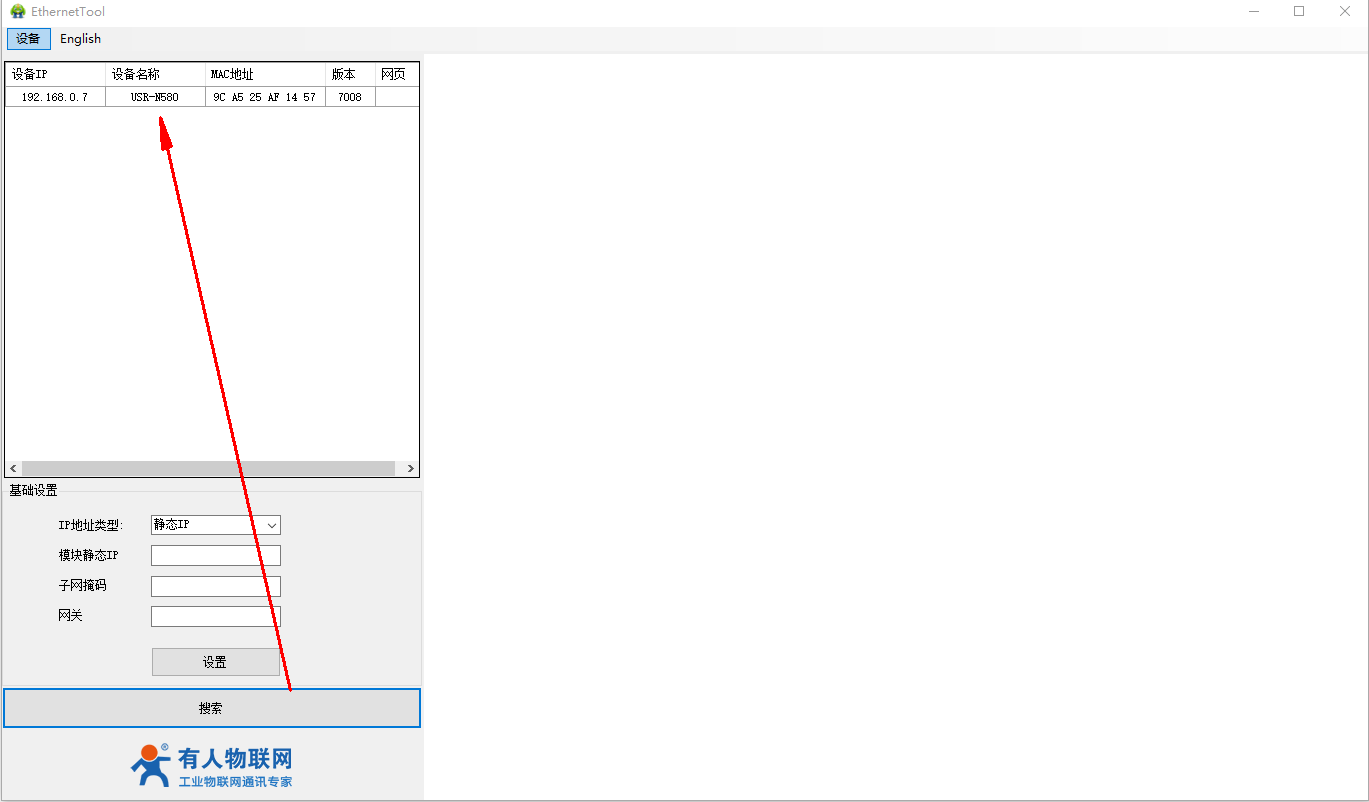

2、搜索設備
用H7系列配置軟件搜索N580設備，單擊搜索

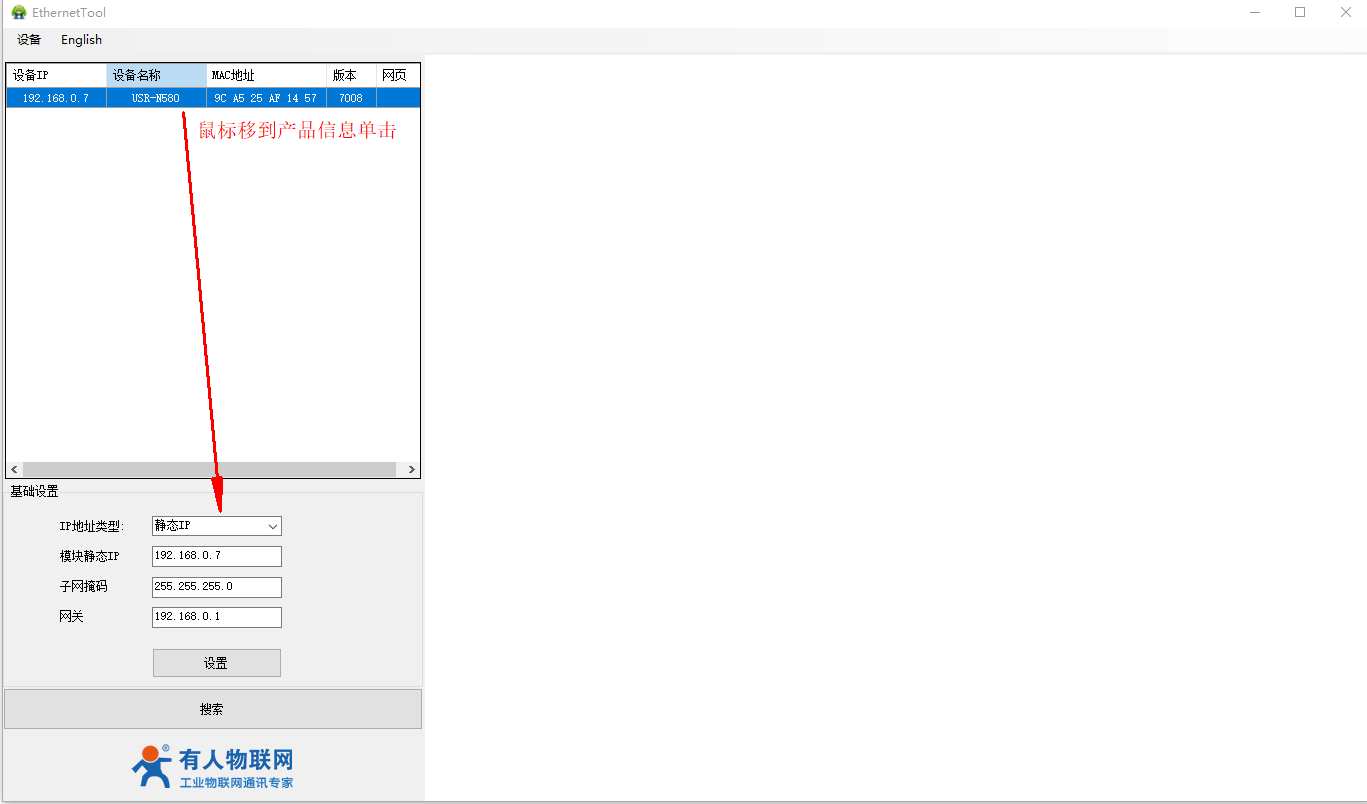

3、單擊產品名稱顯示信息
顯示IP 192.168.0.7之后，鼠標單擊產品信息，基礎設置顯示IP類型、IP、子網掩碼、網關信息。

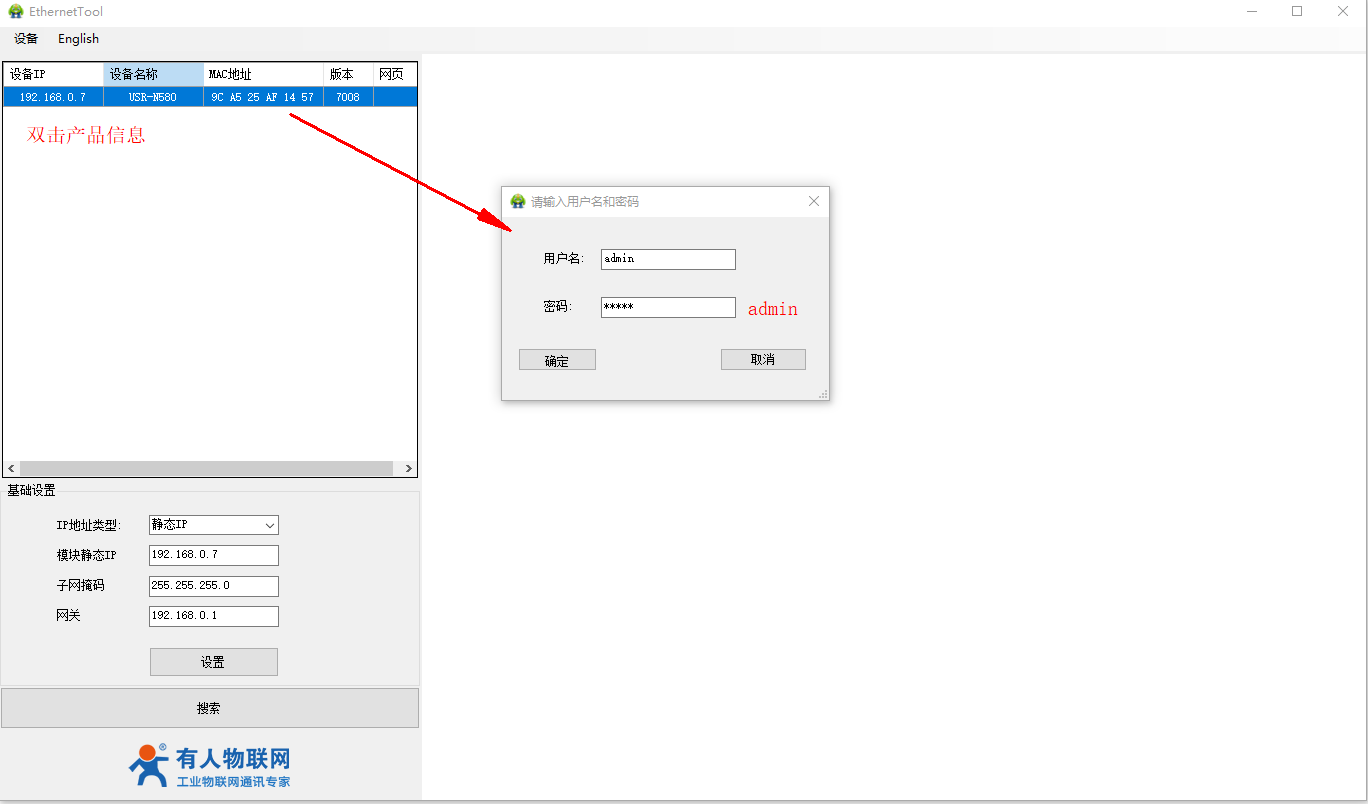

4、雙擊產品名稱顯示登錄

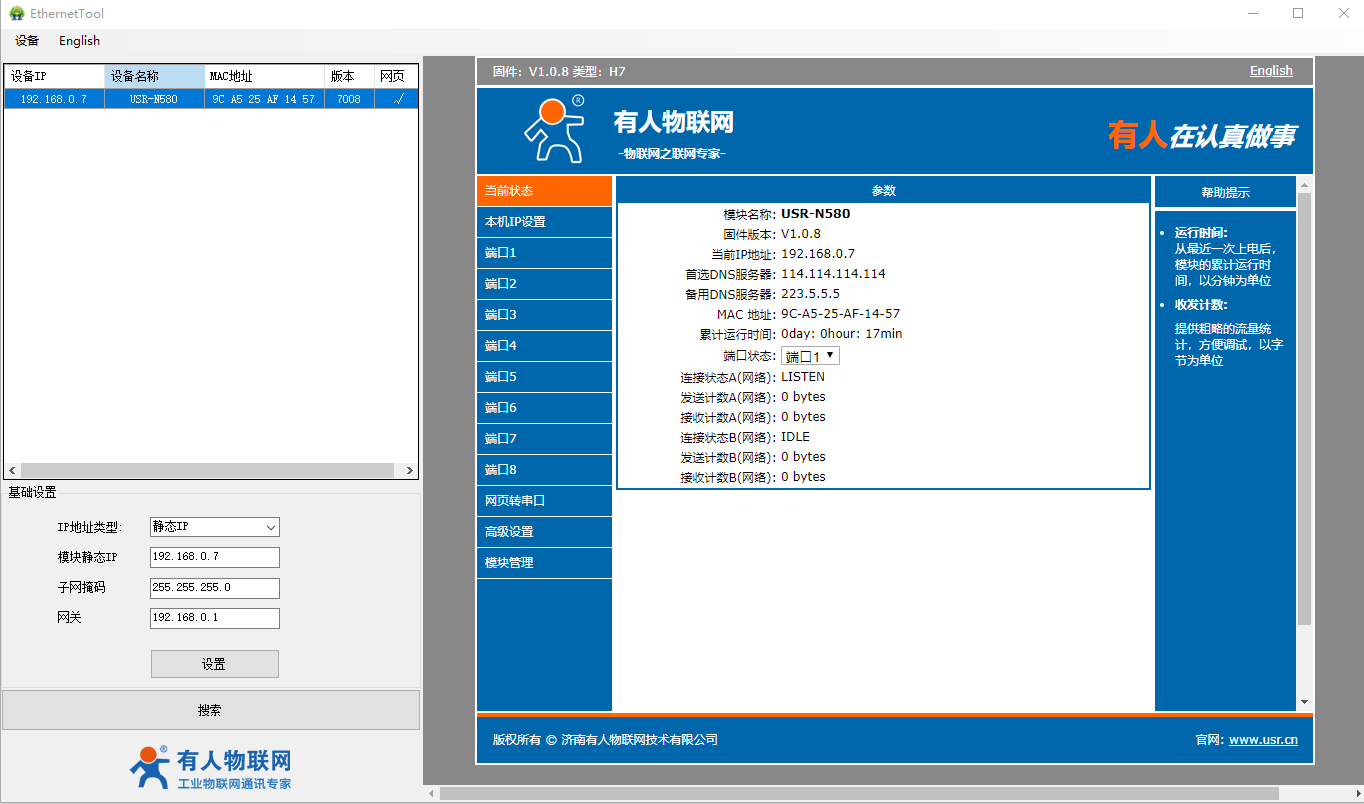

鼠標雙擊產品信息，會彈出登錄框。用戶名和密碼都是admin。登錄之后，查詢參數

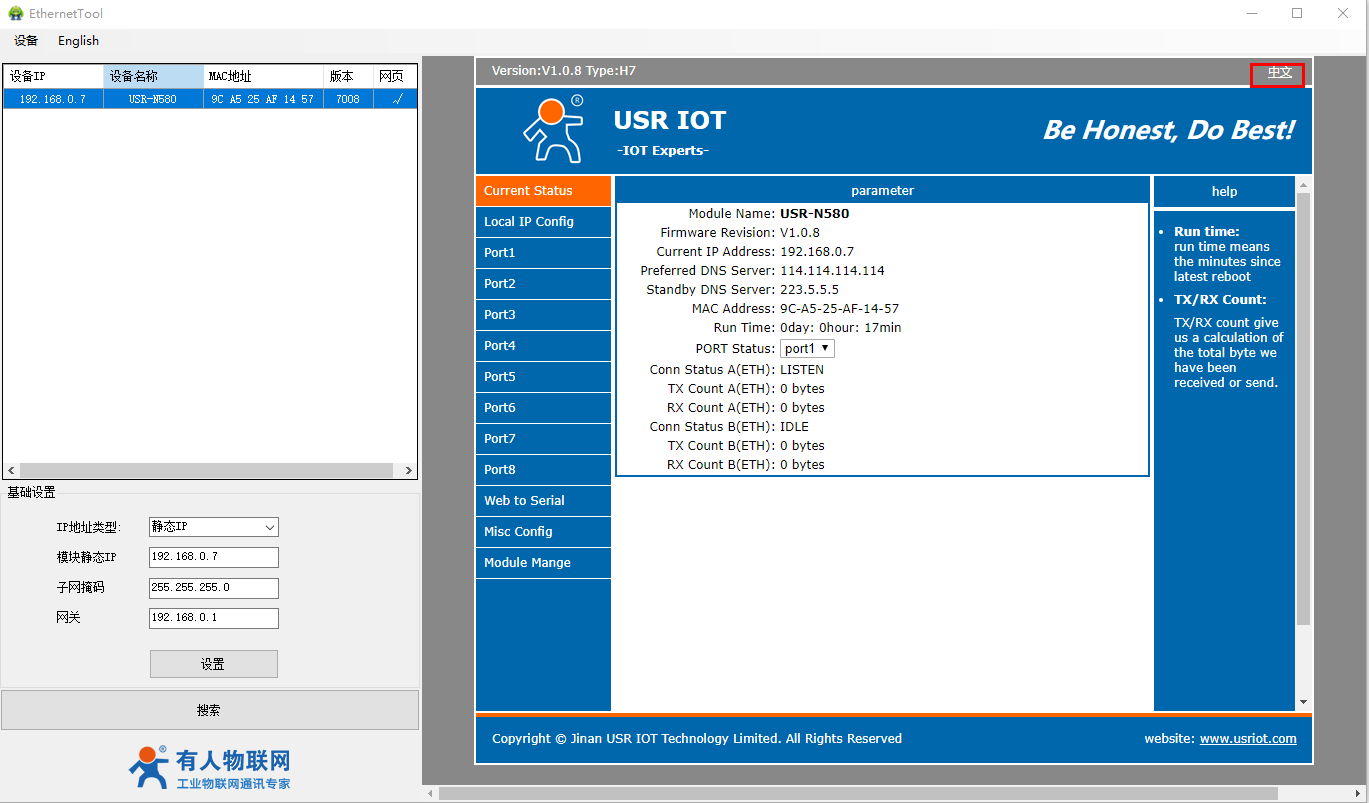

5、英文顯示切換中文
英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

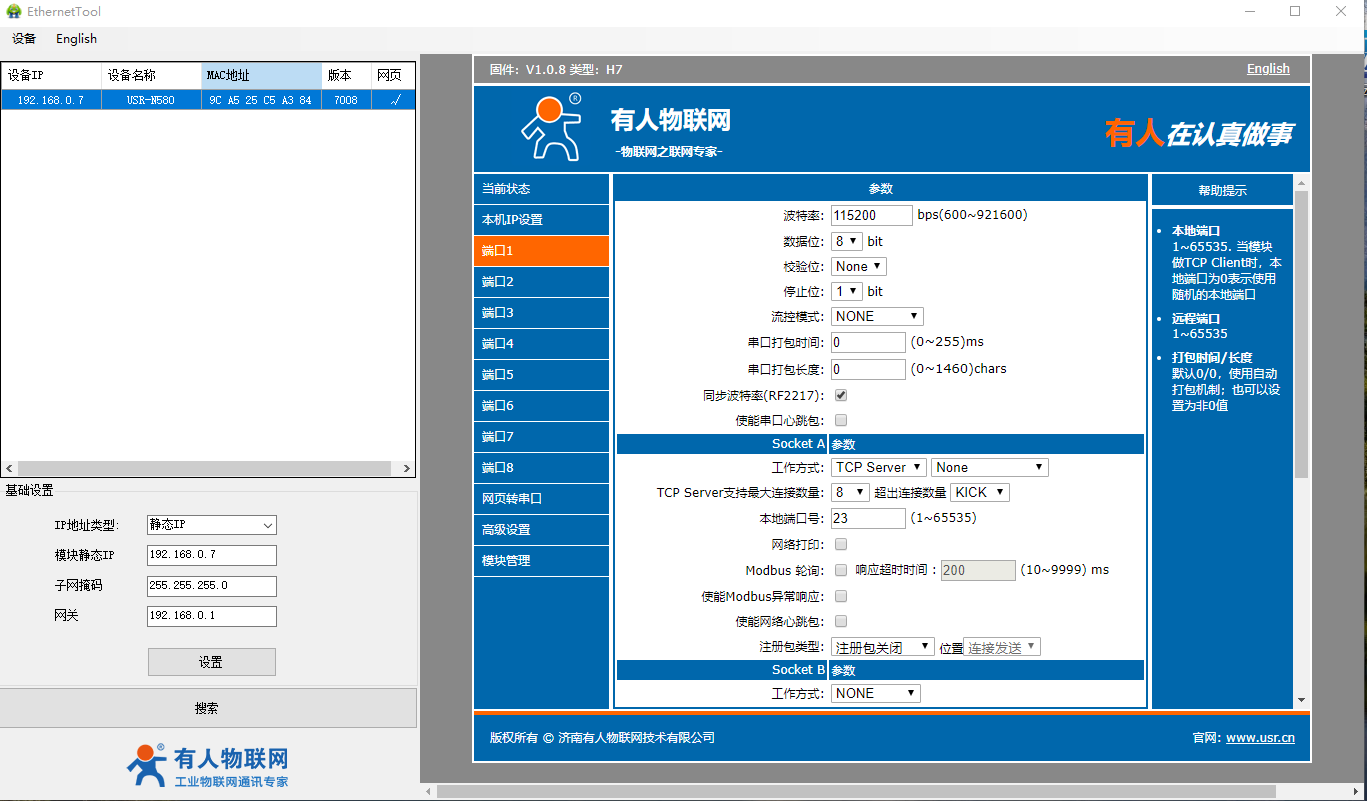

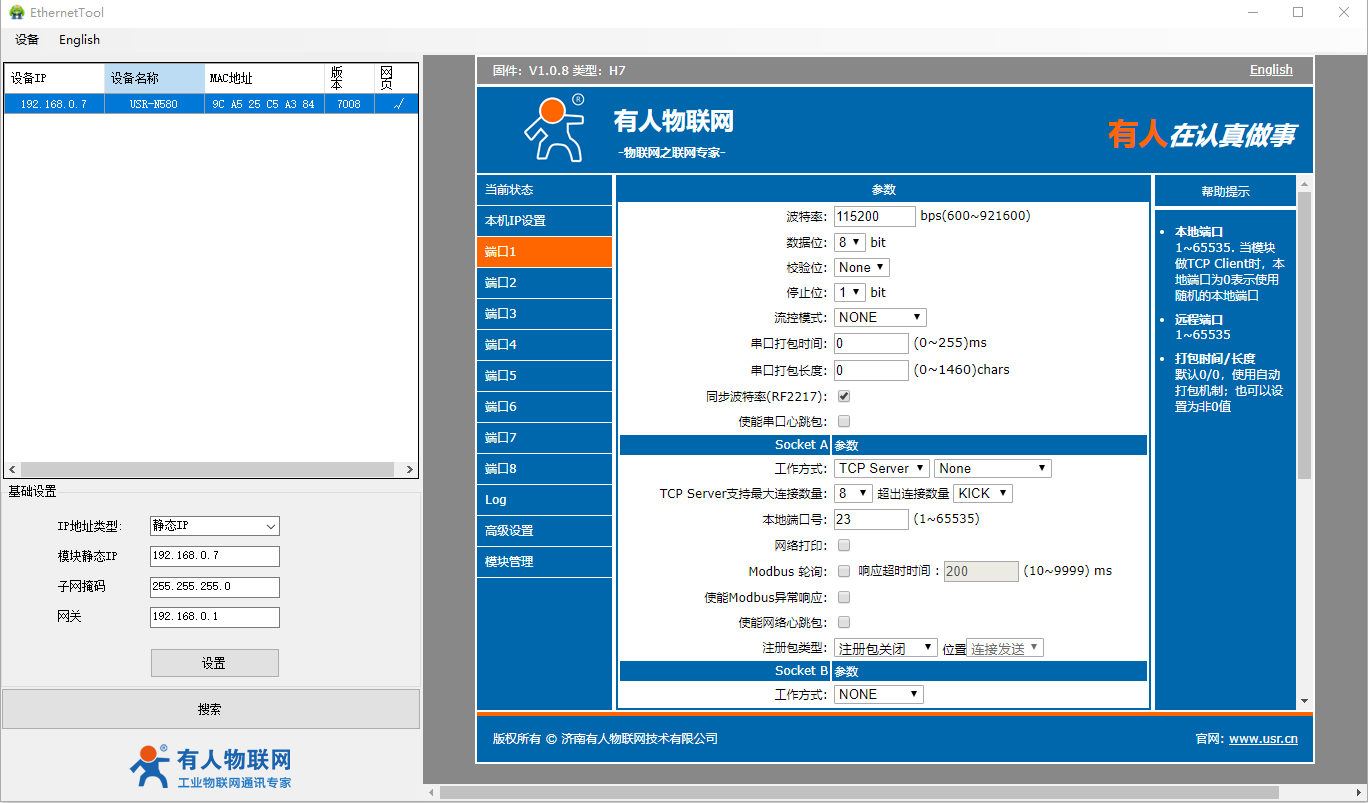

6、檢查端口1的RS485參數
默認工作方式是TCP server，本地端口號23

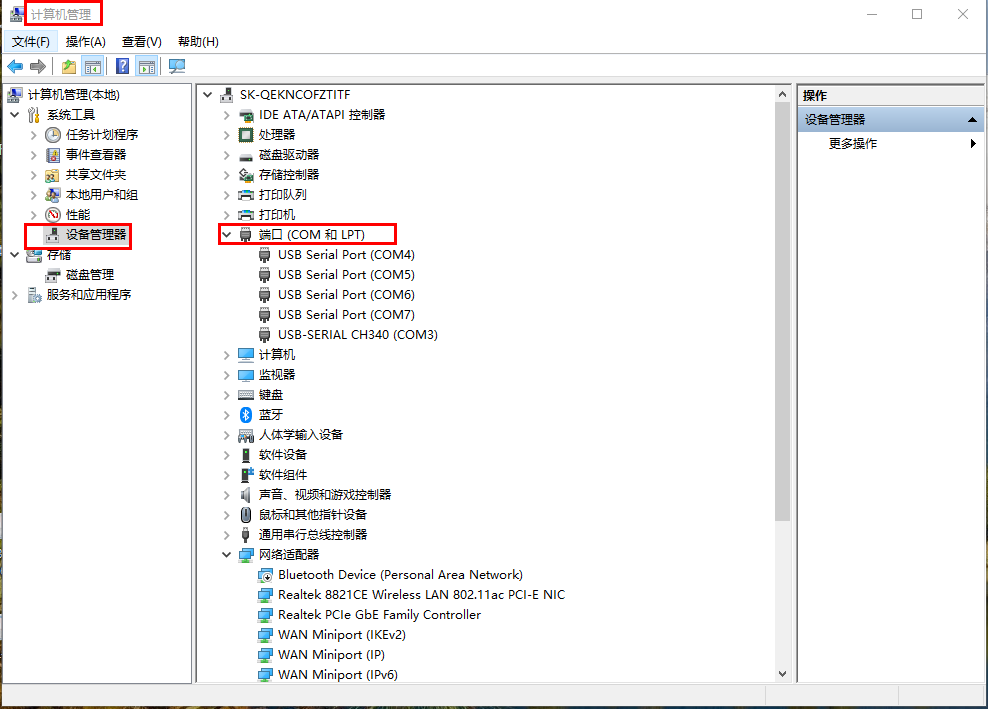

7、檢查USB-RS485串口線的COM口號
點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3
六、數據調試
1、端口1工作方式TCP server

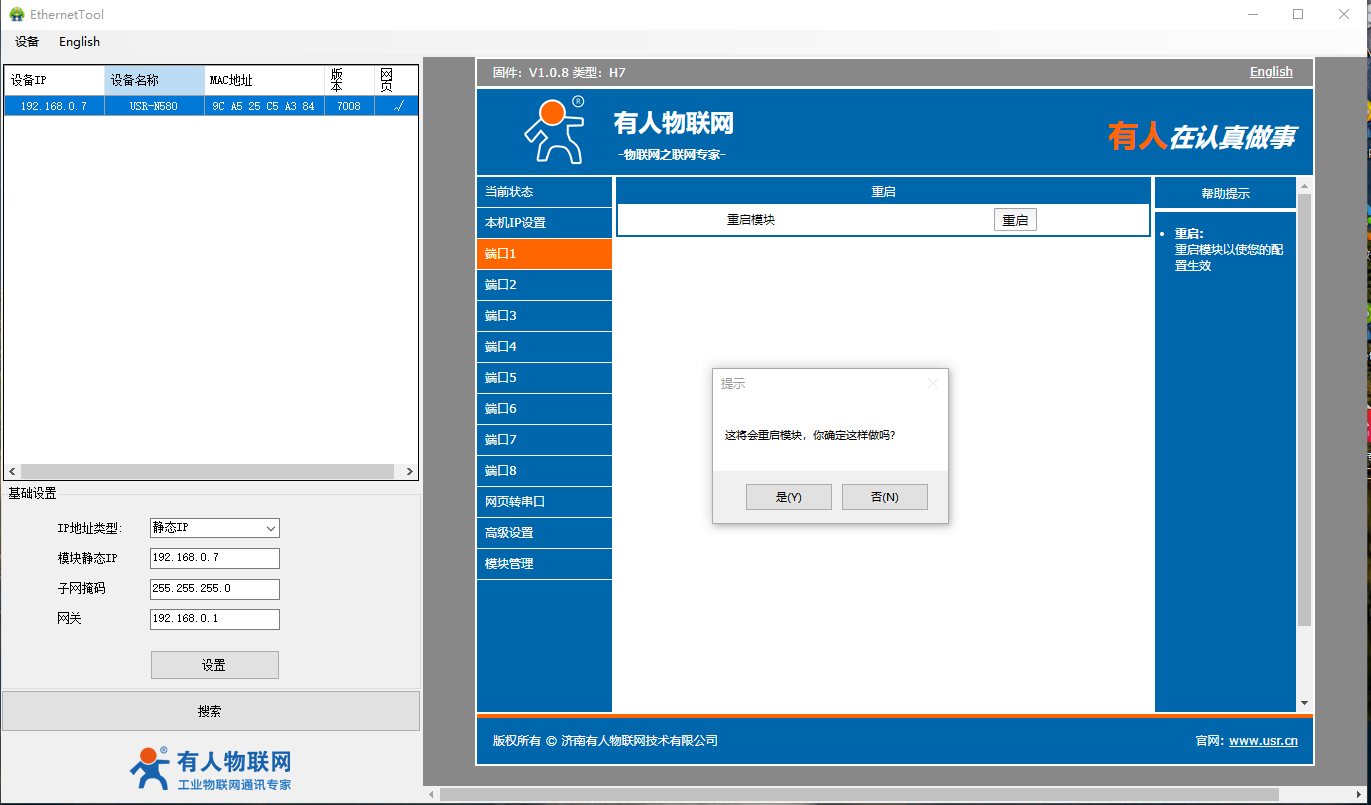

N580 RS485串口做TCP server，設置參數，保存重啟N580。

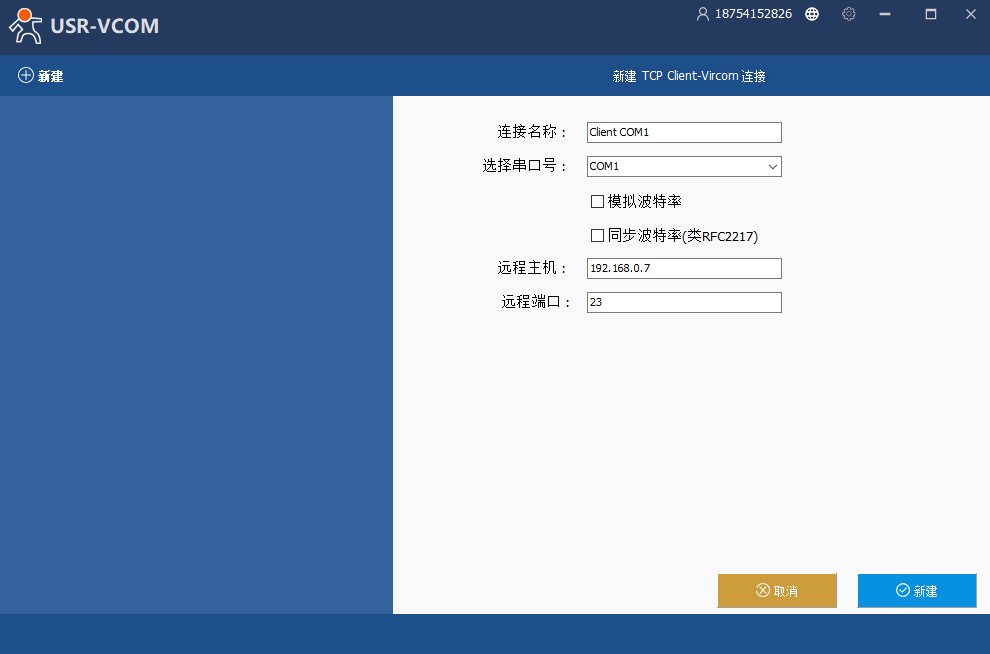

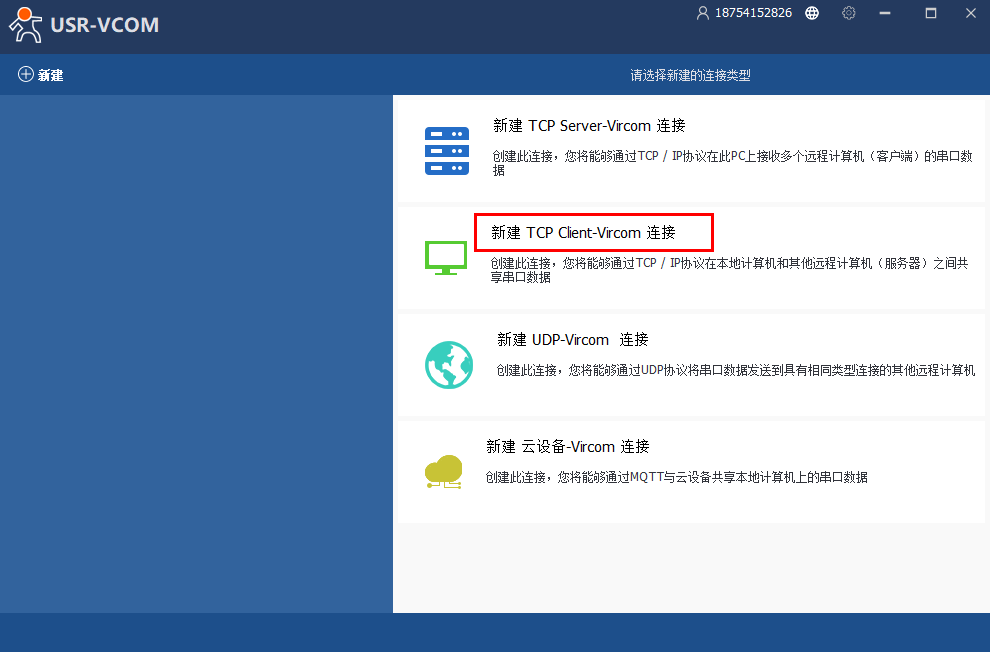

電腦下載的虛擬串口軟件，新建TCP-Client-Vircom連接，添加一個虛擬串口COM1。遠程IP填N580的IP，遠程端口填N580的端口23。

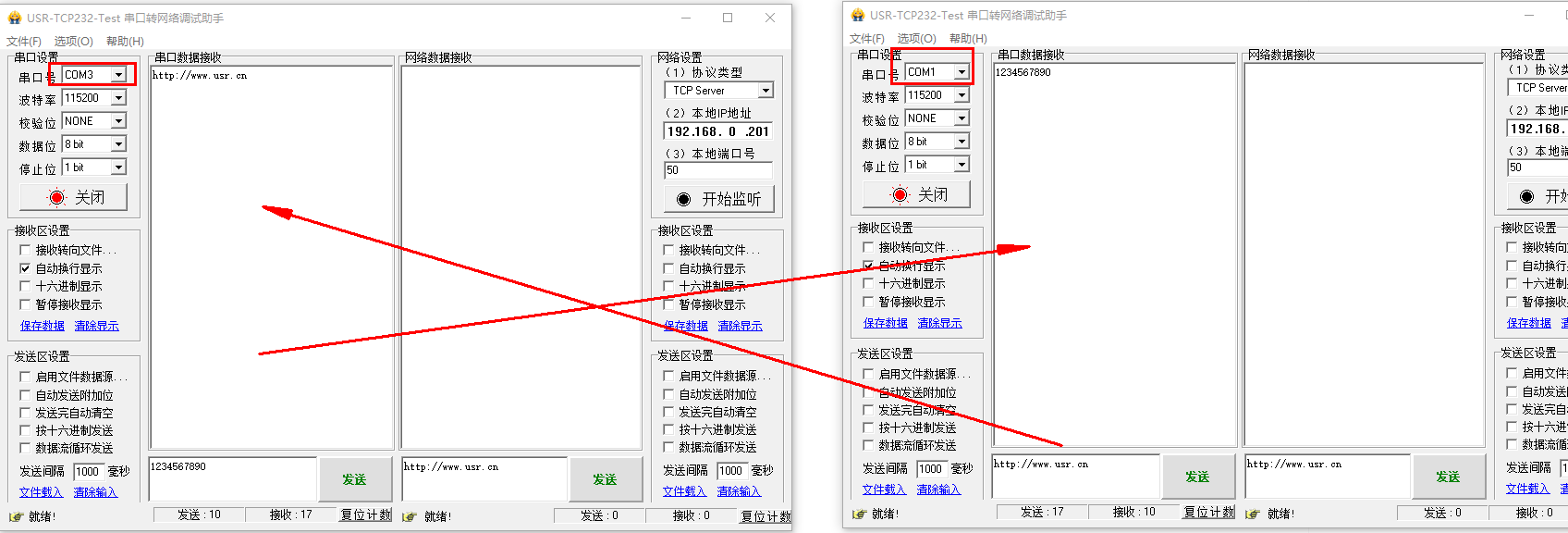

打開2個串口網絡助手，一個用USB-RS485 串口線實際COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。
另一個用虛擬串口COM1打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。
測試兩個串口之間的數據傳輸，就是N580 485串口和虛擬串口之間的數據傳輸。
2、端口1工作方式TCP client

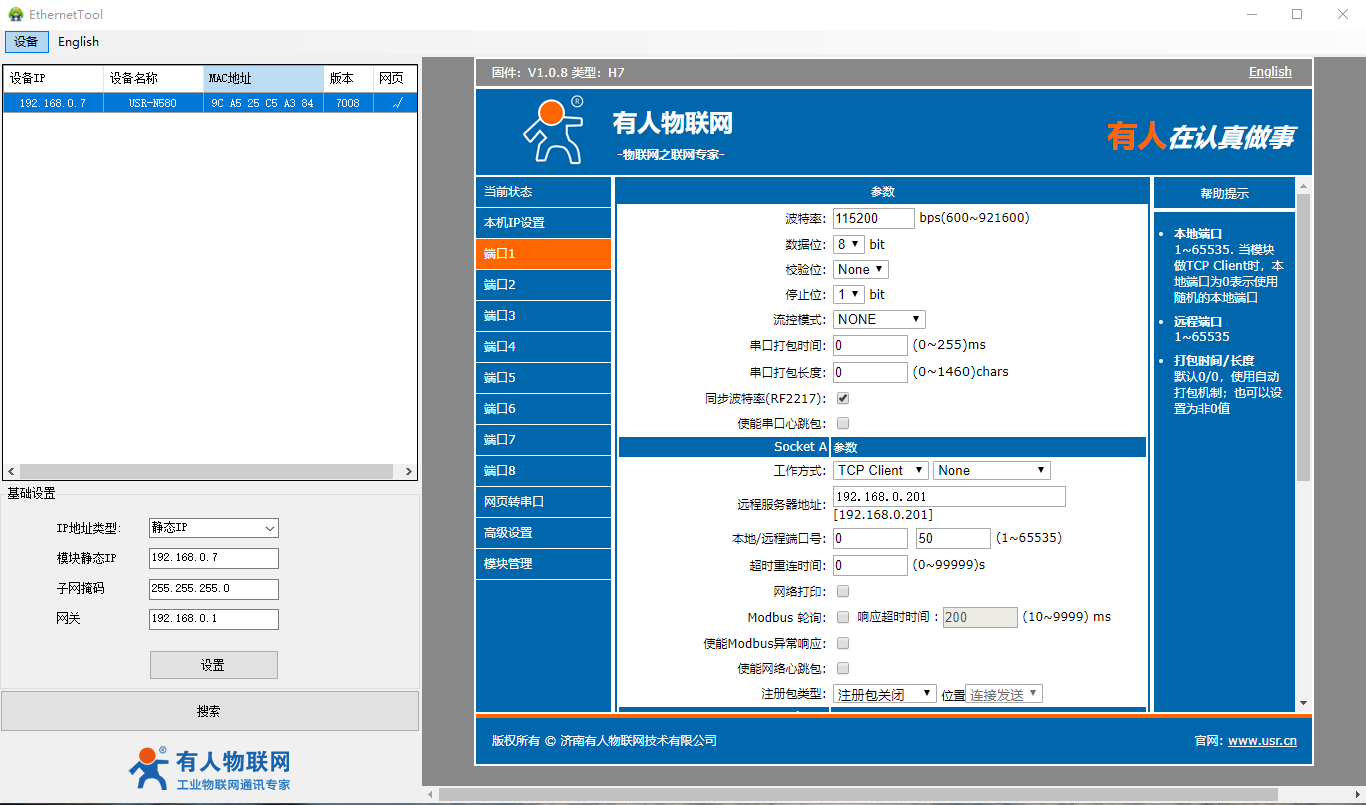

N580 RS485串口做TCP client，設置參數，保存重啟N580。

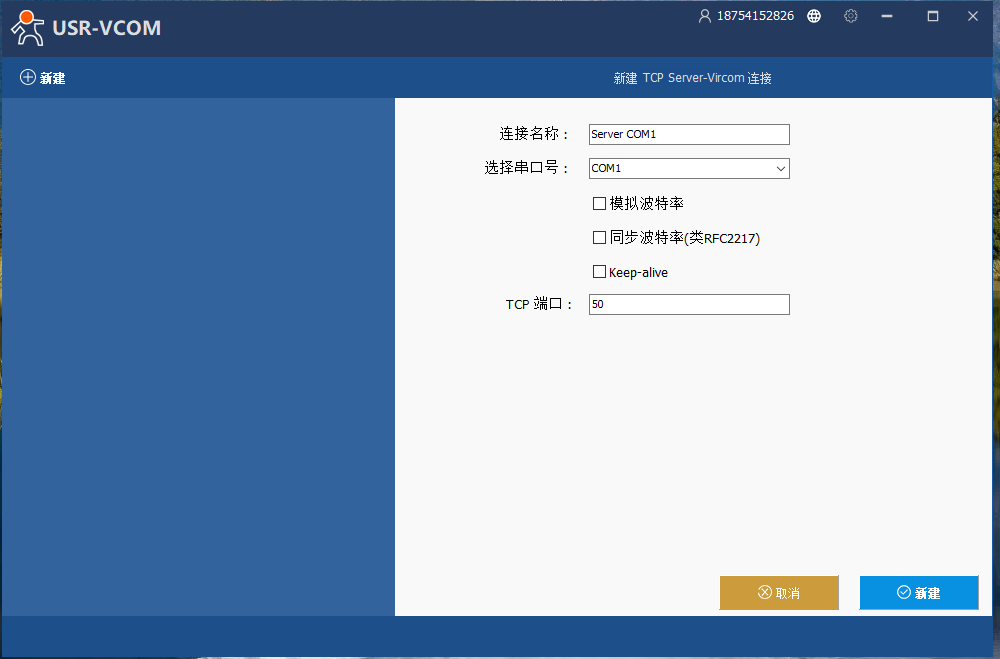

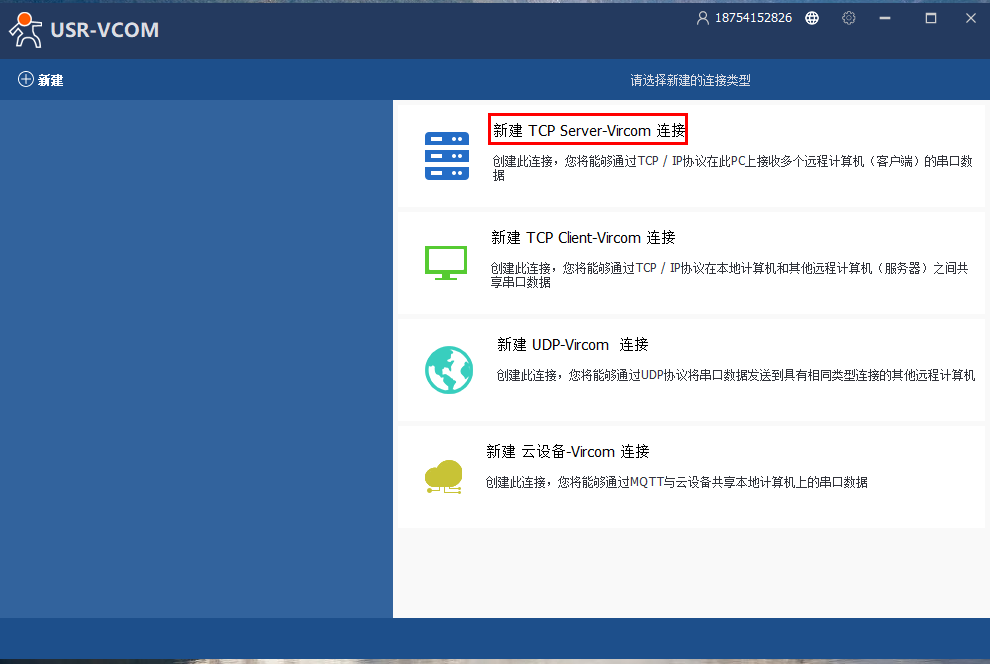

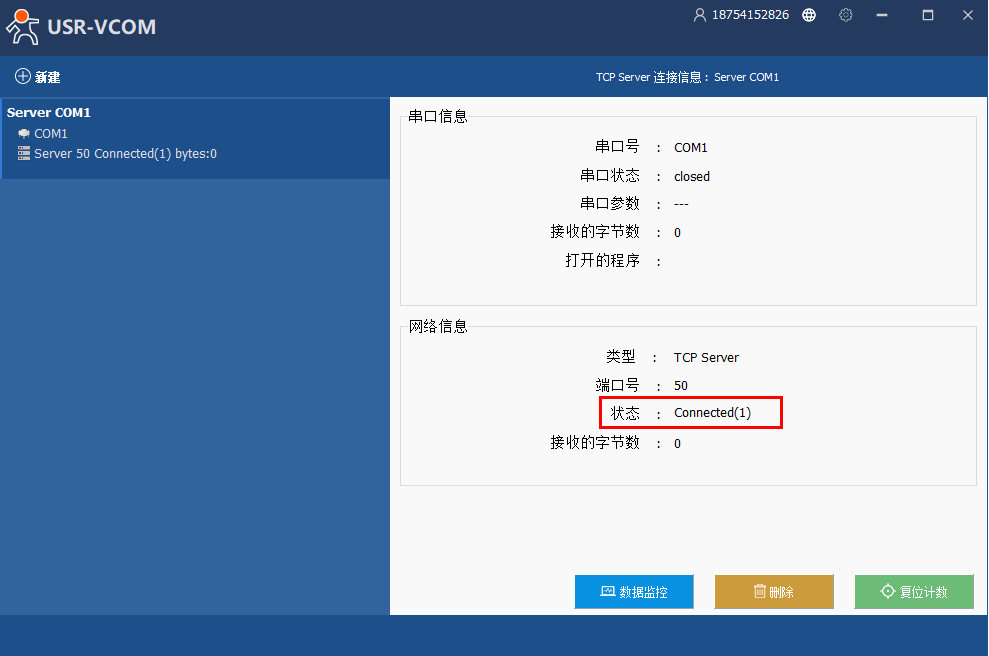

電腦下載的虛擬串口軟件，新建TCP-Server-Vircom連接，添加一個虛擬串口COM1。本地端口填50。
打開2個串口網絡助手，一個用USB-RS485 串口線實際COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。
另一個用虛擬串口COM1打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。
測試兩個串口之間的數據傳輸，就是N580 485串口和虛擬串口之間的數據傳輸。
3、端口1工作方式UDP server
N580 RS485串口做UDP server，設置參數，保存重啟N580。

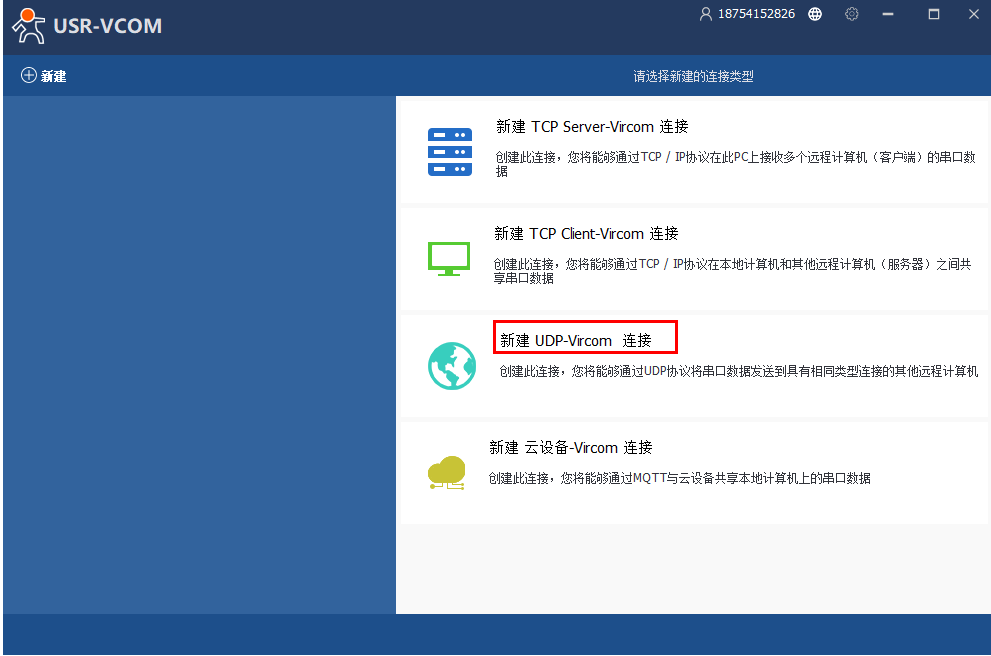

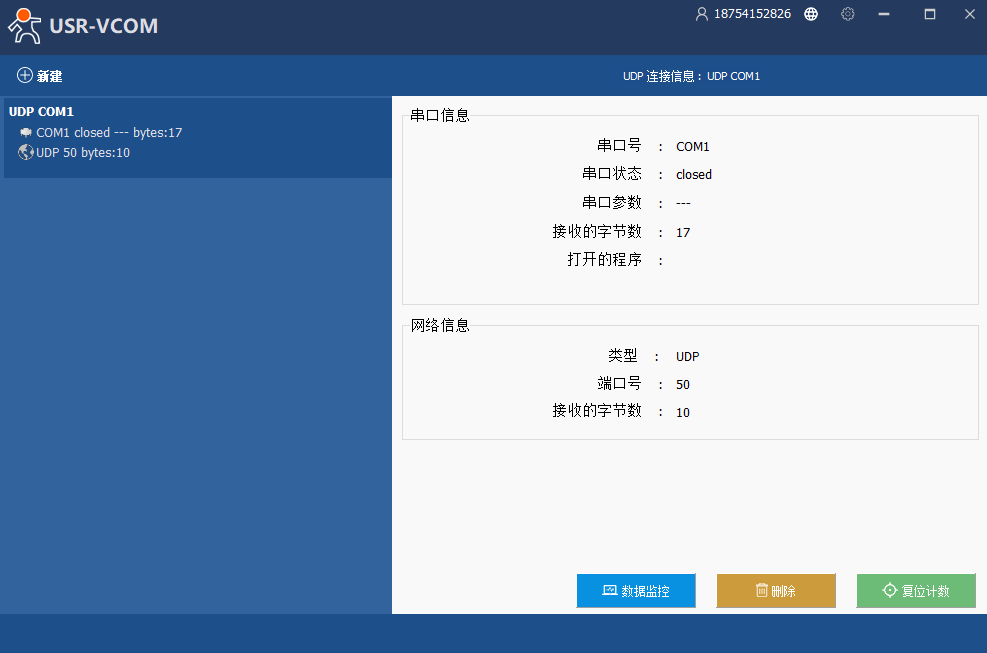

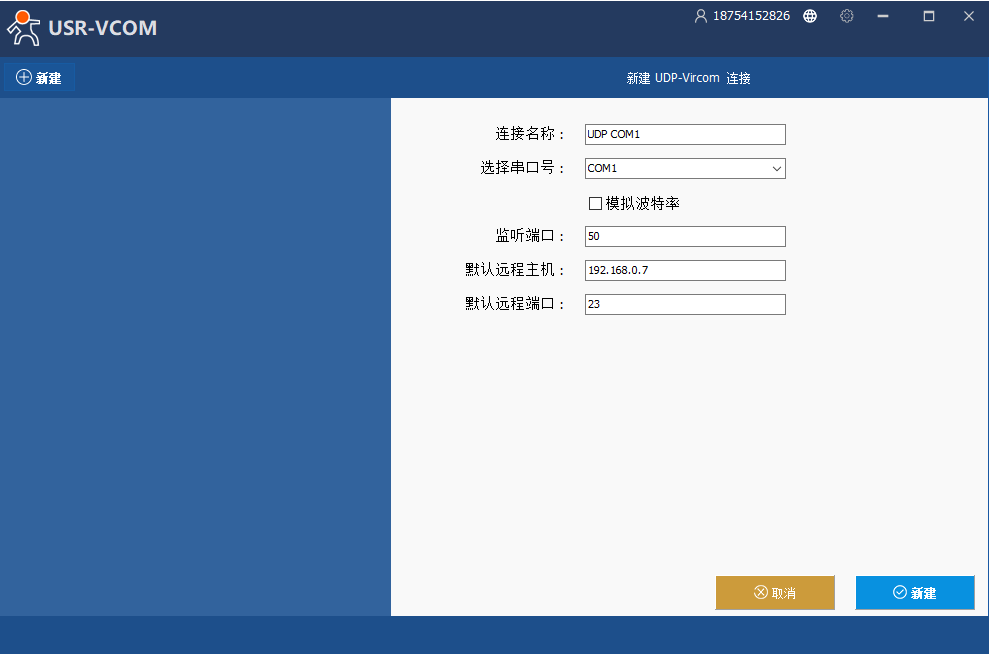

電腦下載的虛擬串口軟件，新建UDP-Vircom連接，添加一個虛擬串口COM1。遠程IP填N580的IP，遠程端口填N580的端口23。監聽端口號填50。
打開2個串口網絡助手，一個用USB-RS485 串口線實際COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。
另一個用虛擬串口COM1打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。
測試兩個串口之間的數據傳輸，就是N580 485串口和虛擬串口之間的數據傳輸。

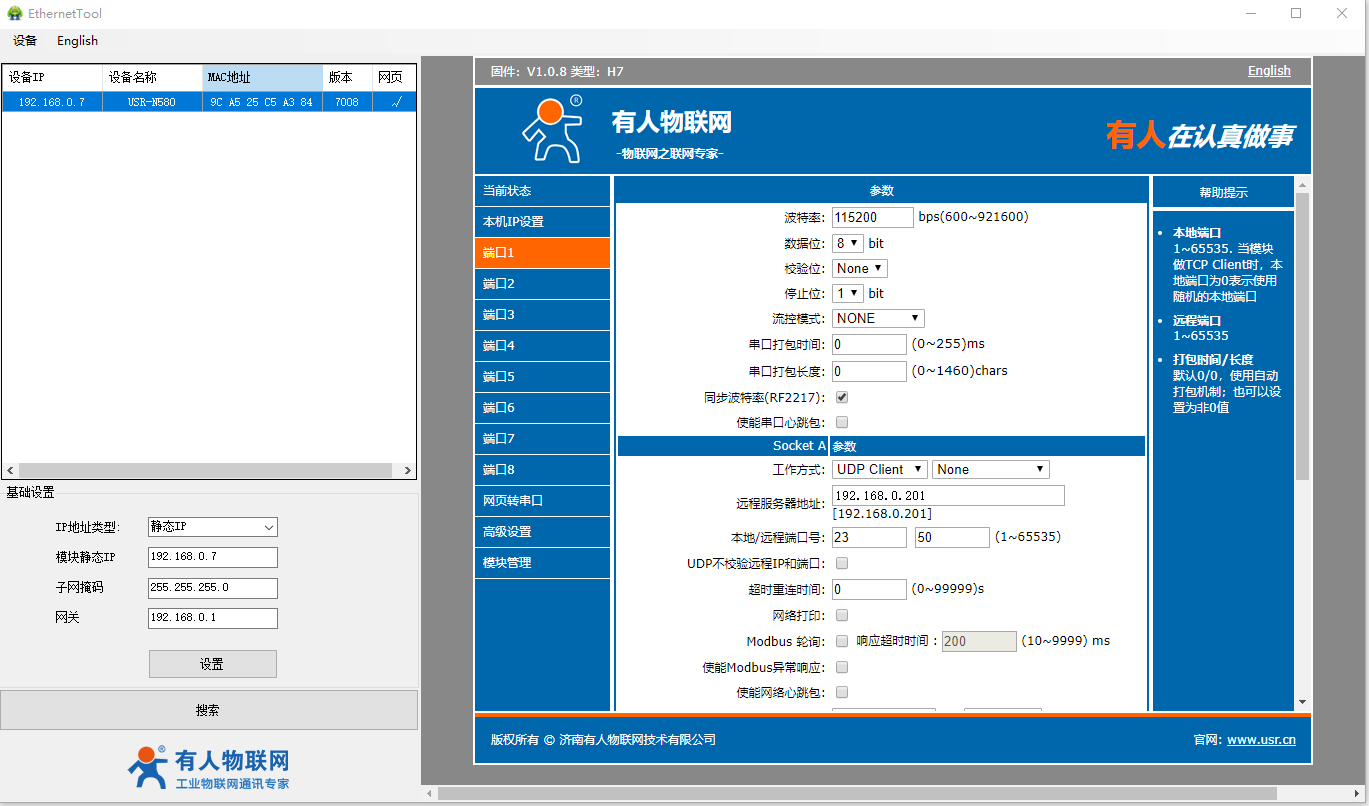

4、端口1工作方式UDP client
N580 RS485串口做UDP client，設置參數，保存重啟N580。
電腦下載的虛擬串口軟件，新建UDP-Vircom連接，添加一個虛擬串口COM1。遠程IP填N580的IP，遠程端口填N580的端口23。監聽端口號填50。
打開2個串口網絡助手，一個用USB-RS485 串口線實際COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。
另一個用虛擬串口COM1打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。
測試兩個串口之間的數據傳輸，就是N580 485串口和虛擬串口之間的數據傳輸。
