USR-N580-H7 HTTPD GET模式測試案例

一、資料下載

1、串口網絡調試助手http://www.ggxxsw.cn/Download/27.html

2、USR-N580-H7設置軟件：

（新版本）H7系列的設置軟件 N580/N540/N520/N510/410S/ED2

（老版本）M4系列設置軟件410s/N510/520/540/580/668/e2/ed2

3、USR-N580-H7說明書

 【說明書】USR-N580 說明書 （透傳版）

【說明書】USR-N5X0 說明書（邊緣計算版）

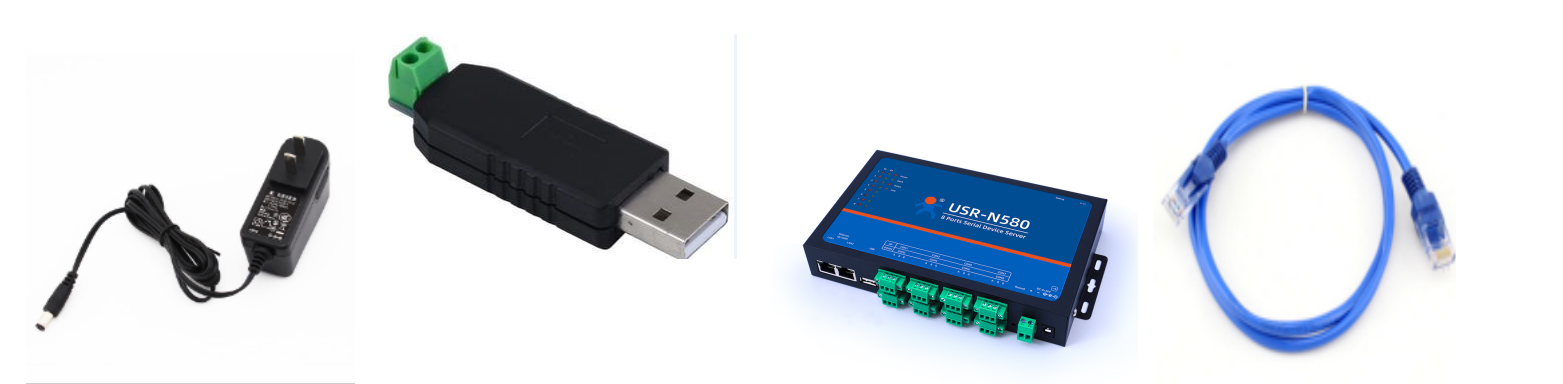

二、準備工作

1、USR-N580-H7產品  數量1個

2、電源適配器 12V 數量1個

3、網線 數量1根

4、USB-RS485串口線 數量1條

5、電腦 數量1臺

6、路由器 1個 可以連接外網

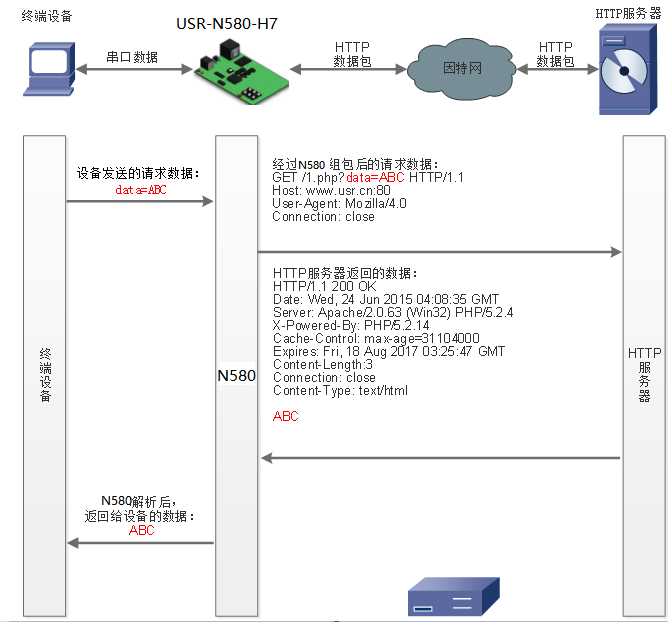

三、連接框圖

四、硬件連接和電腦設置

1、硬件連接：

USR-N580-H7產品，USB-RS485串口線接N580串口一，注意485接線線序，USB-RS485 A線接N580 串口一的A端子，USB-RS485 B線接N580 串口一的B端子，USB頭插入電腦USB口。

N580網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N580用12V電源適配器供電。

2、指示燈狀態：

1) POWER燈：電源指示燈，只要電源連接正常，指示長燈亮。

2) WORK燈：Work指示燈，N580工作狀態指示燈，只要N580正常工作，指示燈閃亮，如果指示燈長亮或者是長滅，表示N580在不正常工作狀態，需要斷電重啟。

3) 485TX燈：N580 RS485發送指示燈，發送數據時會閃亮。

4) 485RX燈：N580 RS485接收指示燈，接收數據時會閃亮。

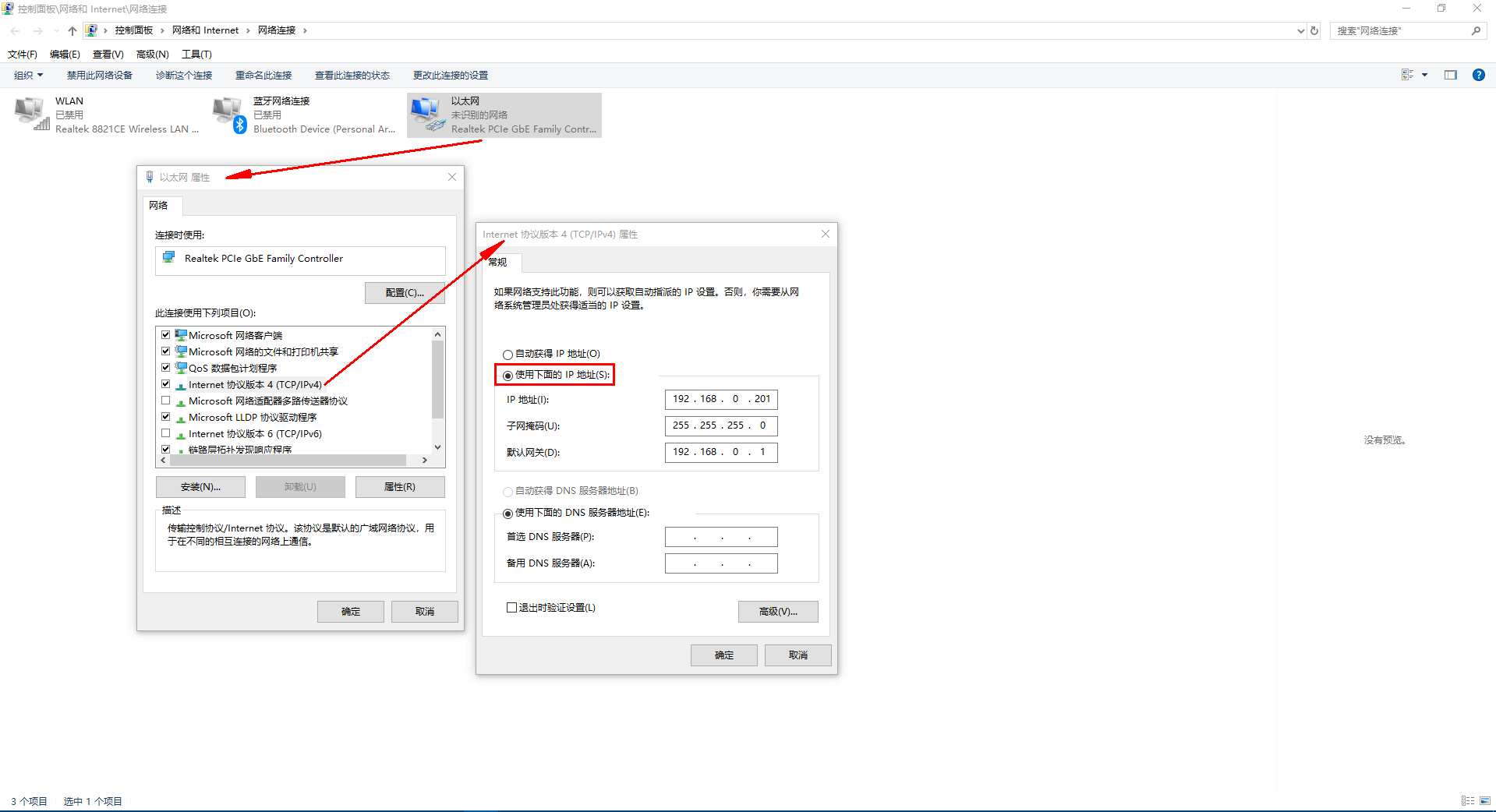

3、電腦設置：

1）電腦本地連接，IP設置和N580 IP同網段，N580默認IP是192.168.0.7，網關192.168.1.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.1.1

2）電腦禁用其他網卡

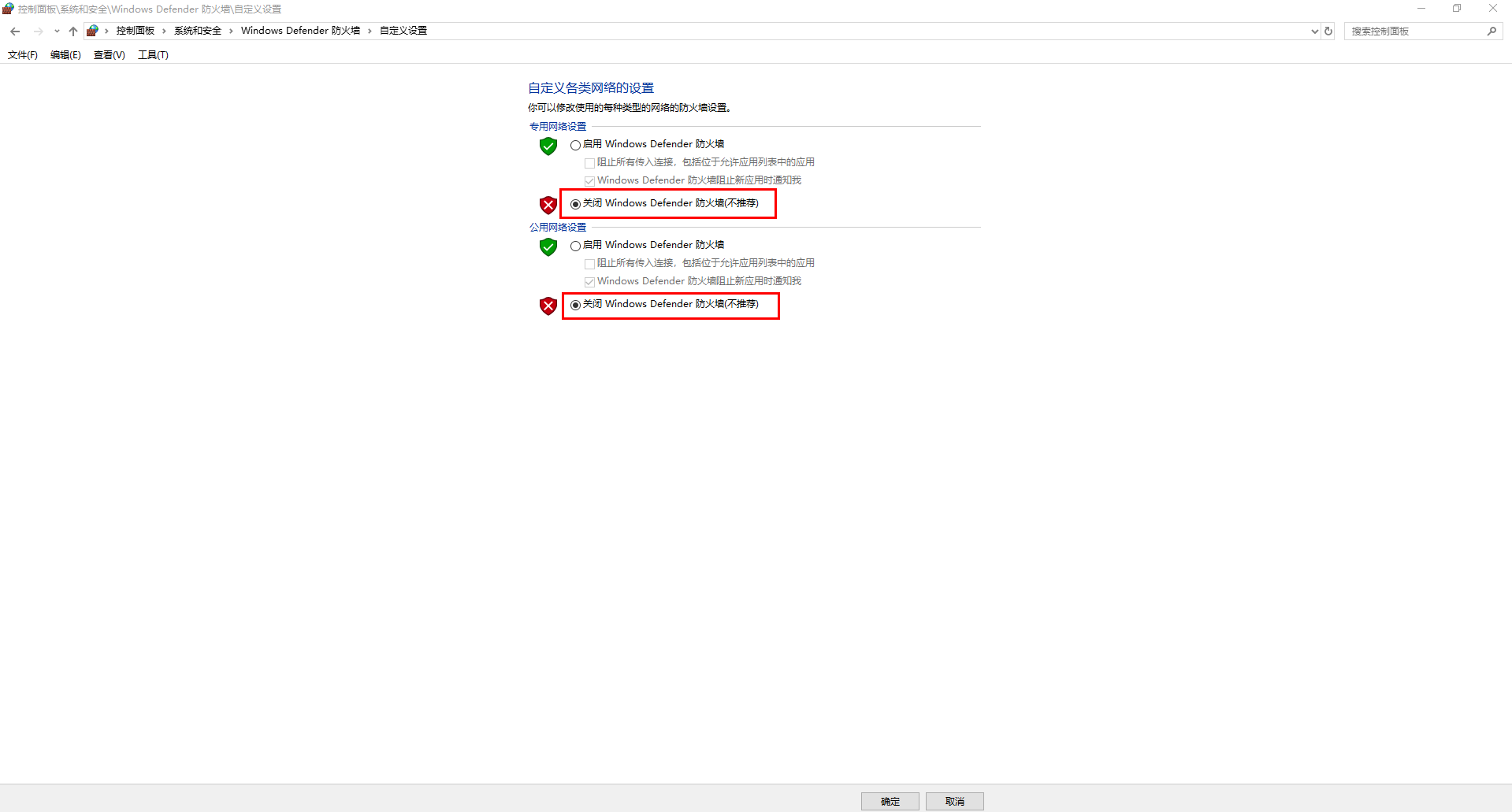

3）電腦關閉防火墻

五、產品參數設置

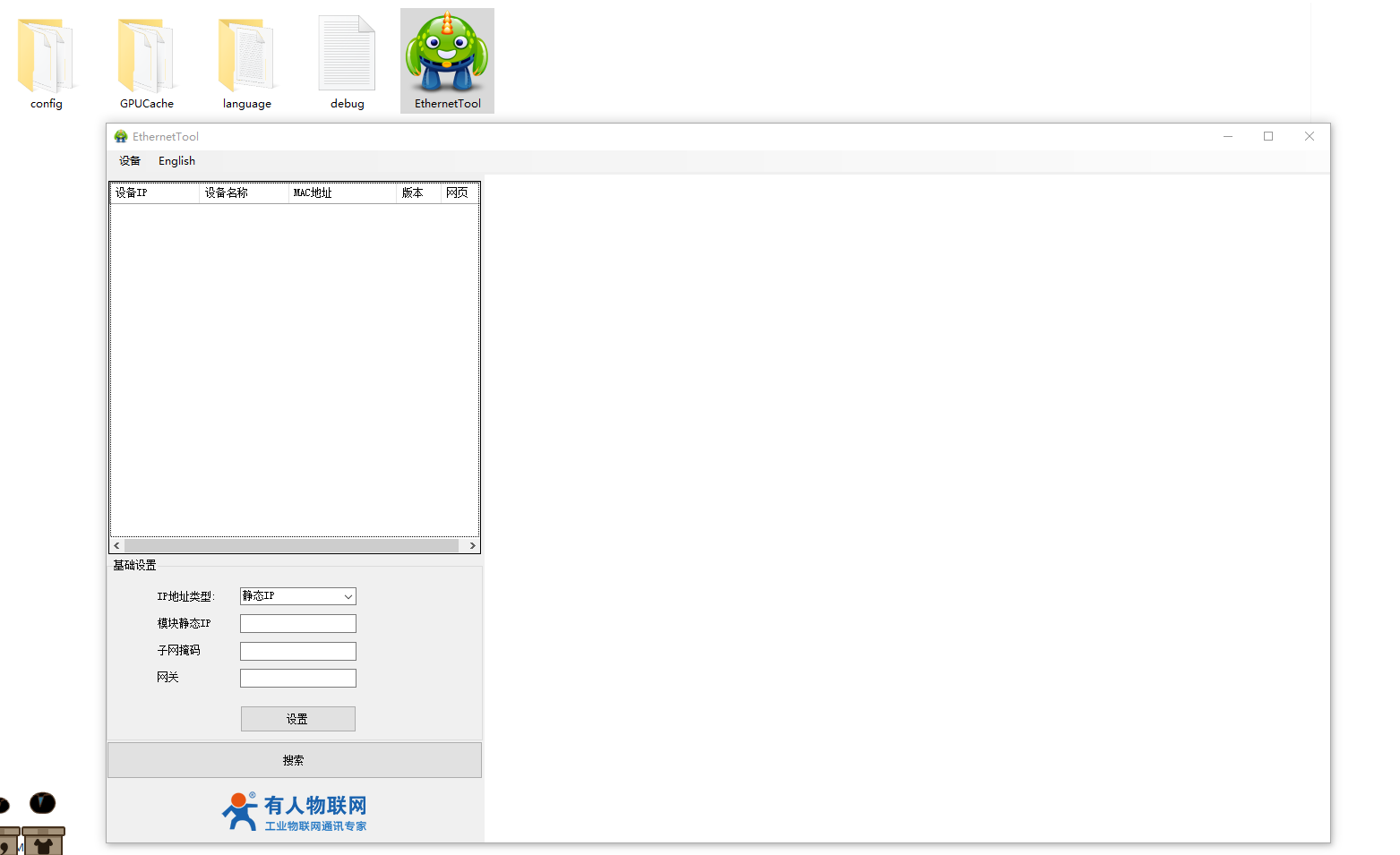

1、下載并打開H7系列配置軟件：

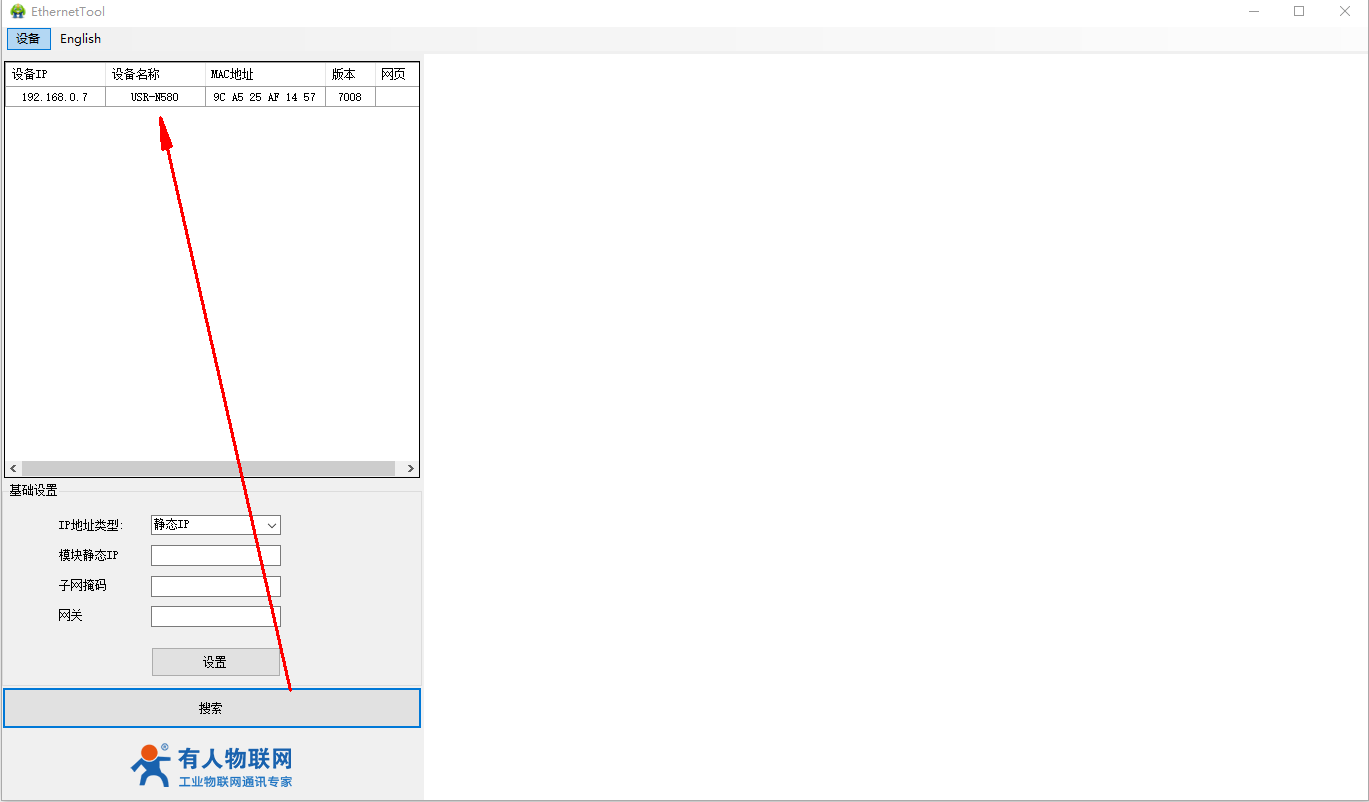

2、搜索設備

用H7系列配置軟件搜索N580設備，單擊搜索

3、單擊產品名稱顯示信息

顯示IP 192.168.0.7之后，鼠標單擊產品信息，基礎設置顯示IP類型、IP、子網掩碼、網關信息。

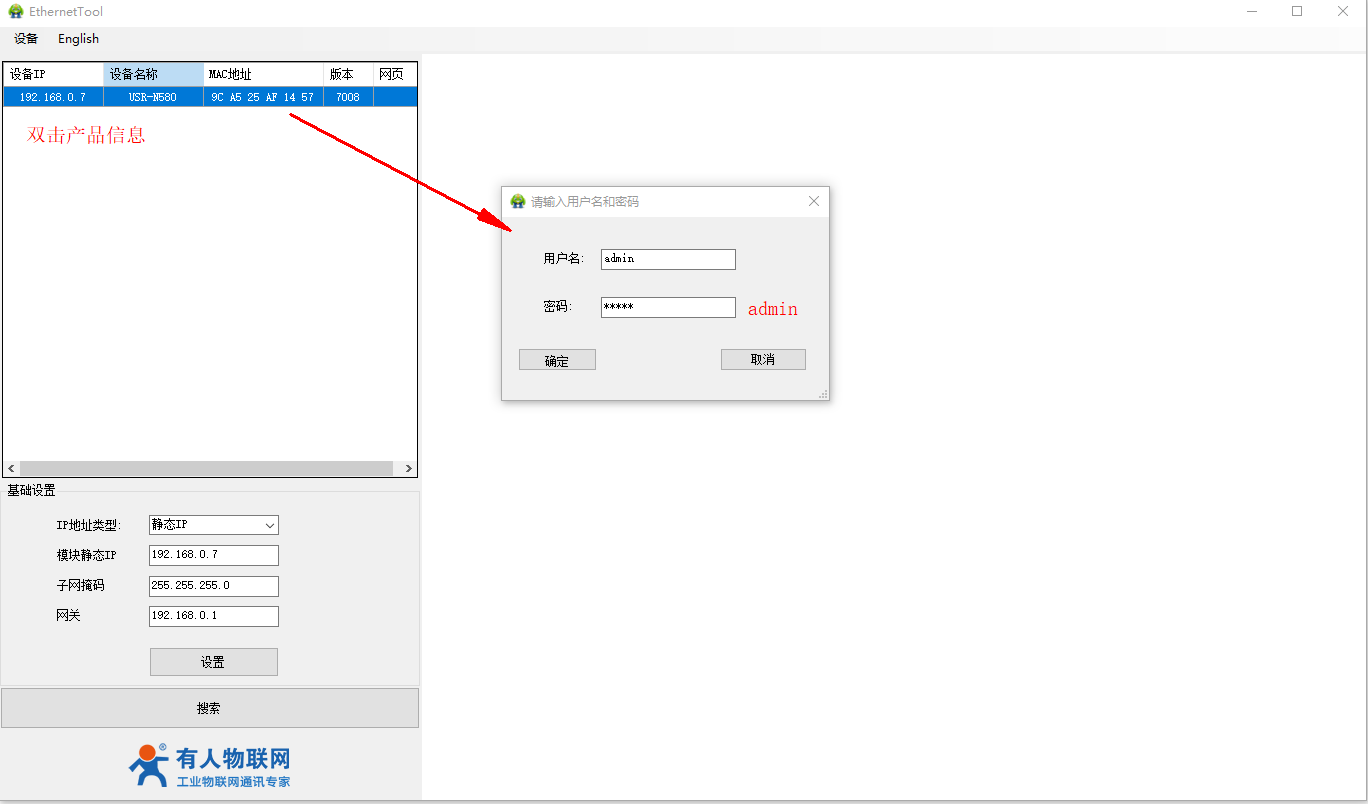

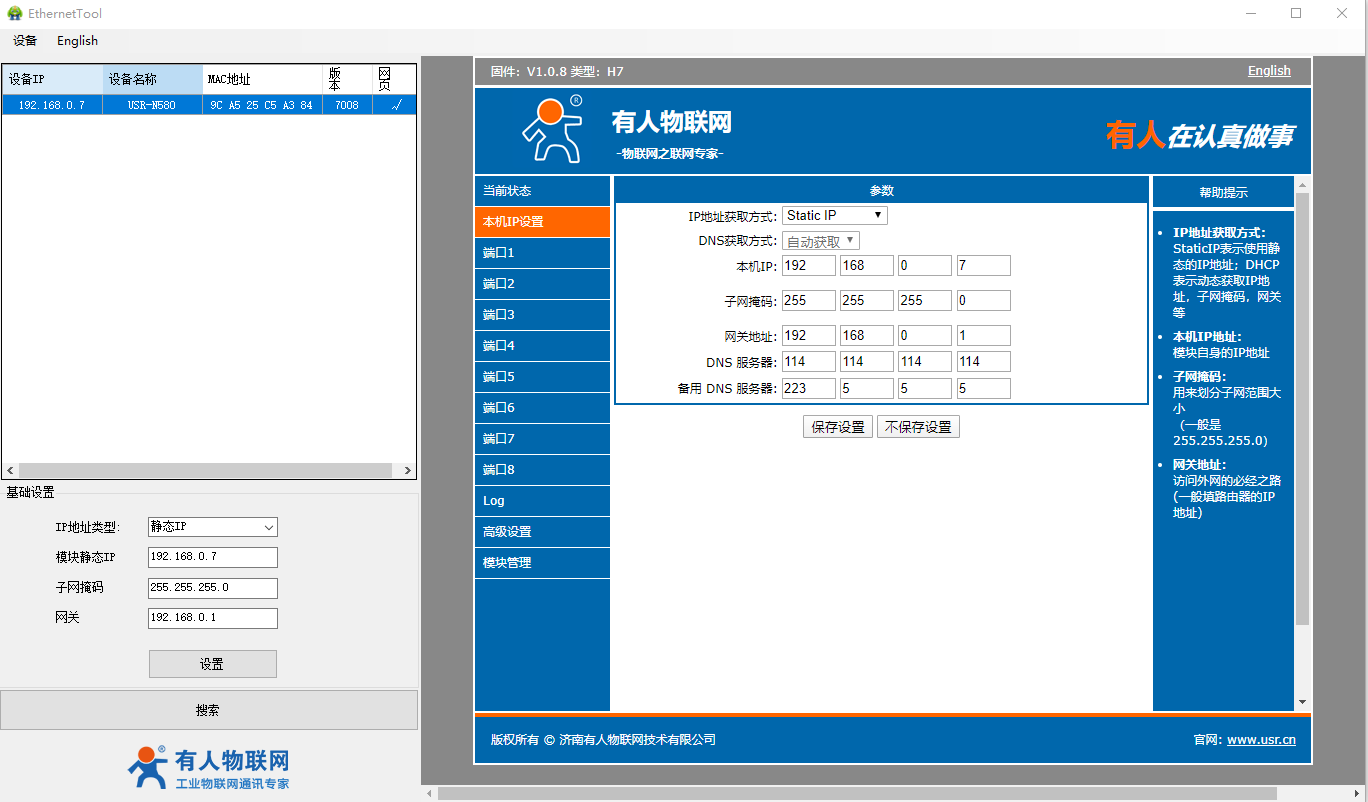

4、雙擊產品名稱顯示登錄

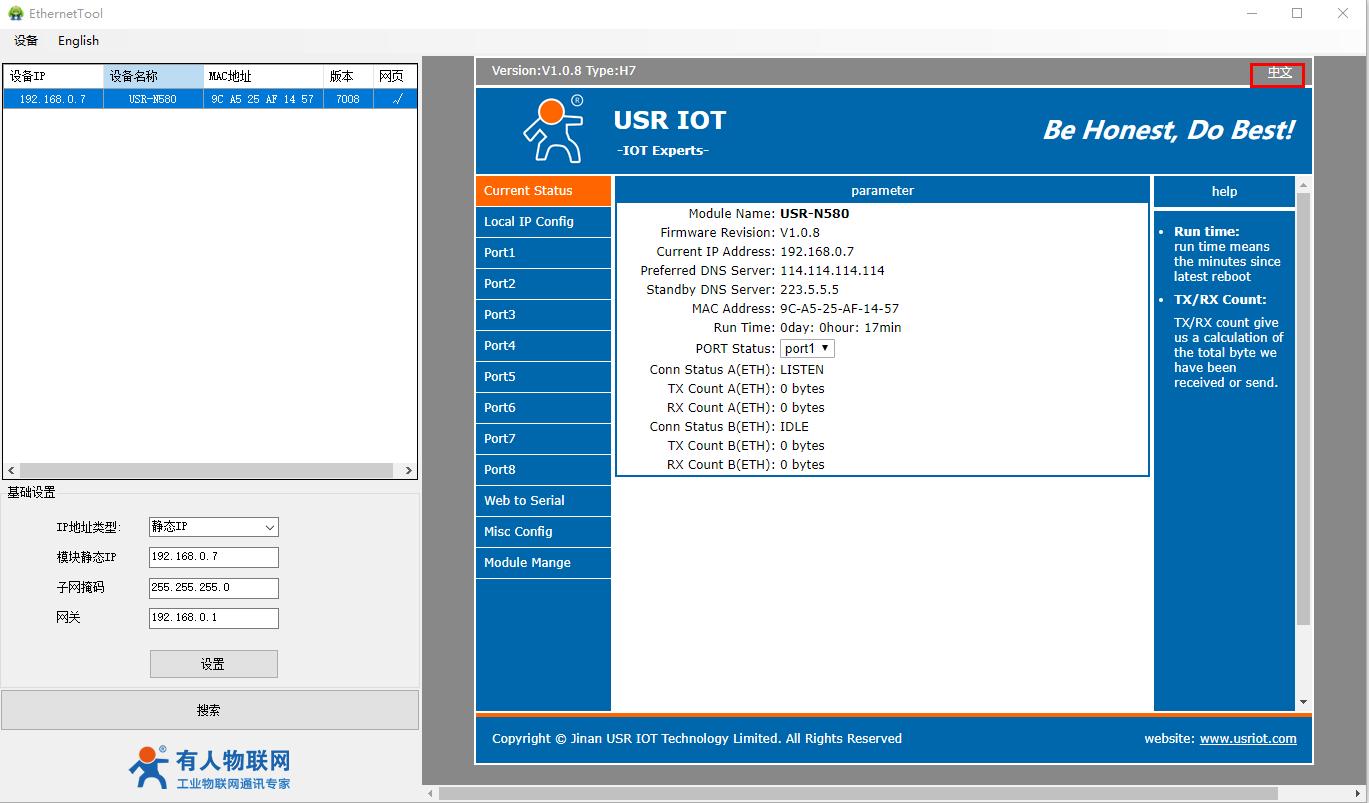

鼠標雙擊產品信息，會彈出登錄框。用戶名和密碼都是admin。登錄之后，查詢參數

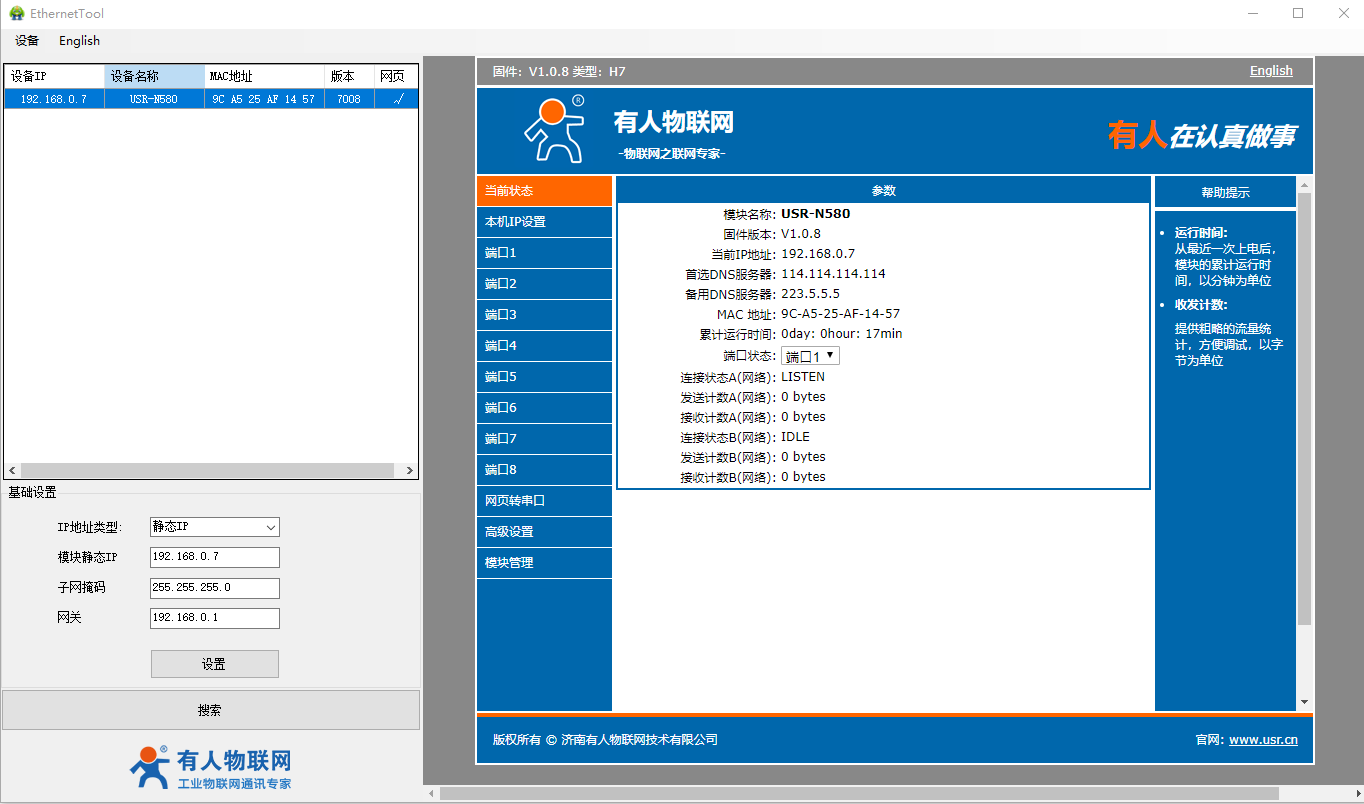

5、英文顯示切換中文

英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

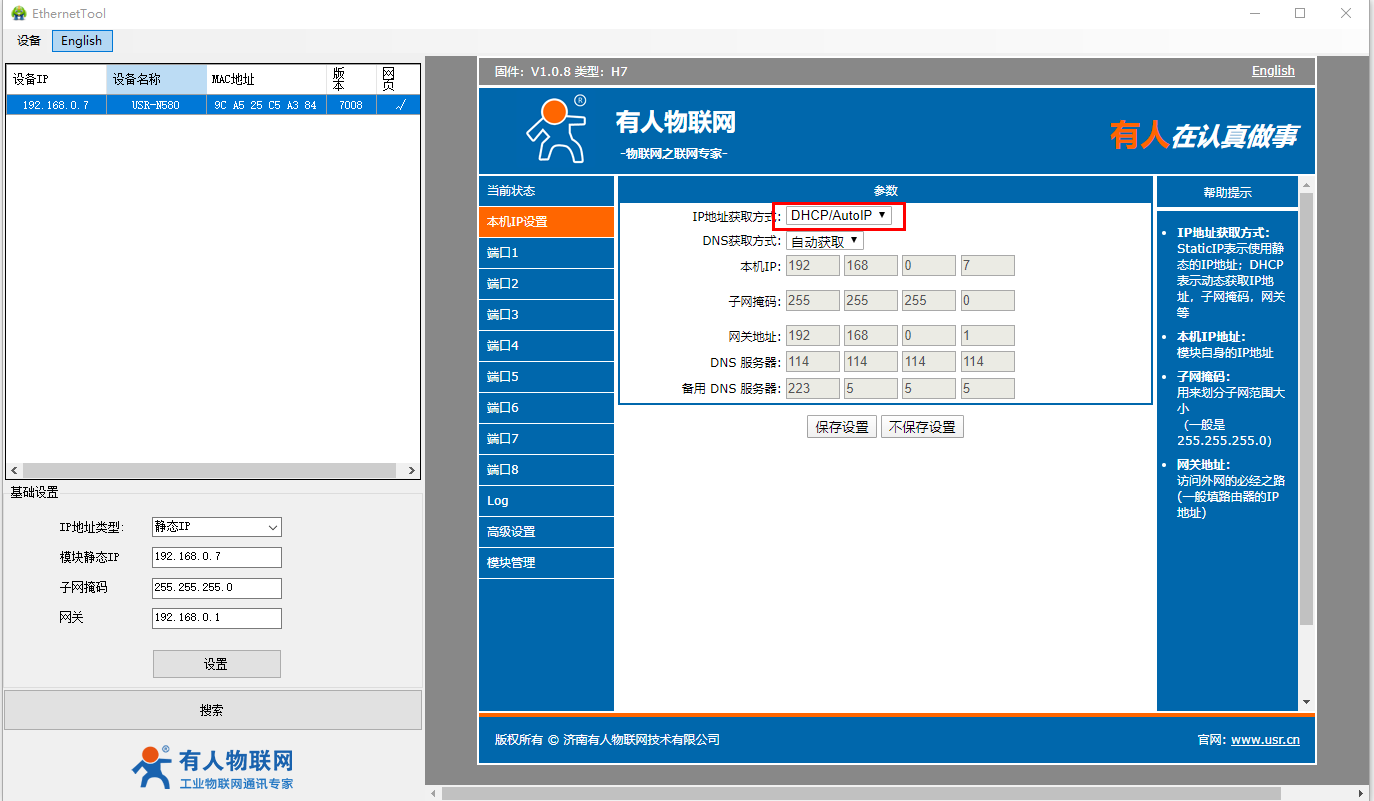

6、改DHCP獲取IP

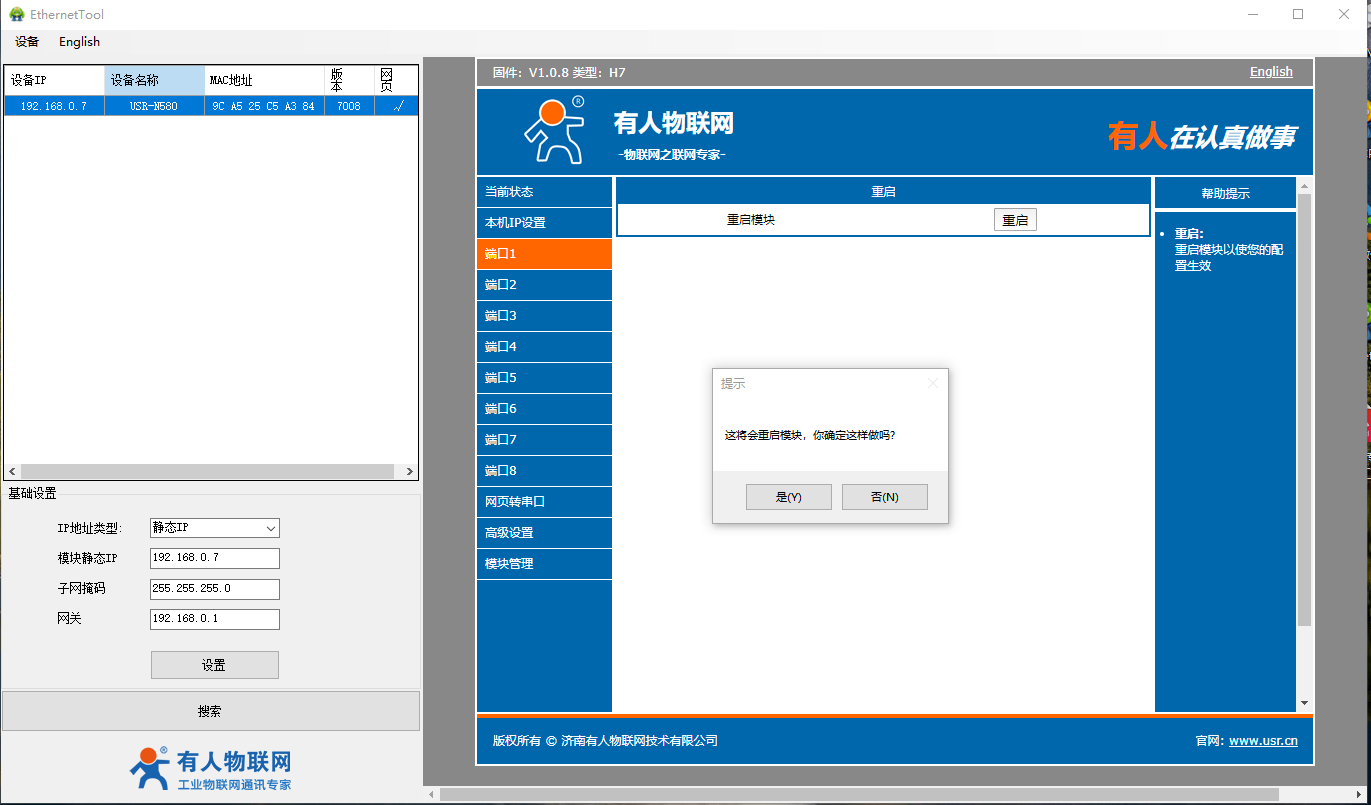

將IP地址獲取方式從Static IP改為DHCP，保存設置，重啟模塊。

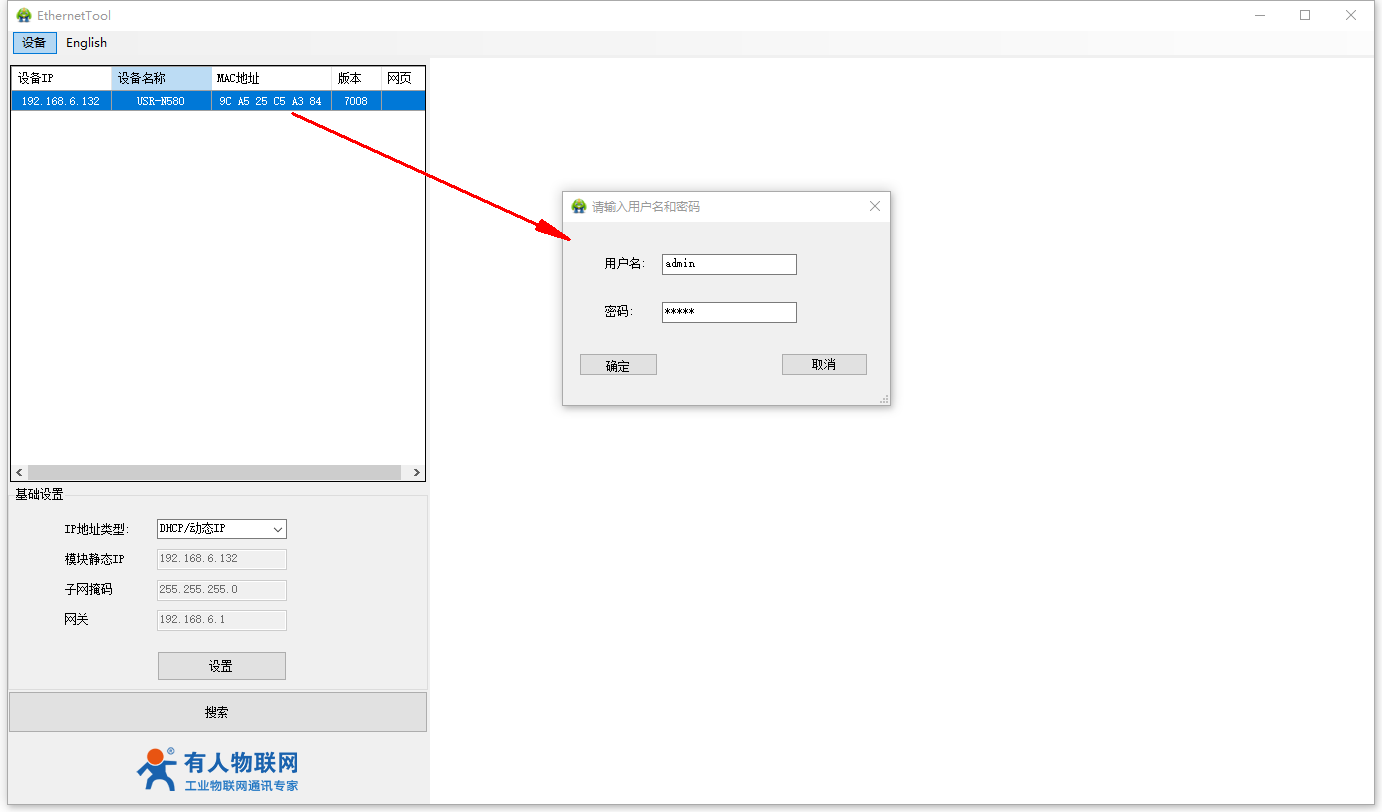

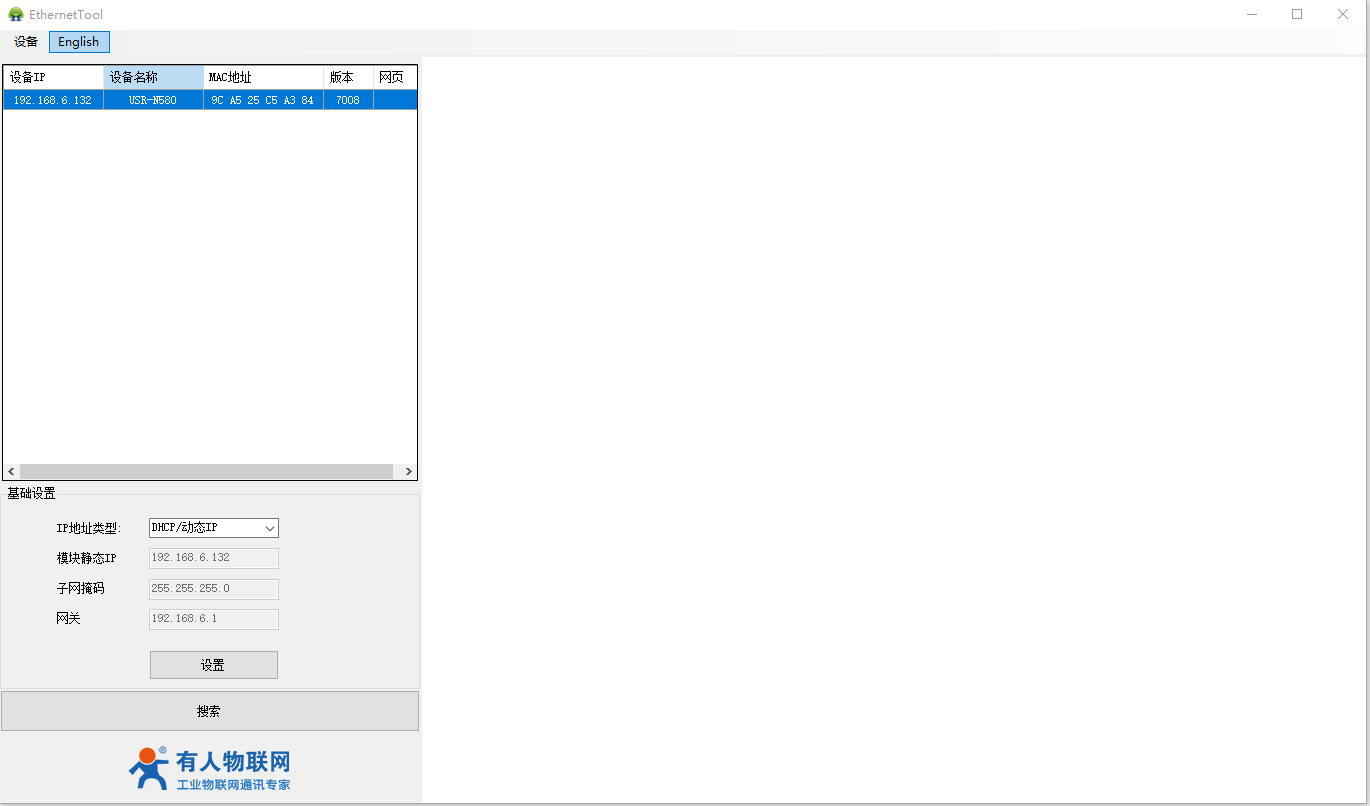

7、DHCP，重新搜索

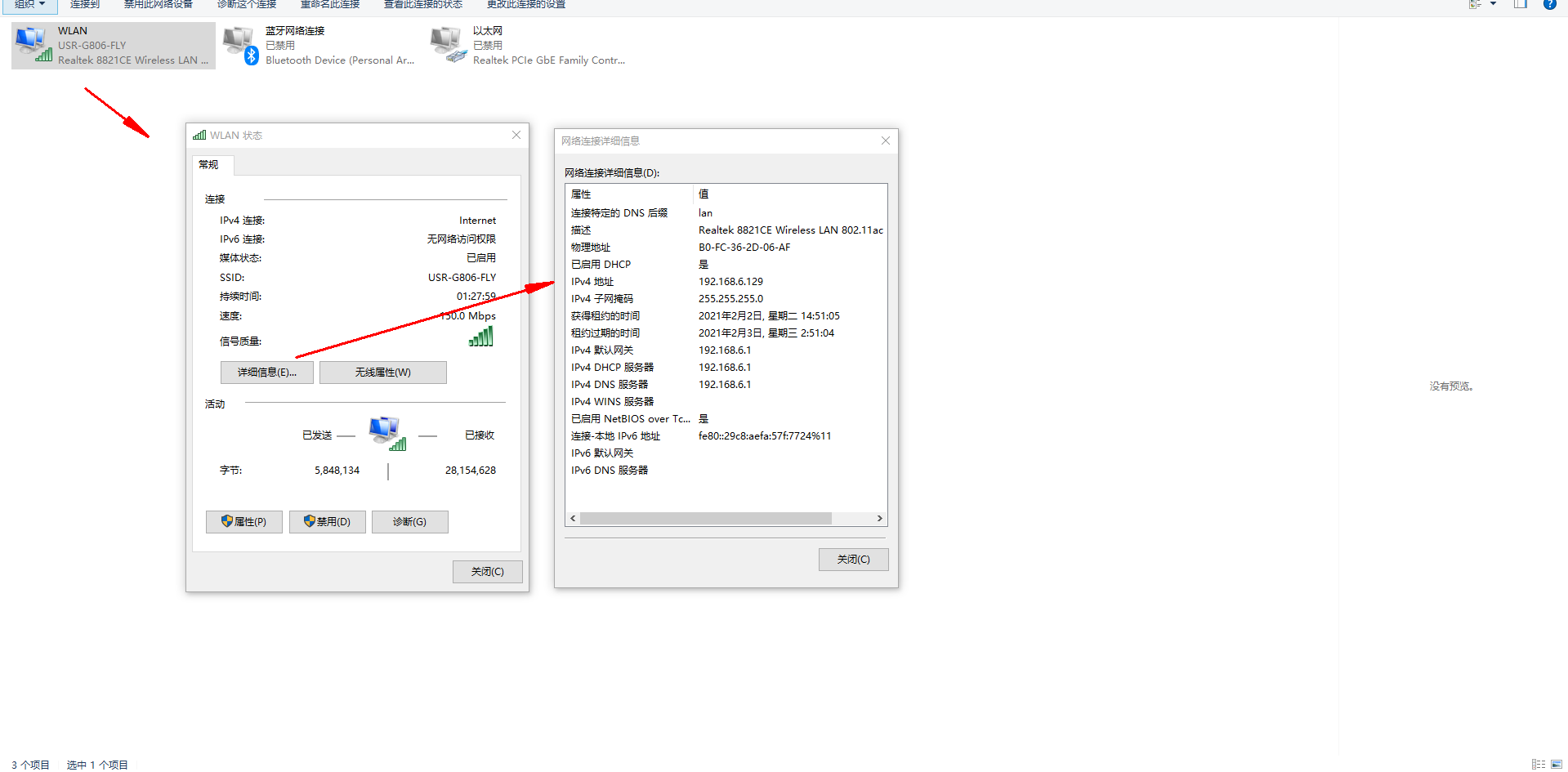

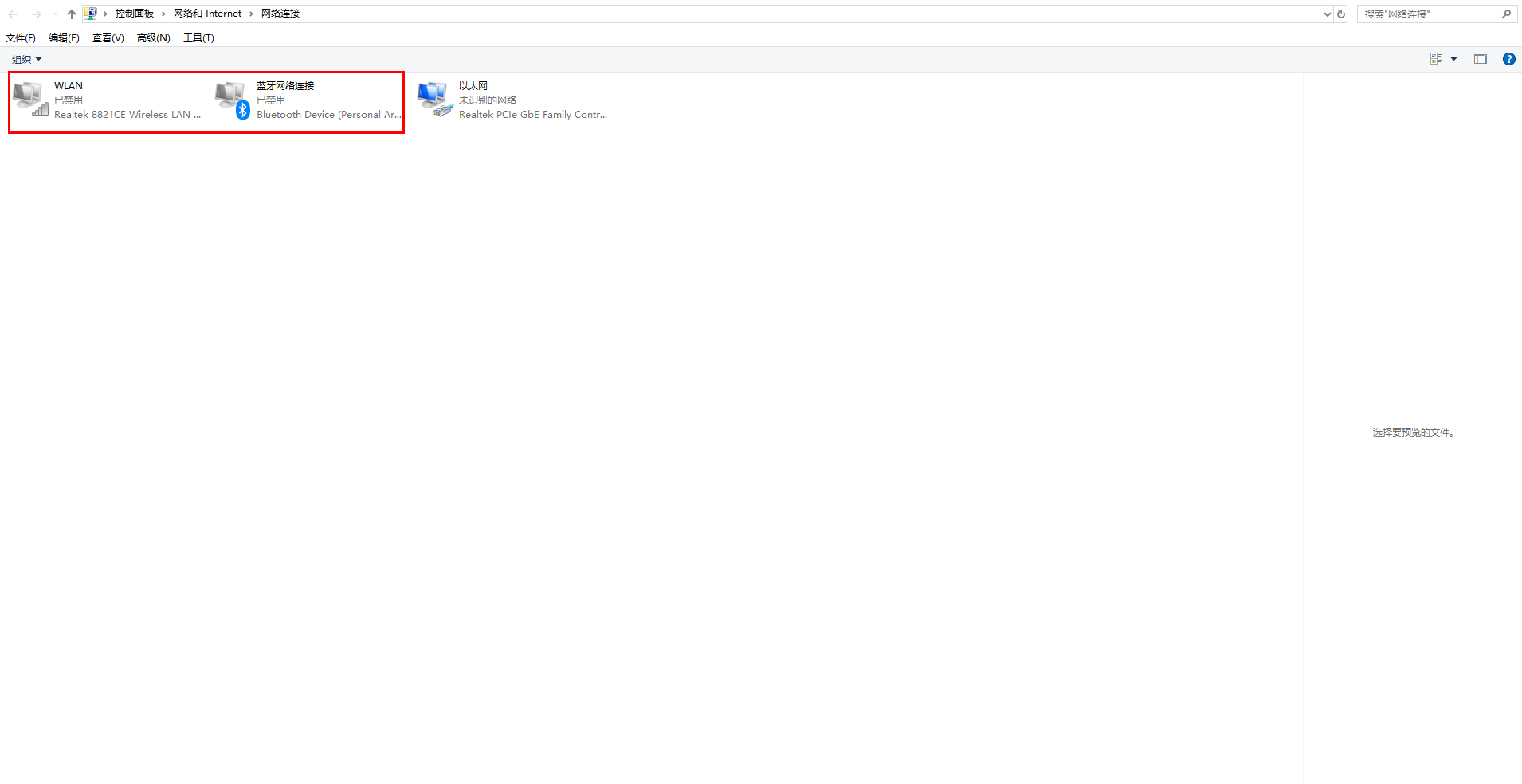

N580網線連接路由器，電腦無線連接同一個路由器的WiFi，保留無線網卡，禁用本地連接等其他網卡。

設置軟件重新搜索，雙擊產品信息點開

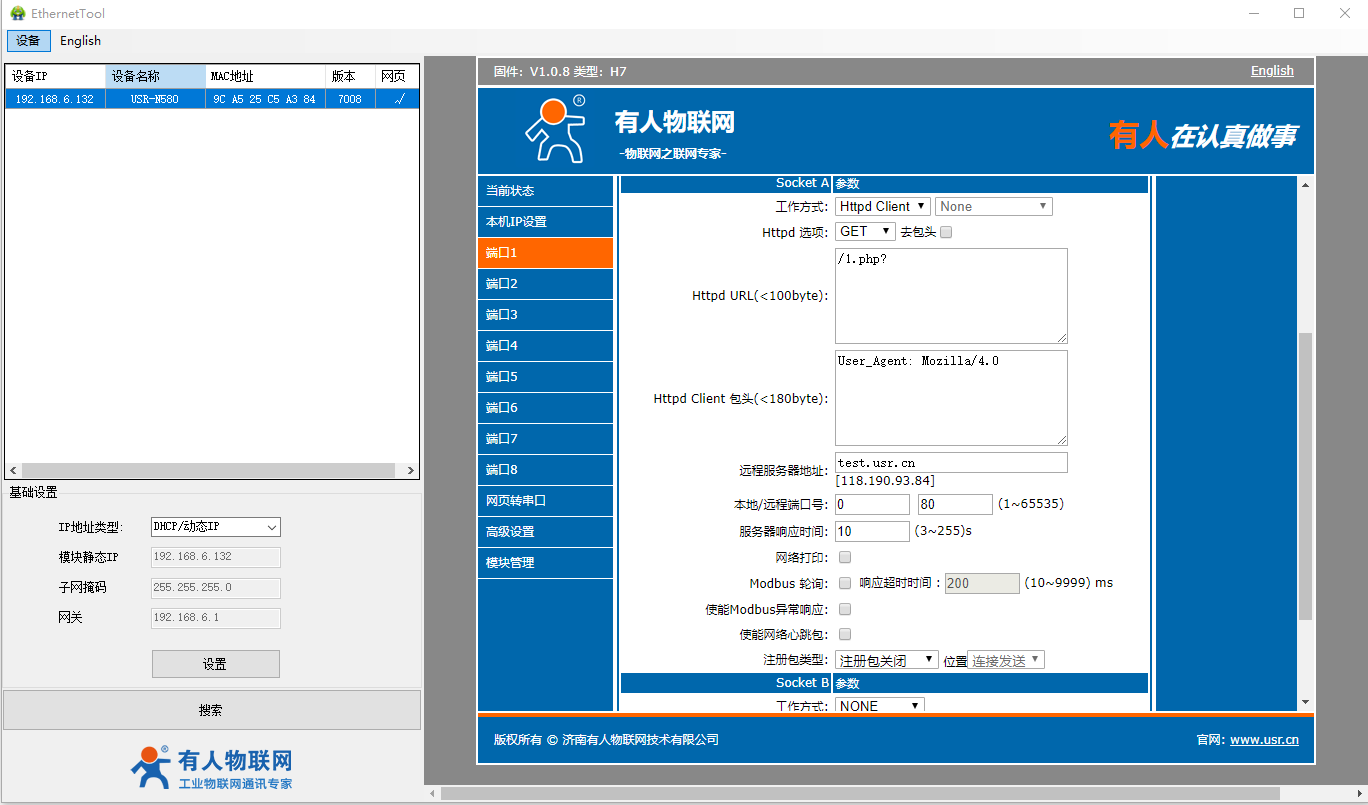

8、設置HTTPD，GET參數

N580端口1工作方式設置HTTPD模式，GET，遠程服務器地址填test.usr.cn，遠程端口填80，本地端口號設置為0。URL填/1.php?，不濾除報頭。

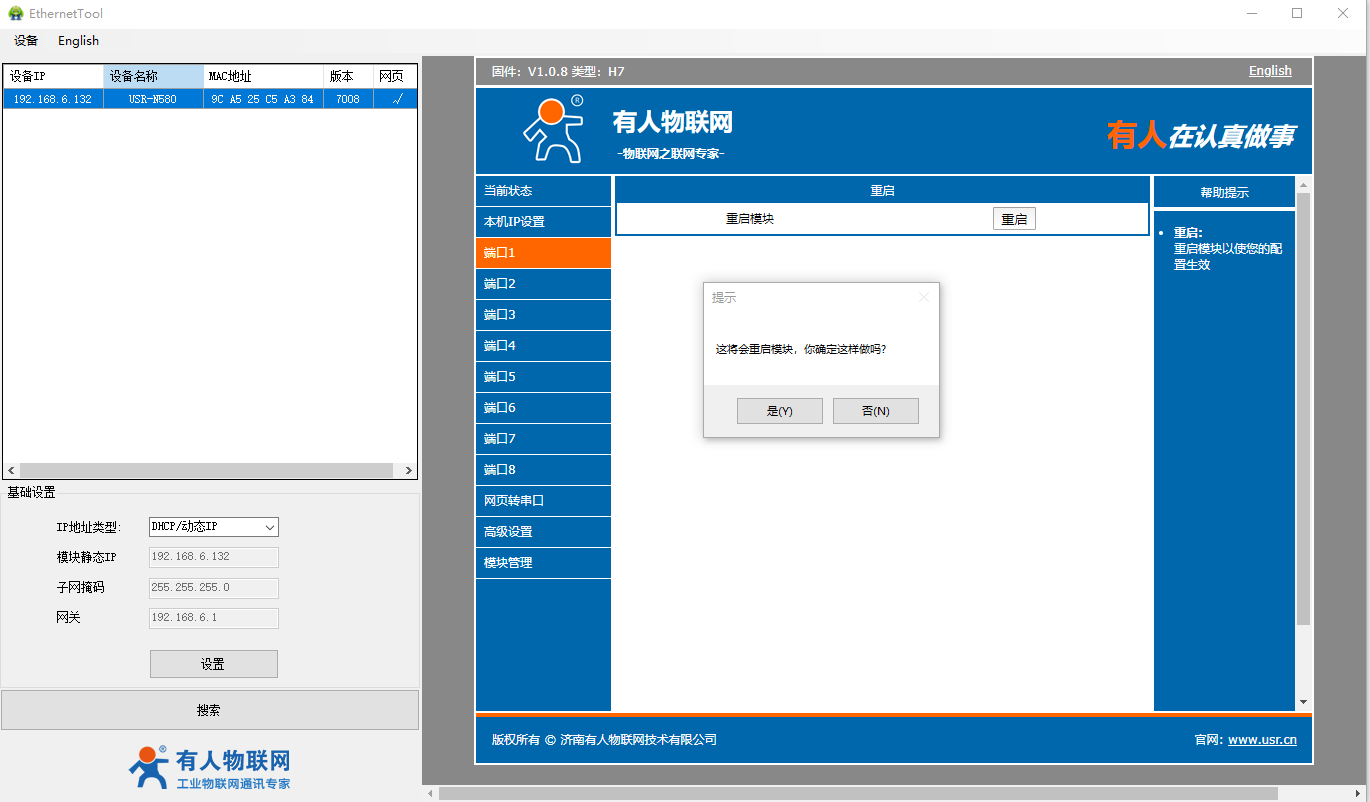

保存設置，重啟模塊。

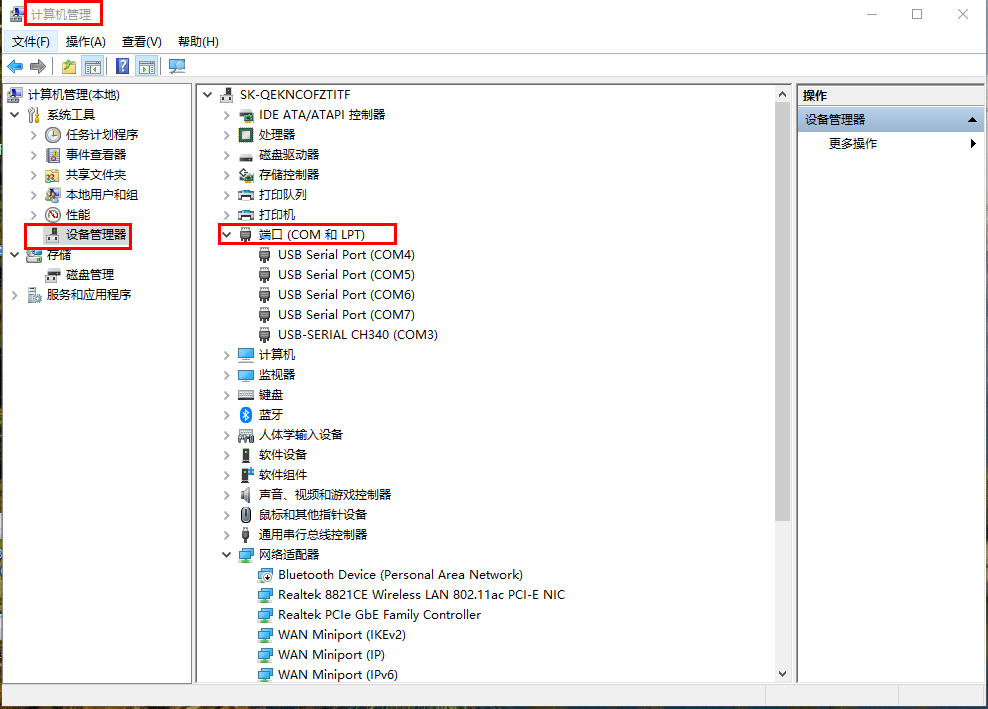

9、檢查USB-RS485串口號

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3

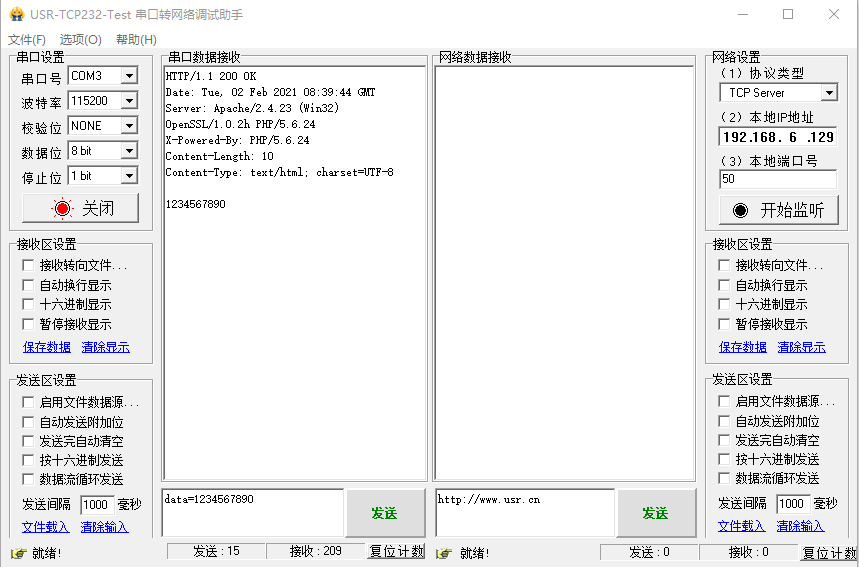

六、數據調試

打開串口網絡助手，串口參數和N580 端口1參數保持一致，串口發送數據data=1234567890，測試服務器返回?cái)?shù)據。
