USR-N510-H7（二期）基本測試案例

一、資料下載

USR-N510 H7說明書：http://www.ggxxsw.cn/Download/1159.html

設置軟件：http://www.ggxxsw.cn/Download/383.htm

串口網絡調試助手：http://www.ggxxsw.cn/Download/27.html

二、準備工作

1、USR-N510-H7產品  數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

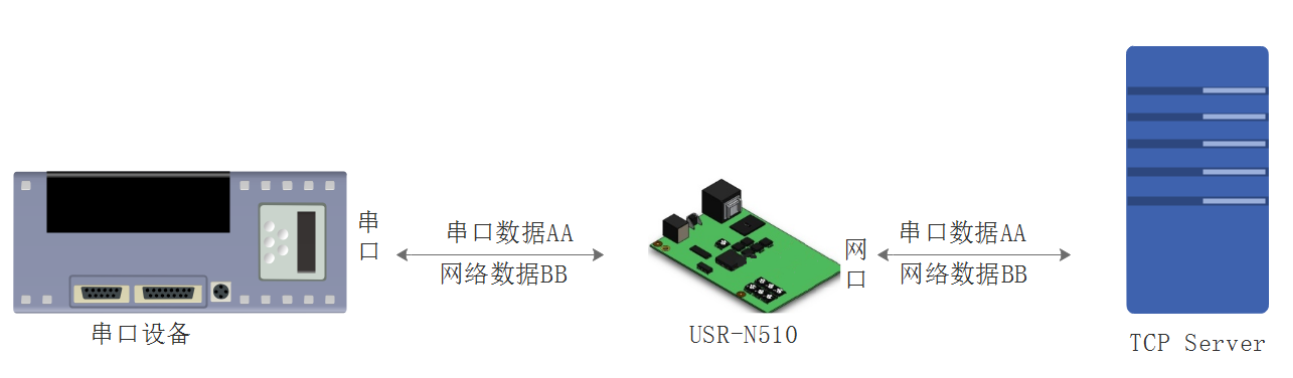

三、連接框圖

四、設置步驟

1、USB-RS485串口線接N510串口，注意485接線線序，USB-RS485 A線接N510 串口的A端子，USB-RS485 B線接N510 串口的B端子，USB頭插入電腦USB口。

N510網口通過網線直連電腦網口。檢查所有連接無誤后，給N510用12V電源適配器供電。

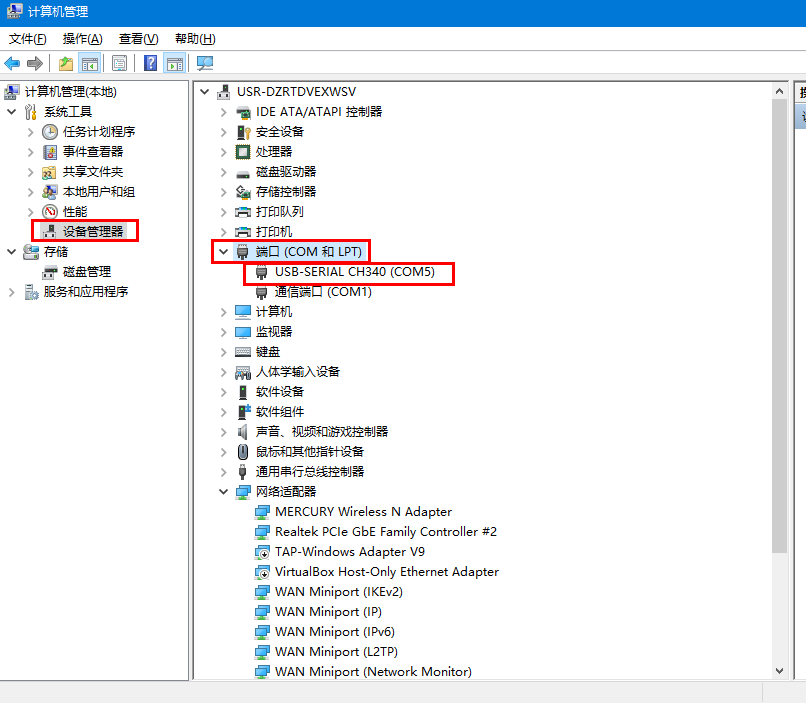

2、檢查USR-RS485串口線的COM口號，點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM5。

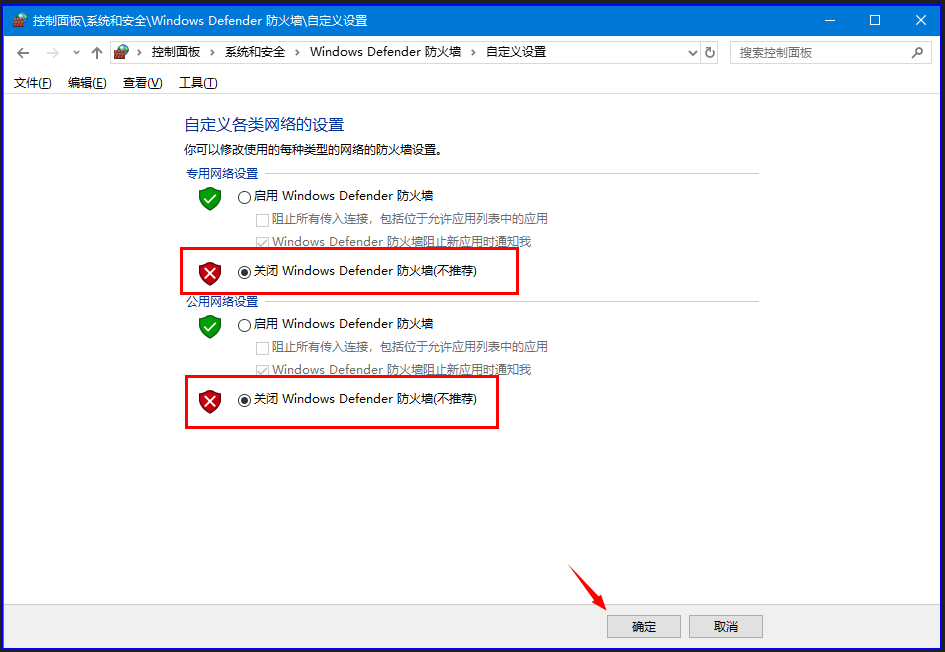

3、電腦關閉防火墻。

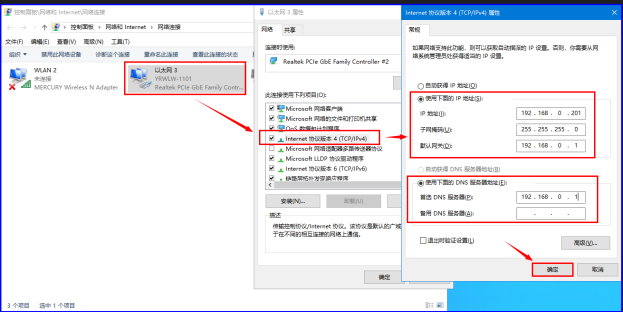

4、電腦：控制面板\網絡和 Internet\網絡連接，IP設置和N510 IP同網段，N510默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

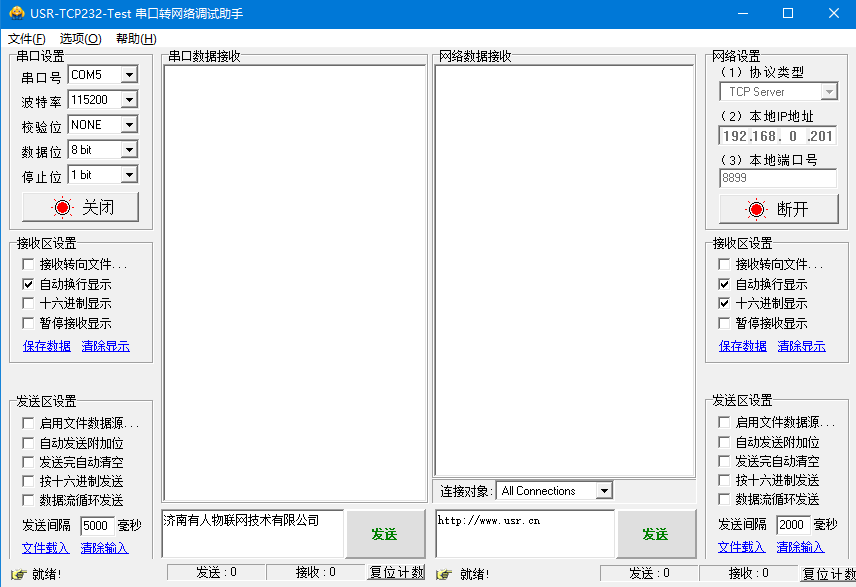

5、打開下載網絡調試助手。

網絡協議配置為TCP server，本地IP地址為192.168.0.201，本地端口號自定義設置（8899），點擊開啟監聽，打開真實串口COM5。

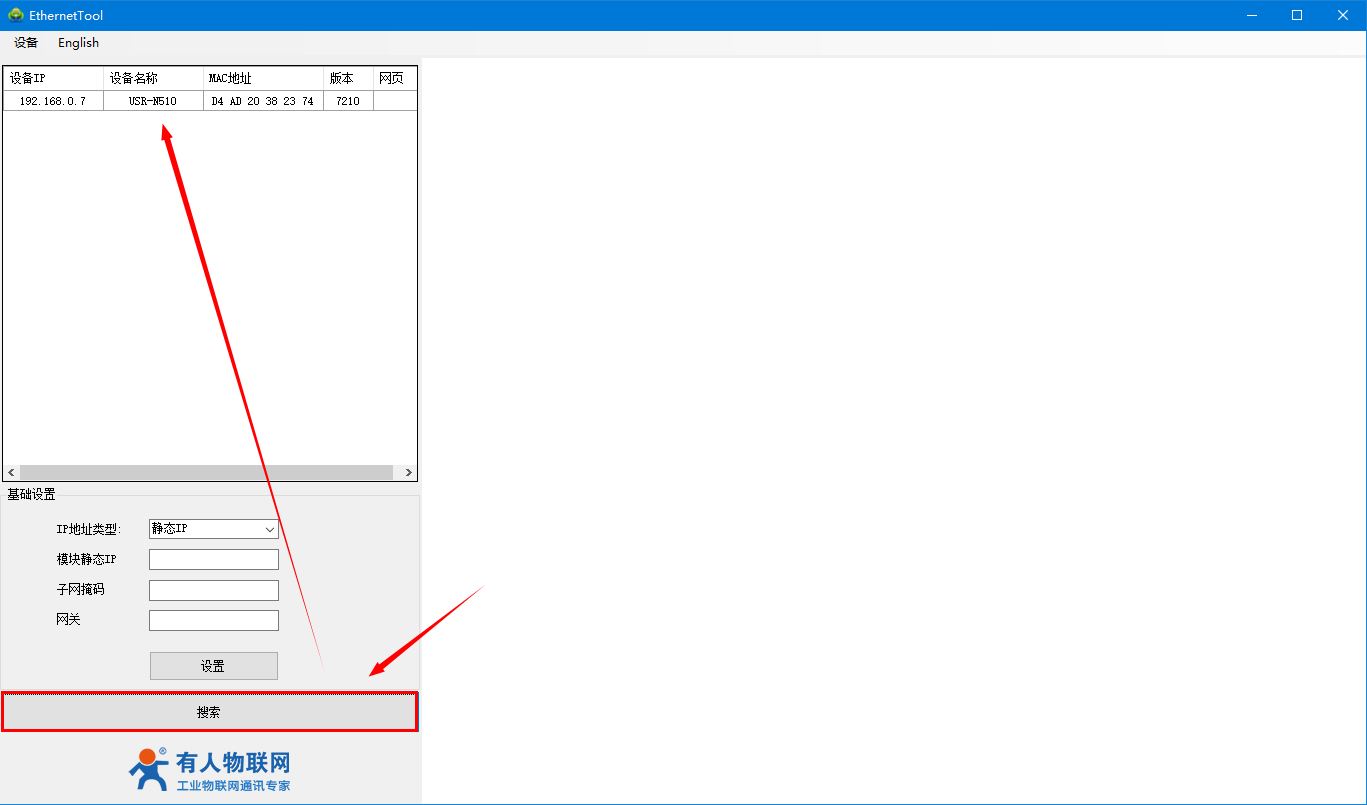

4、下載并打開H7系列設置軟件：

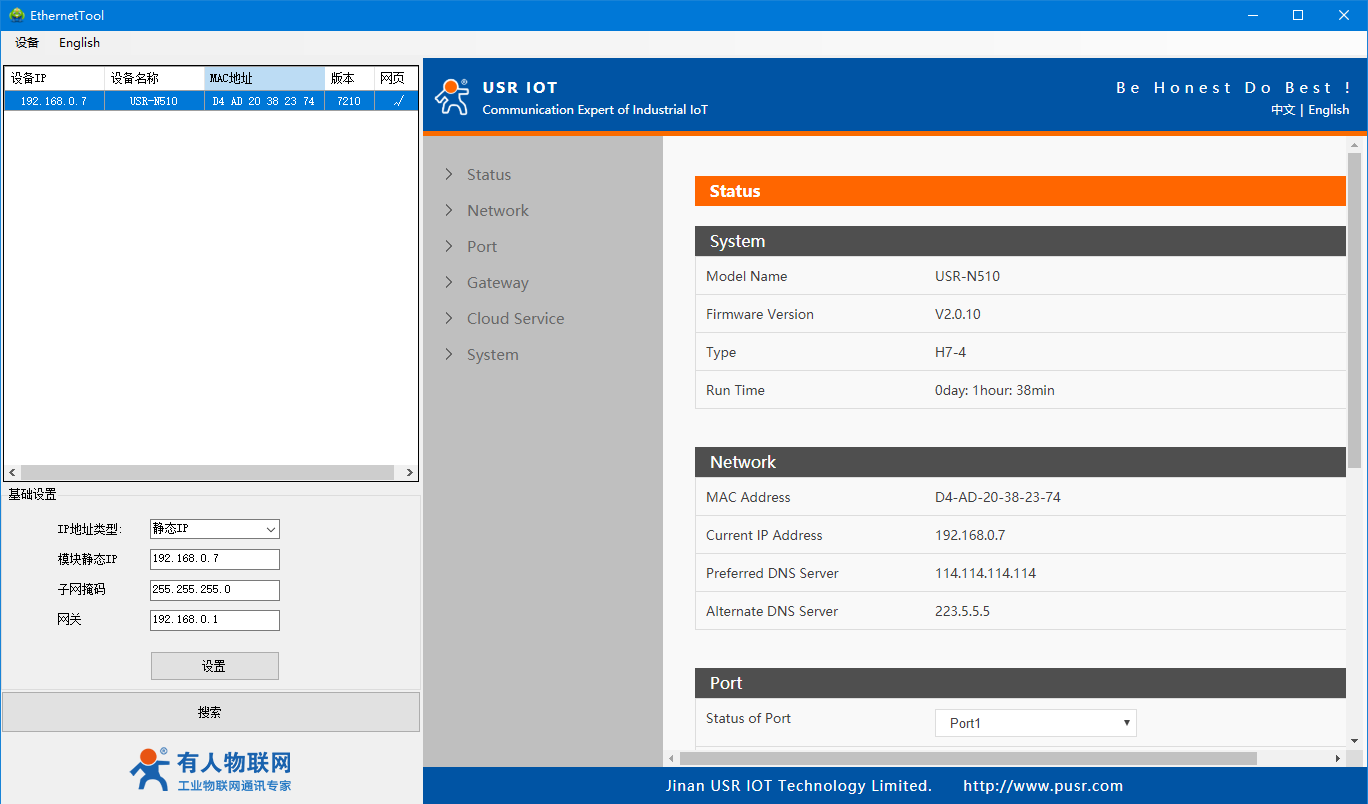

用H7系列配置軟件搜索N510設備，單擊搜索，搜搜到設備后雙擊設備。

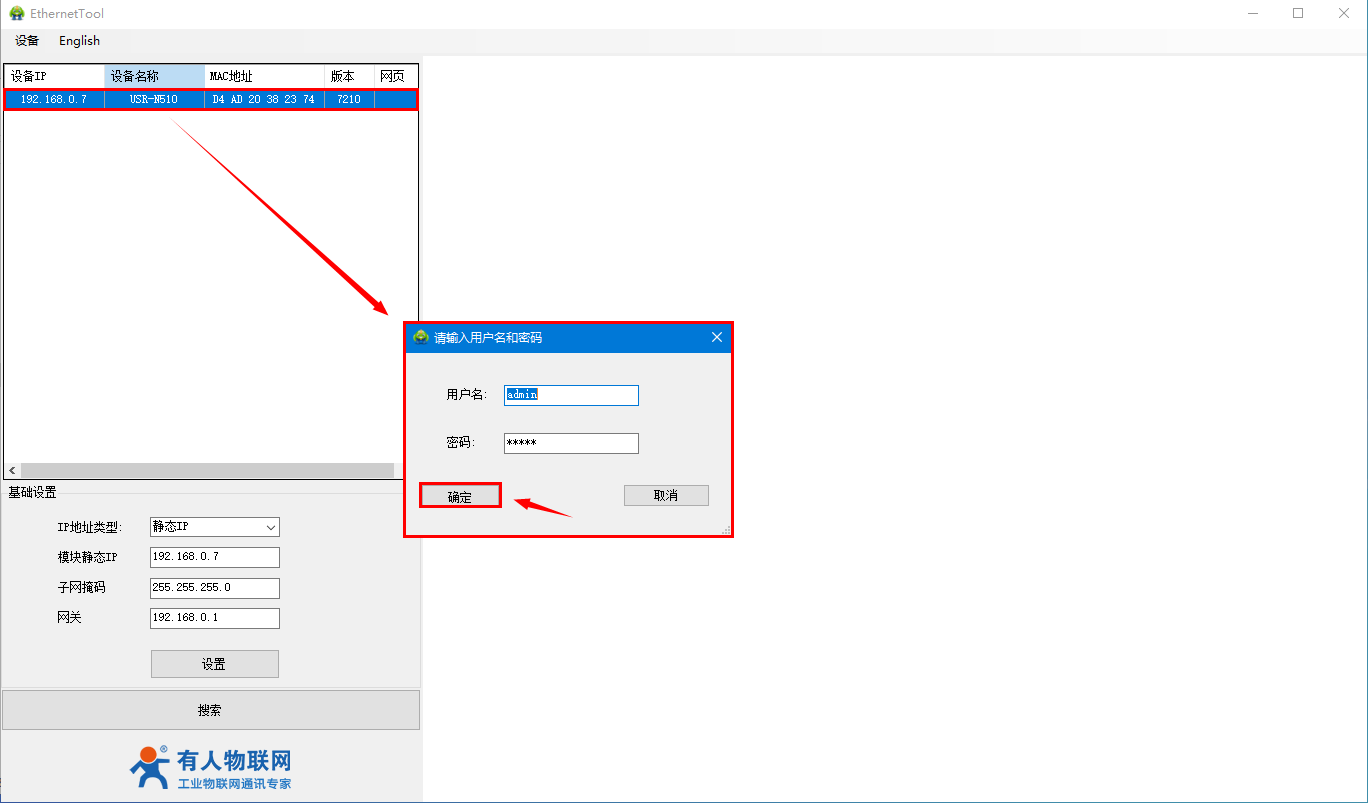

5、登錄

輸入用戶名admin和密碼admin，點擊確定，右側顯示N510參數設置頁面。

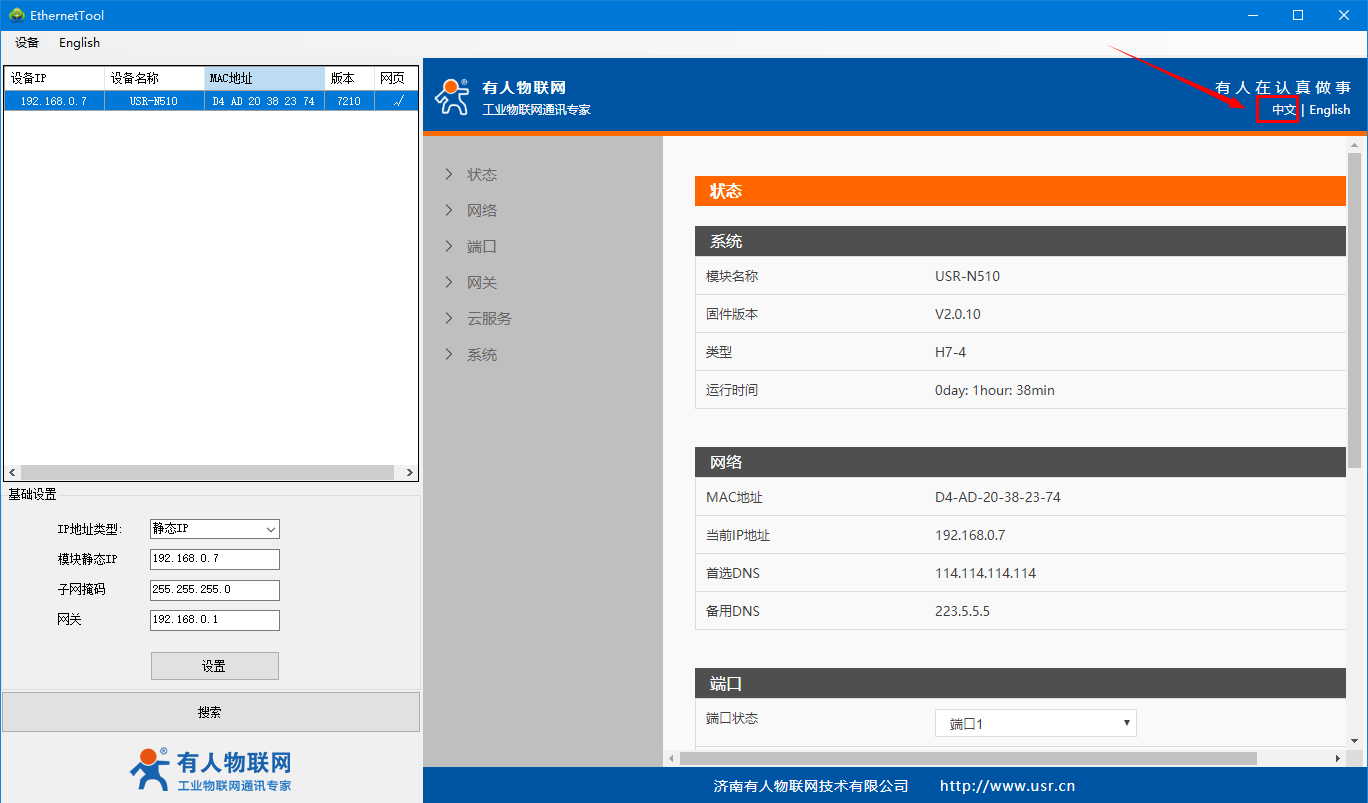

6、英文顯示切換中文

英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示。

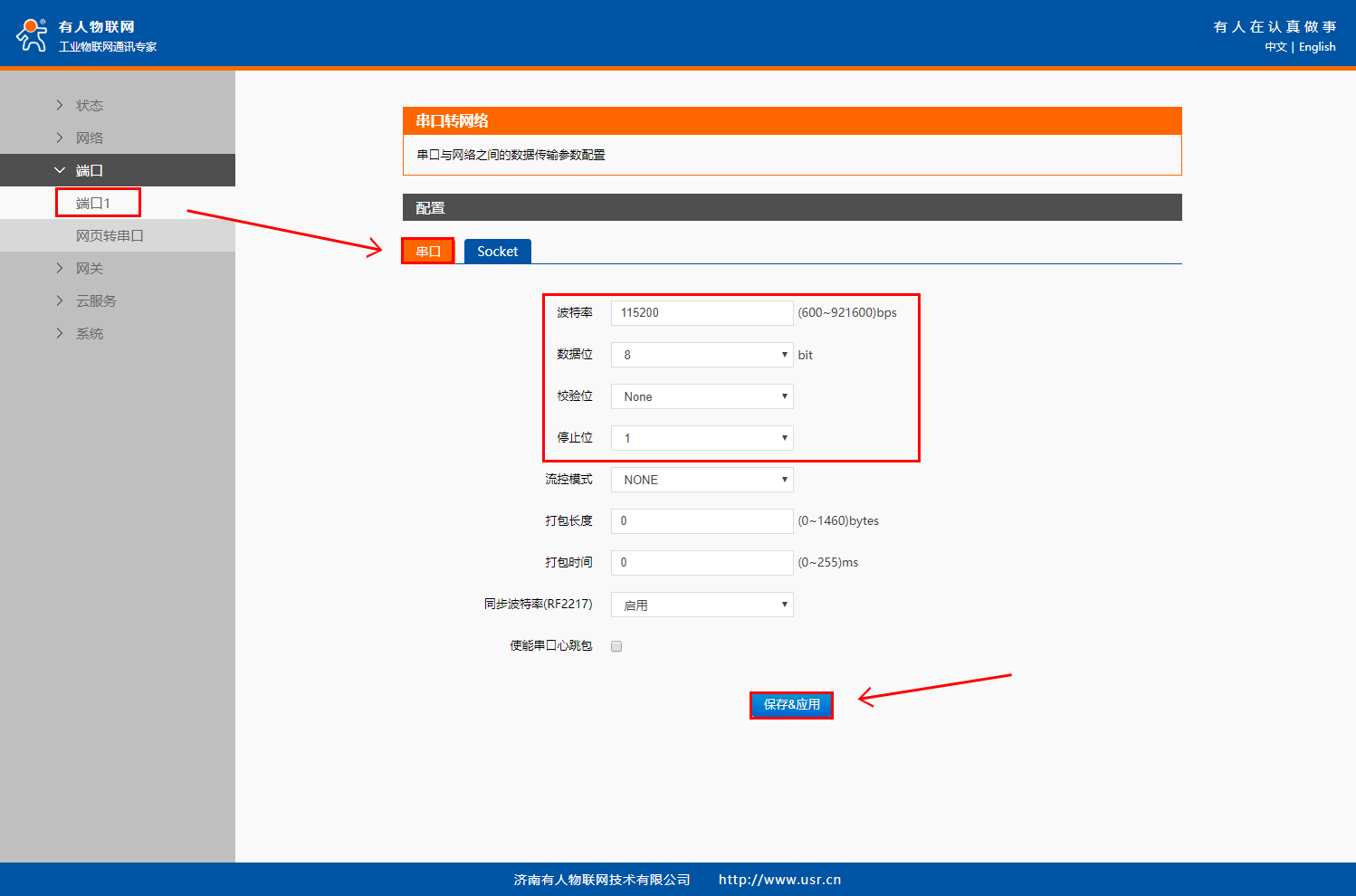

7、配置端口的RS485參數

串口波特率/檢驗位/數據位/停止位修改與串口設備的串口參數一致，默認為115200波特率，無校驗位（NOEN）數據位8，停止位1。

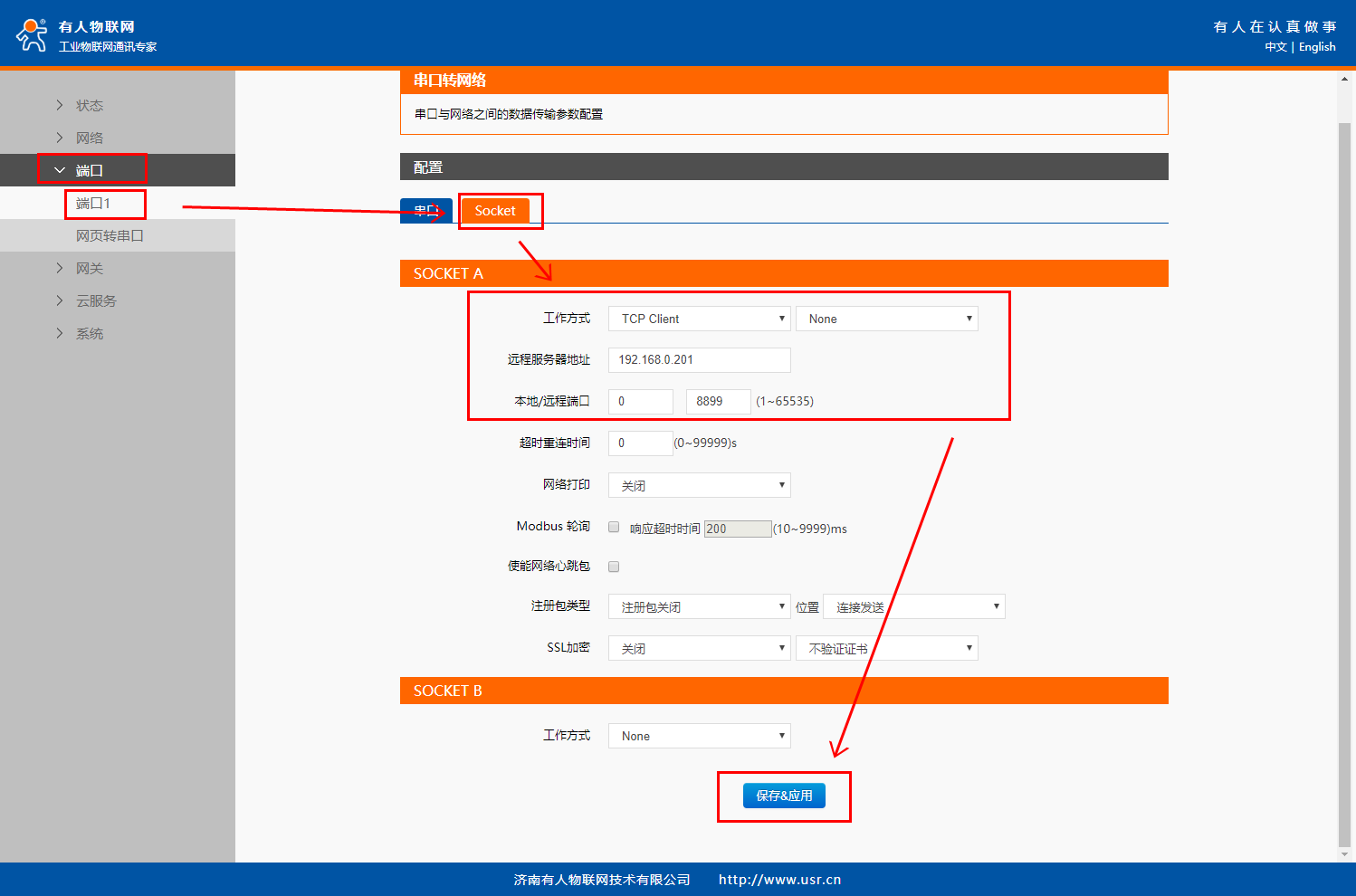

8、配置TCP服務器參數

在“端口”>“端口1”界面中的“Socet”配置Socket A的工作模式為“TCP Client”
遠程服務器地址為電腦ip地址：192.168.0.201

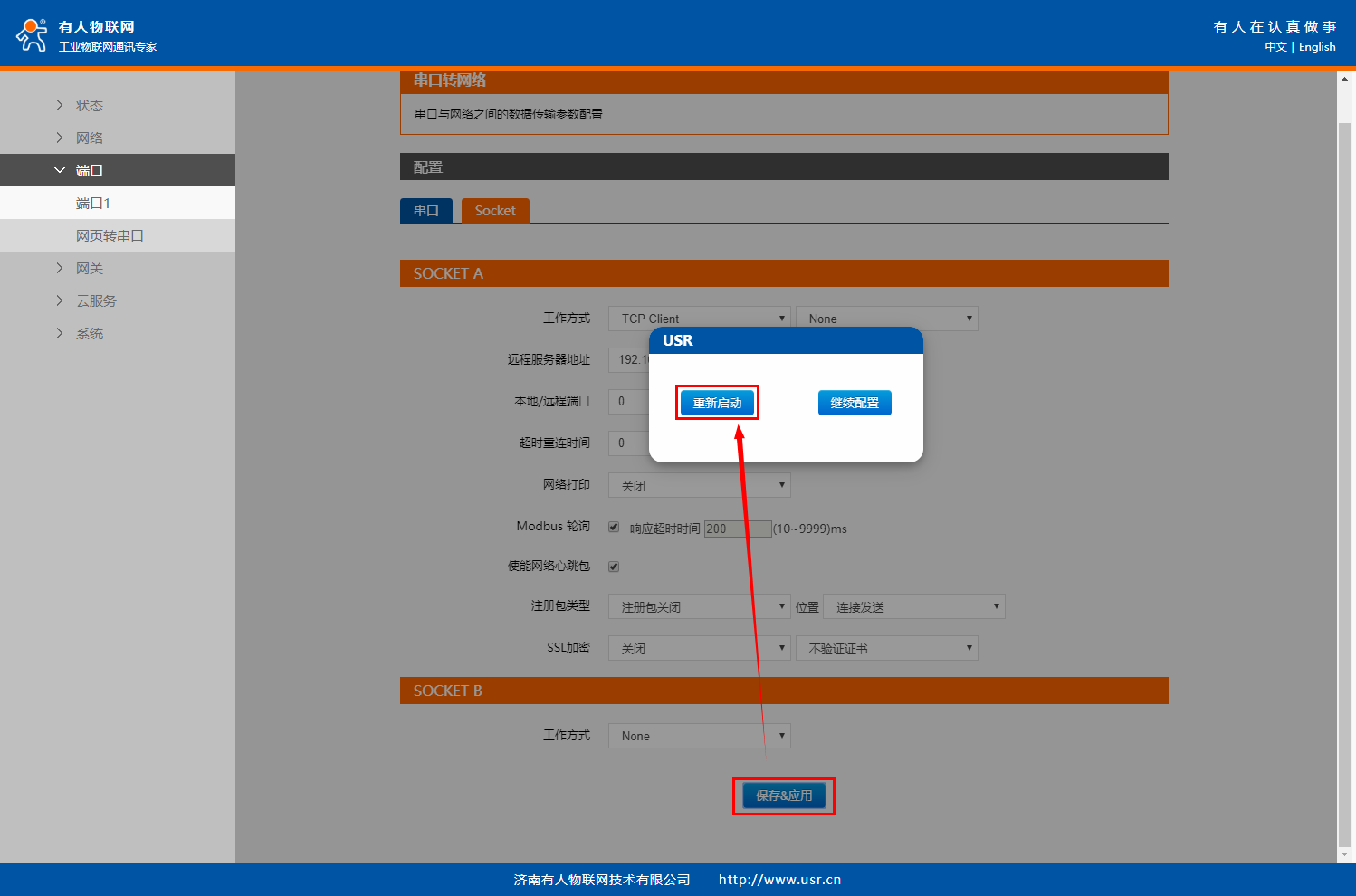

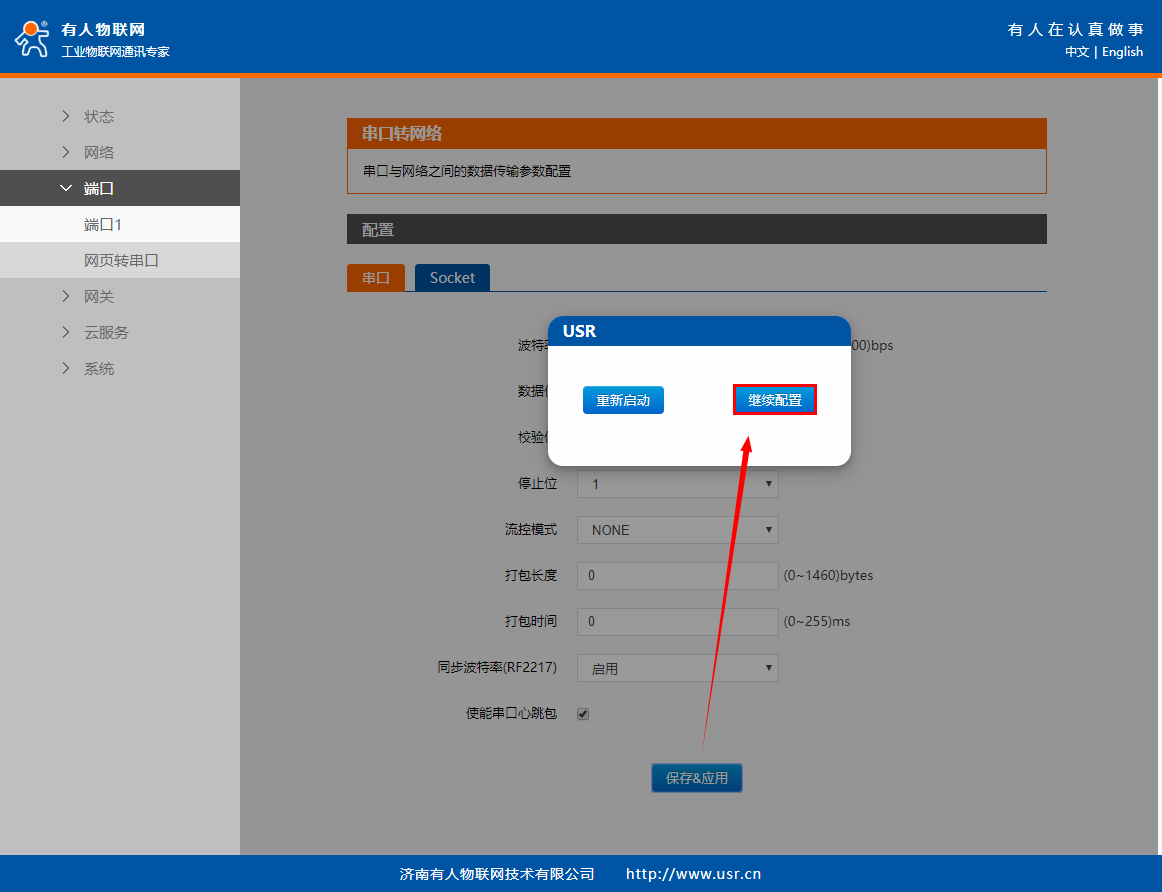

遠程端口為虛擬串口的tcp端口：8899。點擊保存，重啟。

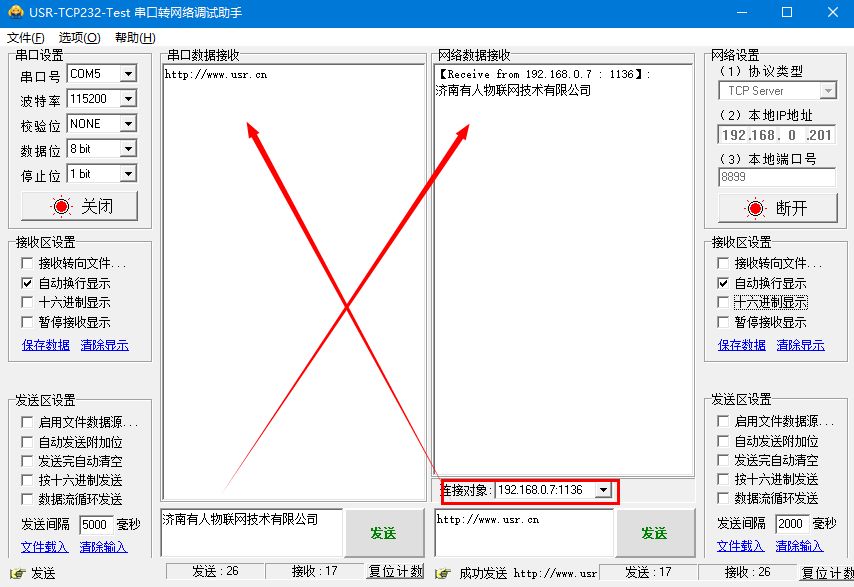

10、N510重啟后,軟件出現連接對象，串口與網絡便可互發數據。
