USR-N540-H7 (二期)  modbus rtu轉modbus tcp 協議轉換
2022-06-27


USR-N540-H7(二期) modbus rtu轉modbus tcp 協議轉換

一、資料下載

1、串口網絡調試助手http://www.ggxxsw.cn/Download/27.html

2、USR-N540-H7設置軟件http://www.ggxxsw.cn/Download/383.html

3、USR-N540-H7規格書http://www.ggxxsw.cn/Download/1088.html

4、USR-N540-H7說明書http://www.ggxxsw.cn/Download/1087.html

5、USR-N540-H7 AT指令集http://www.ggxxsw.cn/Download/1089.html

二、準備工作

1、USR-N540-H7產品  數量1

2、電源適配器 12V 數量1

3、網線 數量1

4、USB-RS485串口線 數量1

5、電腦 數量1

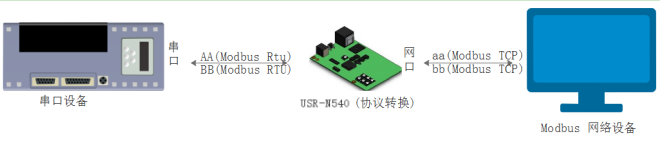

三、連接框圖

四、硬件連接和電腦設置

1、硬件連接:

USR-N540-H7產品,USB-RS485串口一線接N540串口一,注意485接線線序,USB-RS485 A線接N540 串口一的A端子,USB-RS485 B線接N540 串口一的B端子,USB頭插入電腦USB口。

N540網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后,給N54012V電源適配器供電。

2、指示燈狀態:

1)POWER:電源指示燈,只要電源連接正常,指示長燈亮。

2)WORKWork指示燈,N540工作狀態指示燈, N540正常工作,指示燈閃亮。

3)TX1:串口1發送指示燈

4)RX1:串口1接收指示燈

5)TX2:串口2發送指示燈

6)RX2:串口2接收指示燈

7)TX3:串口3發送指示燈

8)RX3:串口3接收指示燈

9)TX4:串口4發送指示燈

10)RX4:串口4接收指示燈

3、電腦設置:

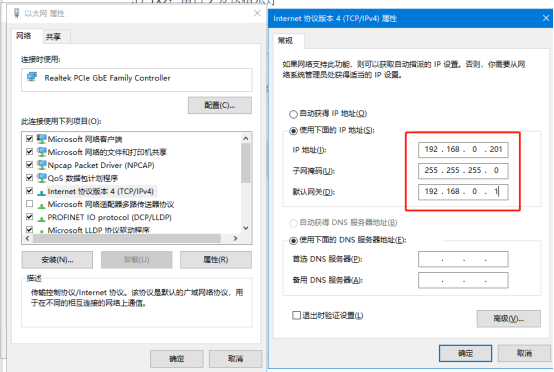

11)電腦本地連接,IP設置和N540 IP同網段,N540默認IP192.168.0.7,網關192.168.0.1,電腦本地連接IPv4設置靜態IP,192.168.0.201,子網掩碼255.255.255.0,網關192.168.0.1。禁用其他網卡。

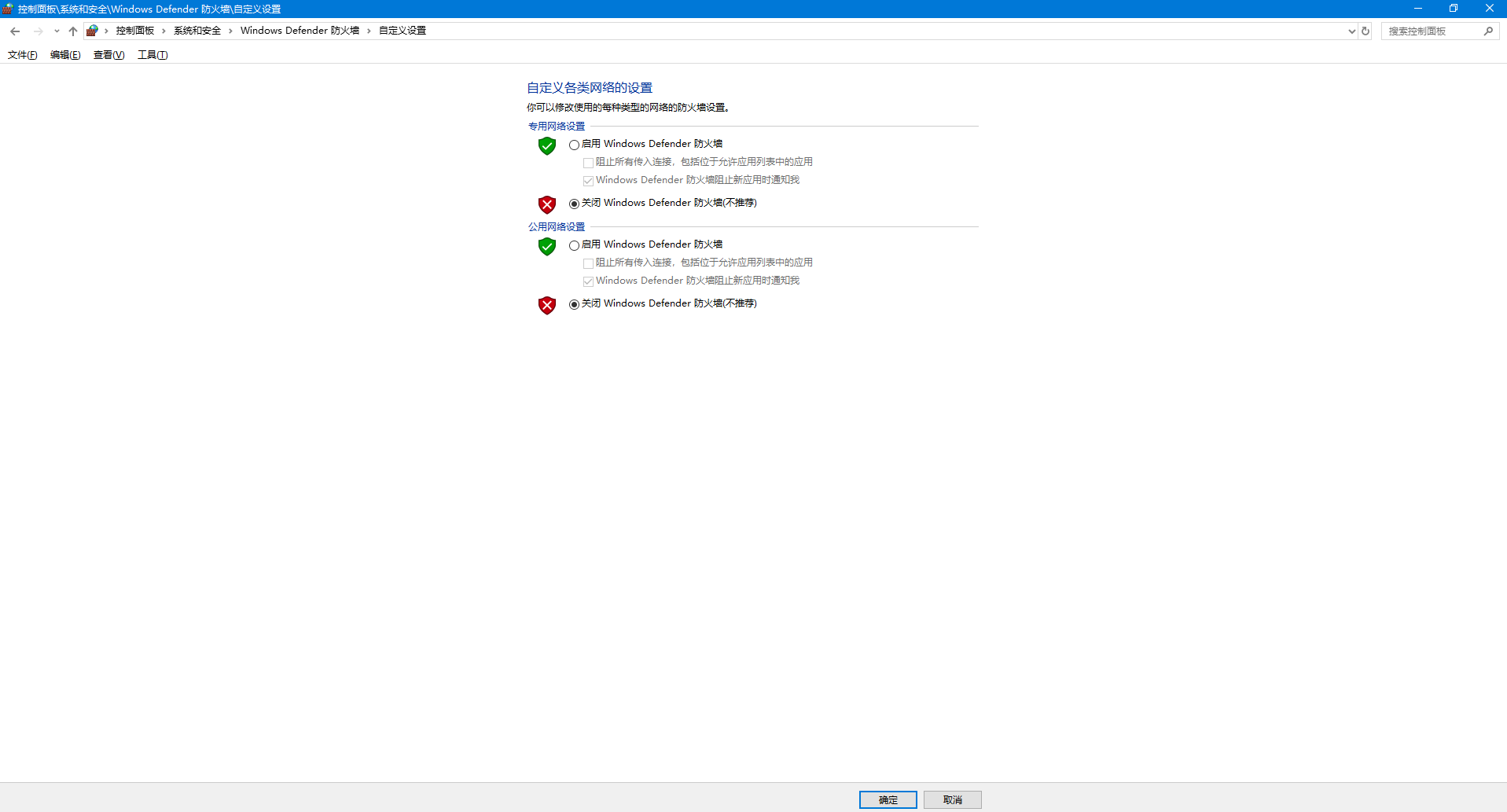

12)電腦關閉防火墻

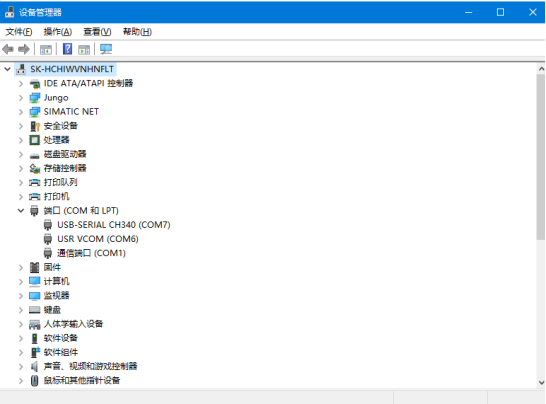

13)檢查USR-RS485串口線的COM口號

點擊電腦計算機,右擊鼠標,點擊設備管理器,查看端口,確認USB-RS485串口線的COM口號,有人測試電腦是COM7


五、產品參數設置

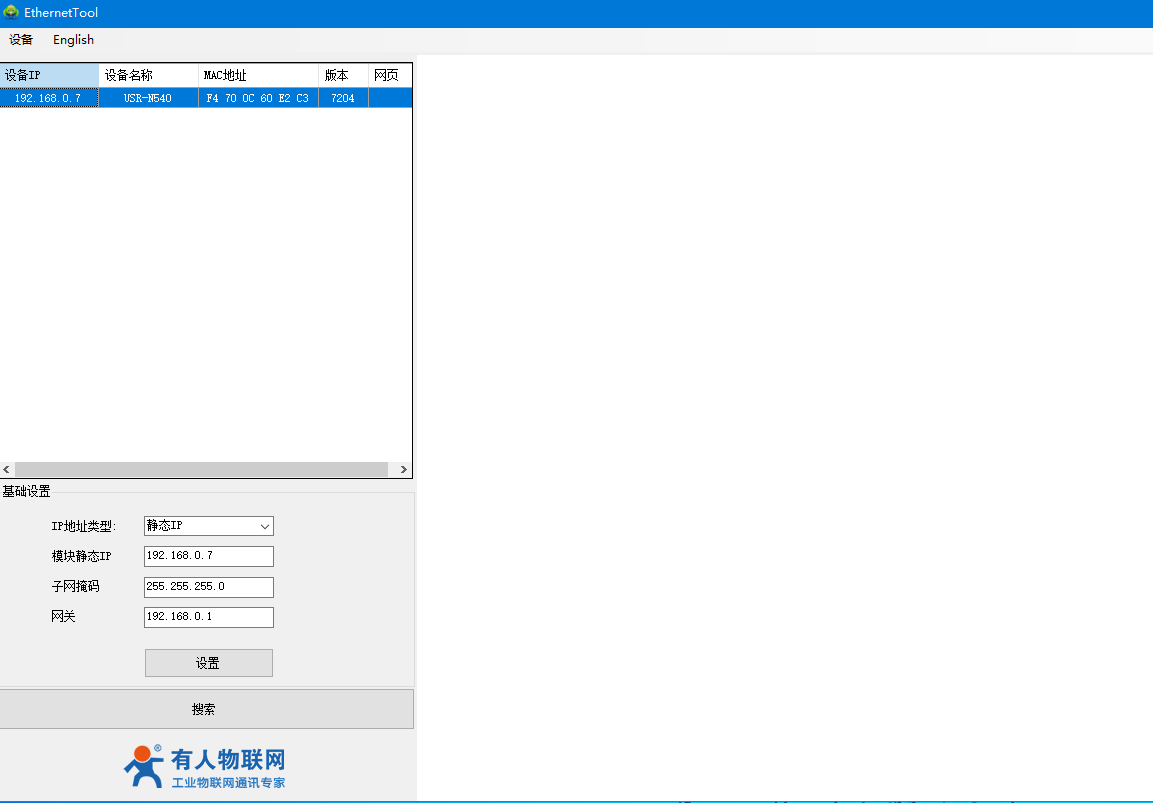

1、下載并打開H7系列配置軟件:

H7系列配置軟件搜索N540設備,單擊搜索

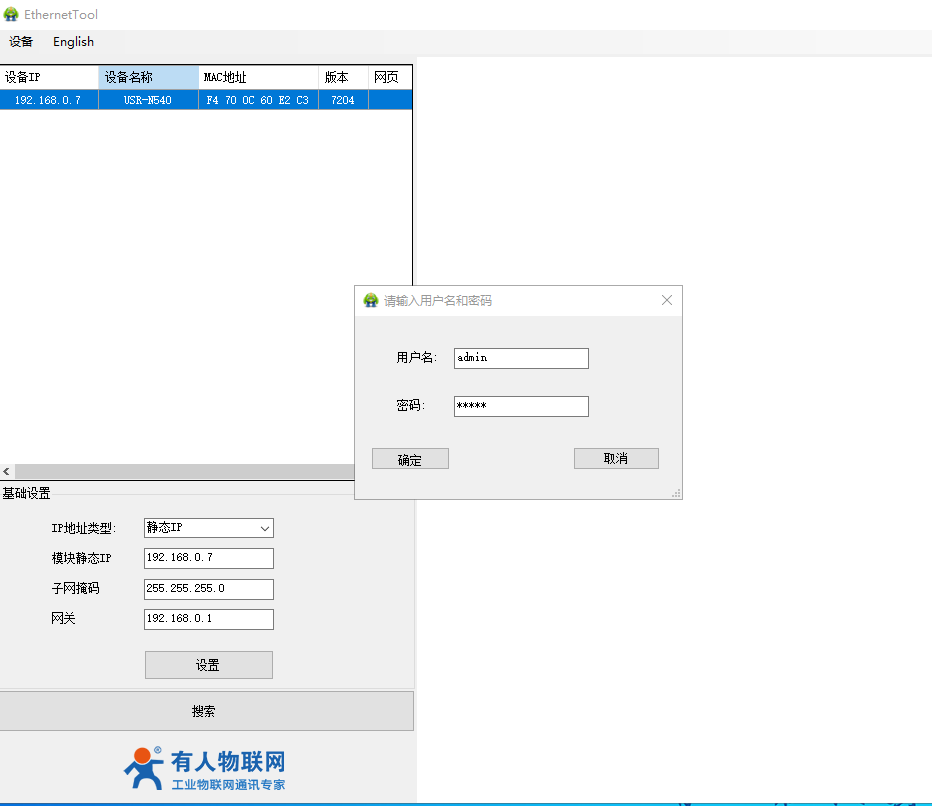

2、登錄

輸入用戶名admin和密碼admin,點擊確定


3、單擊產品名稱顯示信息

顯示IP 192.168.0.7之后,單擊IP,右側顯示N540參數設置頁面。



六、數據調試

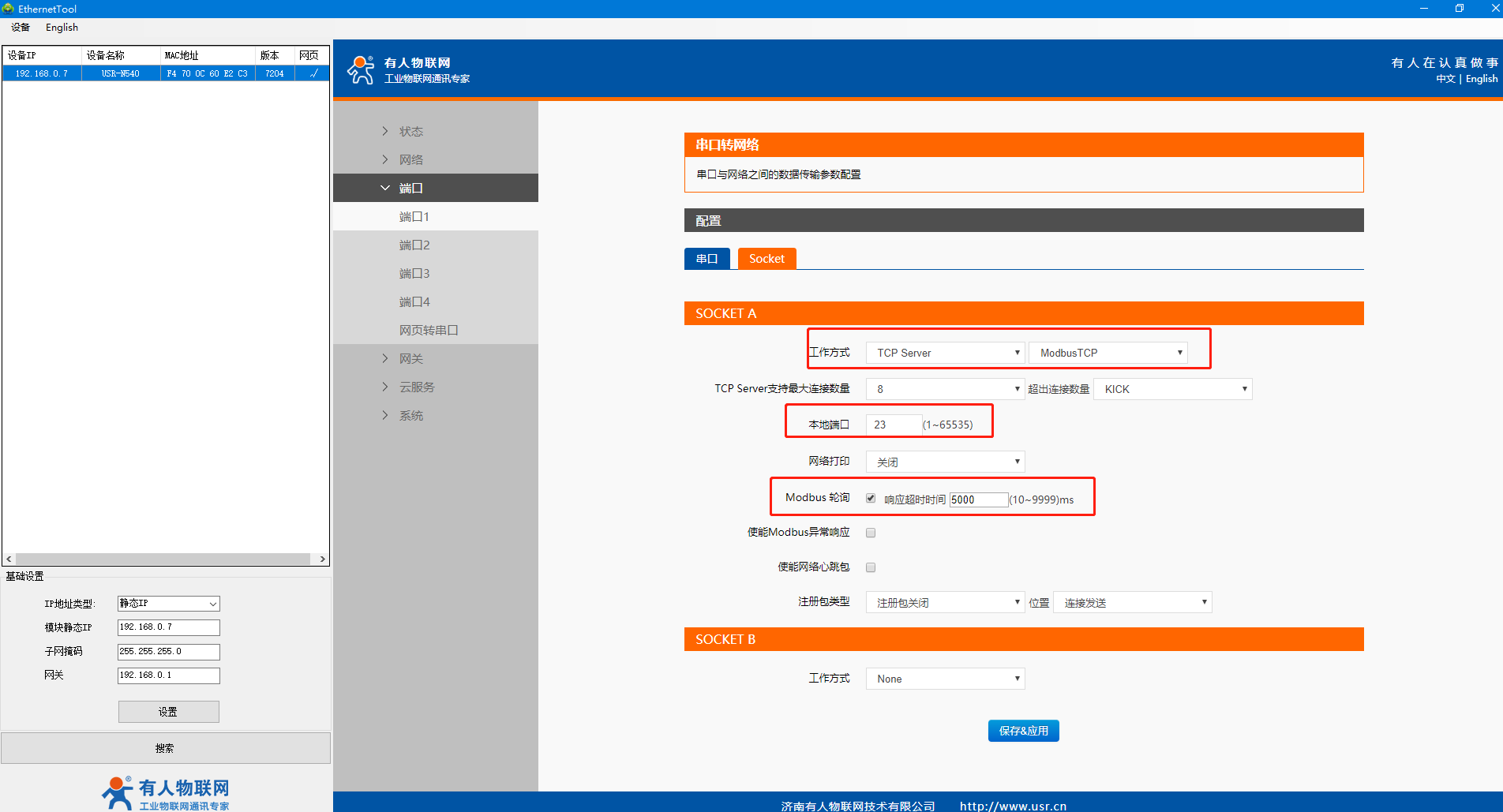

1、MODBUS網關參數設置:

工作方式設置TCP server ModbusTCP,本地端口號默認是23,Modbus TCP輪詢默認是關閉,需要勾選開啟MODBUS TCP輪詢。

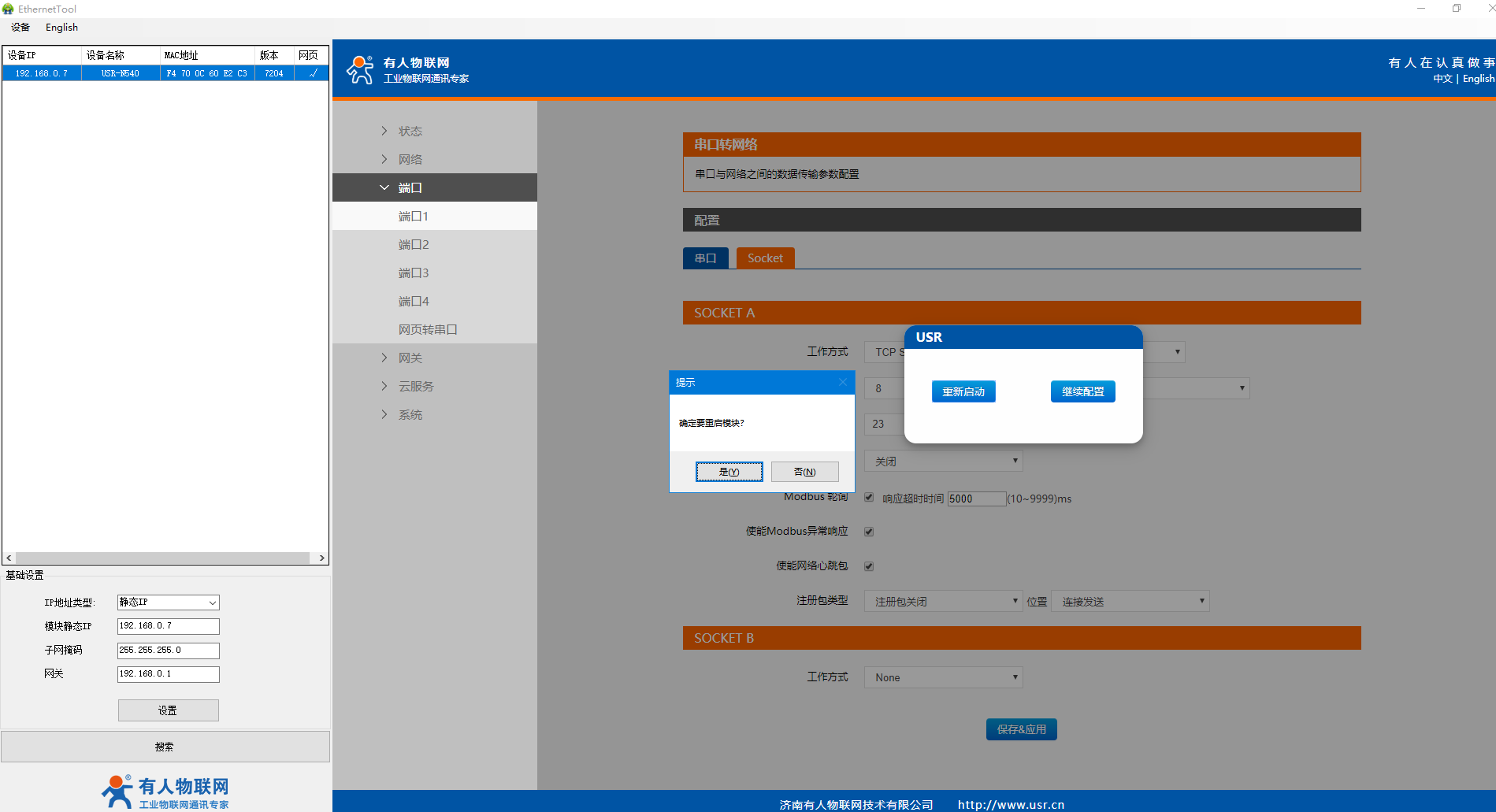

輪詢超時時間默認是200ms,需要改大,改成5000ms。保存參數,重啟設備。

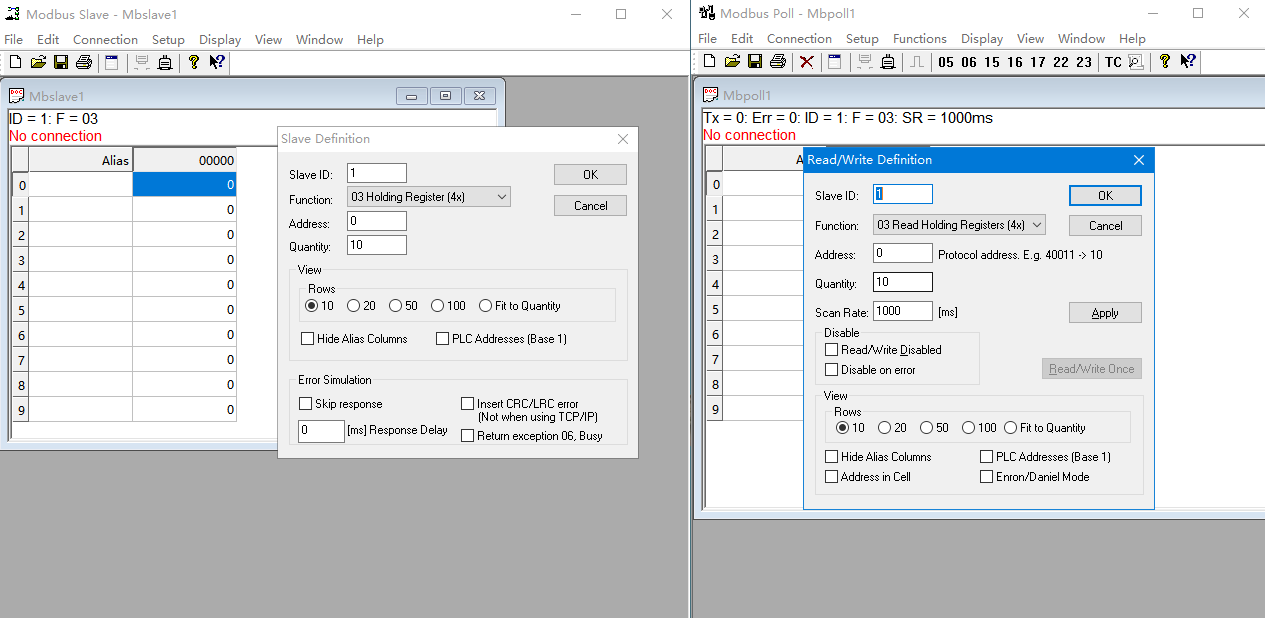

2、MODBUS SLAVE和MODBUS POLL軟件設置:

MODBUS SLAVE軟件和MODBUS POLL軟件的設備ID SLAVE ID需要設置一致,寄存器起始地址和寄存器數量設置一致。舉例,我用的是起始地址0,寄存器數量10。用的是03功能碼。

SLAVE ID 是1。備注:MODBUS POLL軟件有些版本,有一個讀寫選項,Read/Write Disabled,需要取消勾選。

模擬測試用MODBUS SLAVE軟件做串口設備,用MODBUS POLL軟件做網絡端。

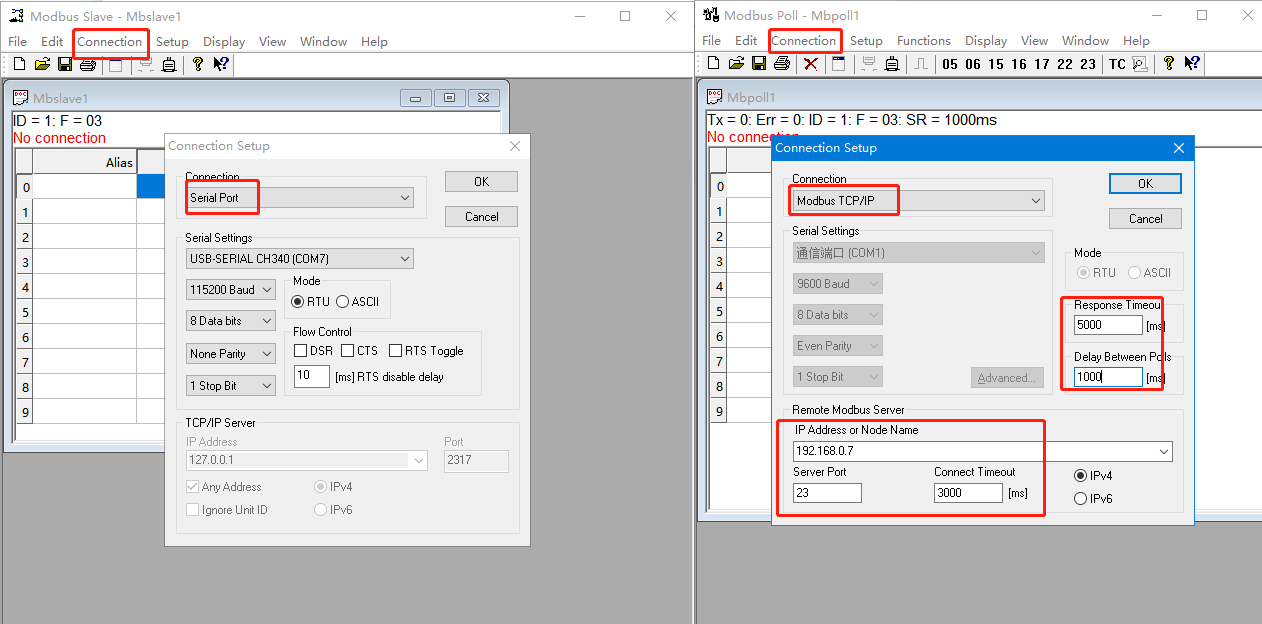

MODBUS SLAVE軟件設置串口參數,波特率、數據位、停止位、校驗位,需要和USR-N540的串口參數設置一致。

MODBUS POLL軟件設置MODBUS TCP/IP。IP地址填USR-N540的IP地址,Server Port填USR-N540的端口號23。注意MODBUS POLL軟件的3個時間參數,依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。



3、基本通訊測試:

MODBUS SLAVE軟件添加1個SLAVE ID,是ID 1

MODBUS POLL軟件對應添加1個SLAVE ID,是ID

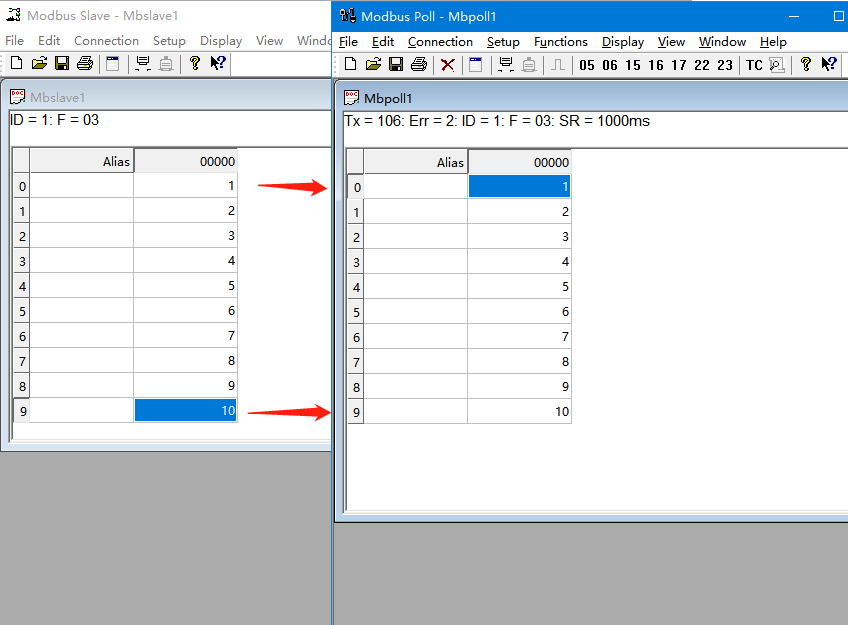

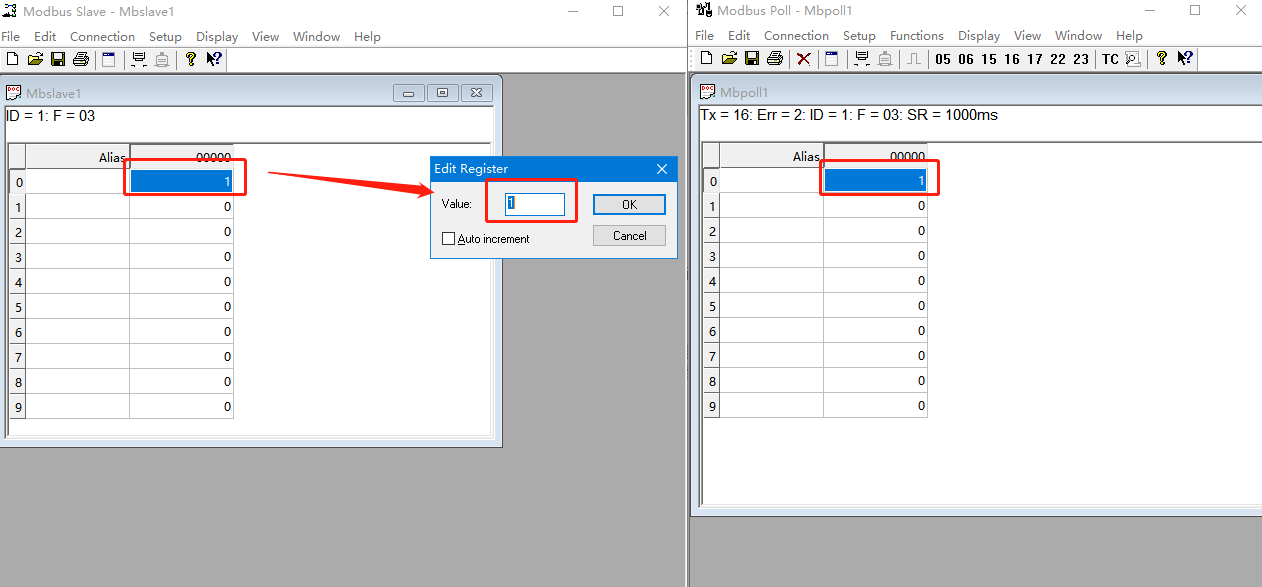

改變每個MODBUS SLAVE軟件的數據,對應的MODBUS POLL軟件就可以采集到正確的數據。

模擬了網絡端下發查詢命令,串口回復數據。

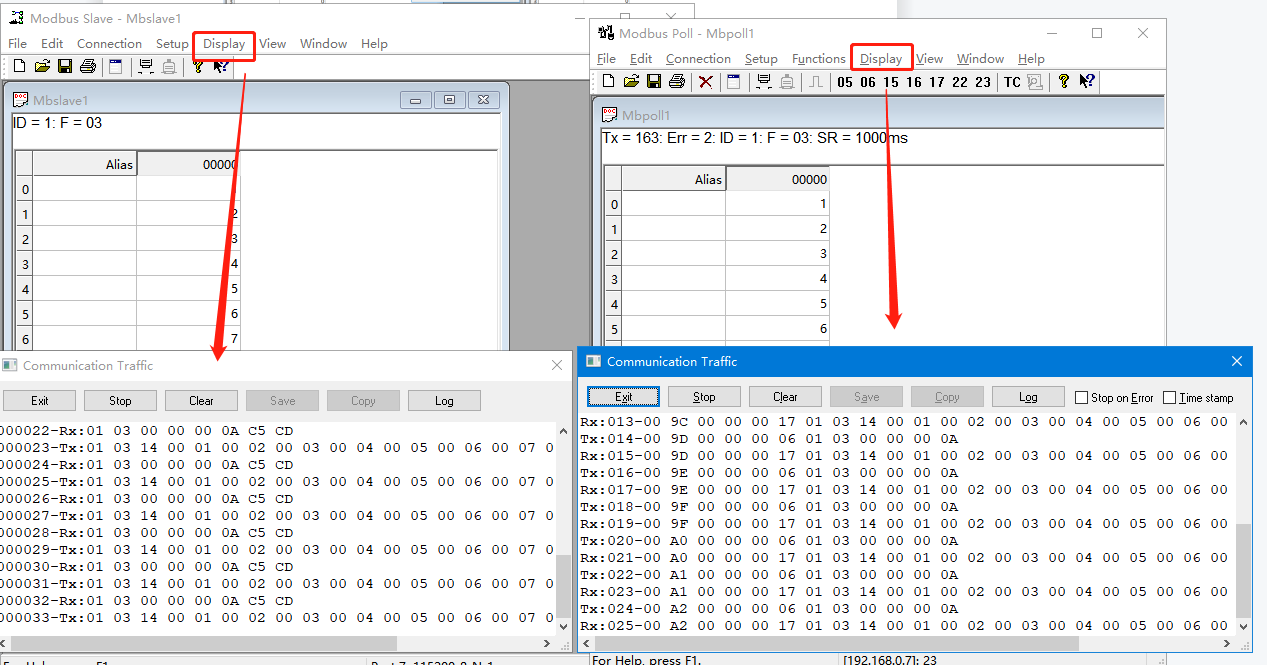

備注:MODBUS SLAVE軟件和MODBUS POLL軟件的選項Display,點開之后,最下面的Communication Traffic,是兩個軟件數據監控,可以查看MODBUS 數據,是否正常。
