NB模塊區別及適用場景
一、相關資料
1、資料下載地址
NB模塊系列產品資料：http://www.ggxxsw.cn/Product/cat-107.html
2、購買地址：
官方商城：http://shop.usr.cn/
天貓商城：https://youren.tmall.com/
淘寶店鋪：https://usrcn.taobao.com/
3、技術支持聯系地址：IM.usr.cn

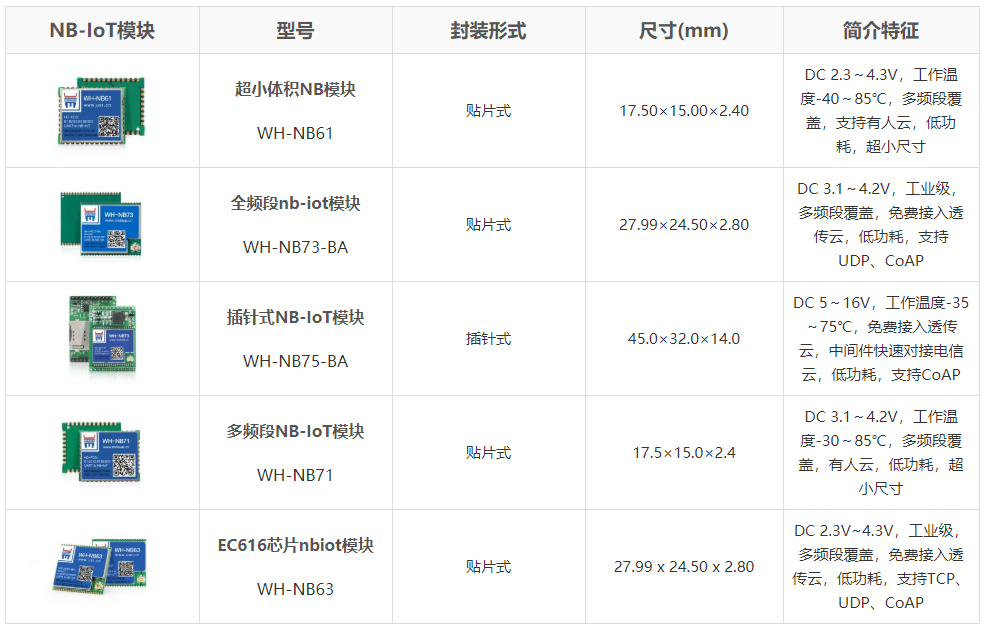

二、NB模塊區別
1、硬件區別：
（1）NB71與NB61為超小體積NB模塊
（2）NB7x系列為與NB6x系列使用方案不同，NB6x使用EC616芯片方案
（3）NB7x系列為與NB6x系列PSM狀態下模塊功耗不同。NB73PSM電流5μ[email protected]，NB63PSM電流1.03μ[email protected]
（4）NB73及NB71工作電壓3.1V-4.2V，NB63及NB61工作電壓2.3V-4.3V
（5）NB7x系列串口波特率支持：2400、4800、9600、57600、115200、230400、460800、921600 。但是高于 57600bps 會影響低功耗
NB6x系列串口波特率支持：4800、9600、57600、115200
另附：NB63替換使用說明書：http://www.ggxxsw.cn/Download/965.html
2、軟件區別
（1）NB7x系列目前不能連接TCP服務器，只支持UDP或coap服務器。NB6x系列支持TCP、UDP及coap服務器
（2）指令TCP功能時，NB6x系列只保存socket編號為1的連接，其余進入PSM后丟失，需重新重建
（3）NB7x系列支持7路指令UDP，NB6x系列支持5路指令UDP
（4）NB7系列進入PSM之前IDLE時長為10s，NB6x系列進入PSM前IDLE時長為20s
（5）關閉PSM時：NB7x系列基站控制PSM能力較強，基站占主導地位；NB6x系列模組端控制PSM能力較強，所以在設置APN關閉PSM的同時，模組端也要關閉休眠模式
三、適用場景（此處以NB63為例）
NB最大的特色即為低功耗，模塊進入低功耗狀態下是收不到服務器下發的數據的，只能串口上報一包數據激活模塊，這時模塊即可收到服務器下發數據。所以NB適用于主動上報工作場景。另外NB網絡為窄帶網絡，所以并發性比較低，也就造成了NB適用于低頻小量的場景。

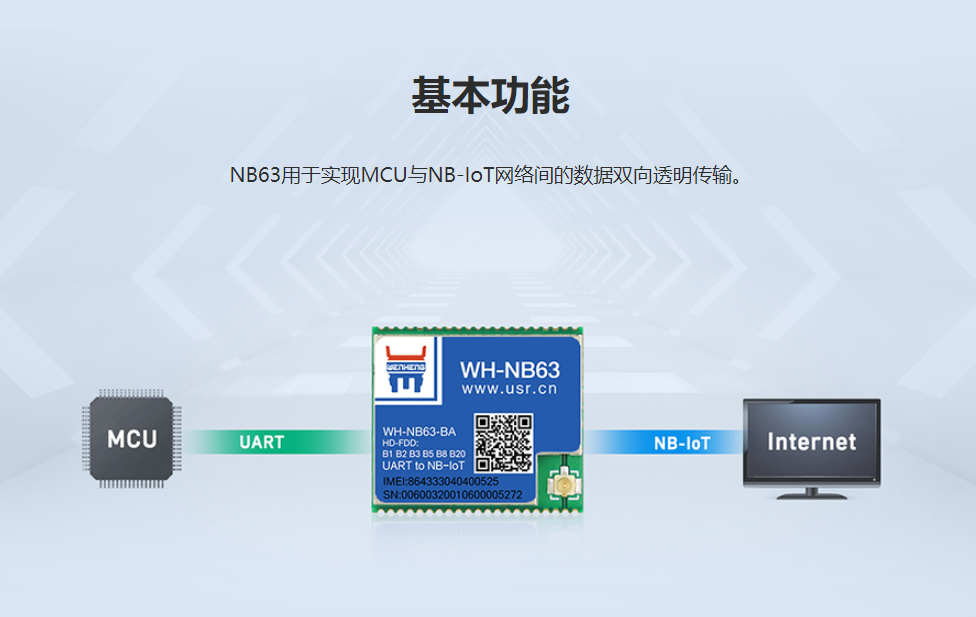

1、數據透傳
（1）NB串口接單片機或串口終端設備，串口參數設置一致（波特率、數據位、停止位、校驗位）。串口注意電平匹配建議根據硬件手冊中參考電路設計
NB63硬件設計手冊：http://www.ggxxsw.cn/Download/962.html
（2）NB63支持TCP、UDP、coap協議，與服務器之間需要IP可達、協議對等
（3）若使用數據透傳功能，模塊串口收到的數據原封不動傳至服務器輸出，例如單片機向NB63模塊發送數據“123”，通過NB63傳輸至服務器輸出的數據即為“123”
四、行業應用案例

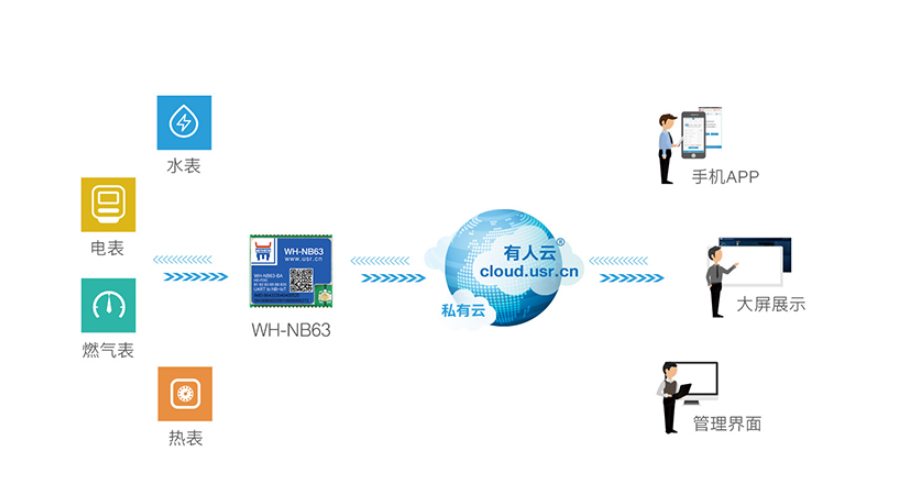

1、智能表計聯網傳輸案例
智能表計可用于水、電、氣、熱等計量表的數據傳輸場景。NB-IoT遠程抄表在繼承GPRS遠程抄表功能的同時，擁有海量容量，相同基站通訊用戶容量是GPRS遠程抄表的10倍；在相同使用條件下，NB-IoT模塊功耗低、待機久，信號穿透性強，覆蓋范圍更為廣泛

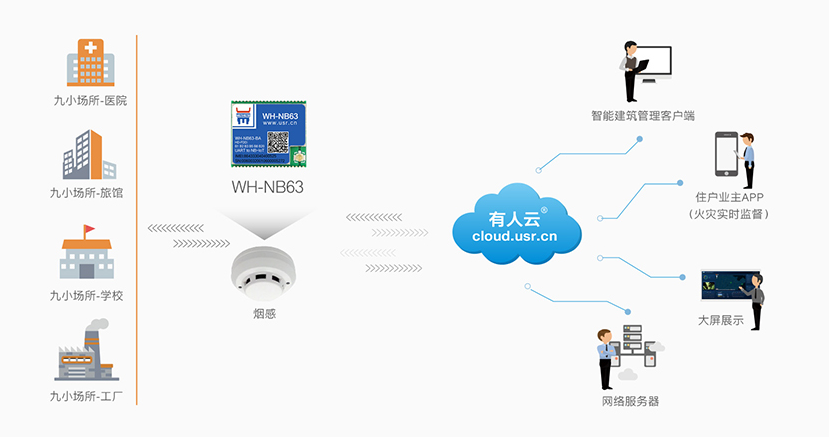

2、煙感報警聯網傳輸案例
NB63支持低功耗工作模式，待機時間長，可全天候提供數據傳輸；NB-IoT可連接的終端數量多，滿足海量煙感器同時接入；同時，NB-IoT適合狹小、逼仄場景安裝使用，信號穿透強，免布線安裝，節省項目開支

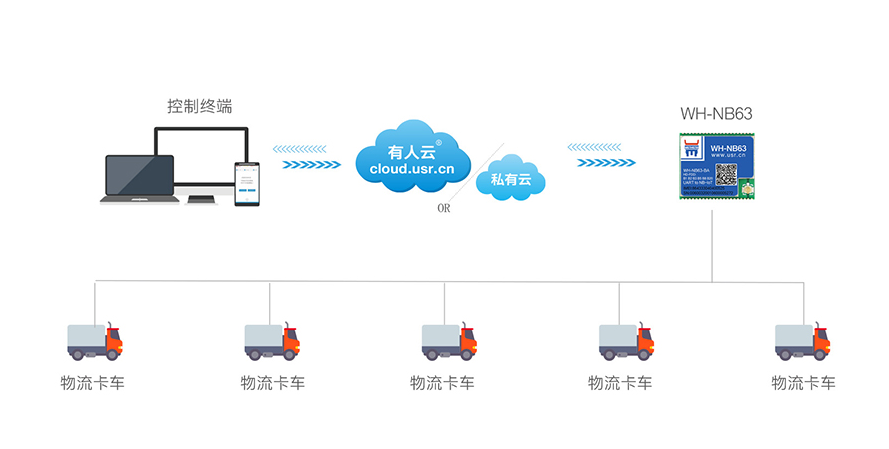

3、物流定位跟蹤聯網傳輸案例
智慧物流通常使用帶有定位和通信功能的跟蹤器，而NB63適合跟蹤器數據上傳頻率低、上傳數據量小、對移動速率要求不高的場景使用，廣闊的覆蓋范圍和低功耗的工作模式，也有助于優化運維成本
