USR-N510-H7-4連接路由器實現局域網數據通訊

1. 資料下載：

N510-H7說明書：

N510-H7軟件設計手冊：

N510-H7設置軟件下載：http://www.ggxxsw.cn/Download/383.html

串口網絡二合一調試助手：http://www.ggxxsw.cn/Download/27.html

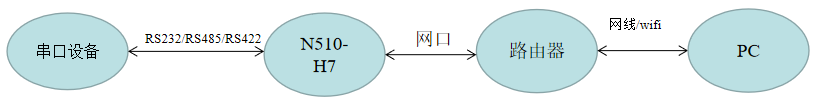

2. 網絡拓?fù)鋱D

1>N510-H7通過網線連接路由器

2>PC通過網線或者wifi連接路由器

3>N510-H7和PC在同一個局域網中

注：本案例中的串口設備用PC端的串口調試軟件替代

3. 前期準備工作：一定關閉電腦端防火墻、殺毒軟件以及禁用多余的網卡，否則會造成無法建立socket連接或者無法正常的數據通訊

如何關閉防火墻:https://zhidao.baidu.com/question/1496426678993786539.html

如何禁用多余網卡：https://zhidao.baidu.com/question/47475708.html

4. N510-H7端設置

1>硬件連接：N510-H7的串口通過USB轉232/485/422連接到電腦上，電腦和N510-H7接在同一個路由器上

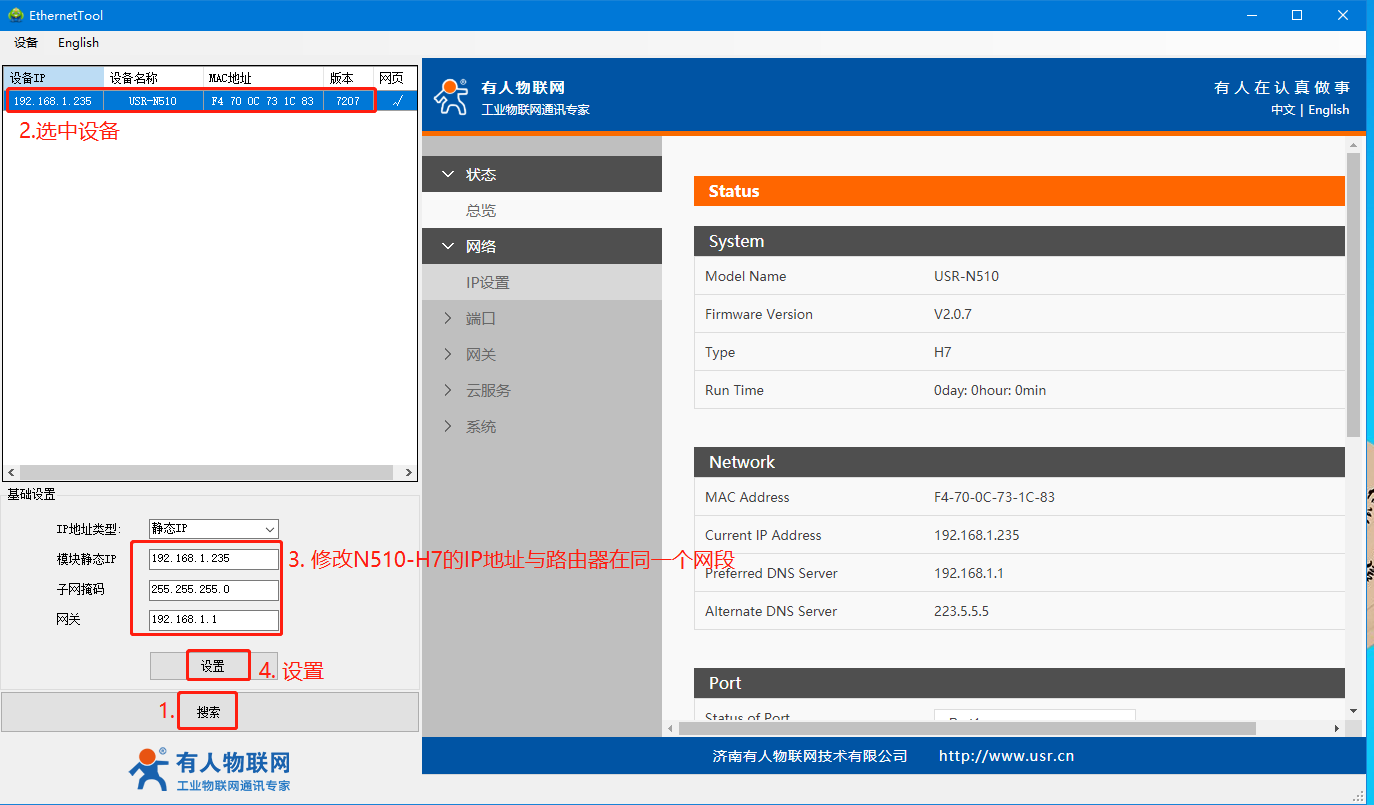

2>打開N510-H7設置軟件，搜索---選中設備---修改IP地址--設置參數

3>重新搜索設備--雙擊設備--用戶名/密碼（admin/admin）--查看N510-H7的參數

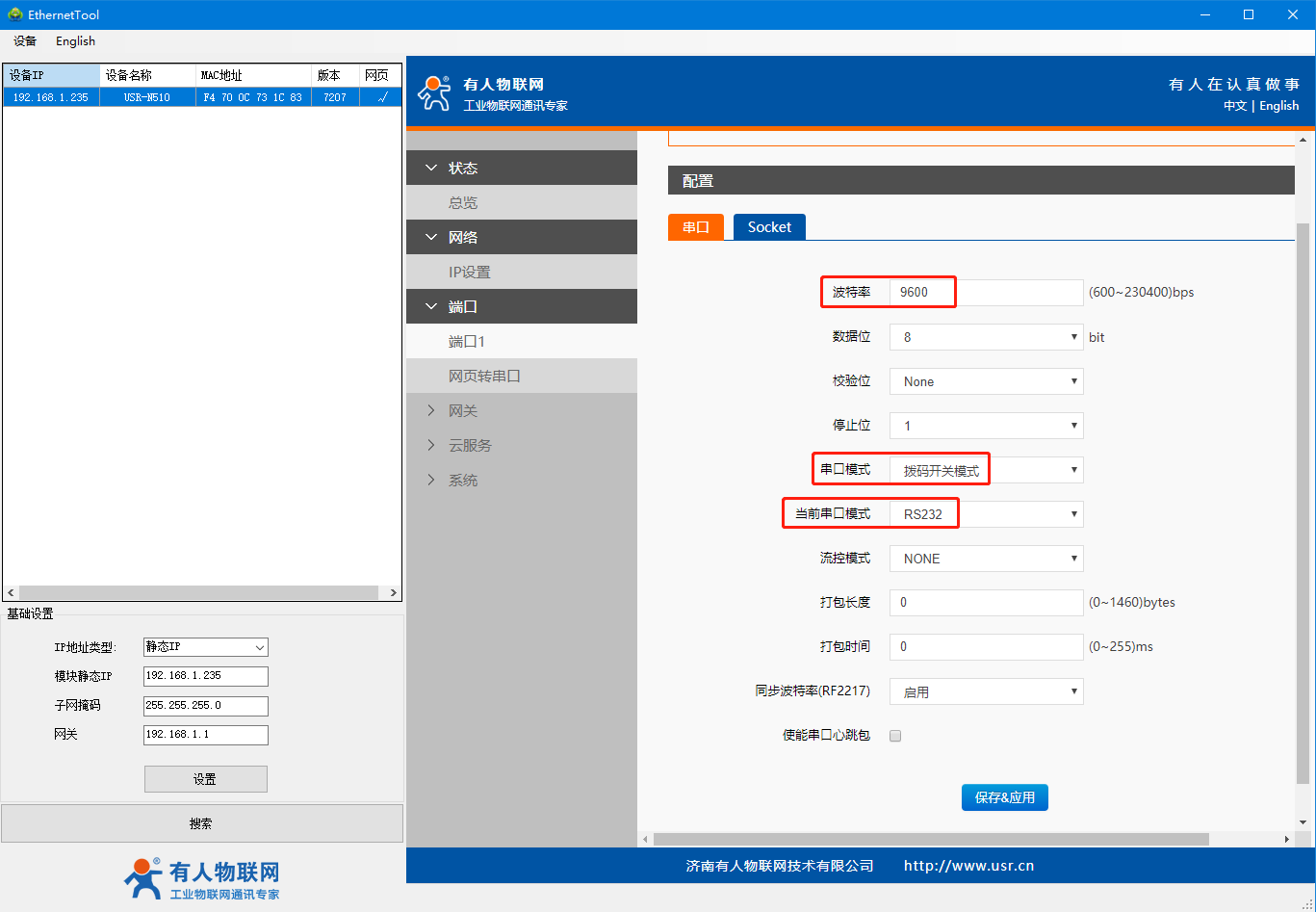

4>串口參數設置：端口1---串口，本案例中用的是RS232串口，波特率修改為9600，保存并應用。在實際應用中，串口參數需要和真實的串口設備保持一致。

注意：選擇繼續配置，不要選擇立即重啟

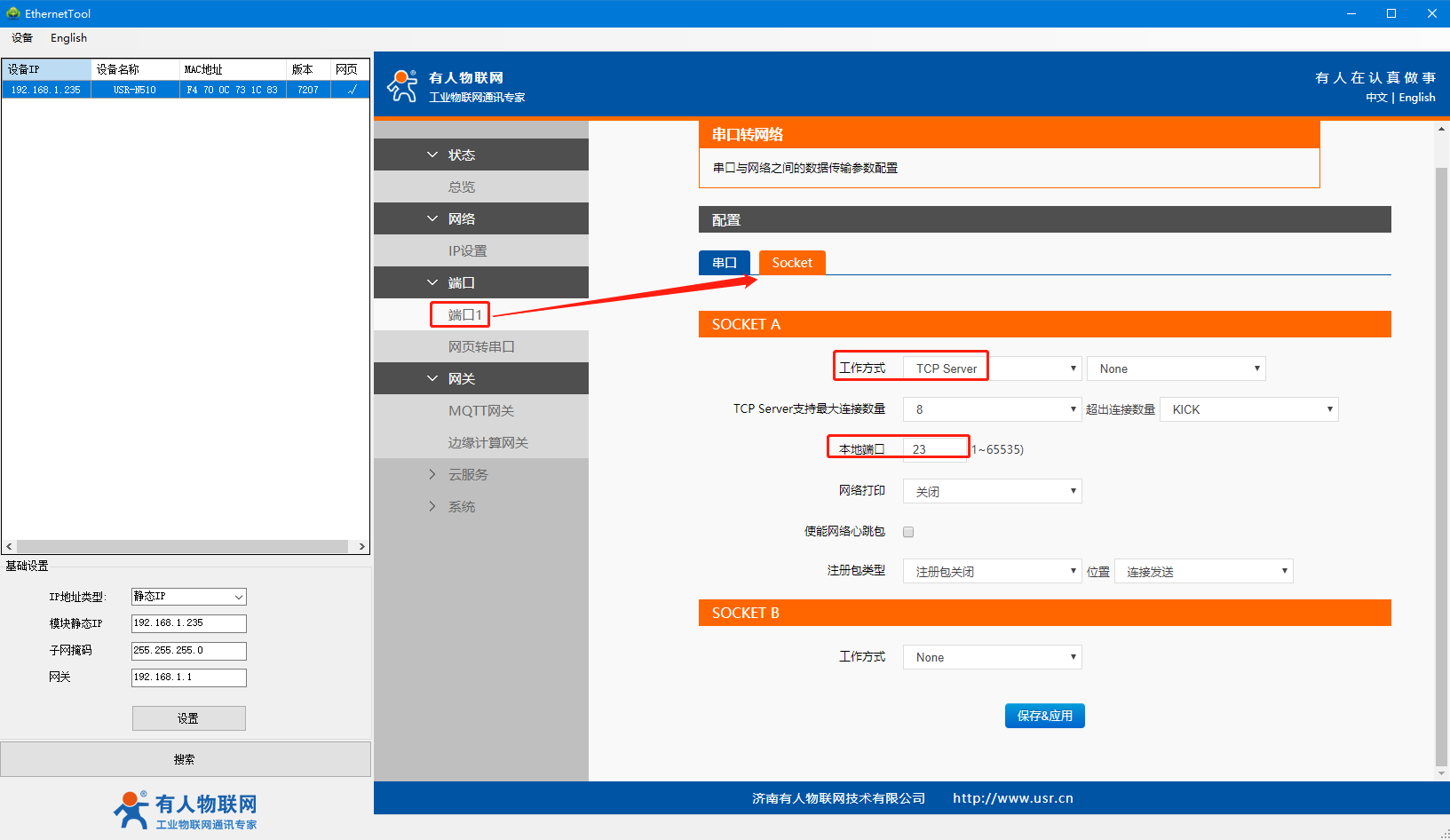

4>設置socket（網絡）參數：在本案例中保持N510-H7的默認參數

5>其他的參數也保持默認即可

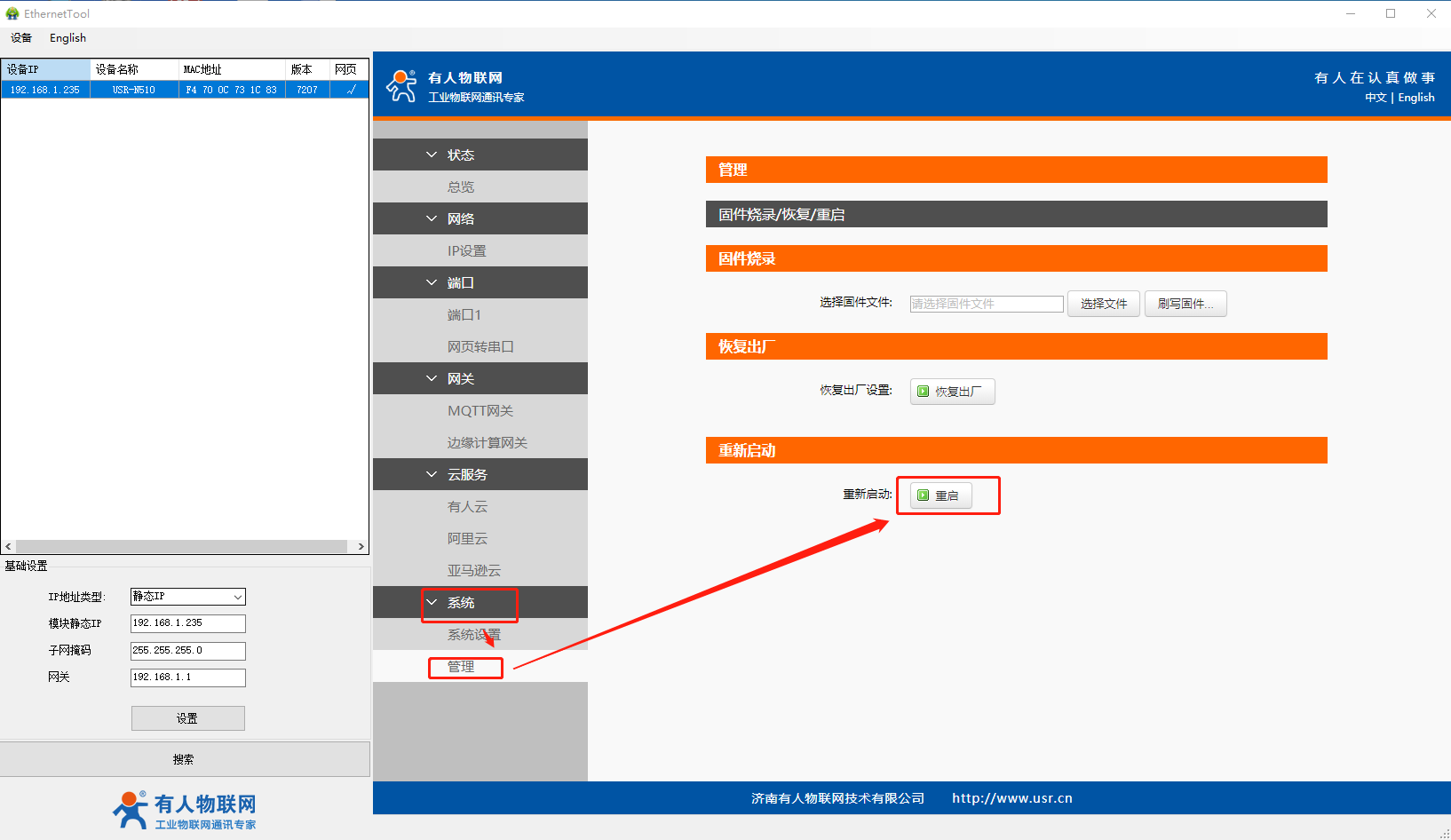

6>重啟N510-H7：系統---管理---重新啟動；等待模塊重新啟動后，可以重新打開設置界面看看，參數是否修改成功。

5. 通訊測試

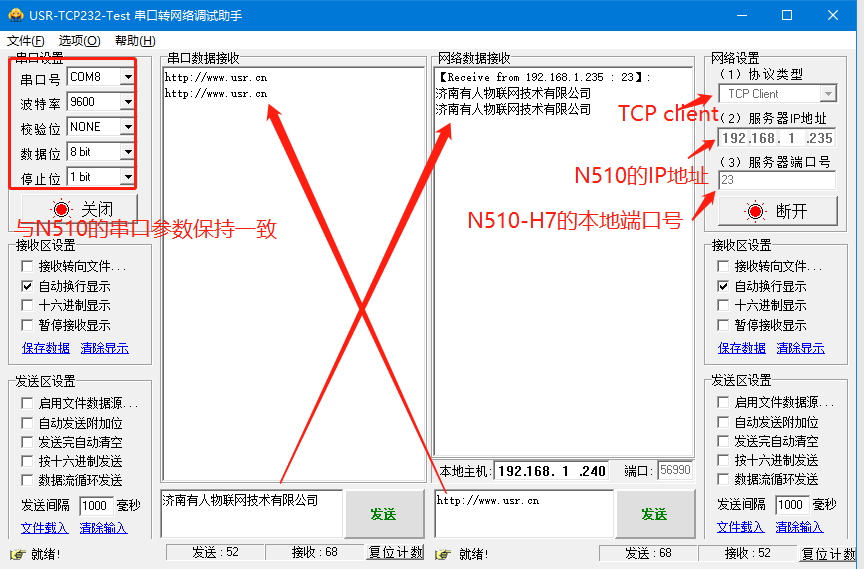

打開串口網絡二合一調試工具，實現串口與網絡端的雙向數據傳輸。
