USR-G809連接有人云組態顯示
2. 網絡拓撲圖
1、終端串口設備發送數據--->G809--->有人云平臺
2、有人云平臺發送數據--->G809--->終端串口設備
3、最終實現串口設備與有人云平臺的雙向數據透傳
一、有人云設置

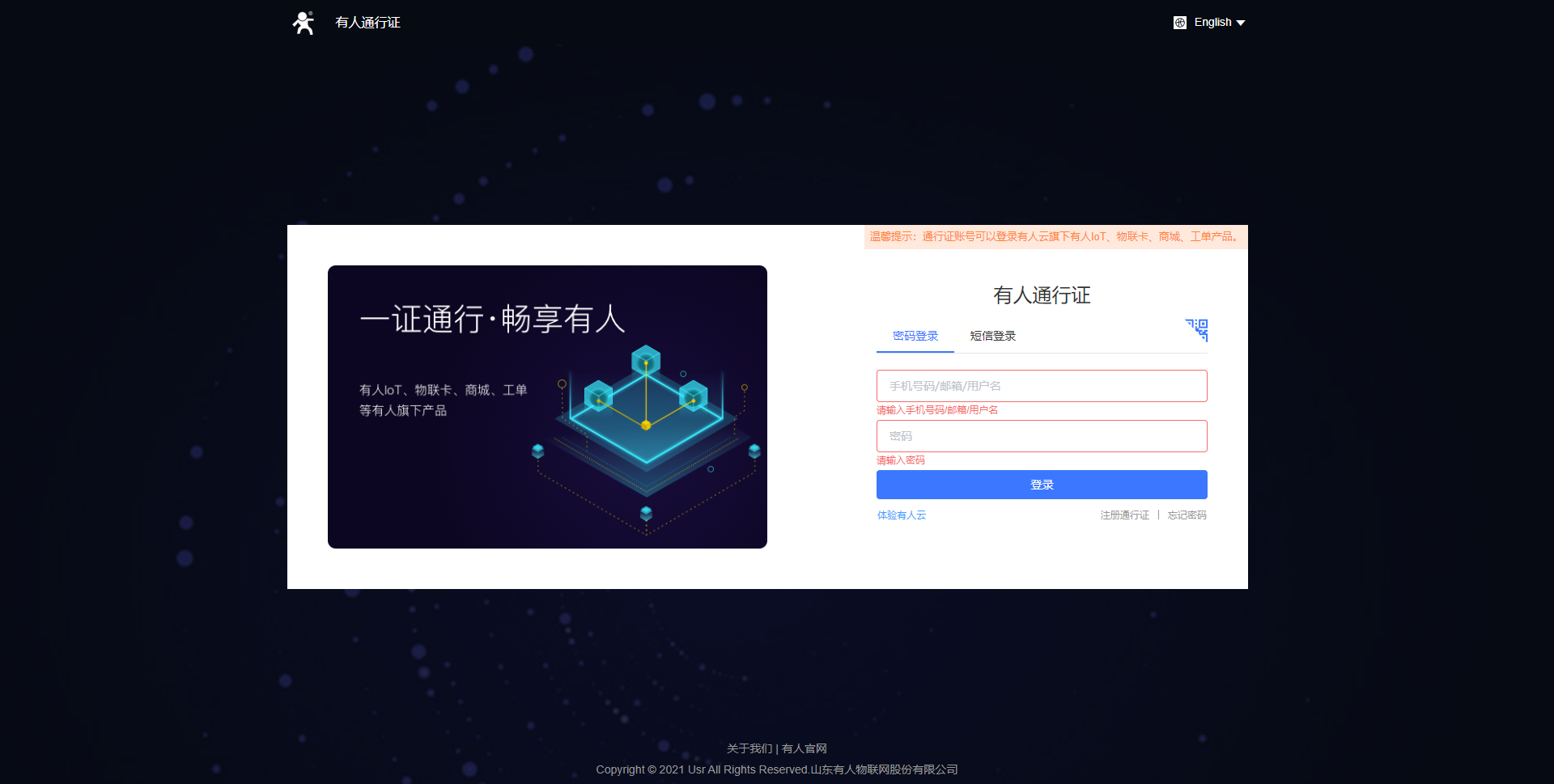

有人云登錄入口https://account.usr.cn/#/login_cps

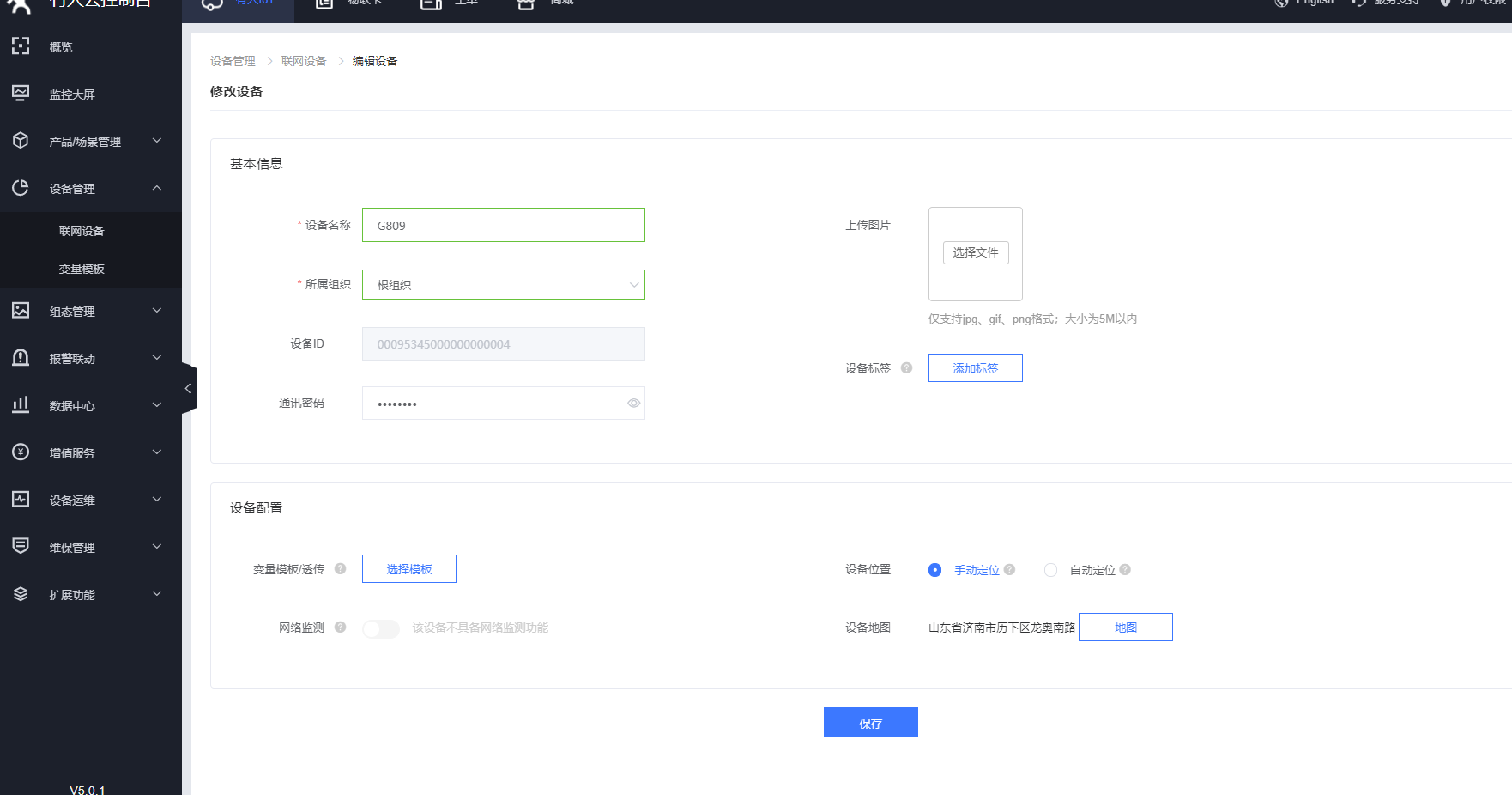

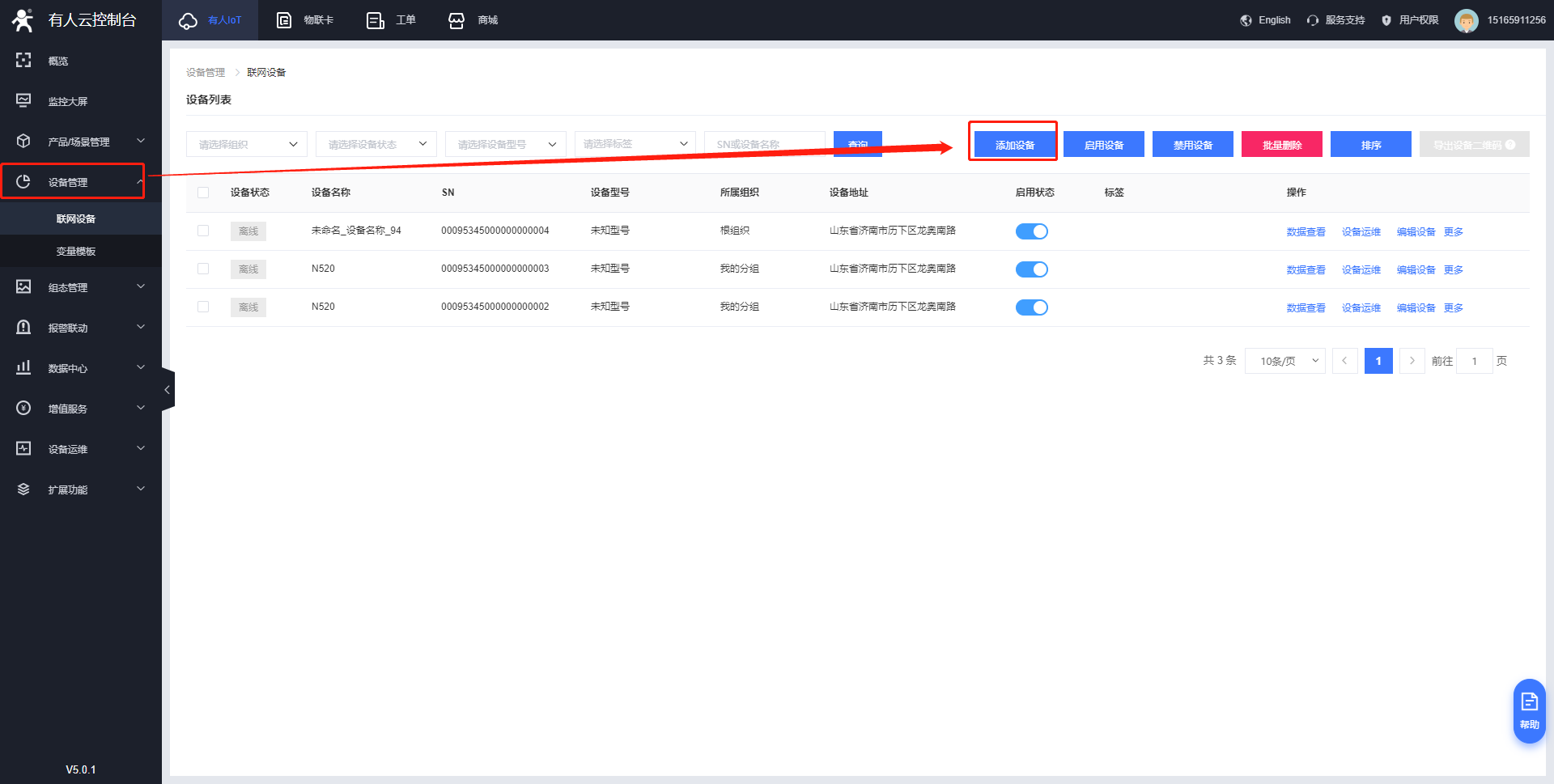

4、添加設備
設備列表--添加設備--自定義設備名稱與項目分組—以ID方式添加（特別注意）ID是系統自動生成的
2、添加模板

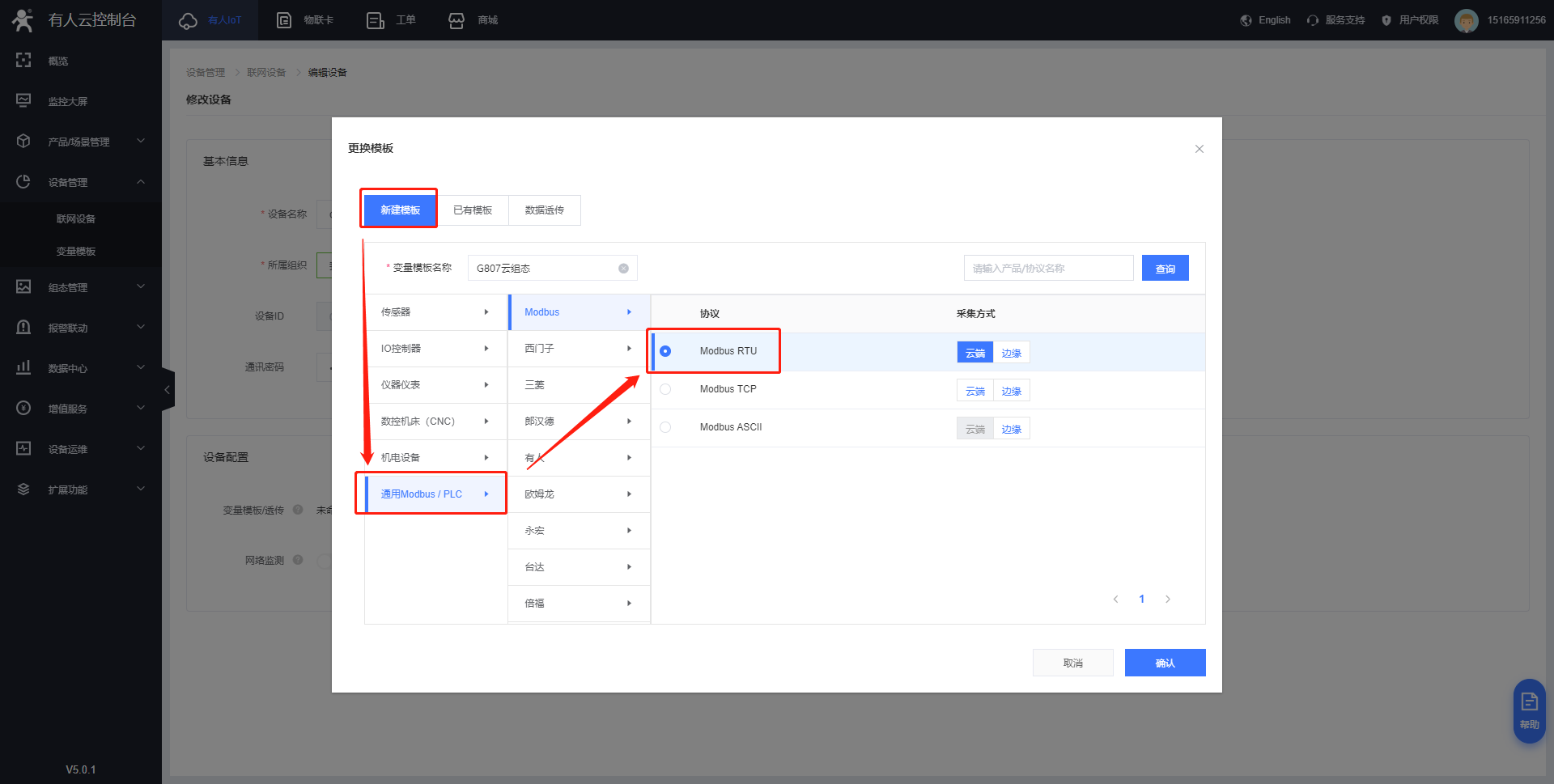

添加模板—自定義設備模板名稱—Modbus—Modbus Rtu—云端采集—保存

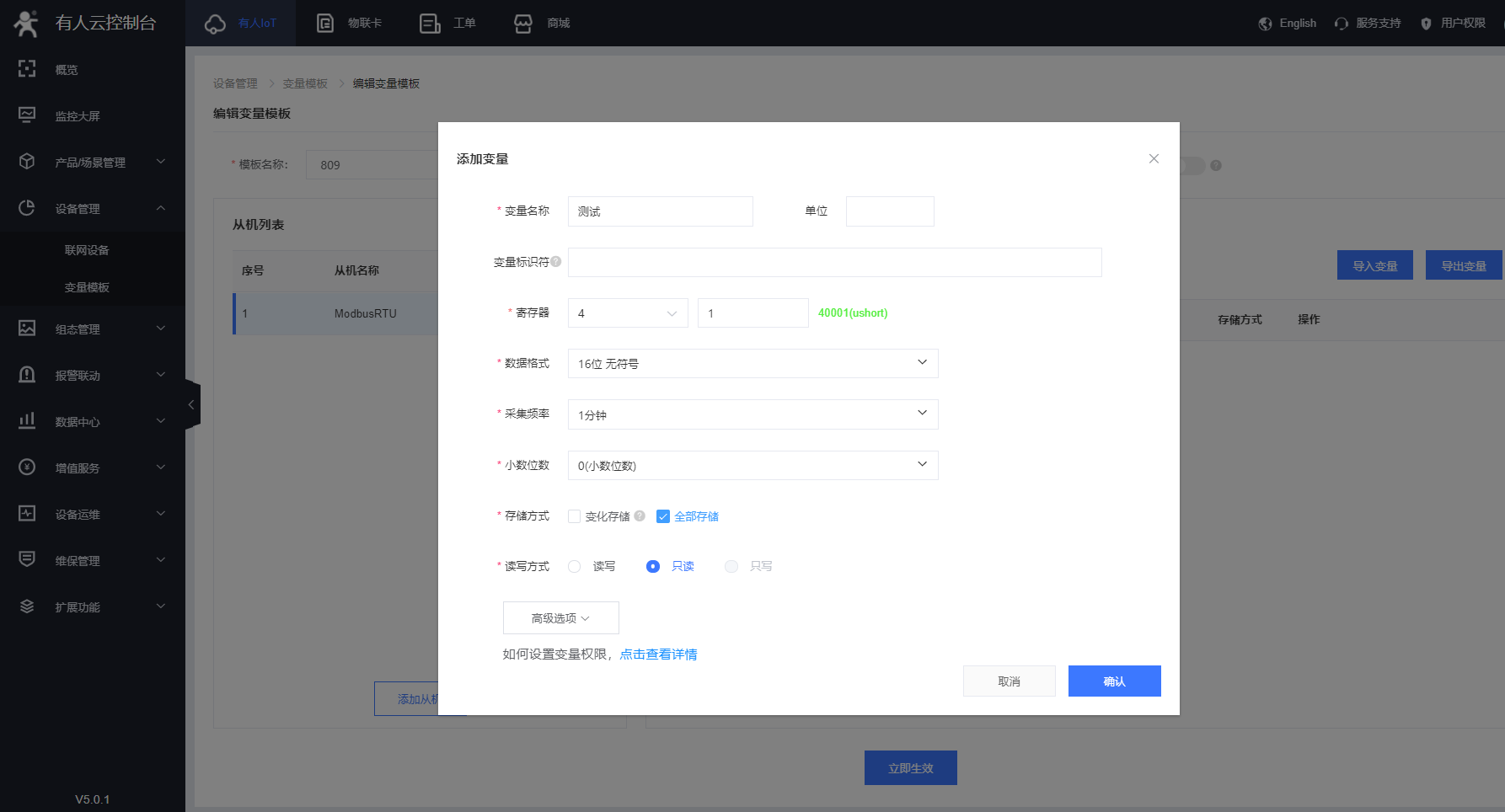

添加從機和變量，從機地址是串口設備的設備號，不清楚的話可以詢問終端設備廠家。

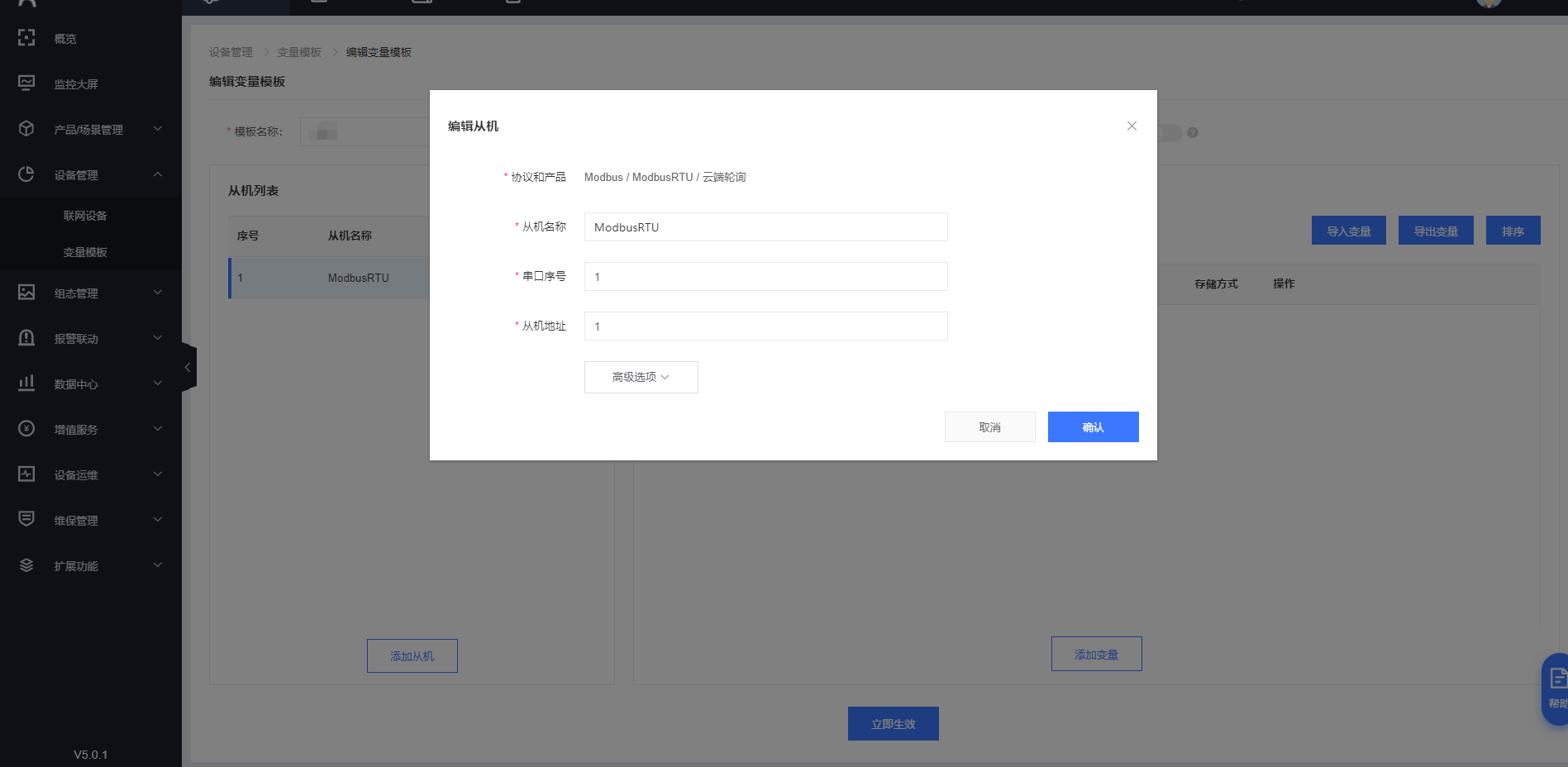

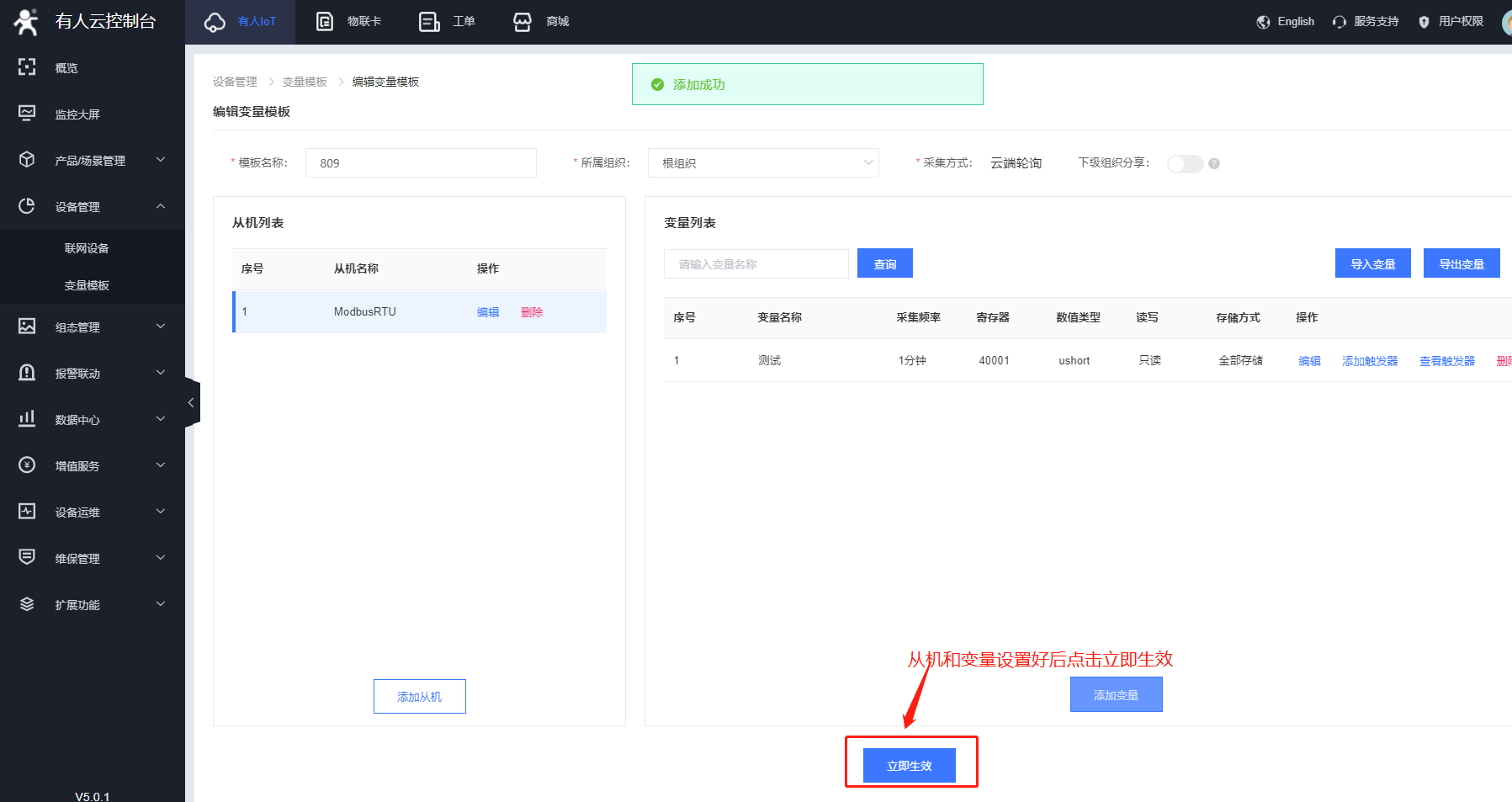

從機：從機列表，點擊編輯，可以設置從機各參數，其中串口序號保持默認即可，從機地址根據串口設備的實際情況填寫
寄存器地址計算方法：
寄存器的填寫(需要知道終端設備的功能碼寄存器的起始地址，不清楚的需要聯系終端設備的廠家)
功能碼03H或06H，起始地址0000H，則填：40001;
功能碼04H，起始地址000AH，則填：30011;
功能碼01H或05H，起始地址0002H，則填：00003;
功能碼02H，起始地址0003H，則填：10004。
格式為 功能碼+寄存器地址(需要16進制轉為10進制)+1
與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。
如：
功能碼03H或06H，起始地址0000H，則填：40001;
以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1;所以組態地址就是40001;
具體有人云協議解析參考http://www.ggxxsw.cn/Faq/1138.html

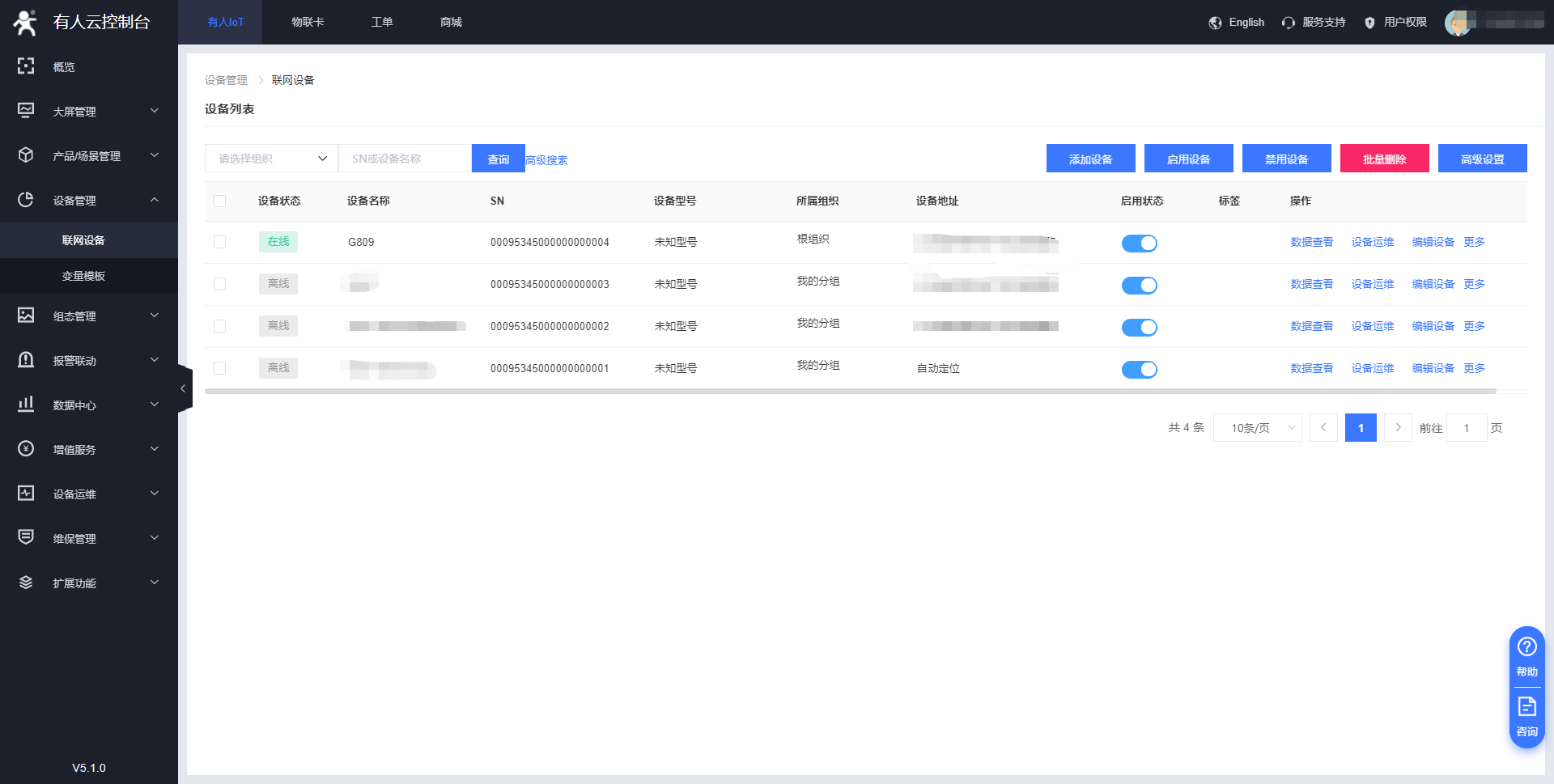

5>點擊設備列表，可以看到剛才我們添加的設備了
4. G807端設置
1>硬件連接：G809串口通過USB轉485接到電腦端，裝上sim卡，接上4G以及wifi天線，上電。
G809通過sim卡聯網的話，2G指示燈顯示紅色，3G指示燈顯示藍色，說明聯網成功

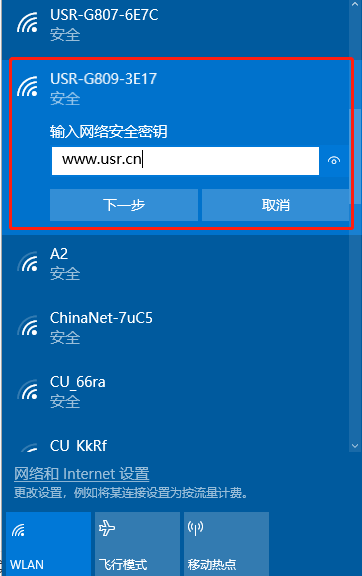

2>電腦連接G809的wifi，電腦會獲取到一個192.168.1.xx網段的IP地址

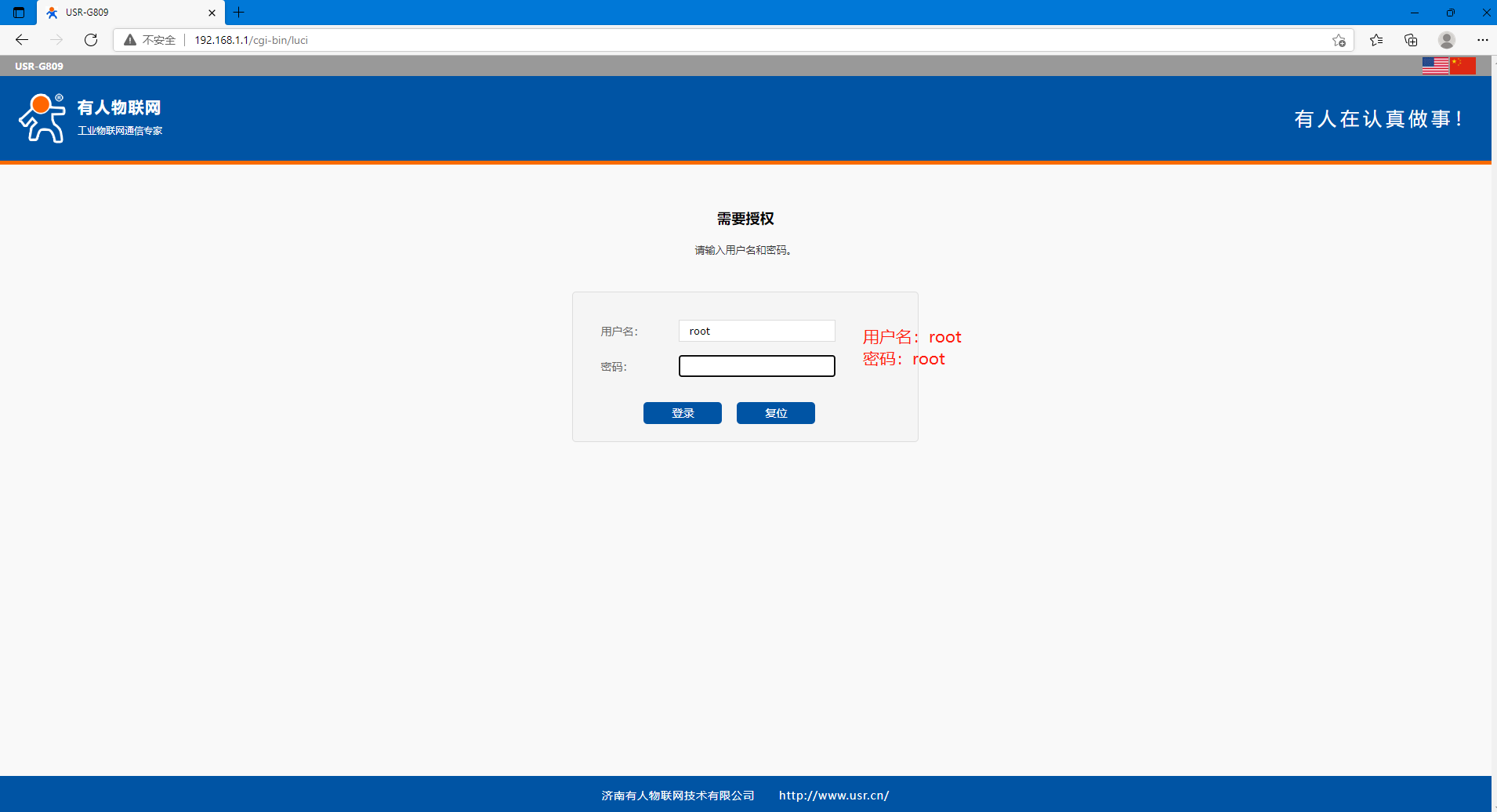

3>在瀏覽器上輸入192.168.1.1，用戶名和密碼都是root，登錄G807的內置網頁
注意：如果修改過G807的LAN口IP地址，需要用修改后的IP登錄

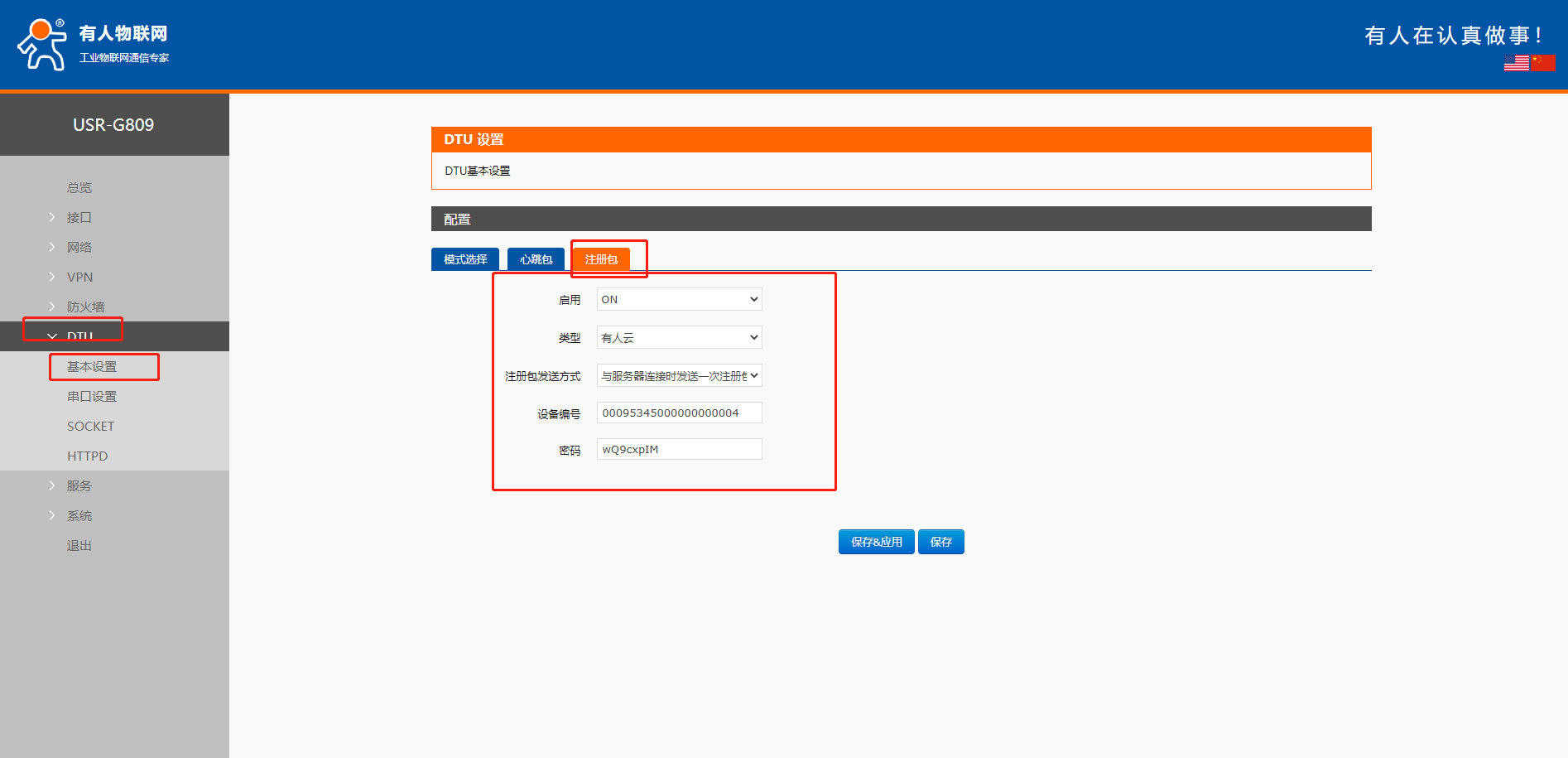

4>設置G809的注冊包信息，設備編號和密碼可以在云平臺查詢

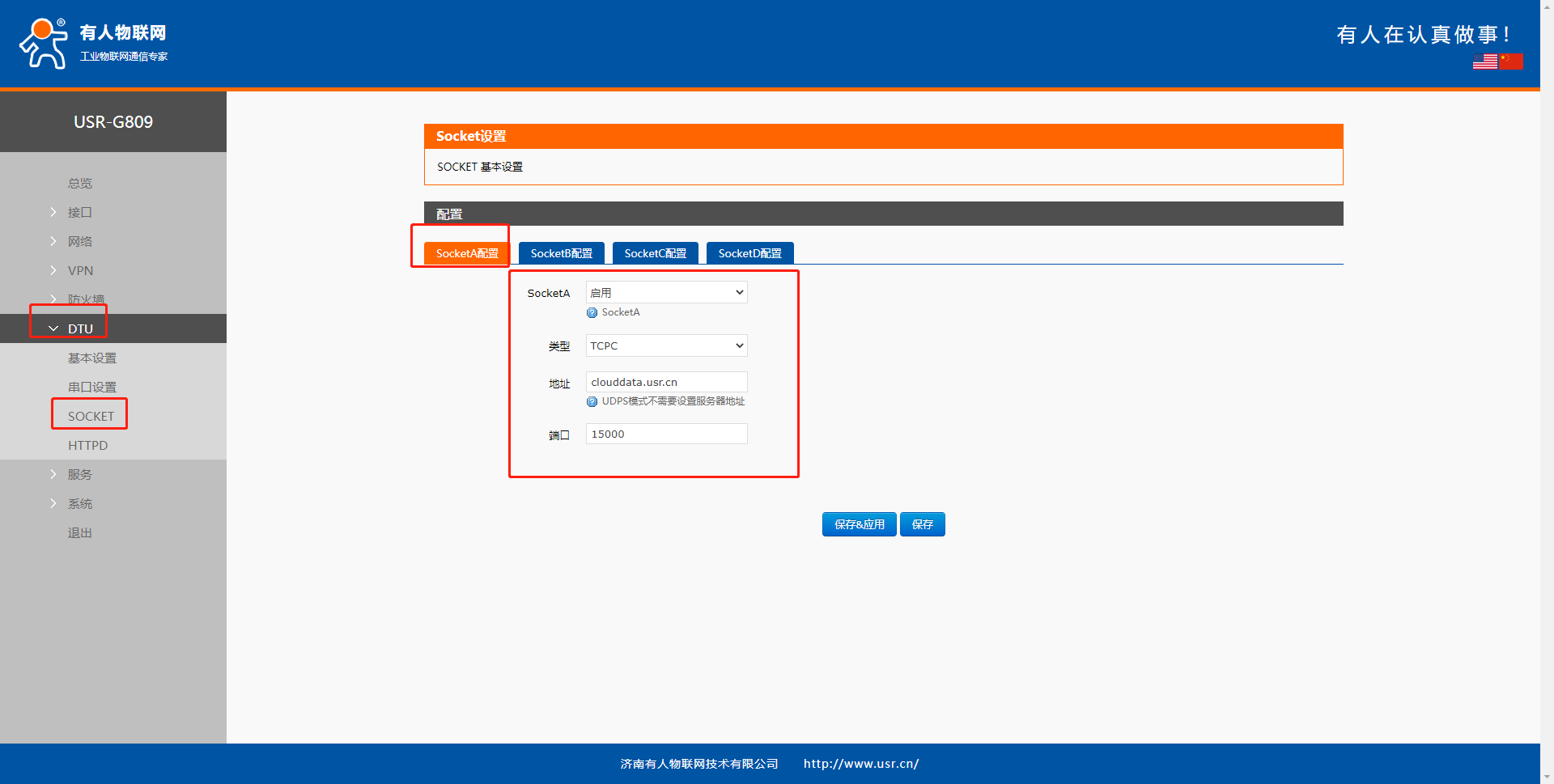

5>設置socketA的網絡參數，這里以SOCKETA為例，設置其他幾路SOCKET也是一樣的方法。
開啟SOCKET功能，設置服務器的IP地址（clouddata.usr.cn）以及端口號（15000），然后點擊應用

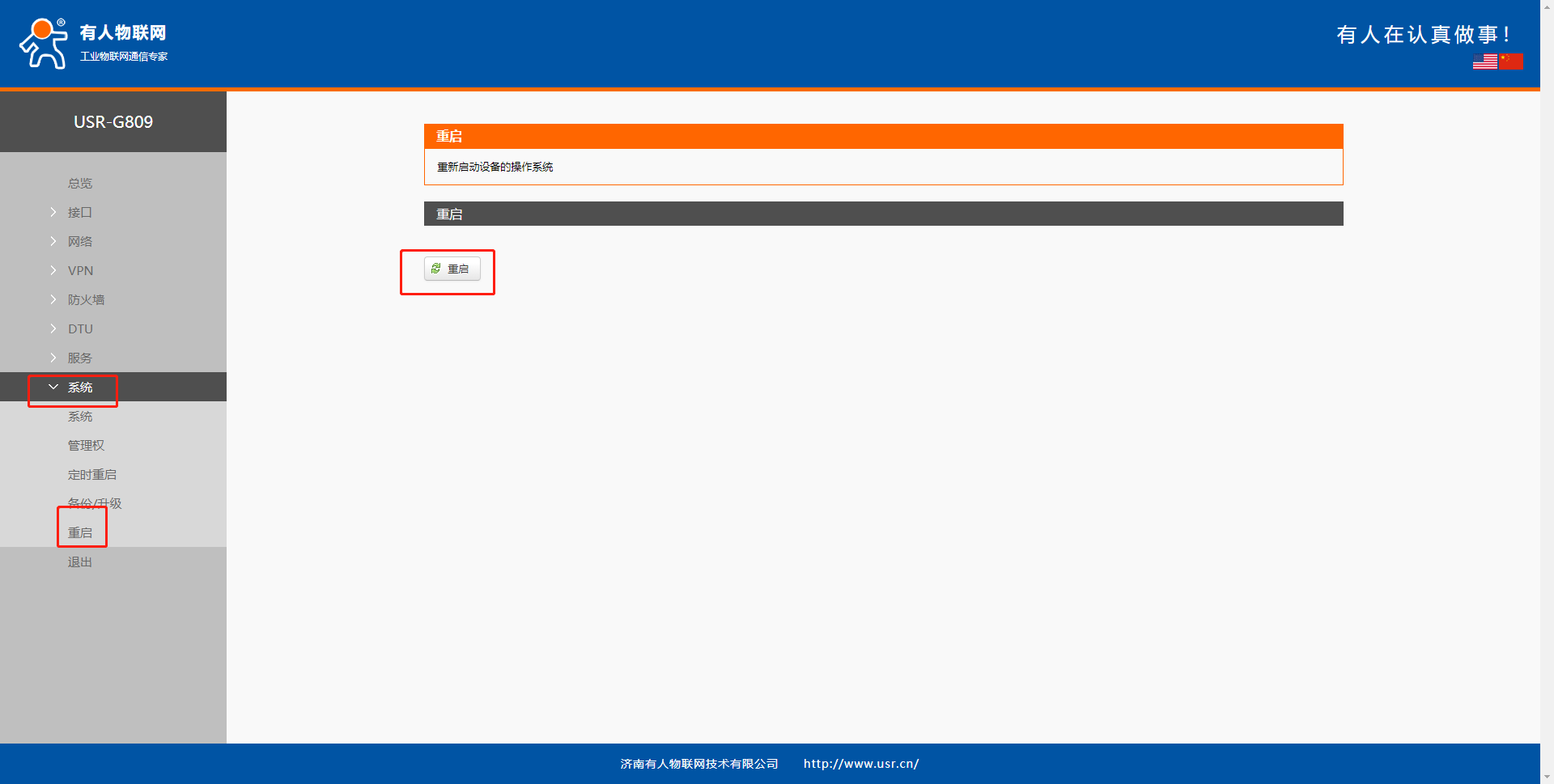

6>重啟G809模塊，在網頁上修改G807的參數，都需要重啟一下G809，修改后的參數才會生效的。
7>等待G809重啟成功，在有人云平臺成功上線
5. 數據測試

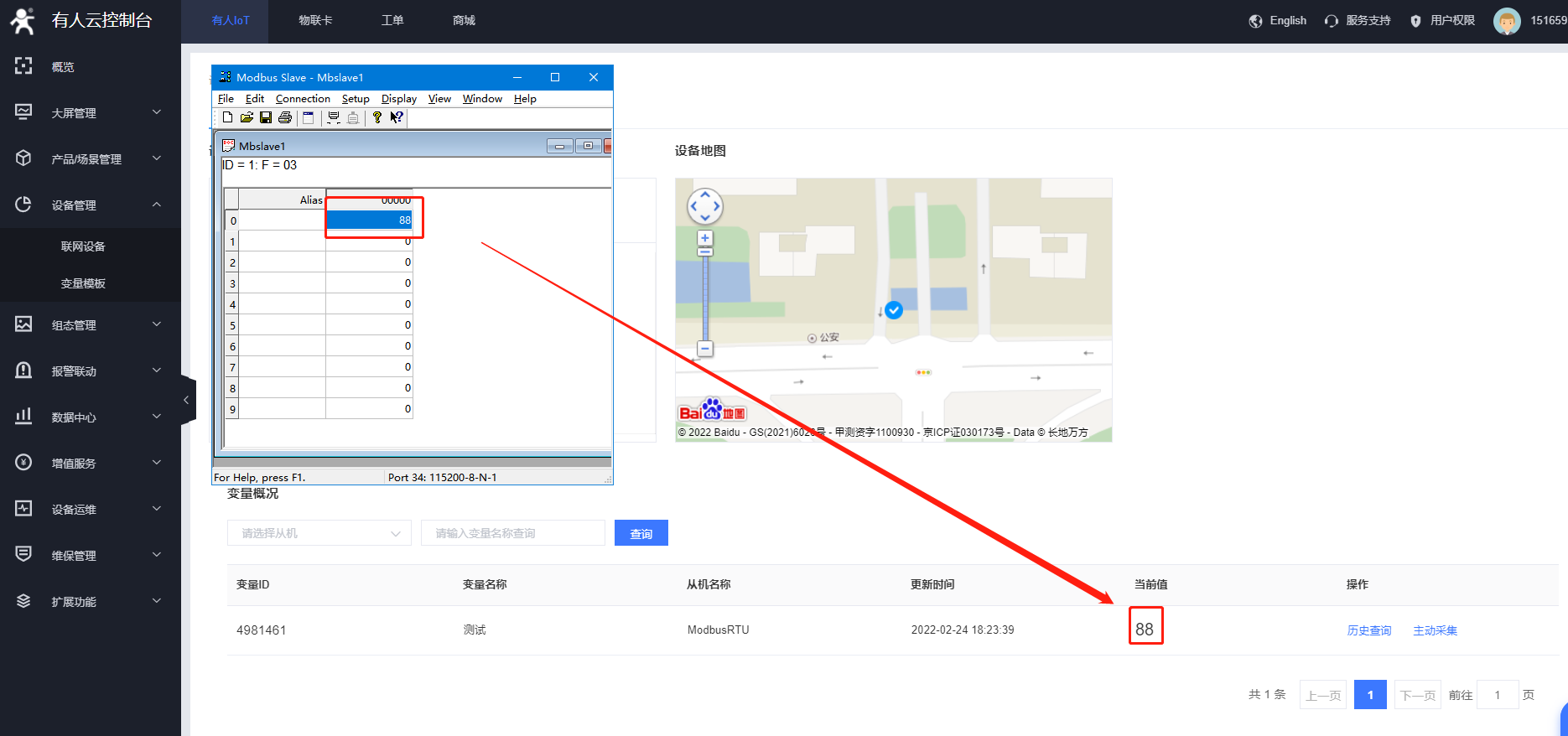

打開modbus slave軟件，用這個軟件來模擬網絡拓撲中的串口設備，設備列表---點擊設備名稱，可以看到能夠正常讀取到數據了
-20241213094735.png)
