WH-L101-L-H20和USR-LG220節點主動上報模式示例

一、資料下載：

1、WH-L101-L-H20網關協議說明書：http://www.ggxxsw.cn/Download/1114.html

2、WH-L101-L-H20 設置軟件：聯系有人技術支持

3、WH-L101-L-H20硬件設計手冊：http://www.ggxxsw.cn/Download/1116.html

4、WH-L101-L-H20 封裝庫 http://www.ggxxsw.cn/Download/1117.html

5、WH-L10X-EVK評估板 http://www.ggxxsw.cn/Product/238.html

6、USR-TCP232-TEST串口網絡調試助手http://www.ggxxsw.cn/Product/78.html

7、USR-LG220-L說明書：http://www.ggxxsw.cn/Download/817.html

二、硬件連接：

1、需要準備的物品：

WH-L101-L-H20 1個模塊

WH-L10X-EVK評估板 1個

USR-LG220 1個

USR-RS232 串口線 1條

12V電源適配器 2個

筆記本電腦 1臺

2、硬件連接：

本次透?jìng)鲾?shù)據測試，模塊用有人的評估板。

第一步：將1個WH-L101-L-H20焊接到1個WH-L10X-EVK評估板上，接好LORA天線。

第二步：USR-LG220接12V電源適配上電。電腦連接USR-LG220的WiFi。

第三步：WH-L101-L-H20底板 的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。

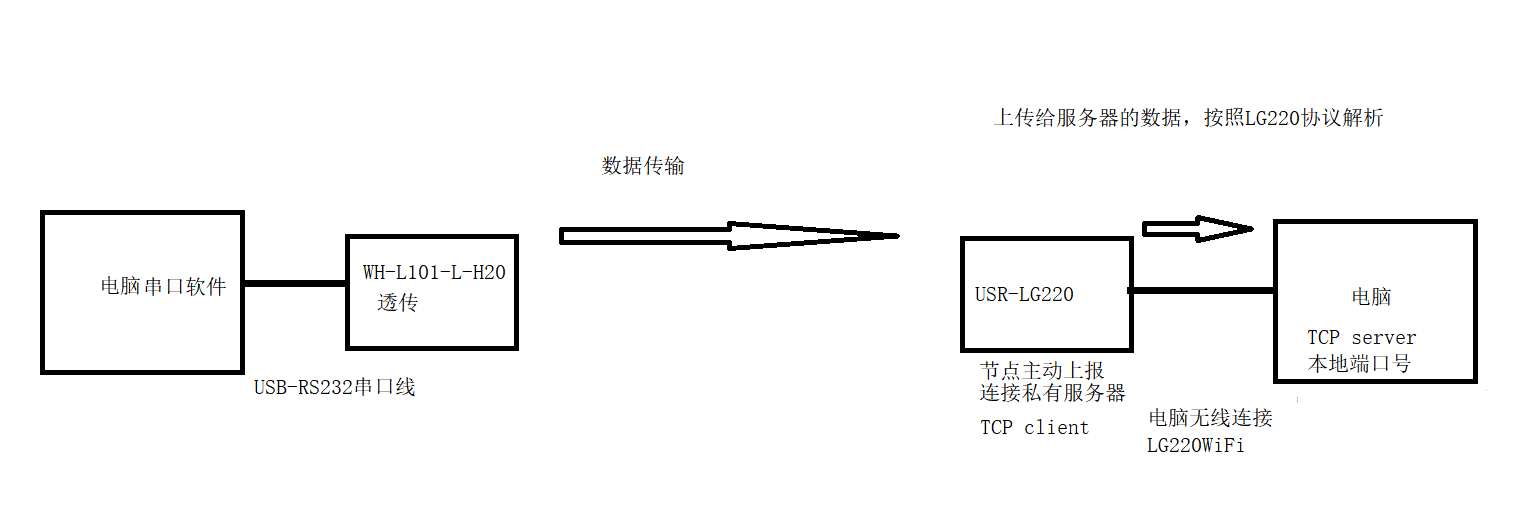

連接框圖如下：

三、準備工作：

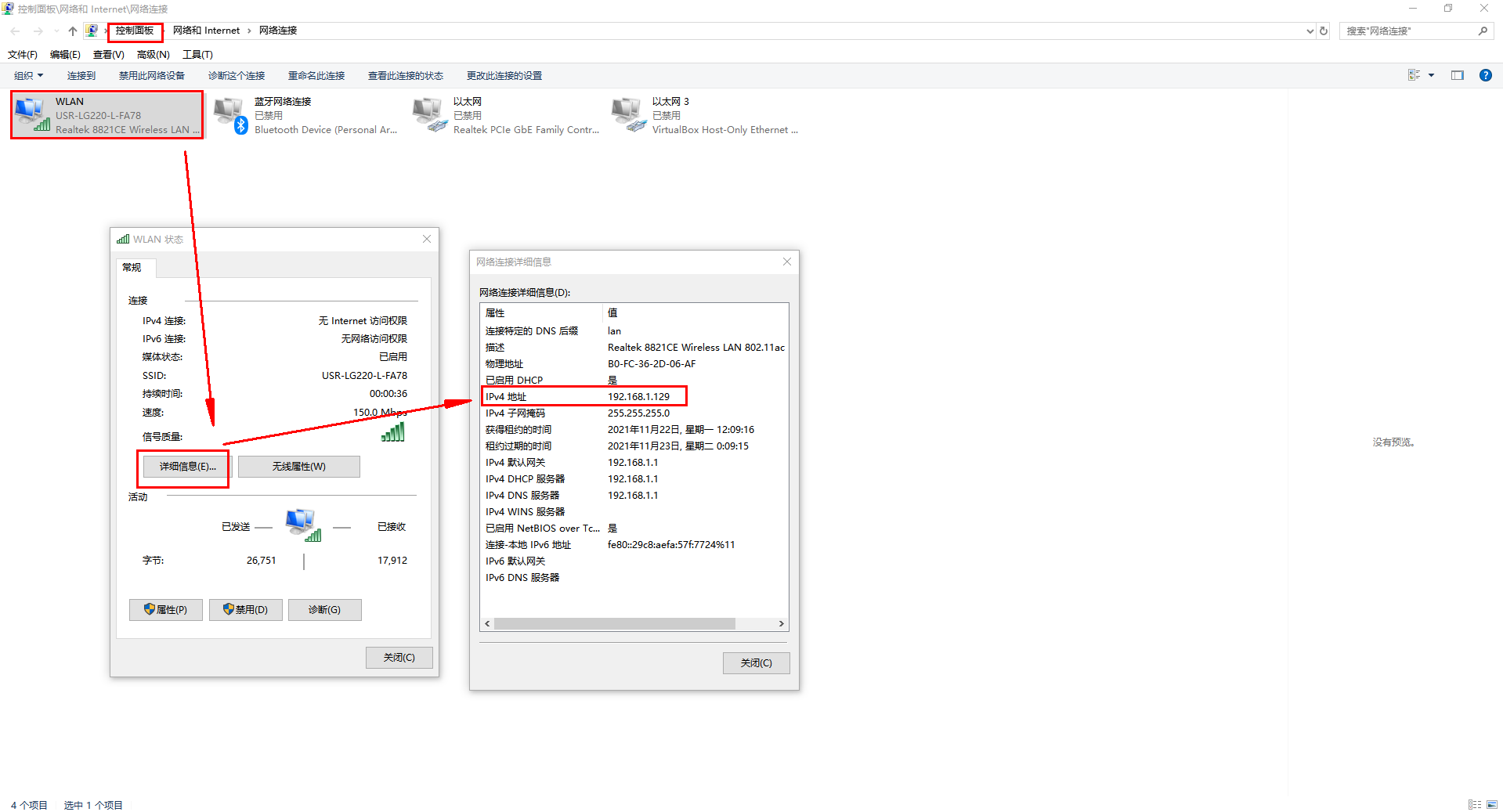

1、查看電腦的本機IP：

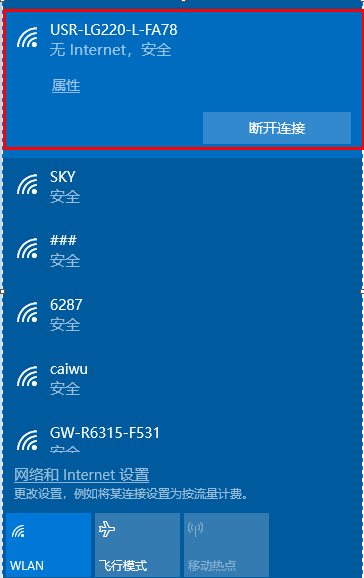

電腦無線網卡搜索并連接USR-LG220的WiFi，WiFi密碼是www.ggxxsw.cn。其他網卡禁用，打開控制面板，

查看無線網卡狀態，IPv4的IP地址。

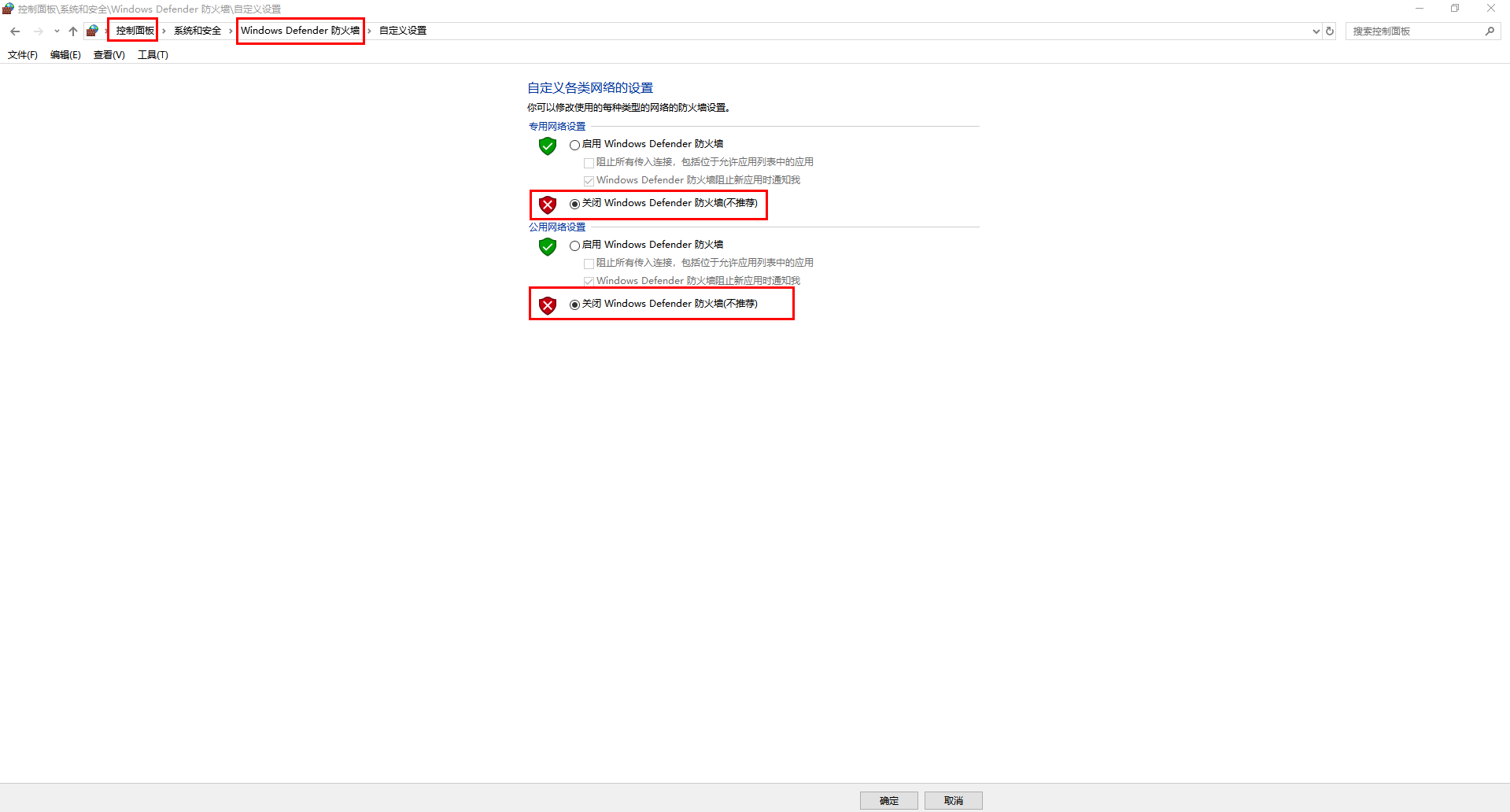

2、關閉防火墻：

3、查看端口號：

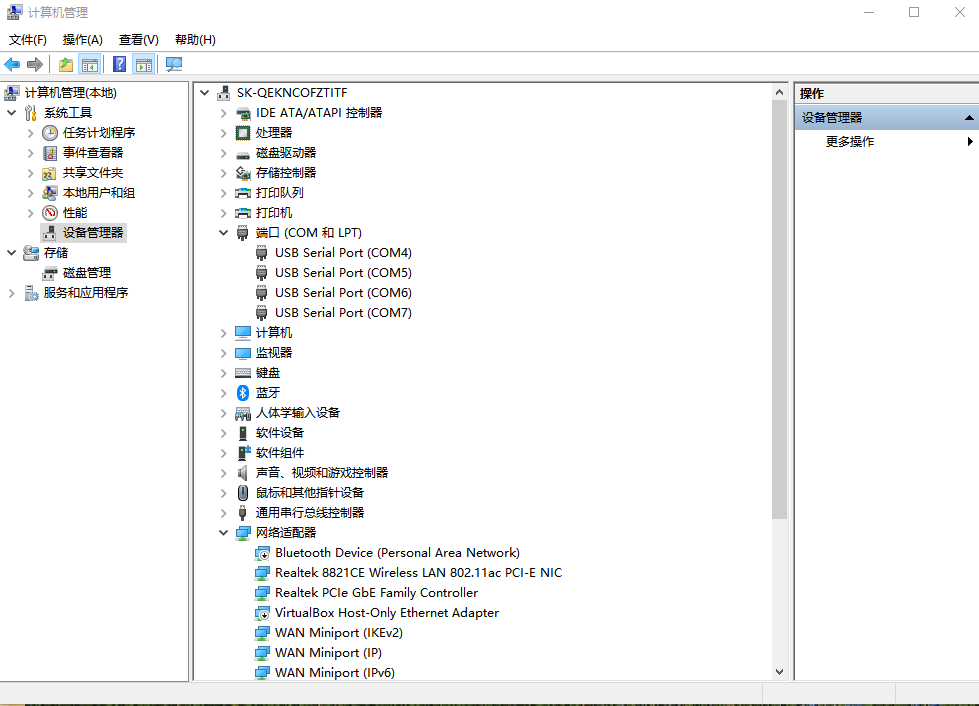

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-L101-L-H20的USB-RS232串口線COM口號。

四、USR-LG220參數設置：

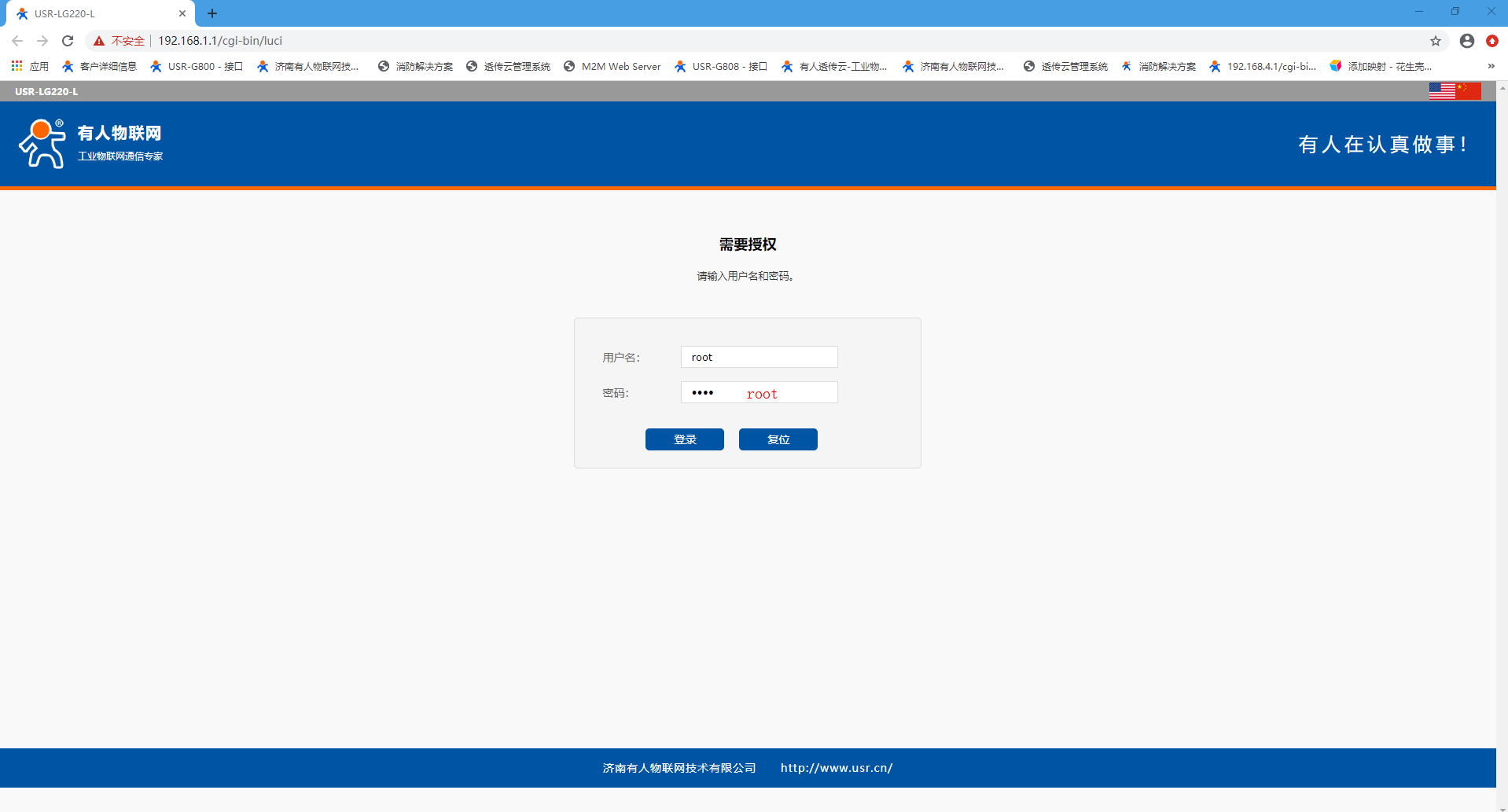

1、登錄USR-LG220內置網頁：

瀏覽器輸入USR-LG220默認IP，192.168.1.1，密碼是root ，登錄USR-LG220內置網頁。

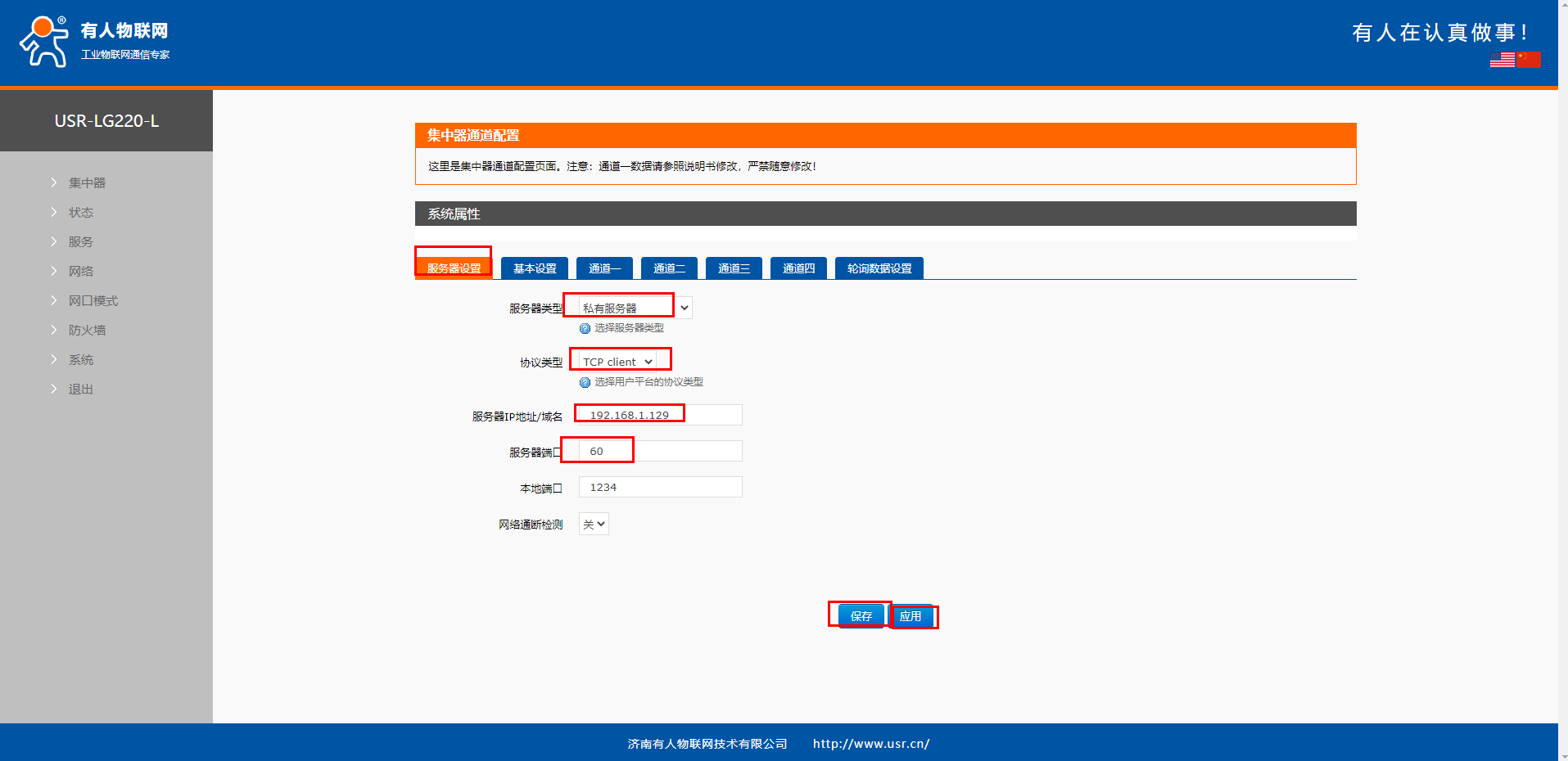

2、配置USR-LG220服務器設置

服務器類型：私有服務器

協議類型：TCP client

服務器IP：192.168.1.129

服務器端口：60

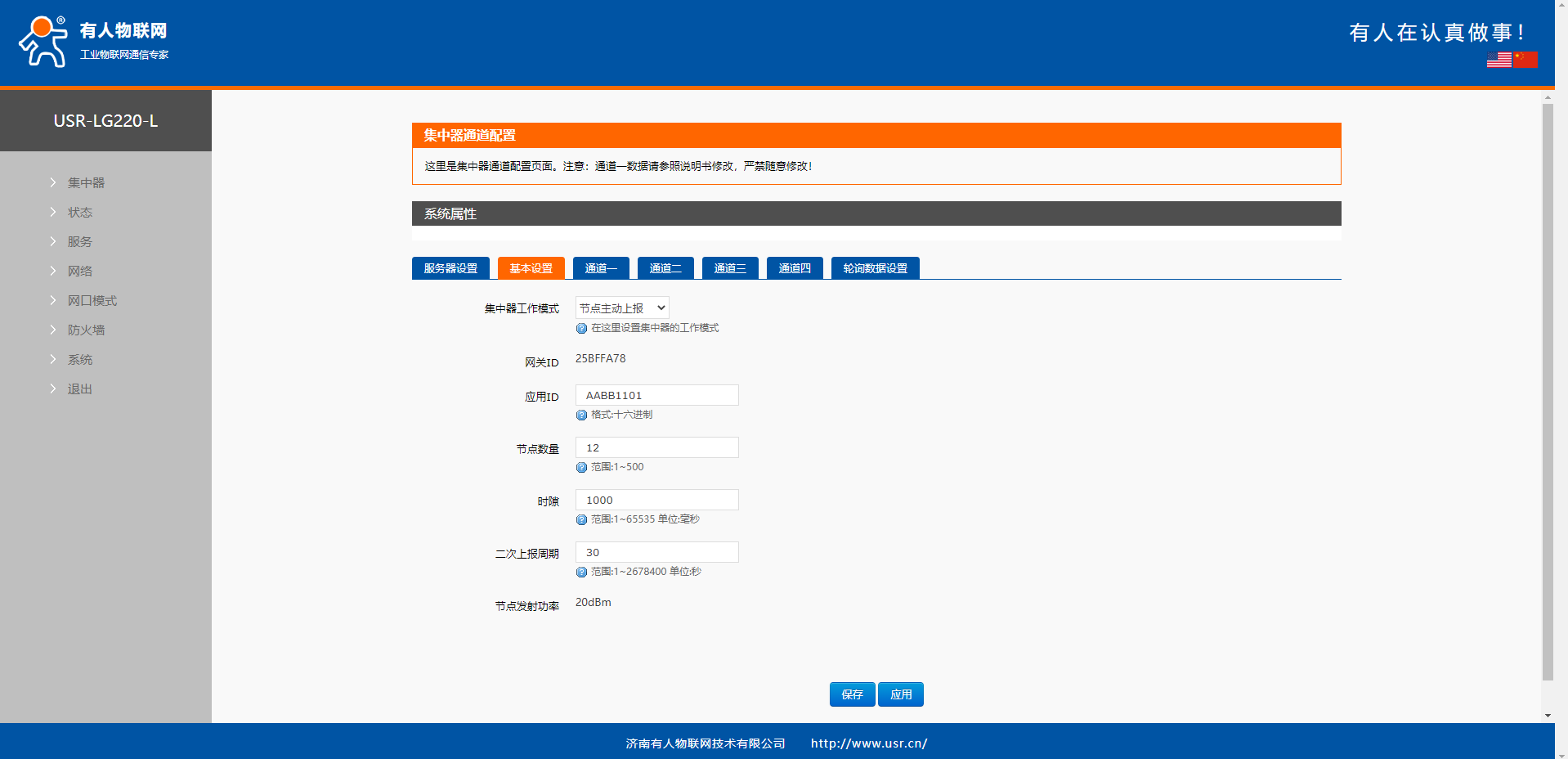

3、配置USR-LG220基本設置

集中器工作模式：節點主動上報

網關ID：25BFFA78

應用ID：AABB1101

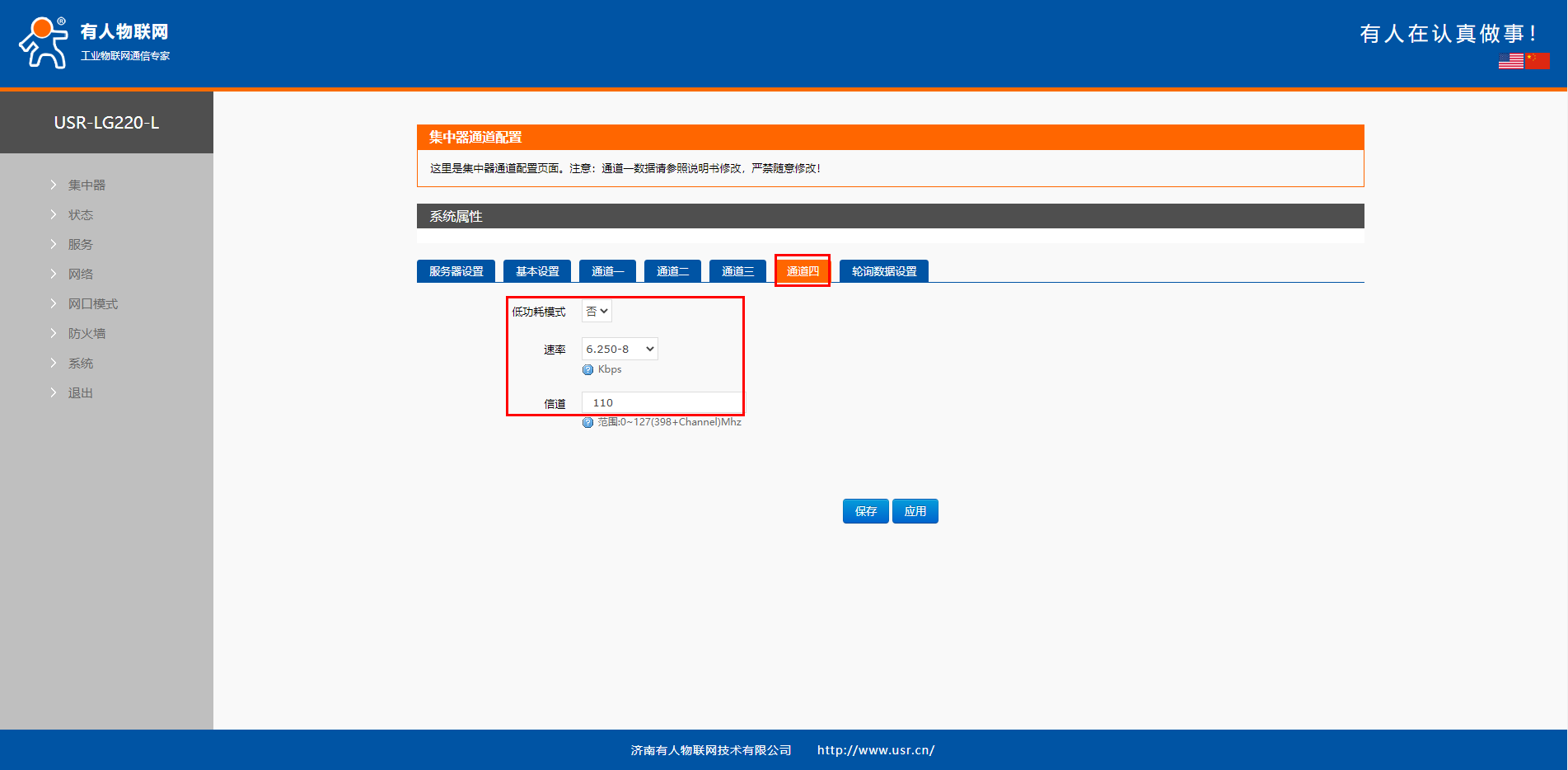

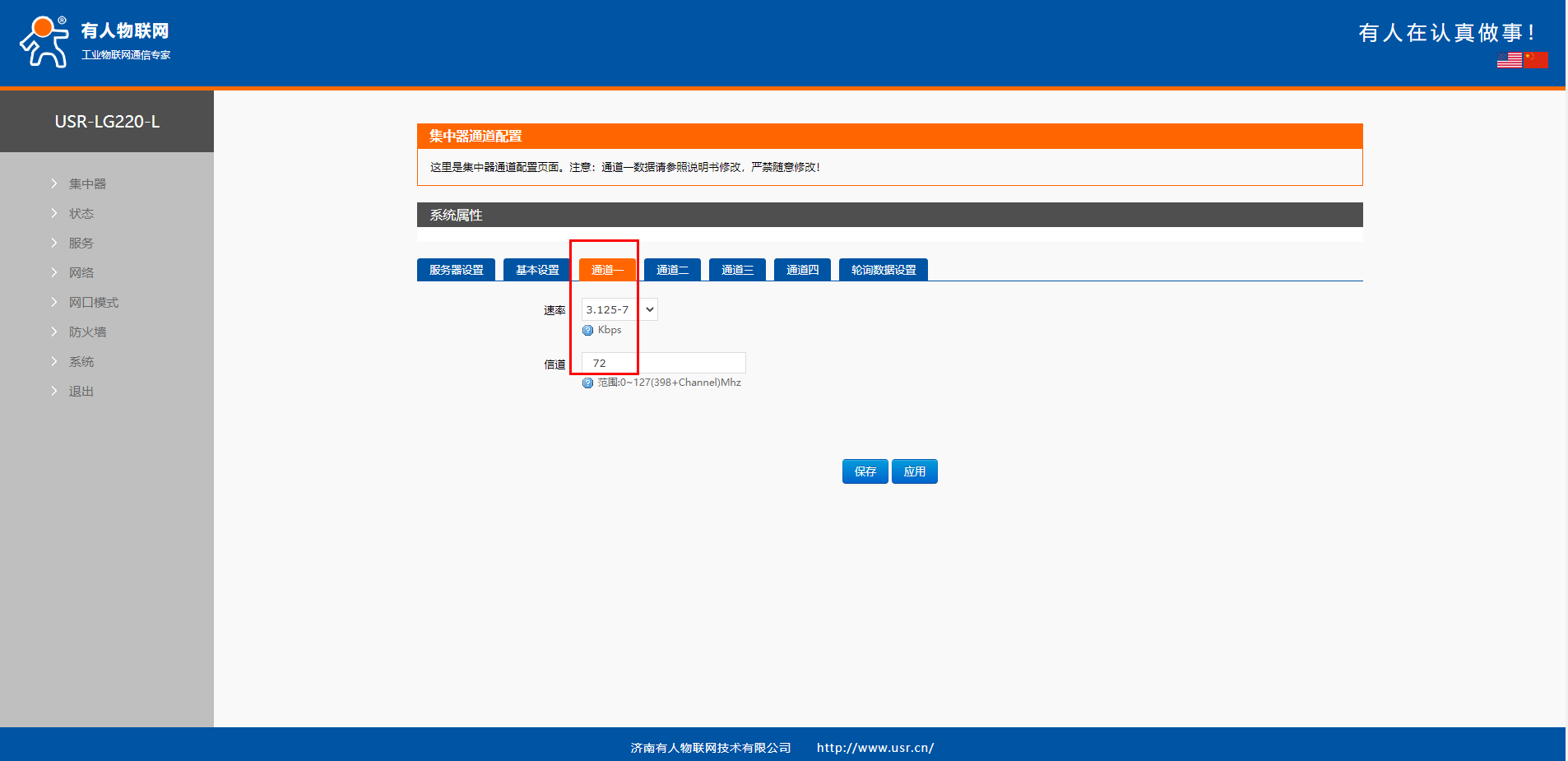

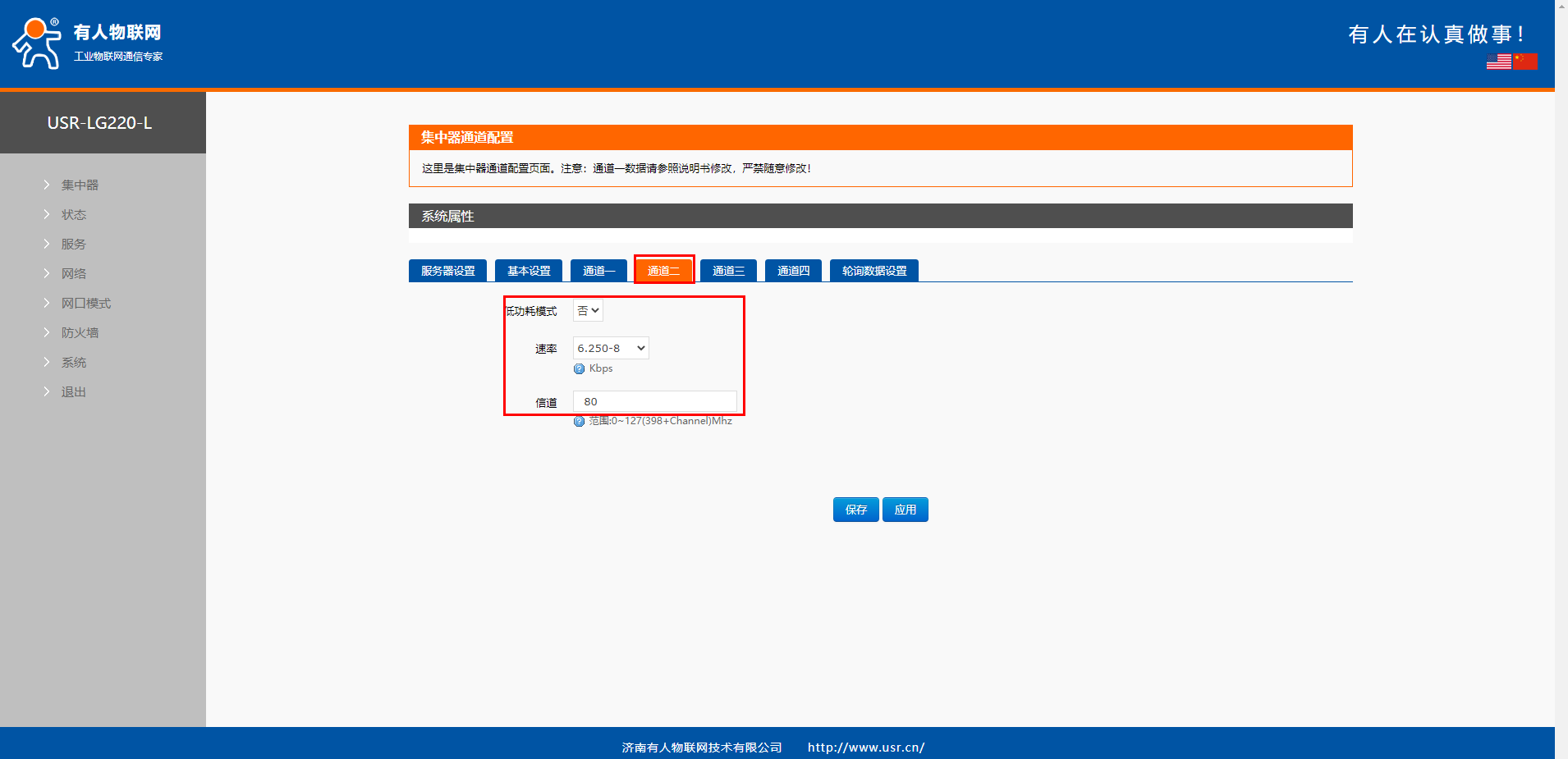

4、以下通道一到通道四參數保持默認

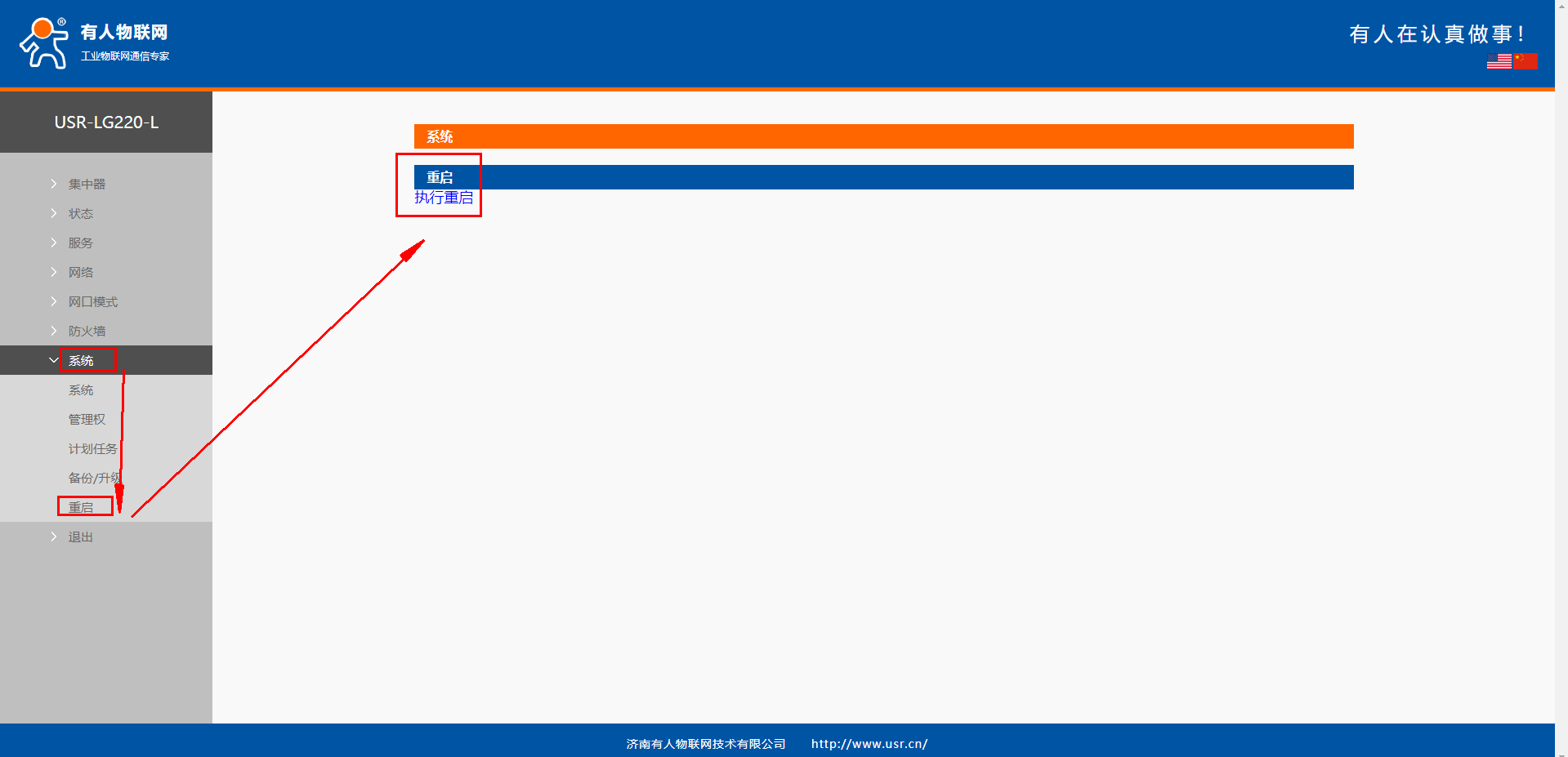

5、網頁重啟USR-LG220

五、WH-L101-L-H20參數設置：

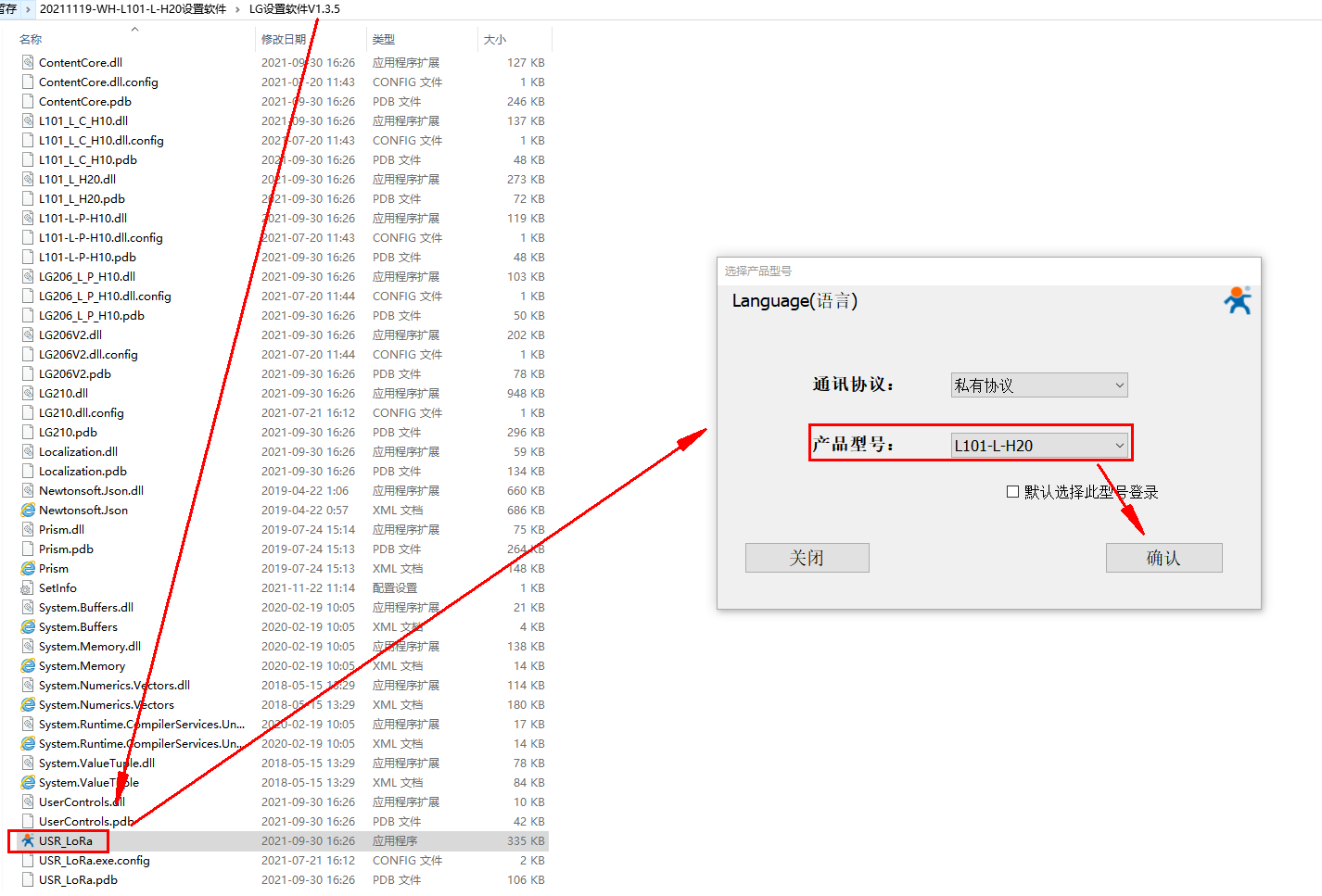

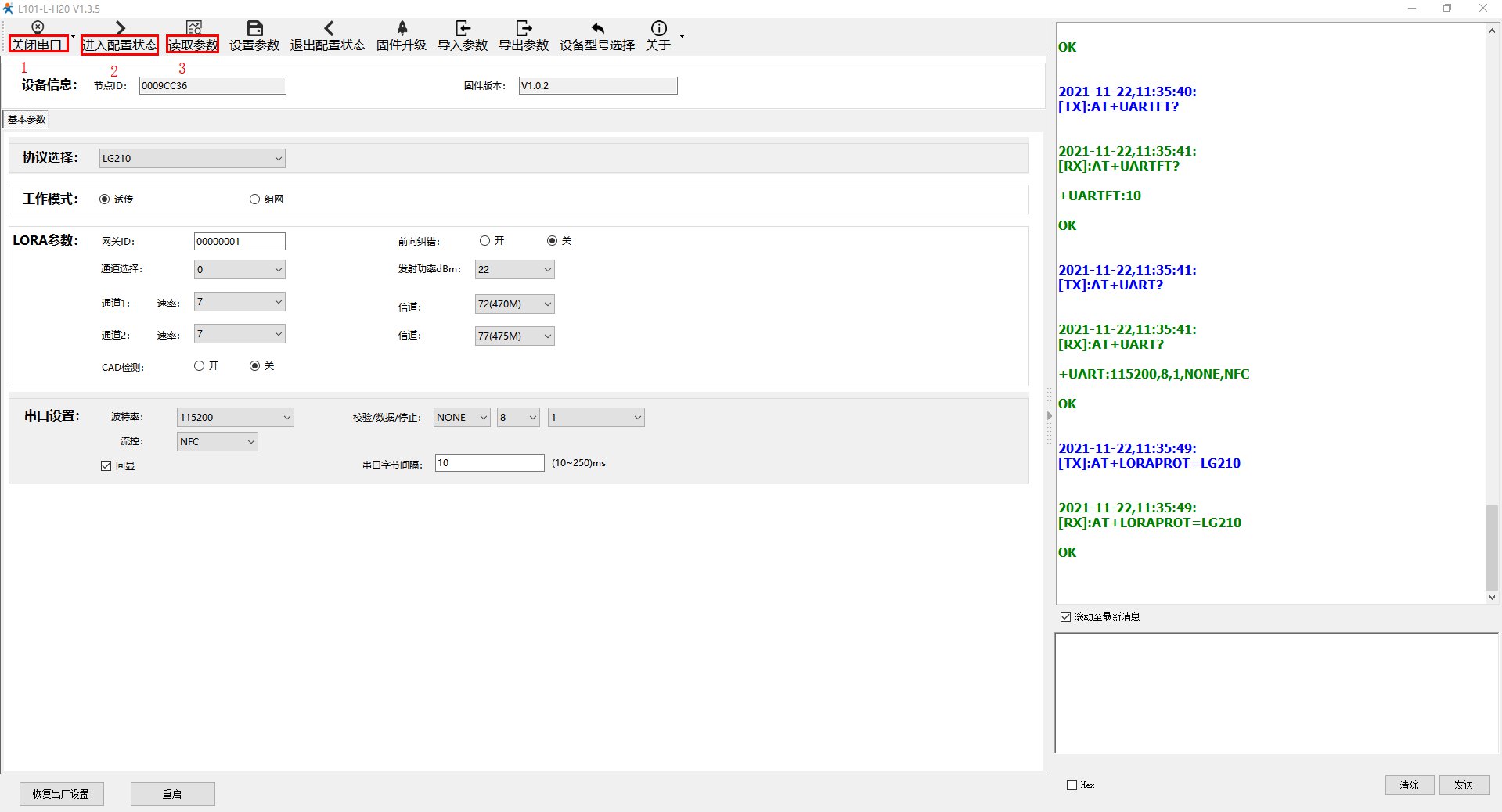

1、電腦打開WH-L101-L-H20的設置軟件，型號選擇L101-L-H20。

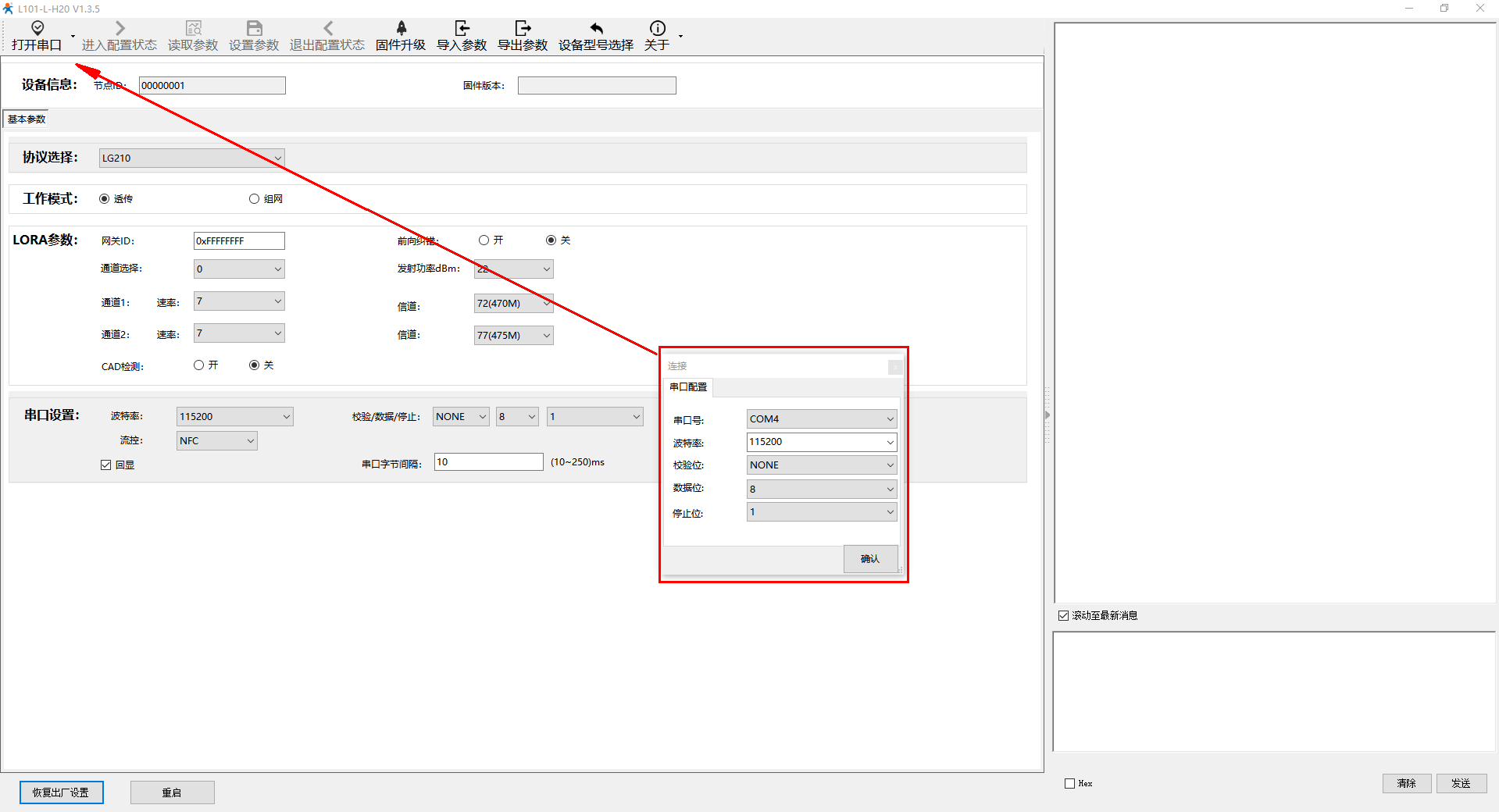

2、用默認串口參數打開串口COM4，點擊進入配置狀態，讀取參數。

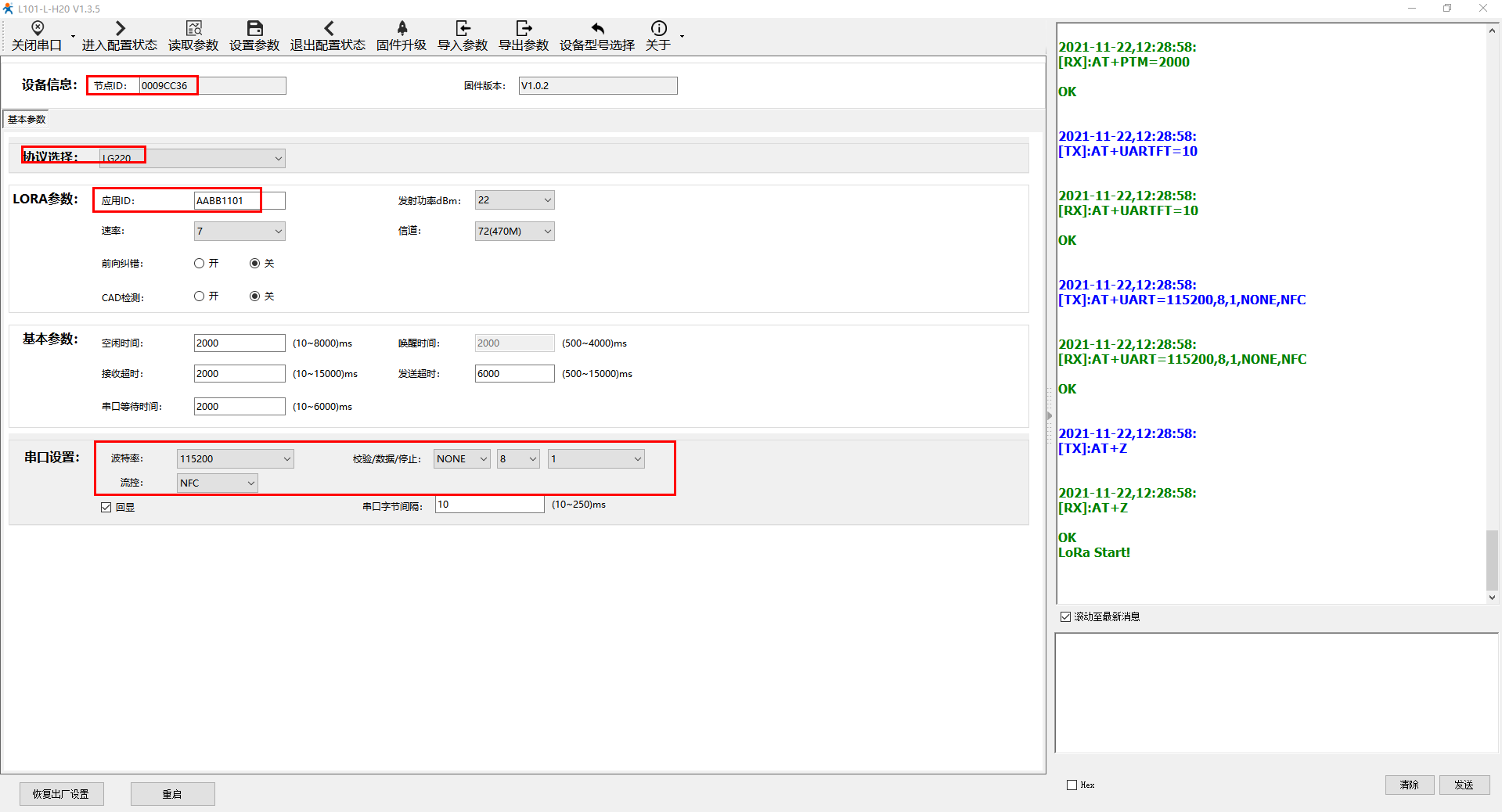

3、設置參數：

協議選擇：LG220

節點ID：0009CC36

應用ID：AABB1101

速率7信道72

串口設置默認

最后點擊設置參數。

六、透?jìng)鲾?shù)據測試:

1、節點上線;

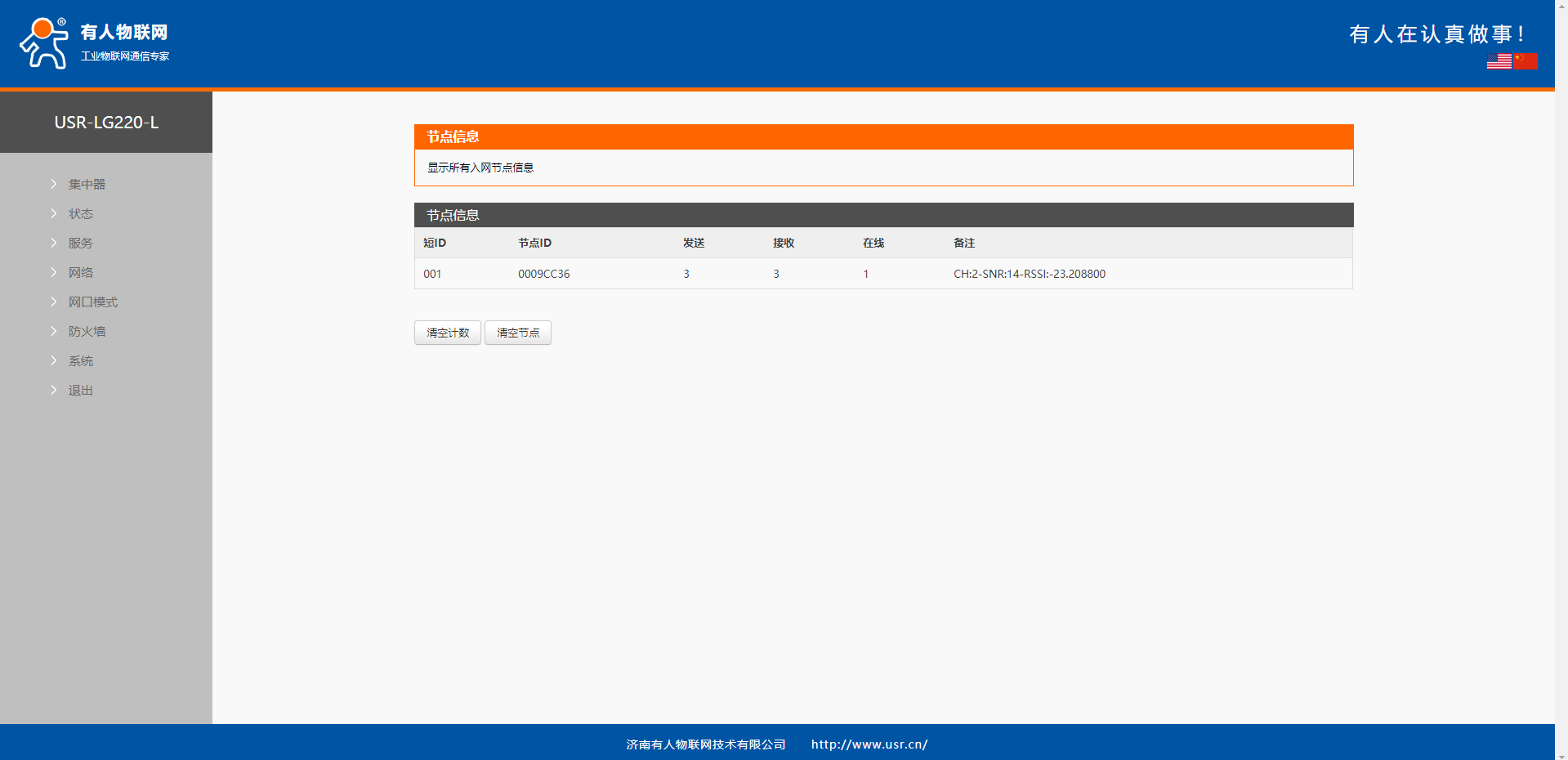

登錄USR-LG220內置網頁，可以查看節點信息，確認節點是否入網到USR-LG220

2、服務器主動下發：

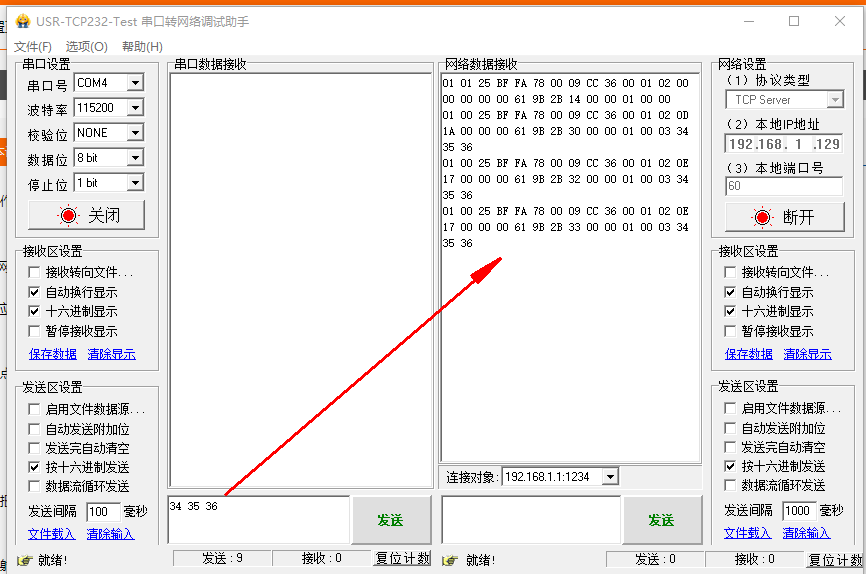

電腦打開1個USR-TCP232-TEST串口軟件，勾選十六進制顯示和按十六進制發送。

左側打開對應WH-L101-L-H20的USB-RS232串口線COM口號，右側做TCPserver，本地IP地址填電腦IP地址，本地端口號填60。

WH-L101-L-H20串口可以直接發送數據，USR-LG220 TCP client連接的TCP server服務器接收USR-LG220協議的數據。

具體協議參考USR-LG220說明書，第54頁。http://www.ggxxsw.cn/Down/USR-LG220-L__V1.2.0.pdf
