一、資料下載
1、串口網絡調試助手http://www.ggxxsw.cn/Download/27.html
2、USR-N540-H7設置軟件http://www.ggxxsw.cn/Download/383.html
3、USR-N540-H7規格書http://www.ggxxsw.cn/Download/1088.html
4、USR-N540-H7說明書http://www.ggxxsw.cn/Download/1087.html
5、USR-N540-H7 AT指令集http://www.ggxxsw.cn/Download/1089.html
二、準備工作
1、USR-N540-H7產品 數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

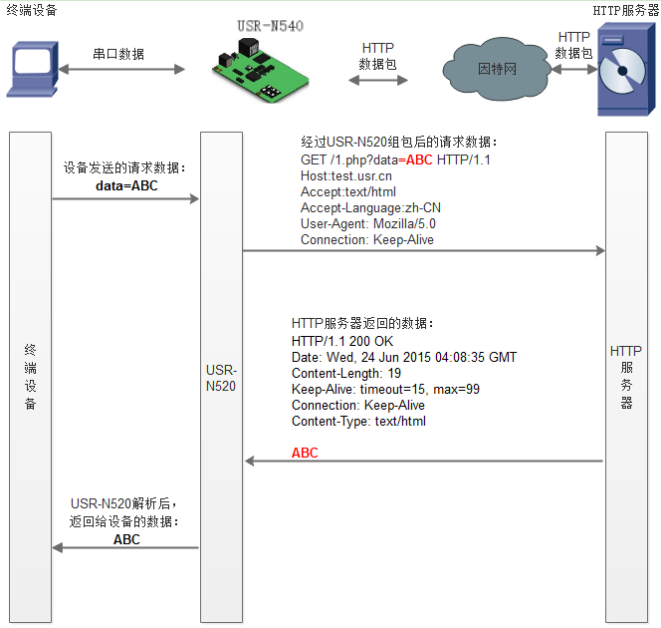

三、連接框圖
四、硬件連接和電腦設置
1、硬件連接：
USR-N540-H7產品，USB-RS485串口一線接N540串口一，注意485接線線序，USB-RS485 A線接N540 串口一的A端子，USB-RS485 B線接N540 串口一的B端子，USB頭插入電腦USB口。
N540網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N540用12V電源適配器供電。
2、指示燈狀態：
1）POWER：電源指示燈，只要電源連接正常，指示長燈亮。
2）WORK：Work指示燈，N540工作狀態指示燈， N540正常工作，指示燈閃亮。
3）TX1：串口1發送指示燈
4）RX1：串口1接收指示燈
5）TX2：串口2發送指示燈
6）RX2：串口2接收指示燈
7）TX3：串口3發送指示燈
8）RX3：串口3接收指示燈
9）TX4：串口4發送指示燈
10）RX4：串口4接收指示燈
3、電腦設置：

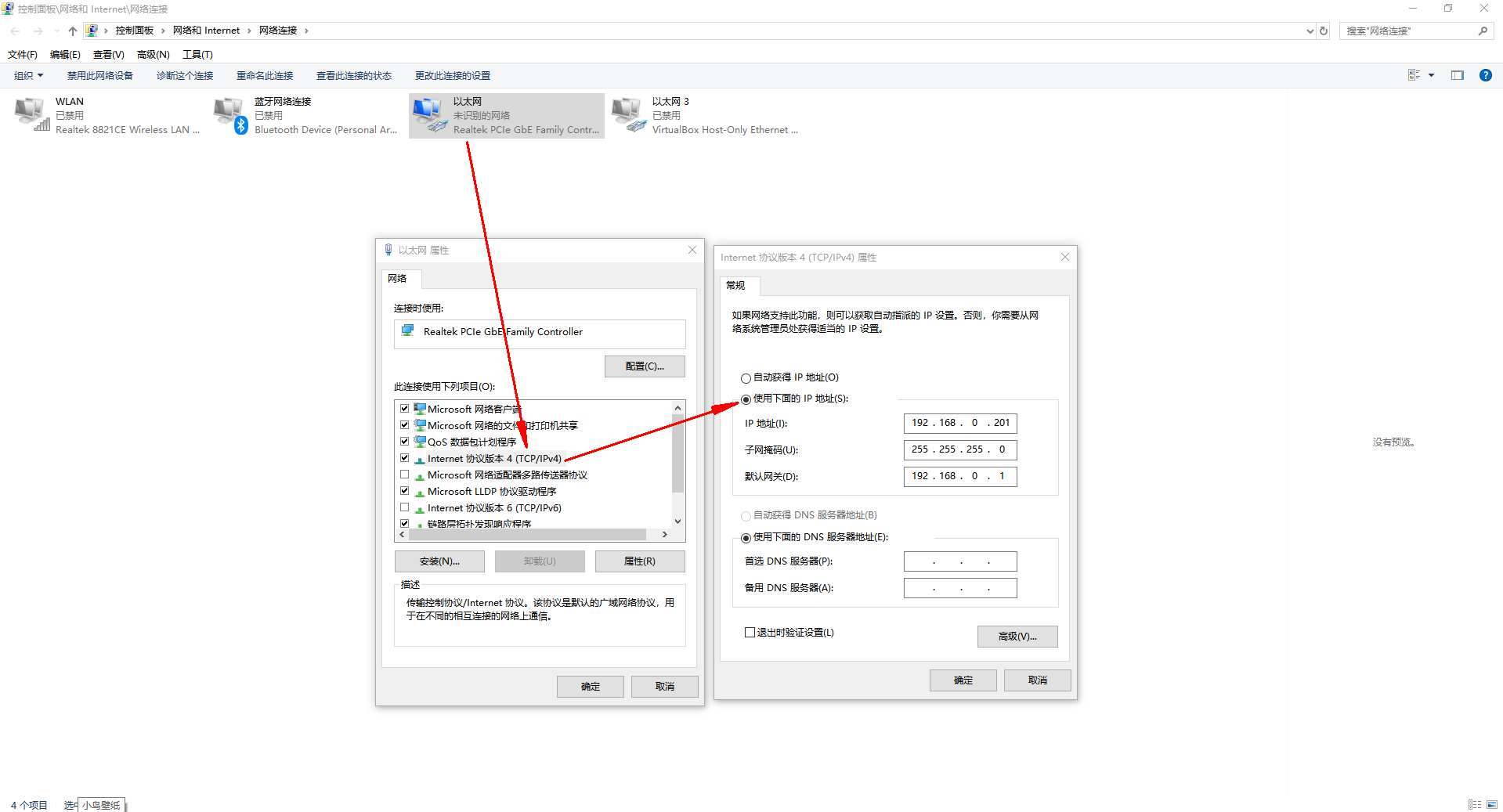

11）電腦本地連接，IP設置和N540 IP同網段，N540默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他網卡。

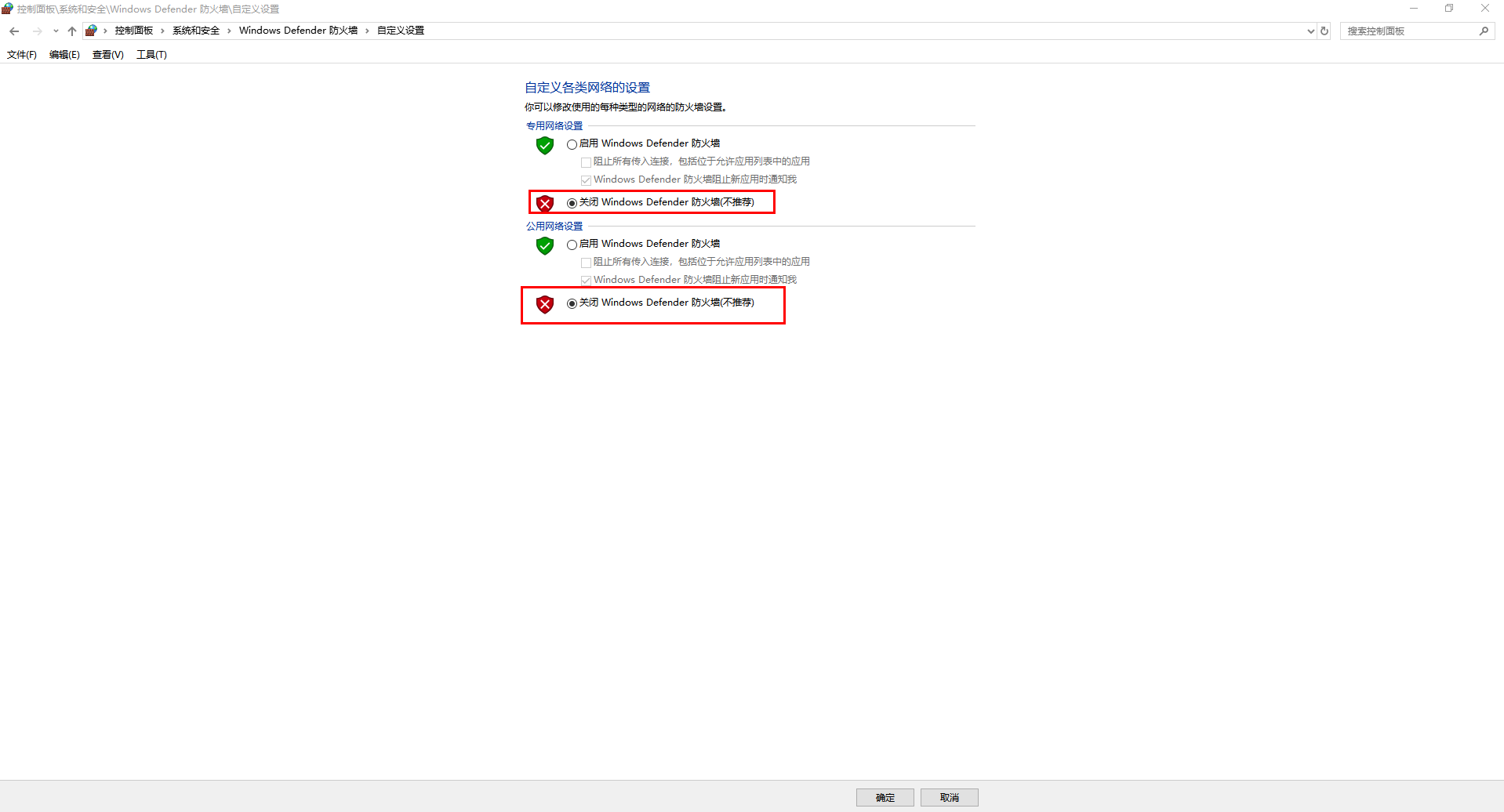

12）電腦關閉防火墻
13）檢查USR-RS485串口線的COM口號
點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3
五、產品參數設置
1、下載并打開H7系列配置軟件：

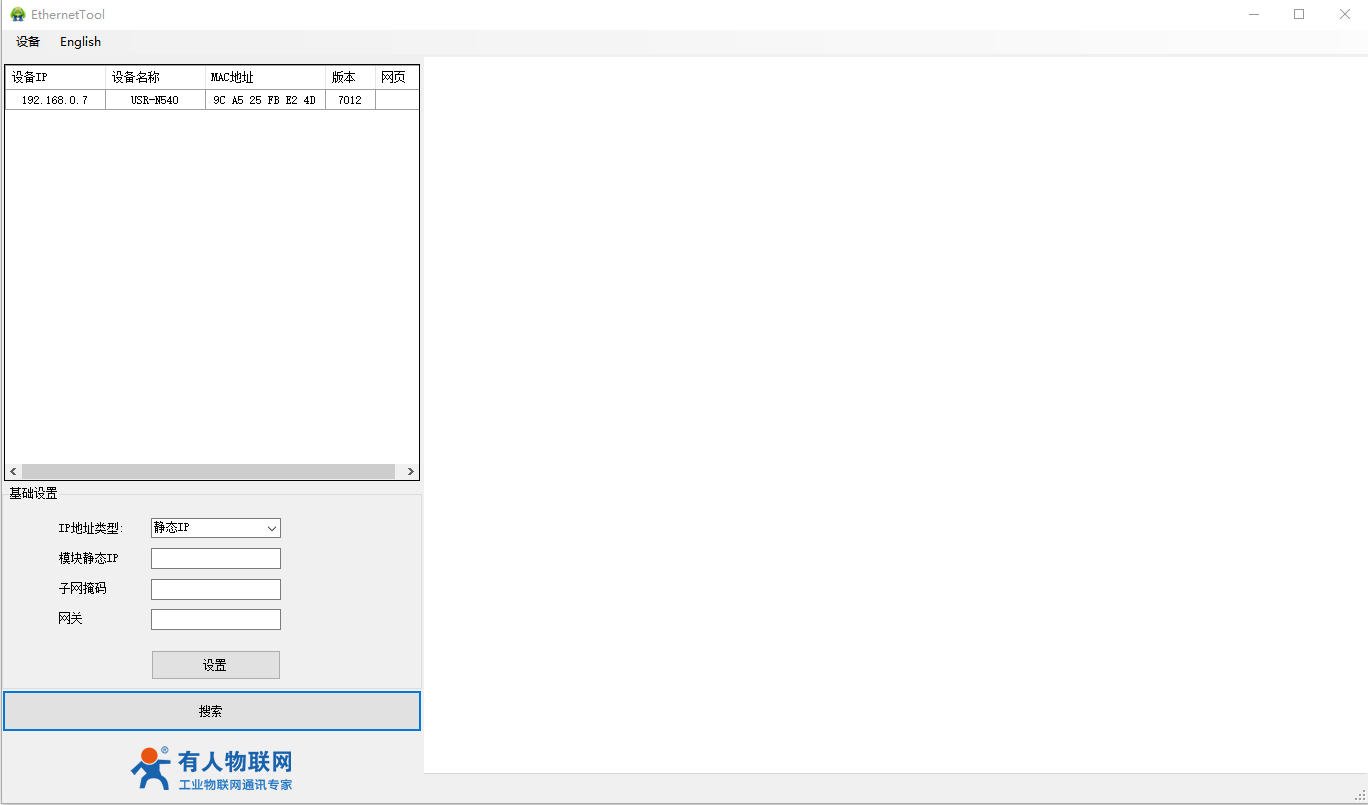

用H7系列配置軟件搜索N540設備，單擊搜索

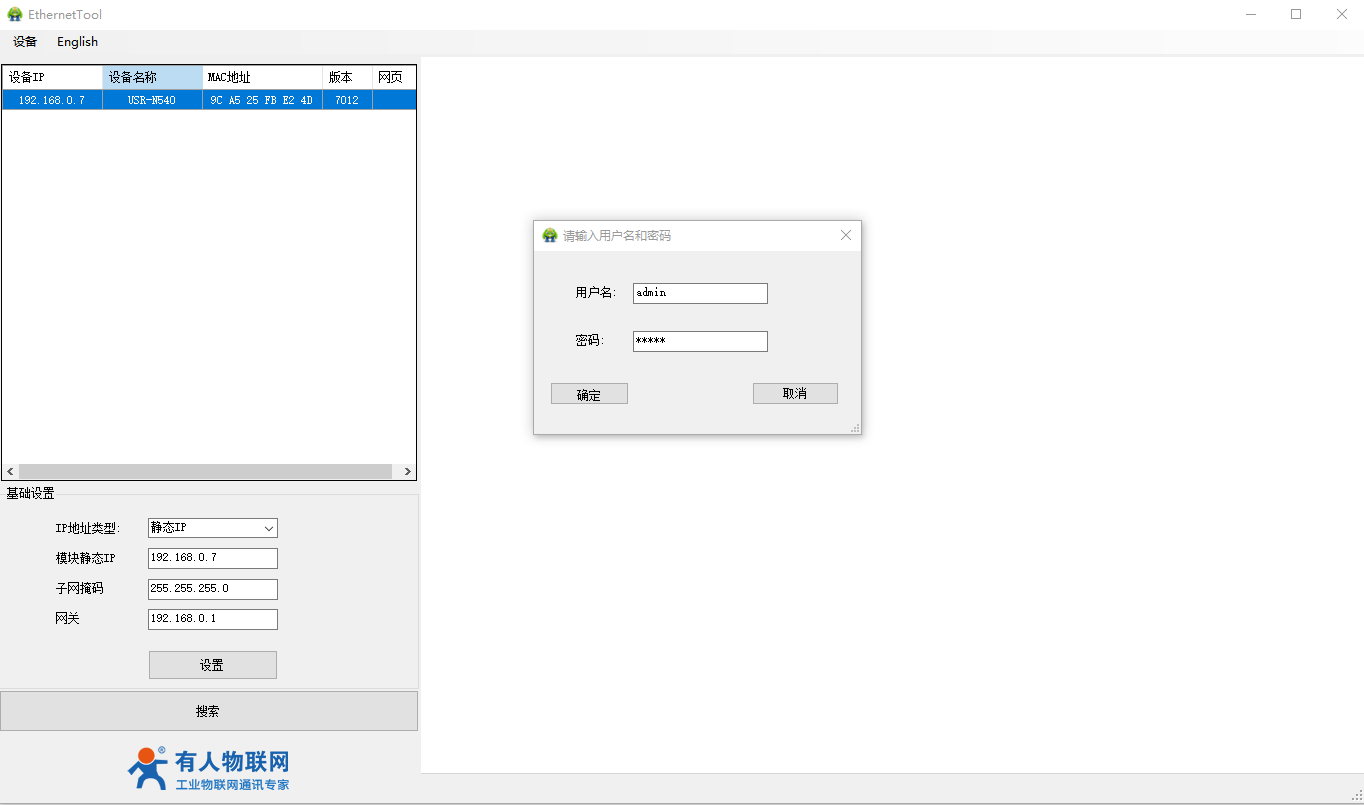

2、登錄
輸入用戶名admin和密碼admin，點擊確定

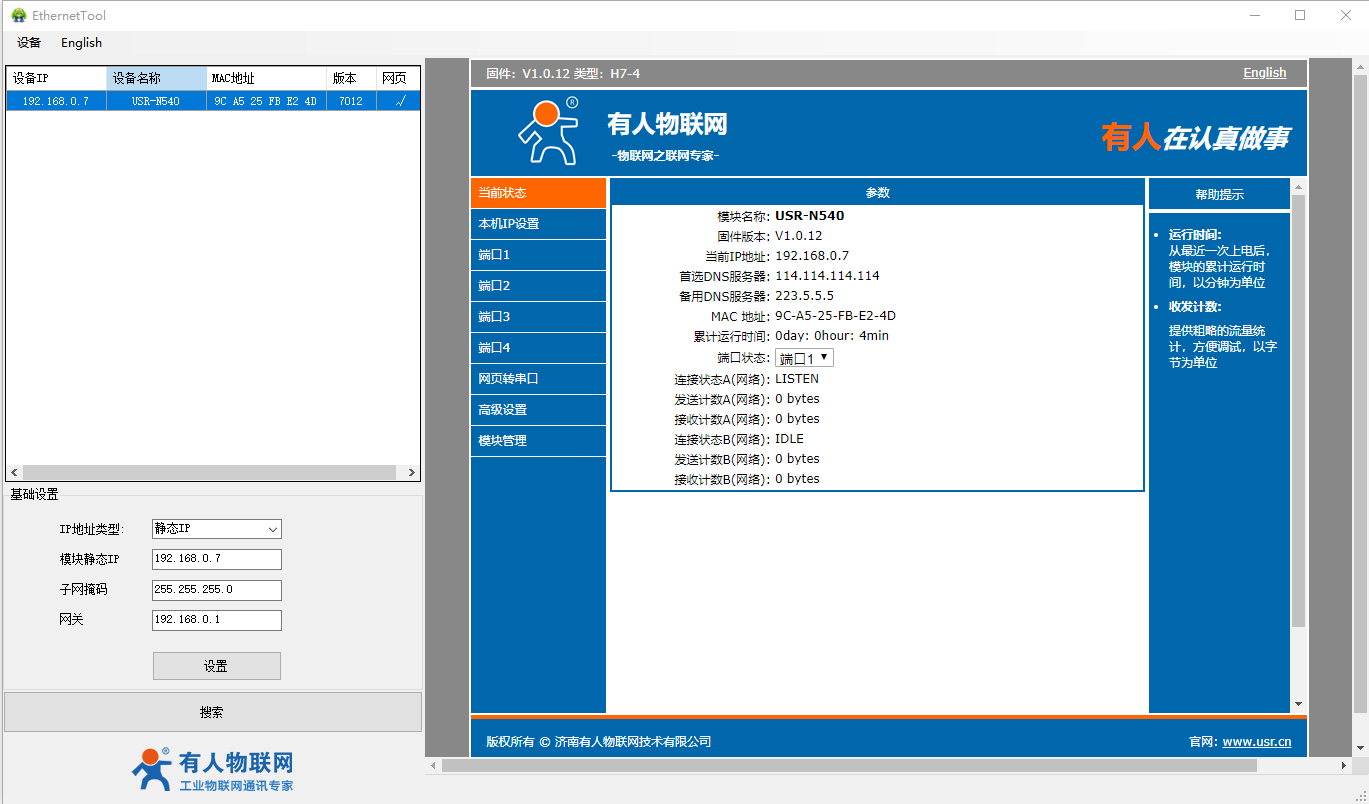

3、單擊產品名稱顯示信息
顯示IP 192.168.0.7之后，單擊IP，右側顯示N540參數設置頁面。

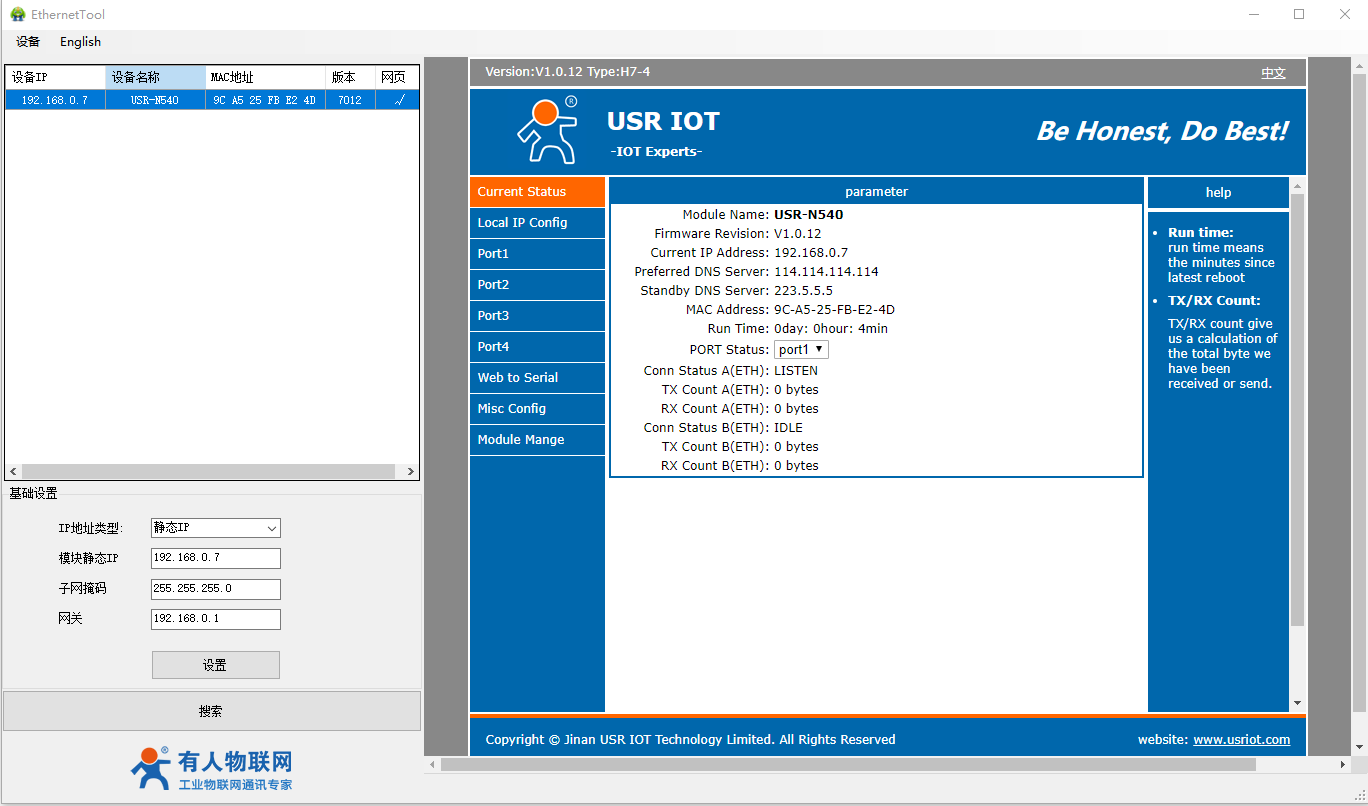

4、英文顯示切換中文
英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

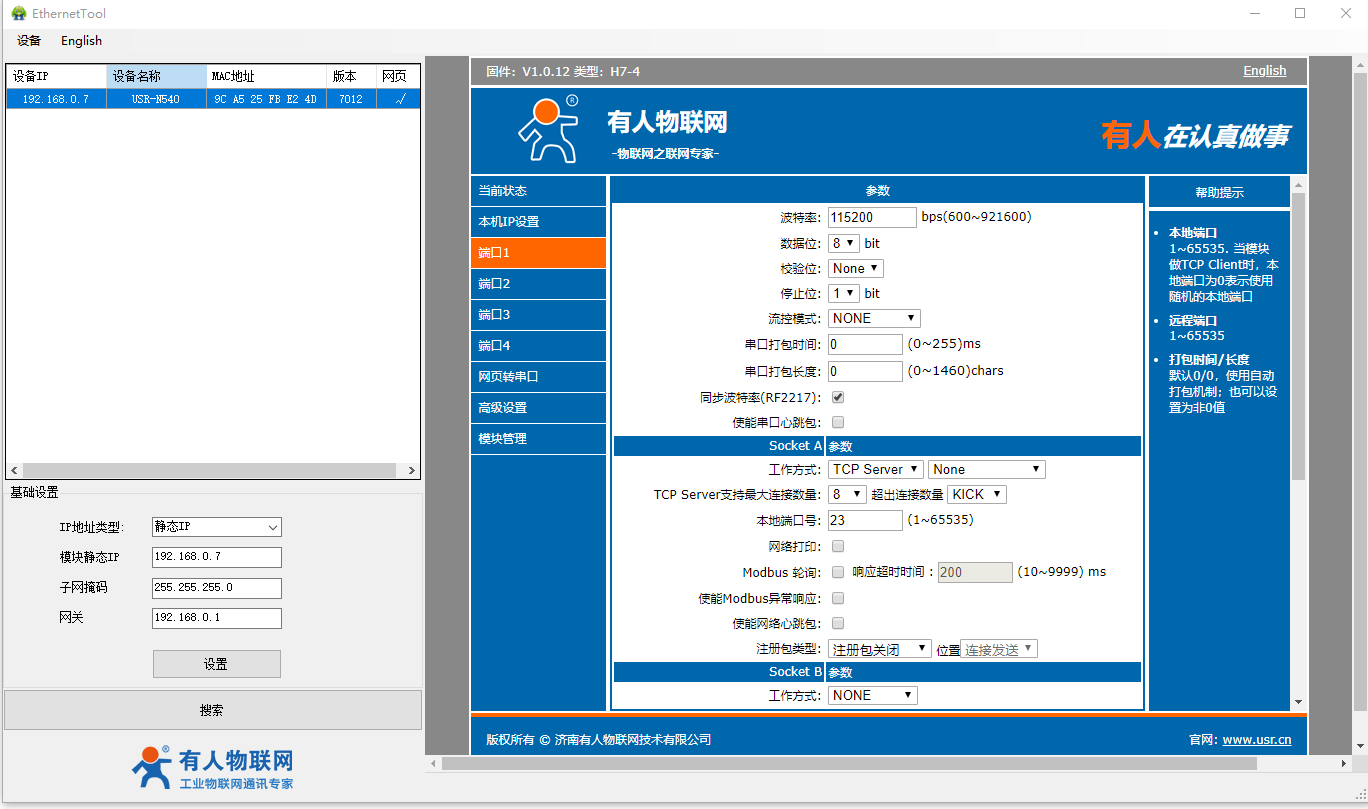

5、檢查端口1的RS485參數
默認工作方式是TCP server，本地端口號23

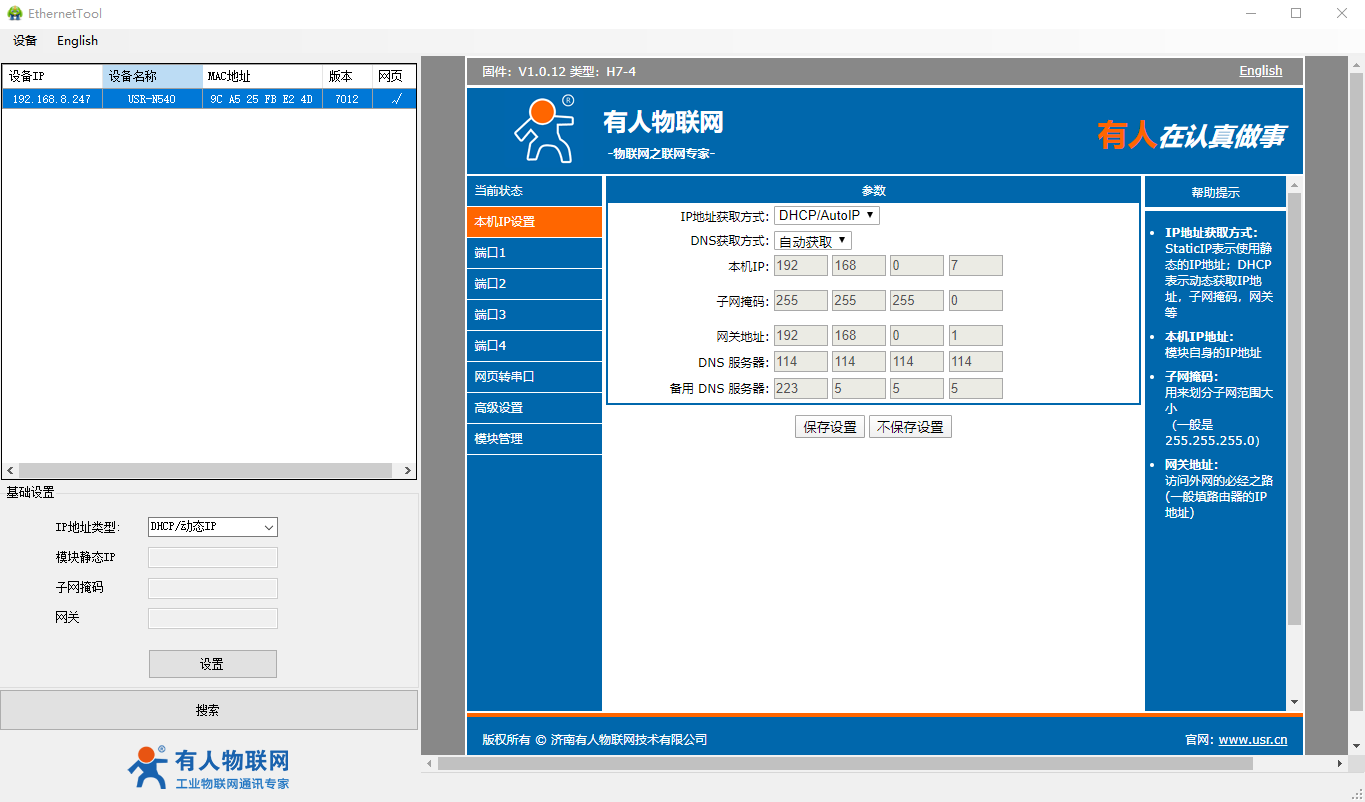

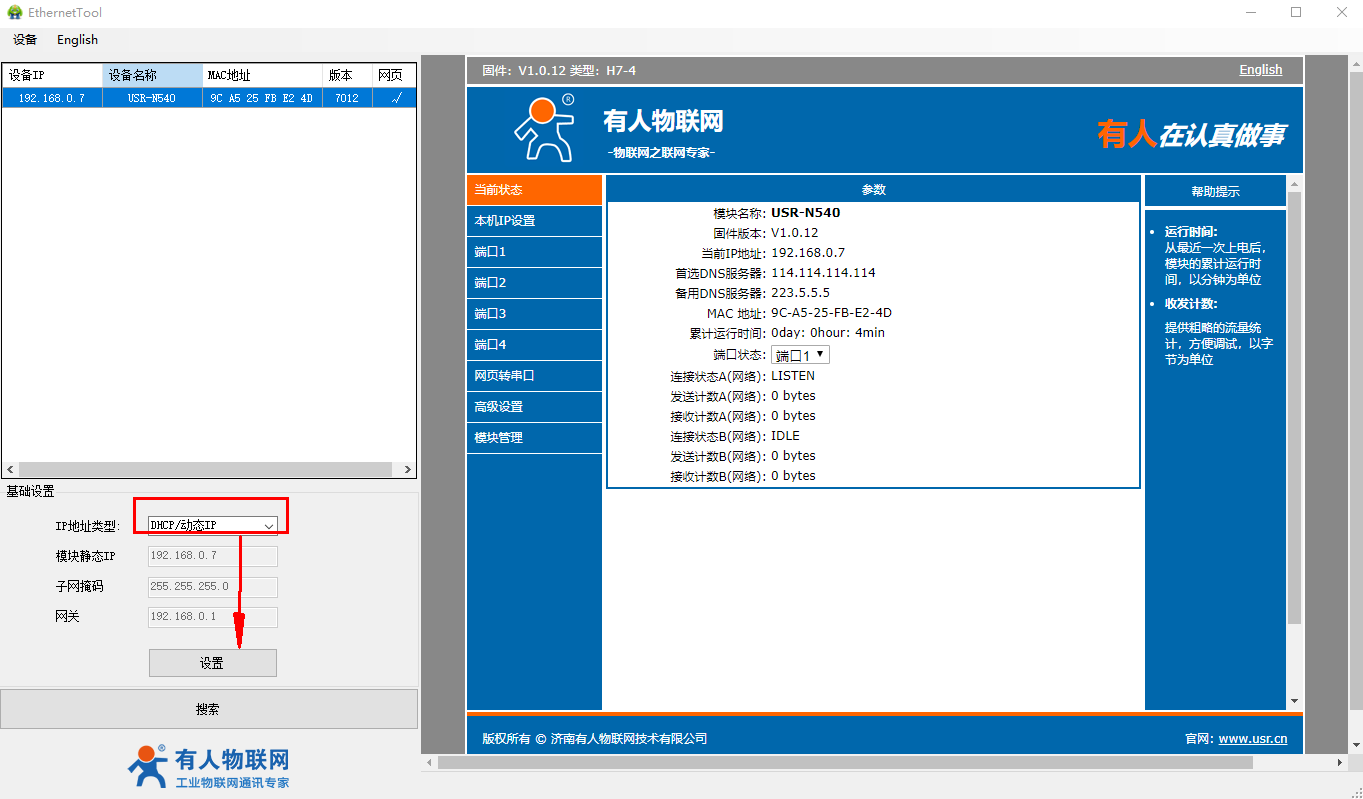

6、改DHCP獲取IP
將IP地址獲取方式從靜態 IP改為DHCP，保存設置，重啟模塊。
7、DHCP，重新搜索

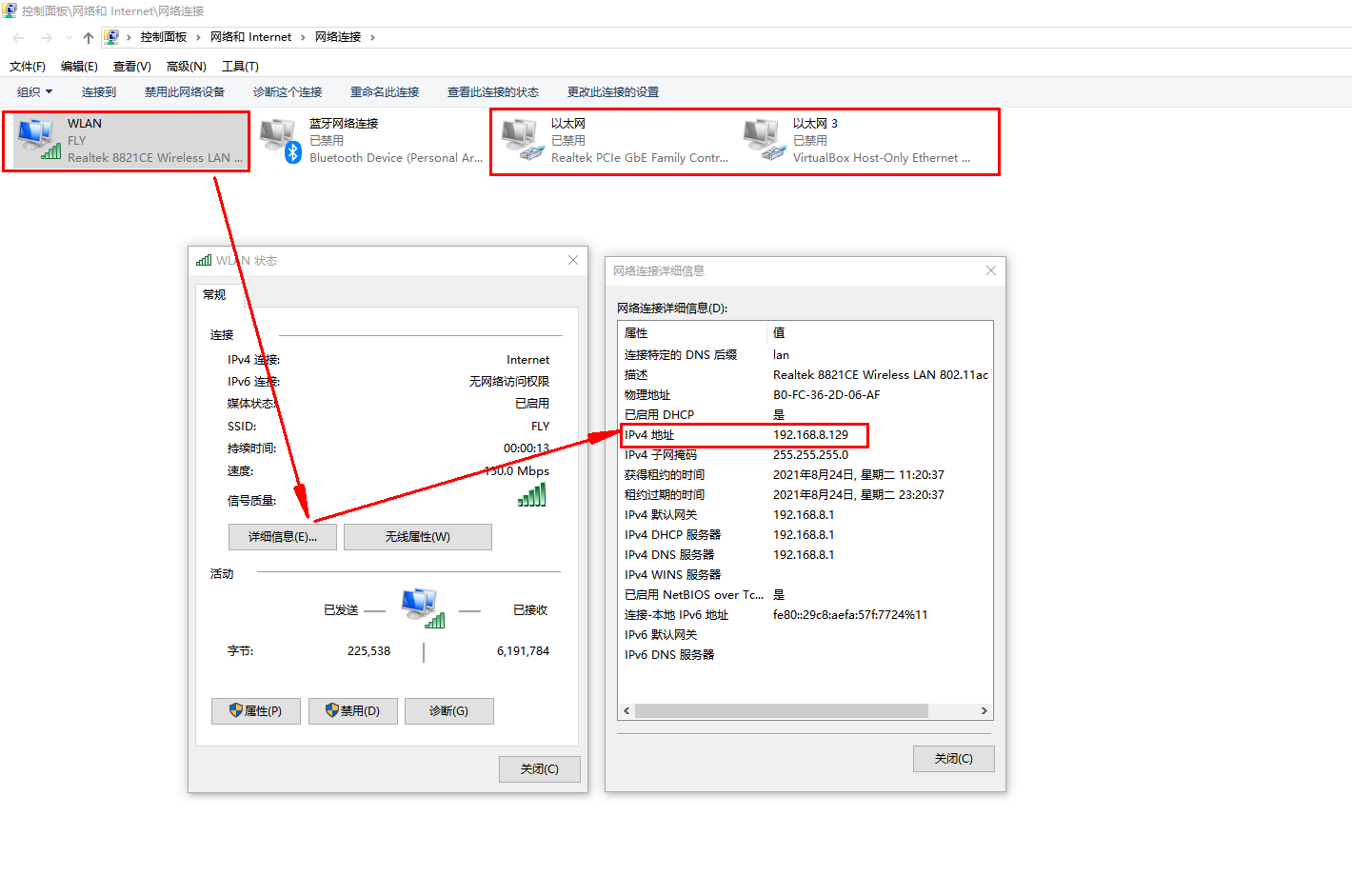

N540網線連接可以上外網的路由器，電腦無線連接同一個路由器的WiFi，保留無線網卡，禁用本地連接等其他網卡。
設置軟件重新搜索，雙擊產品信息點開

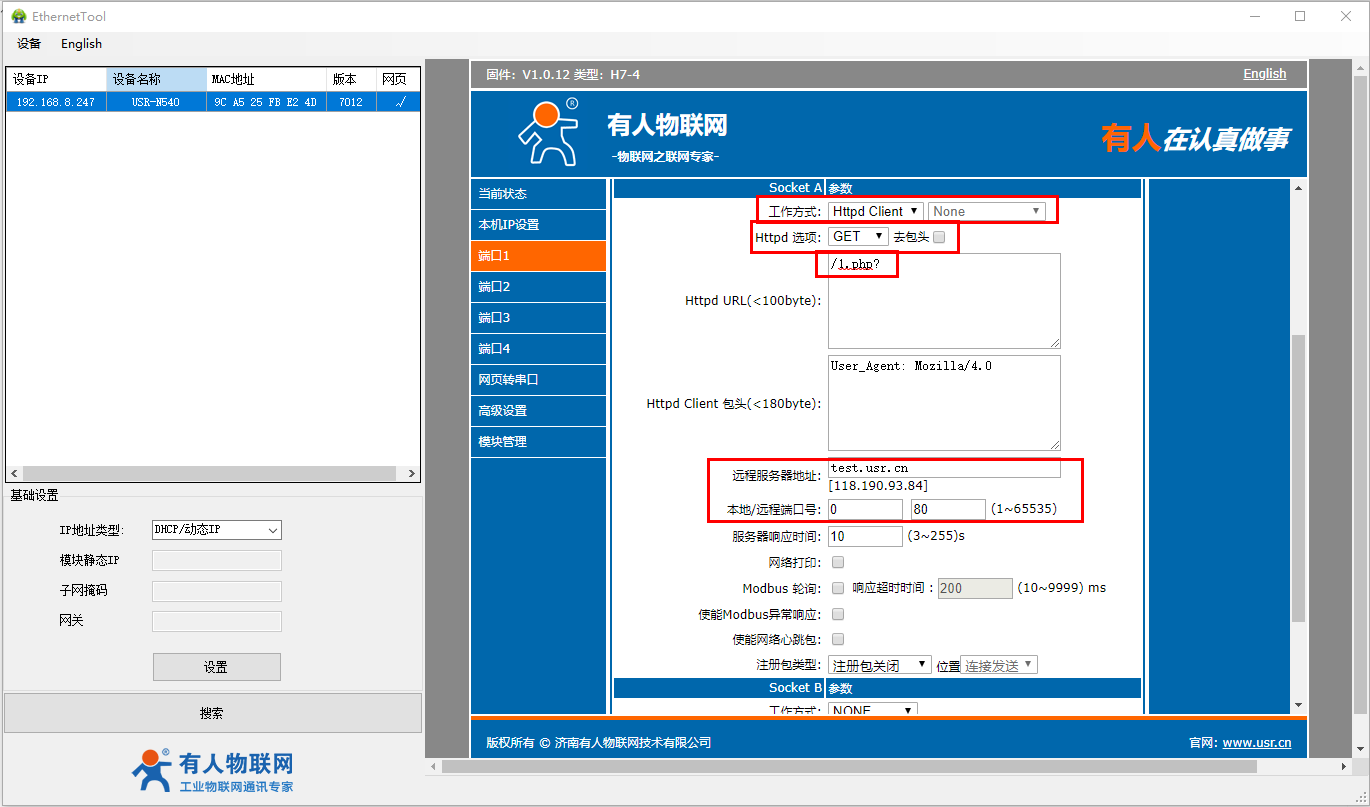

8、設置HTTPD，GET參數
N540端口1工作方式設置HTTPD模式，GET，遠程服務器地址填test.usr.cn，遠程端口填80，本地端口號設置為0。URL填/1.php?，不濾除報頭。
保存設置，重啟模塊。
六、數據調試
打開串口網絡助手，串口參數和N540 端口1參數保持一致，串口發送數據data=1234567890，測試服務器返回數據。
