USR-N510-H7和虛擬串口軟件有人云一對一通訊
一、資料下載
1、串口網絡調試助手http://www.ggxxsw.cn/Download/27.html
2、USR-N510-H7設置軟件http://www.ggxxsw.cn/Download/383.html
3、USR-N510-H7規格書http://www.ggxxsw.cn/Download/1099.html
4、USR-N510-H7說明書http://www.ggxxsw.cn/Download/1098.html
5、USR-N510-H7 AT指令集http://www.ggxxsw.cn/Download/1100.html
6、虛擬串口軟件下載地址 http://www.ggxxsw.cn/Download/31.html
二、準備工作
1、USR-N510-H7產品 數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

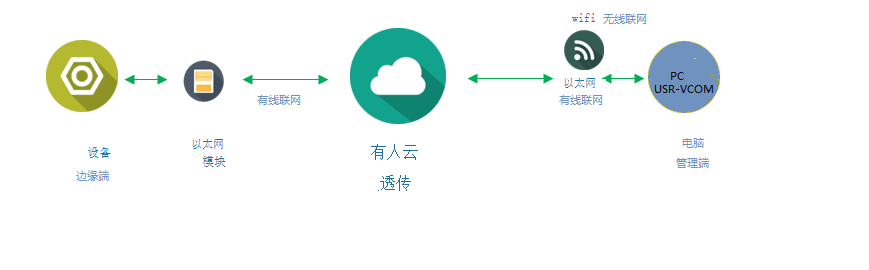

三、連接框圖
四、硬件連接和電腦設置
1、硬件連接：
USR-N510-H7產品，USB-RS485串口線接N510串口，注意485接線線序，USB-RS485 A線接N510 串口的A端子，USB-RS485 B線接N510 串口的B端子，USB頭插入電腦USB口。
N510網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N510用12V電源適配器供電。
2、指示燈狀態：
1) POWER燈：電源指示燈，只要電源連接正常，指示燈長亮。
2) WORK燈：Work指示燈，N510工作狀態指示燈， N510正常工作，指示燈閃亮。
3) 485TX燈：串口1發送指示燈
4) 485RX燈：串口1接收指示燈
3、電腦設置：

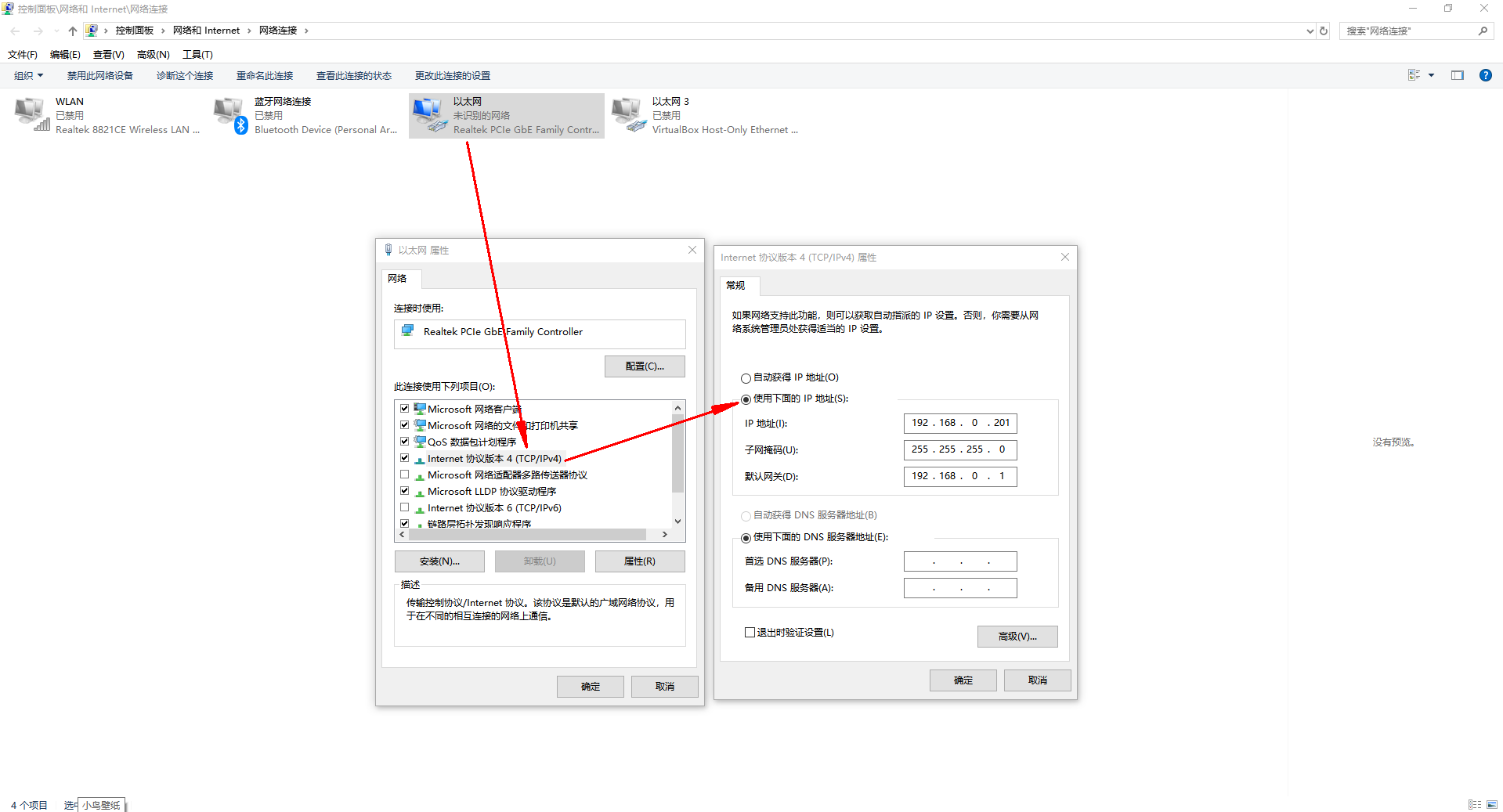

1）電腦本地連接，IP設置和N510 IP同網段，N510默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他網卡。

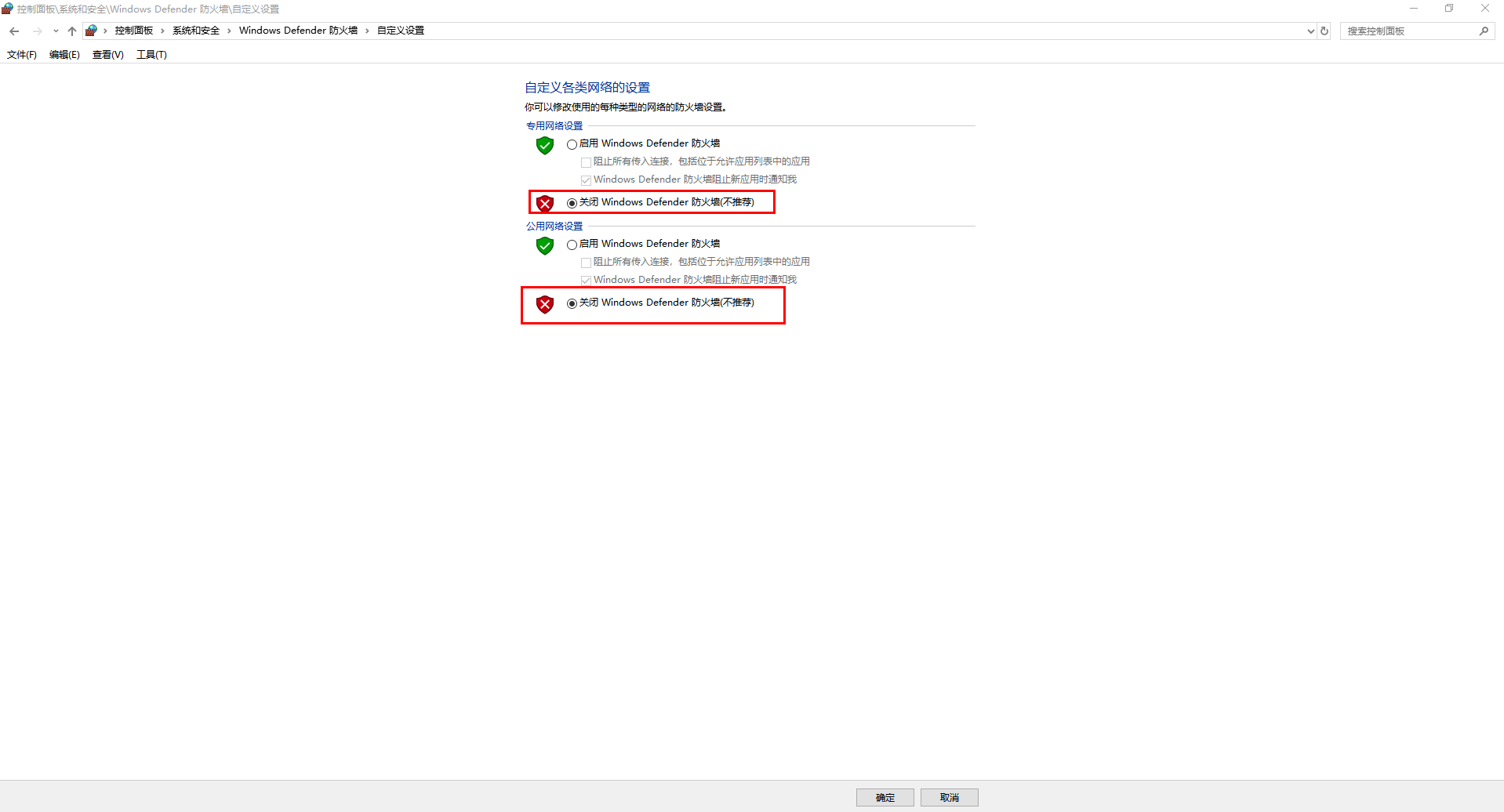

2）電腦關閉防火墻

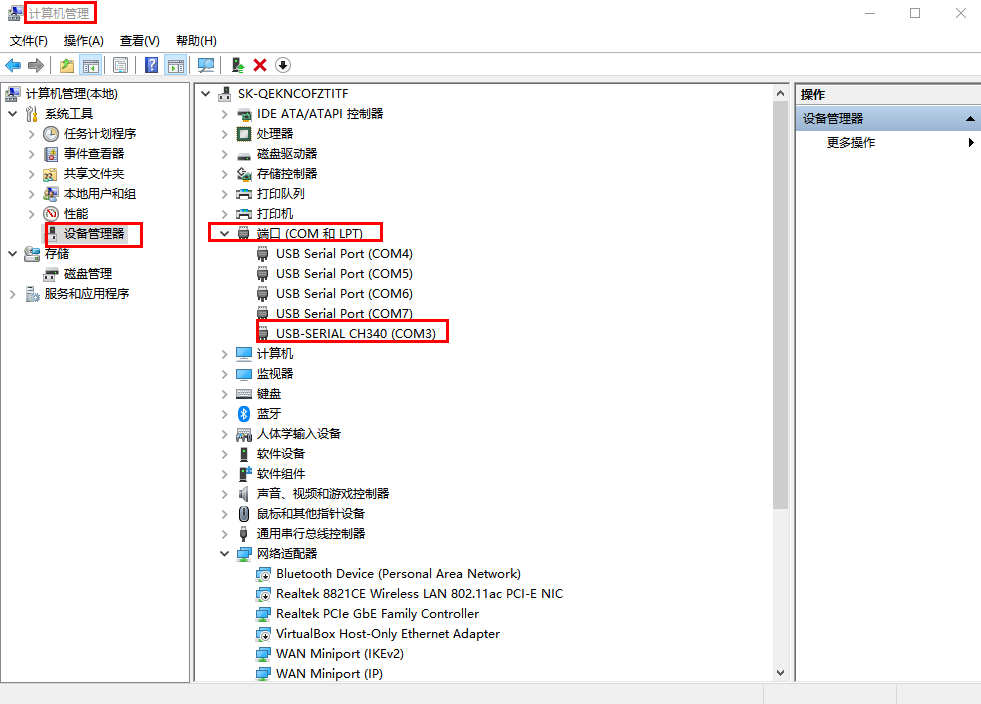

3）檢查USR-RS485串口線的COM口號
點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3
五、產品參數設置

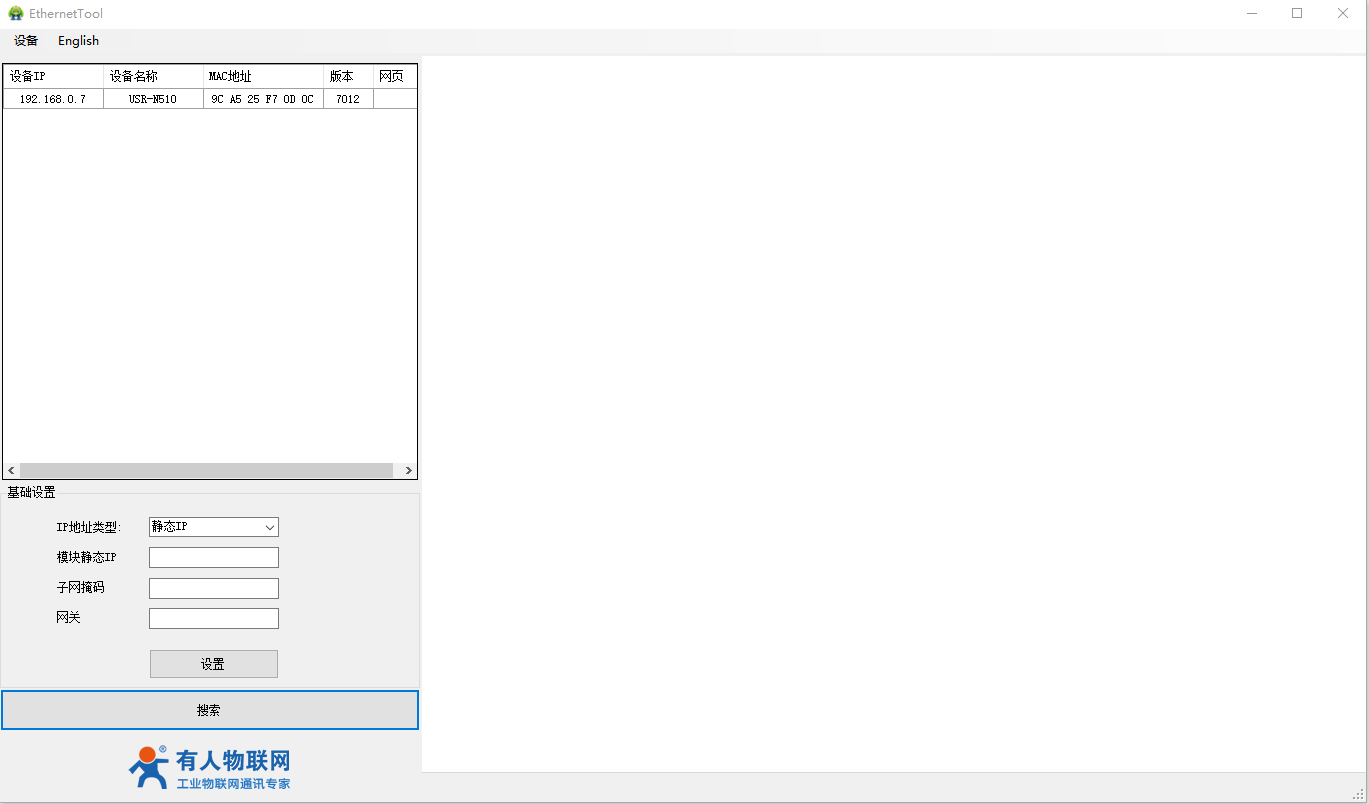

1、下載并打開H7系列配置軟件：
用H7系列配置軟件搜索N510設備，單擊搜索

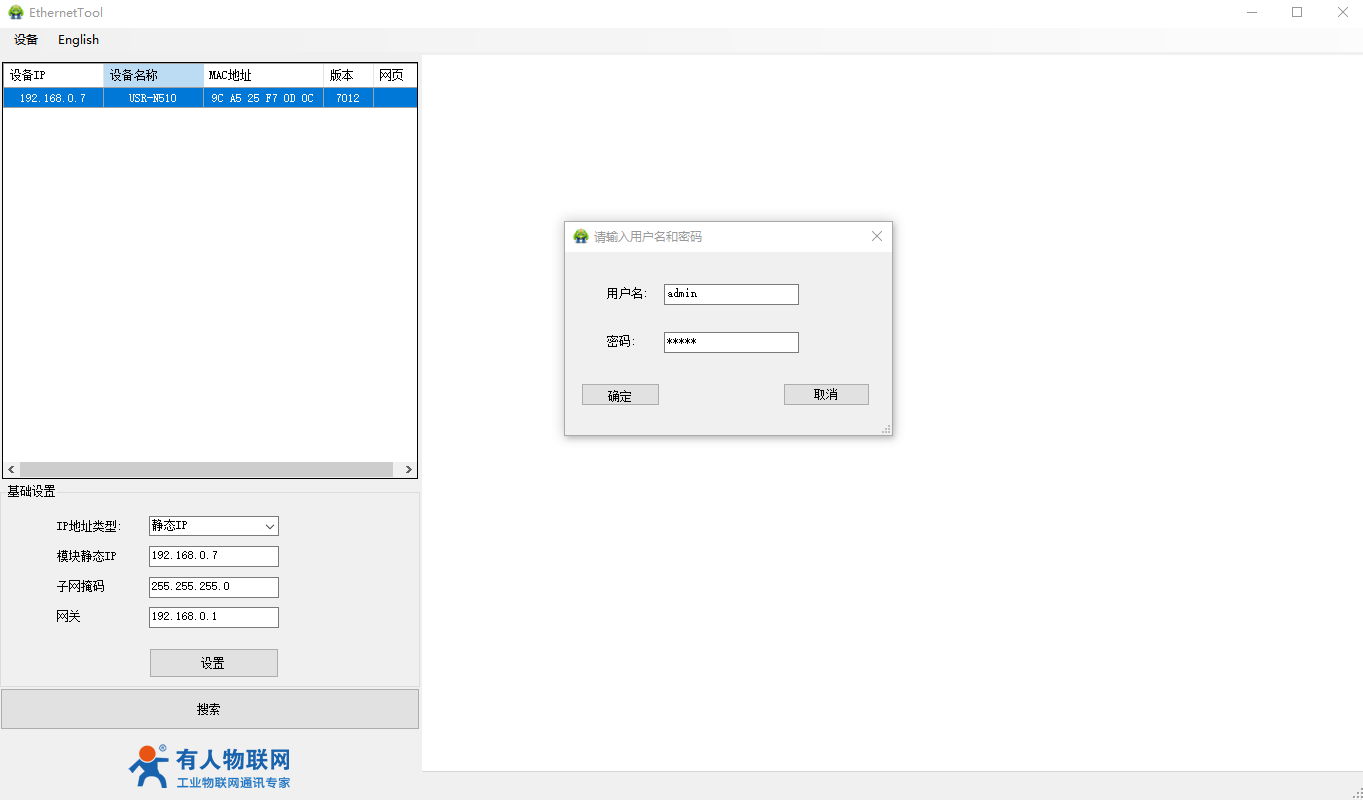

2、登錄
輸入用戶名admin和密碼admin，點擊確定

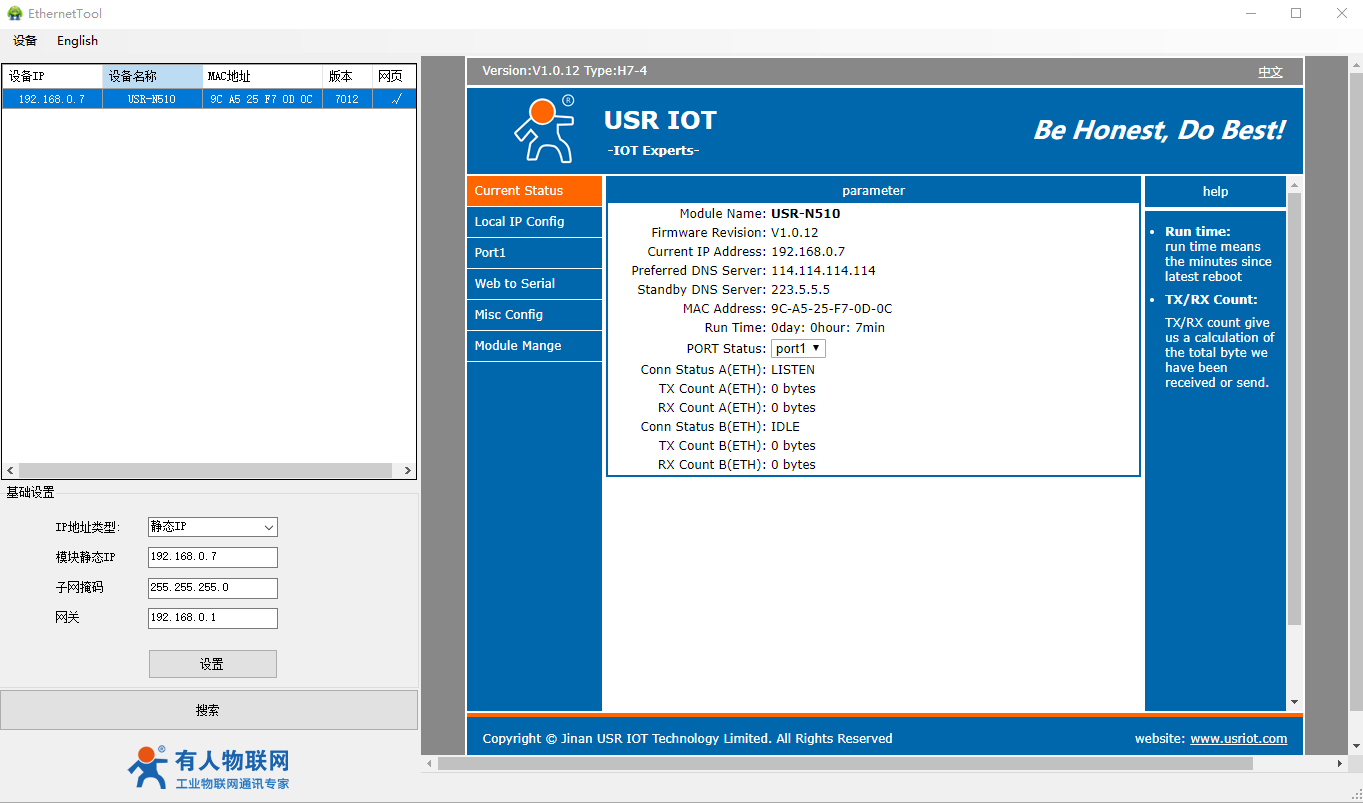

3、單擊產品名稱顯示信息
顯示IP 192.168.0.7之后，單擊IP，右側顯示N510參數設置頁面。
4、英文顯示切換中文
英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

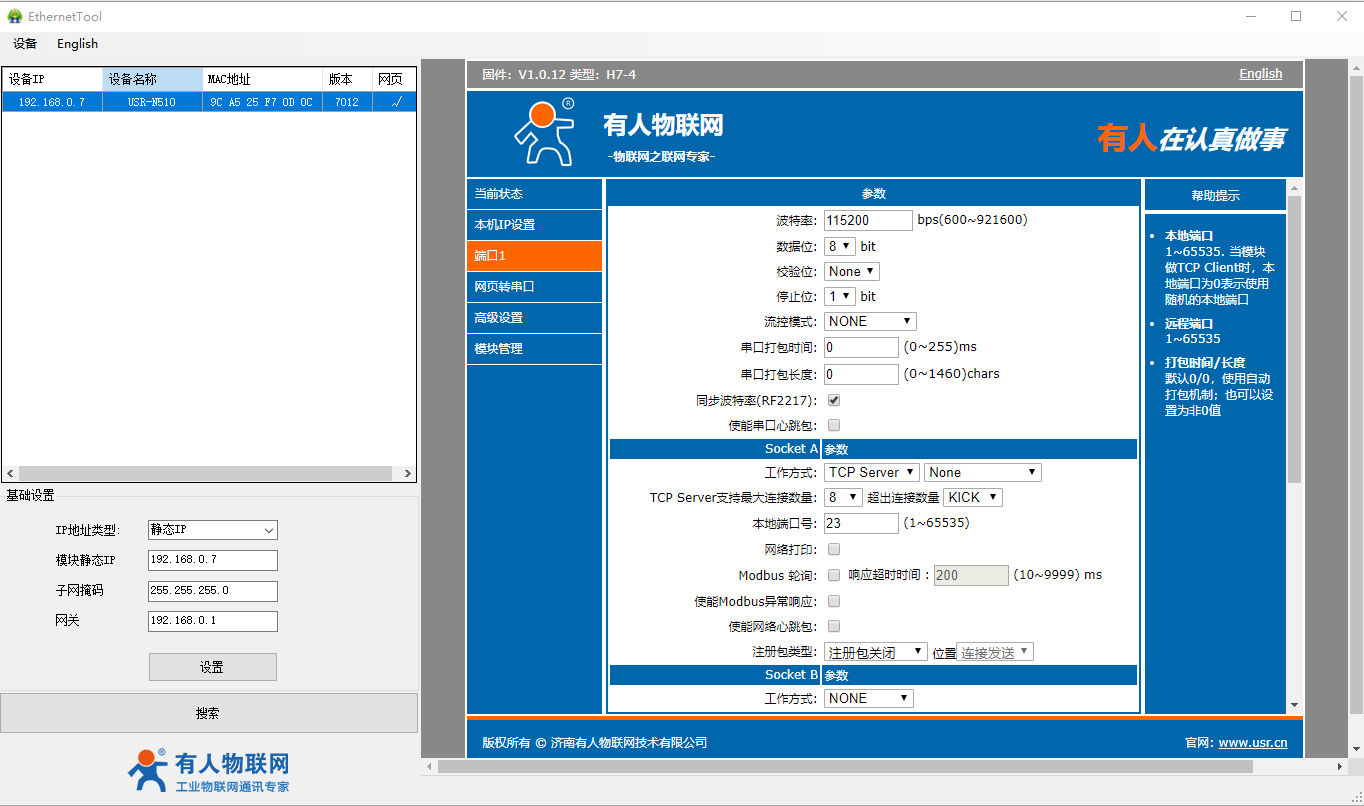

5、檢查端口1的RS485參數
默認工作方式是TCP server，本地端口號23

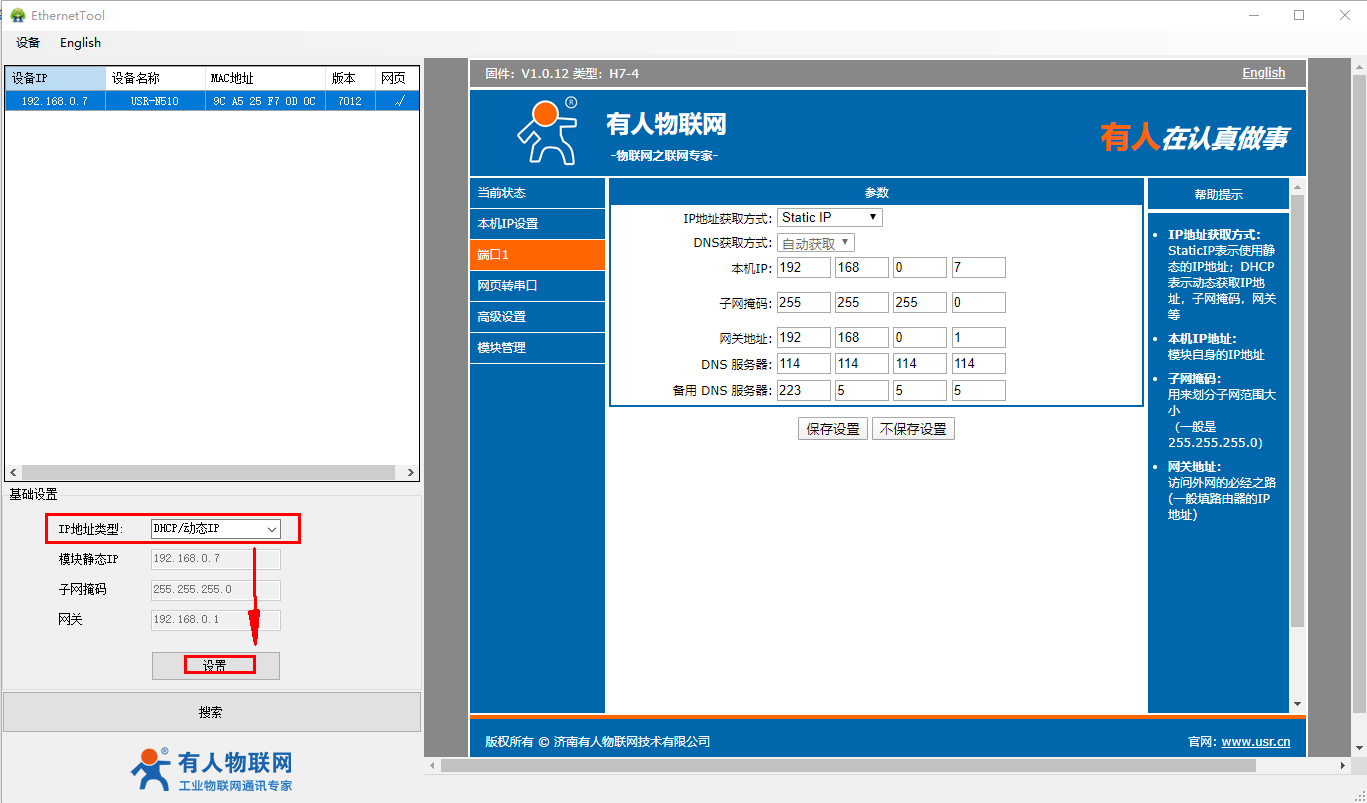

6、改DHCP獲取IP
將IP地址獲取方式從靜態 IP改為DHCP，保存設置，重啟模塊。

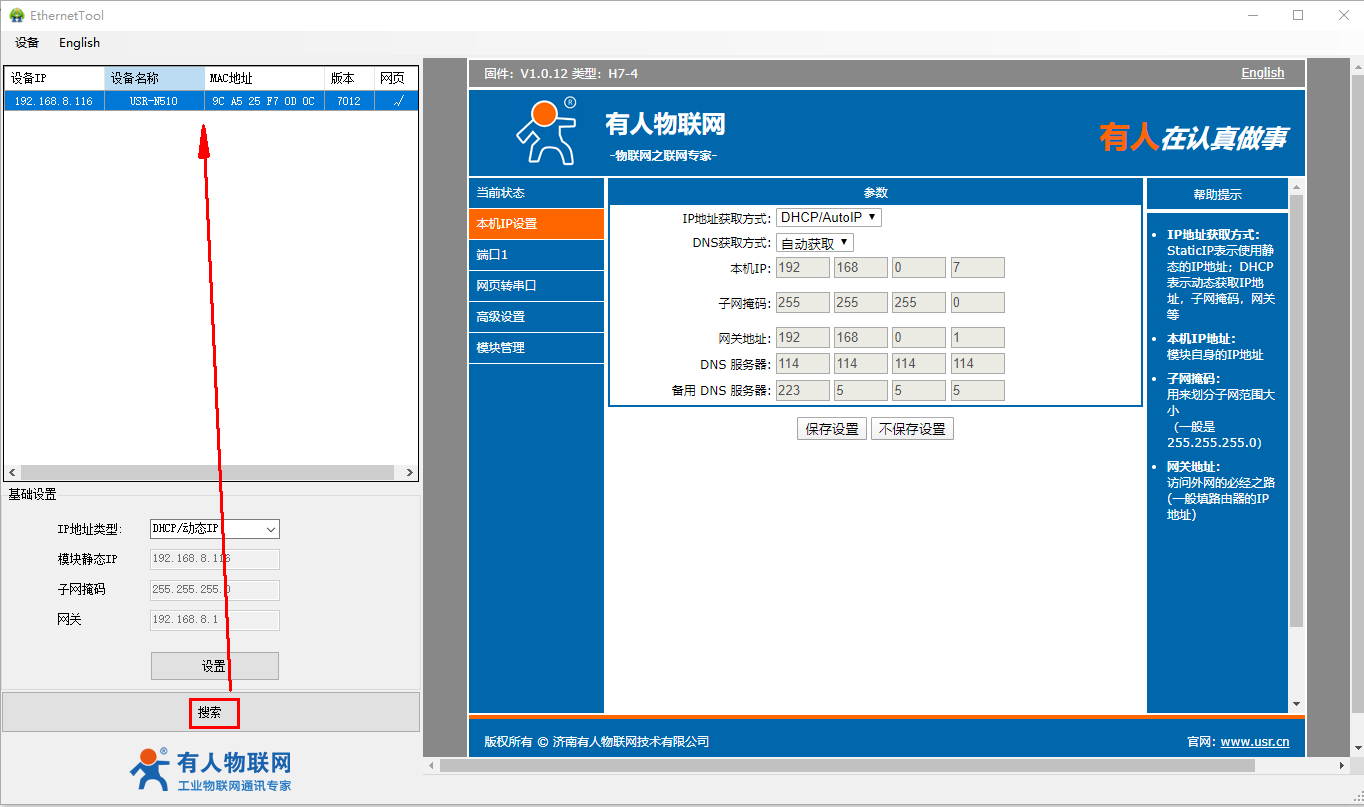

7、DHCP，重新搜索

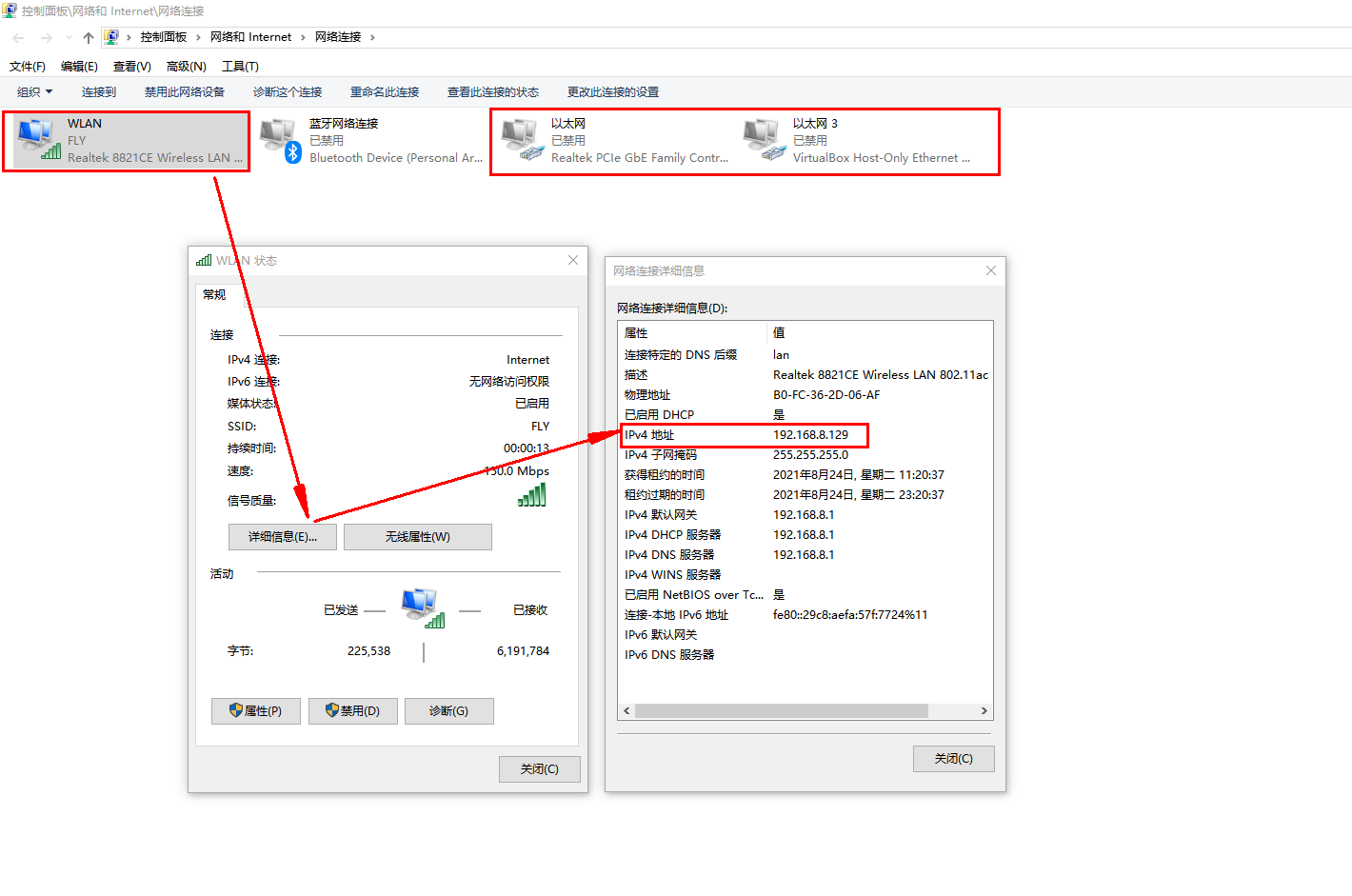

N510網線連接可以上外網的路由器，電腦無線連接同一個路由器的WiFi，保留無線網卡，禁用本地連接等其他網卡。
設置軟件重新搜索，雙擊產品信息點開

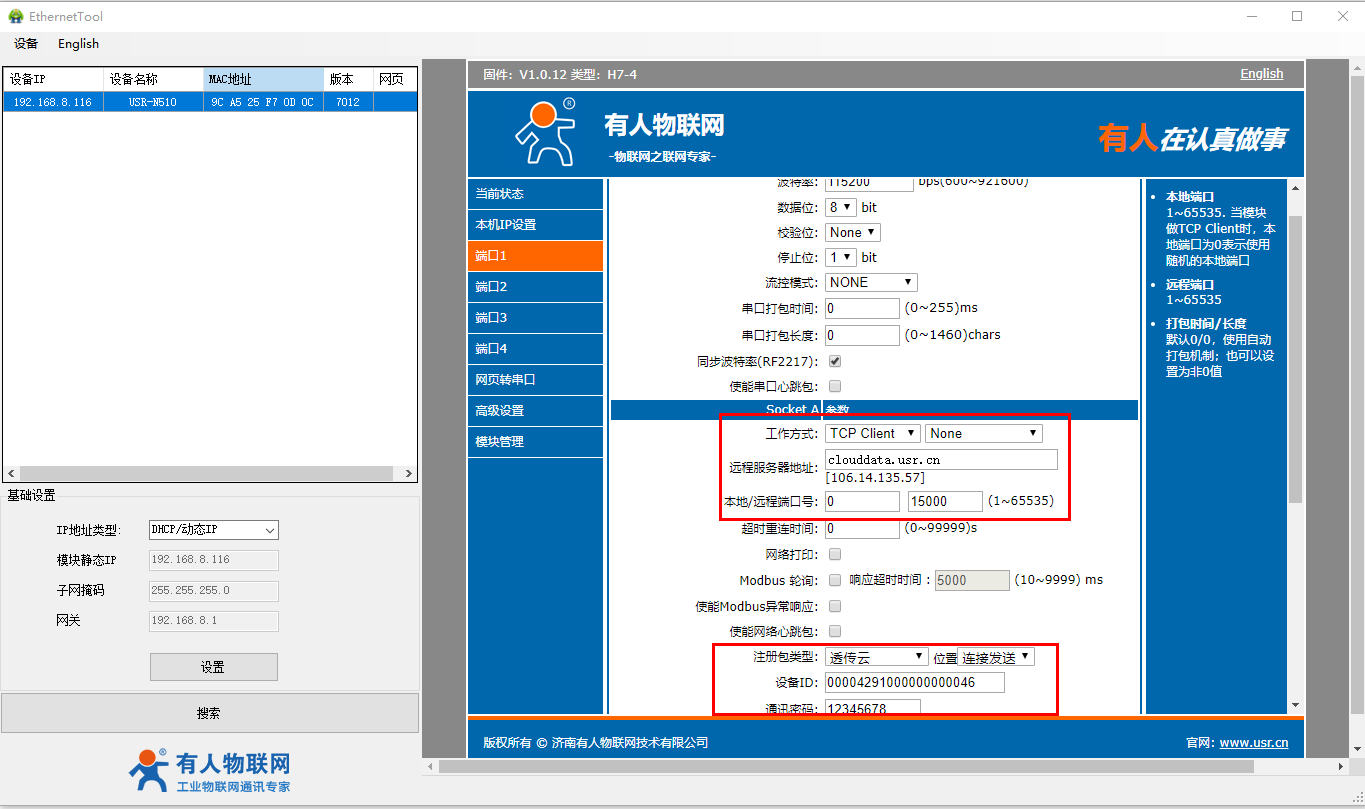

8、N510配置有人云參數
點擊端口參1數，工作方式TCP client，遠程服務器地址clouddata.usr.cn，遠程端口15000。點擊保存設置。
點擊擴展功能，開啟注冊包，選擇透傳云，正確填寫有人云添加N510設備的SN和通訊密碼(SN和通訊密碼案例在圖示下方有人云教程連接中)點擊保存設置，最后重啟。
9、有人云配置
云端參數設置參考 有人設備通過設備ID方法和虛擬串口軟件通過有人云一對一通訊 http://www.ggxxsw.cn/Faq/1136.html
