產品簡介

USR-ANT2G5G-S001嵌入式PIFA天線是一款高效率的2.4G/5G雙頻Wi-Fi天線。它適用于各國家的Wi-Fi或ISM頻段的應用，并提供了靈活的安裝方式，來縮短客戶的工業設計和產品開發周期。

USR-ANT2G5G-S001，尺寸僅24.25mm x 9.15mm x 1.5mm，可采用表貼安裝，易于貼在客戶的產品的硬件外殼上。

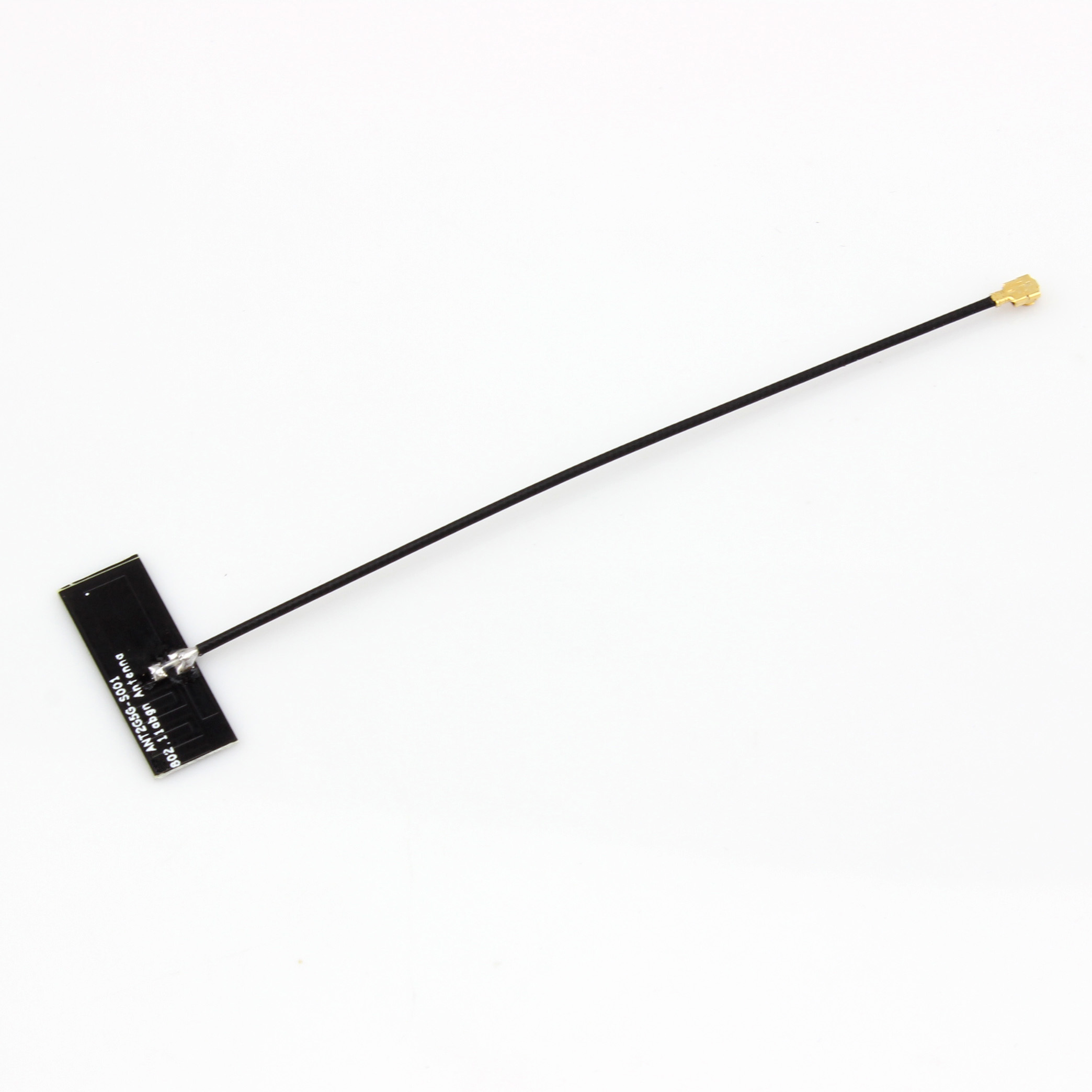

產品圖片

Wi-Fi嵌入式PCB天線



產品特點

功能特點
  • 支持 802.11a/b/g/n 無線標準
  • 2.4G/5G雙頻天線
  • 峰值增益：1.5dBi@2.4GHz，3.1dBi@5GHz
  • 支持TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE協議
  • 可貼裝于產品內外殼
  • 高效率天線
  • 快速集成設計
  • 尺寸：24.25mm x 9.15mm x 1.5mm
產品參數
  • 無線標準:IEEE 802.11n and 802.11 a/b/g
  • 頻率范圍:2.4~2.49GHz/4.9~5.9GHz
  • 峰值增益:1.5 dBi @2.44 GHz/3.1 dBi @ 5.2 GHz
  • 阻抗:50 Ohm
  • 處理能力:30 dBm
  • 接口:U.FL連接器(I-PEX)/50Ohm， 1.13mm直徑RF引出線
  • 溫度范圍；工作 : - 40° C ~ +75° C
                    存儲：- 40° C ~ +85° C
  • 濕度范圍:0% ~ 95%

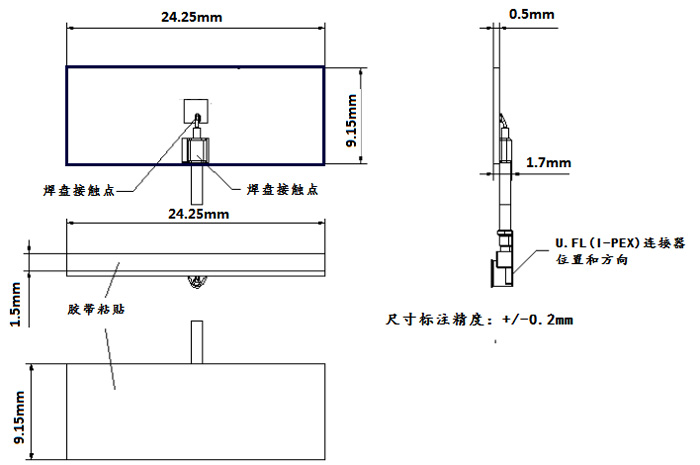

產品尺寸

Wi-Fi嵌入式PCB天線尺寸

裝箱清單

  • Wi-Fi嵌入式天線一根
Wi-Fi嵌入式PCB天線 - 裝箱清單
