1：硬件需求：串口服務器：USR-TCP232-300
     需要串口設備：S7-200系列PLC ,串口轉PPI編程線。

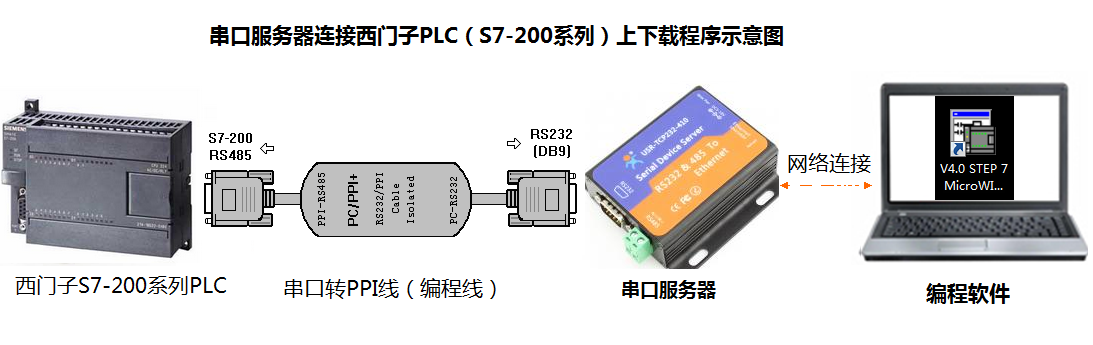

硬件連接：S7-200 PLC連接PPI編程線纜，PPI編程線纜的RS232端連接串口服務器的RS232口，串口服務器網口連接電腦網口或者路由器網口。

軟件需求：PLC編程軟件：V4.0 STEP 7 MicroWIN ，虛擬串口軟件VCOM。

實現功能：想實現通過網絡，局域網或者外網給PLC下載程序。PLC連接串口服務器，串口服務器直接與電腦端虛擬串口軟件建立網絡連接，PLC編程軟件與虛擬串口連接，編程軟件通過虛擬串口+串口服務器的形式下載和上載或者監控PLC的程序。

優勢：可以通過網絡對多個PLC進行集中管理和控制，可以局域網或者遠程管理PLC程序，可以省掉一個比較貴的S7-200的擴展網卡模塊。

應用范圍：主要用于網絡控制，集中控制管理，工控行業。可應用與之前是采用RS232串口通信，現在改用串口服務器實現網絡通信。

1：串口服務器設置和虛擬串口軟件設置將串口服務器網口直連電腦網口或者連接路由器網口。

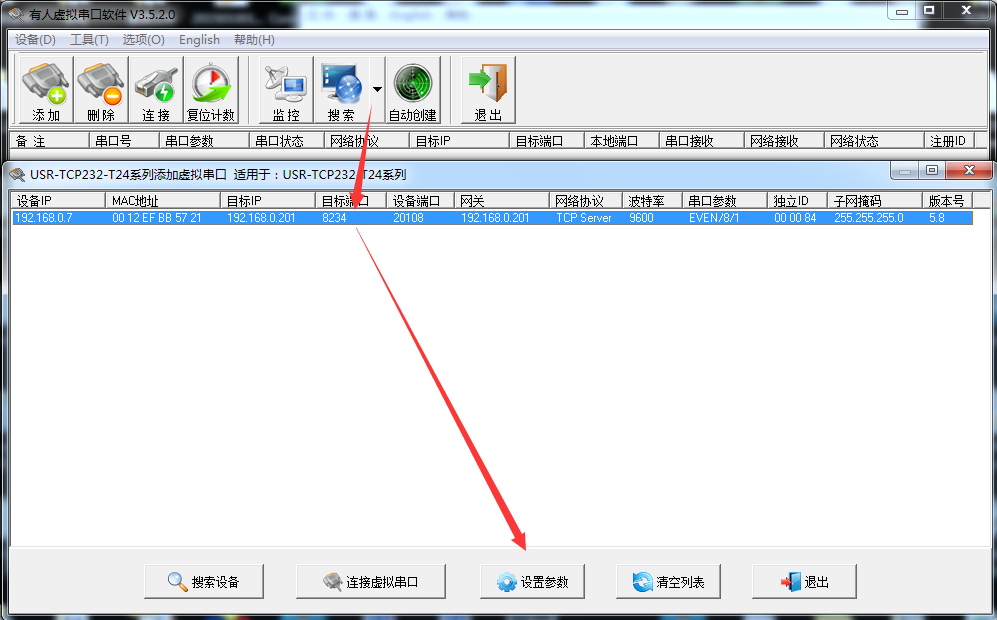

使用虛擬串口軟件搜索串口服務器，選擇USR-TCP232-T24。

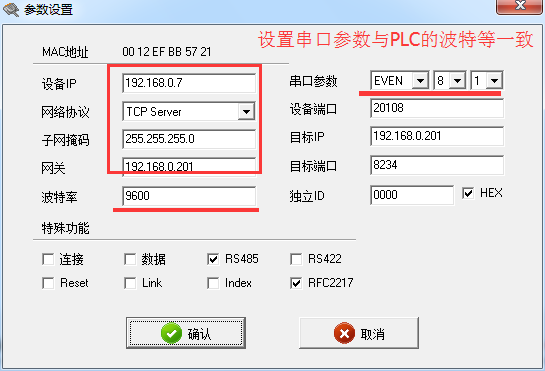

2：設置串口服務器的IP地址與局域網網段一致，設置串口服務器的波特率為9600，校驗數據位停止位：EVEN 8 1。這個參數要和PLC的參數一致。然后點擊確認。

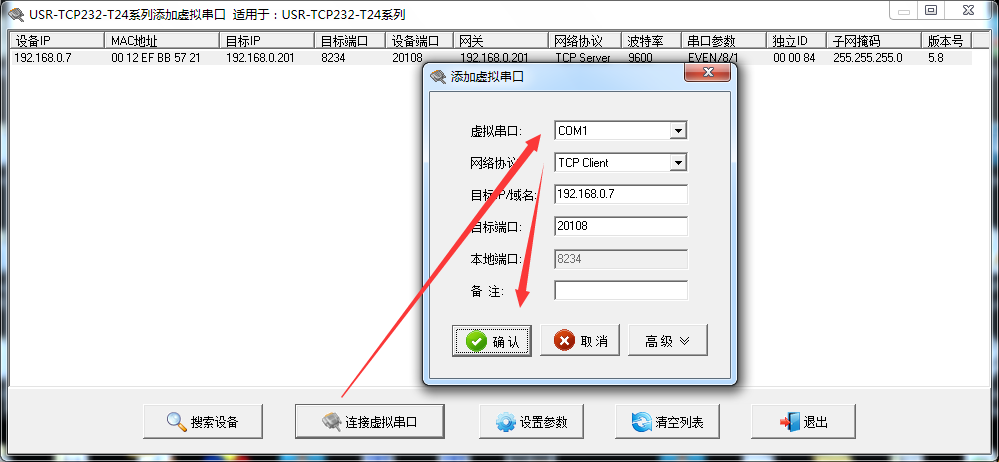

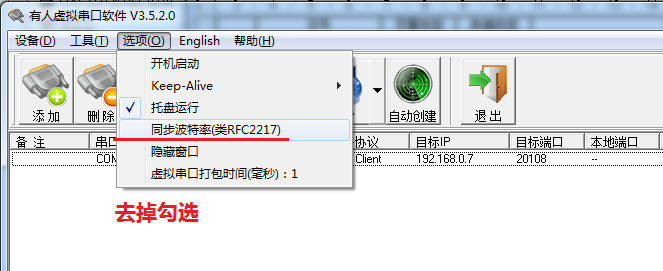

3：然后建立虛擬串口com1，

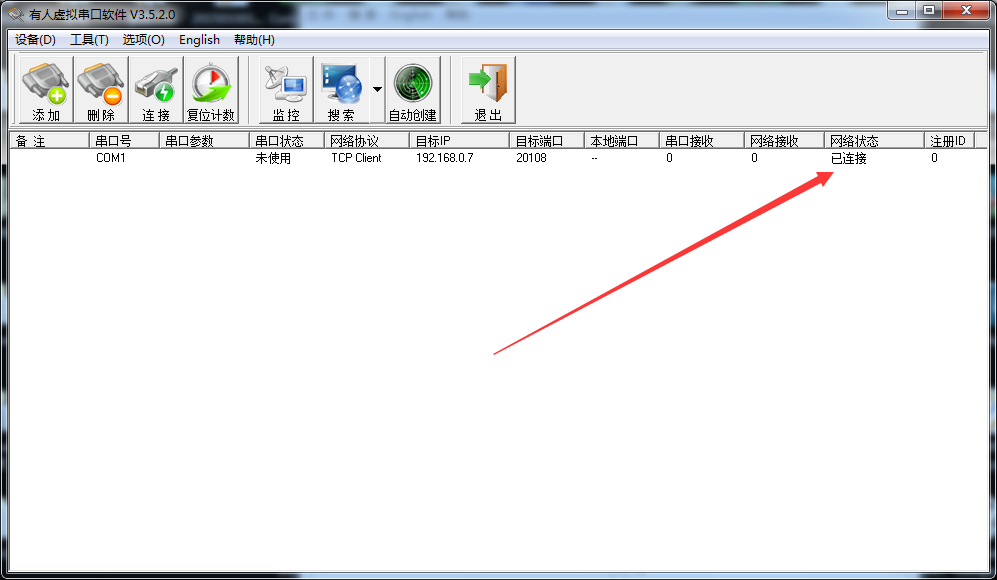

4:com1網絡狀態為已連接，說明網絡通信OK。

5：打開S7-200的編程軟件 setp 7軟件。

6：設置通信COM口和檢查是否可以通信成功。

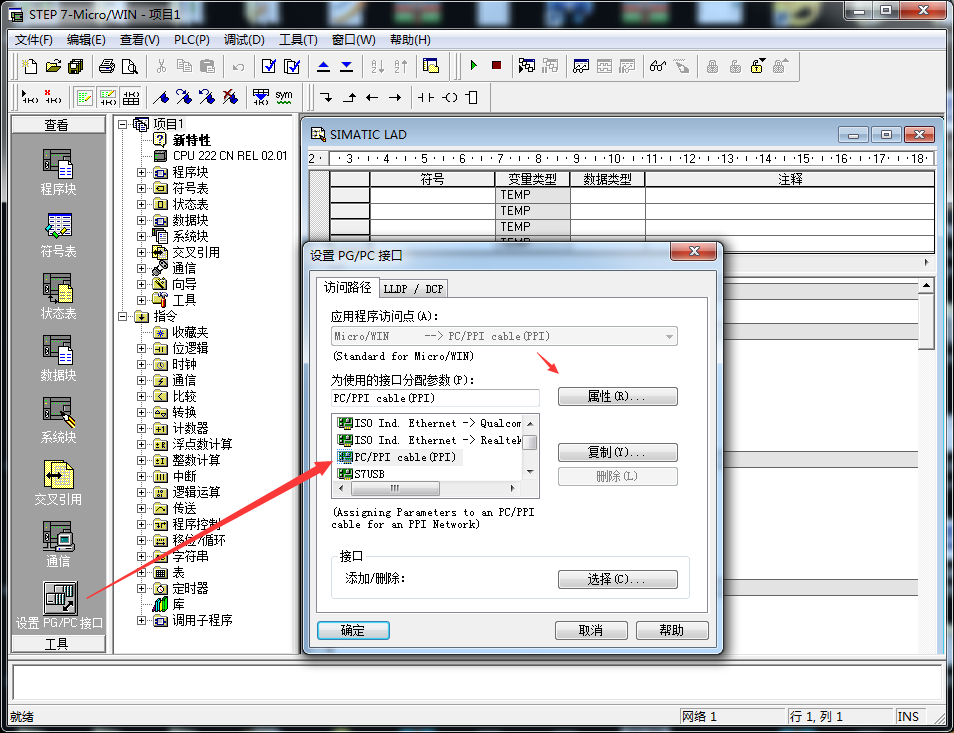

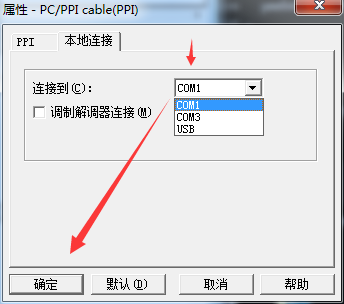

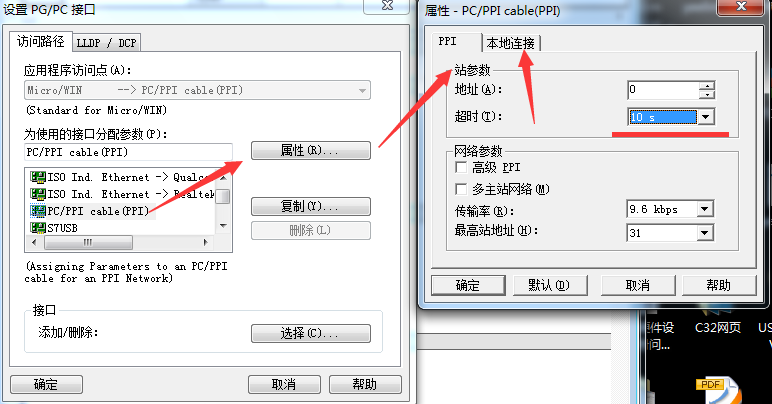

點擊設置PG/PC接口，選擇PC/PPI,點擊屬性，將超時時間設置大點，設置10S或者100S.然后點擊本地連接選擇剛才虛擬的串口com1.

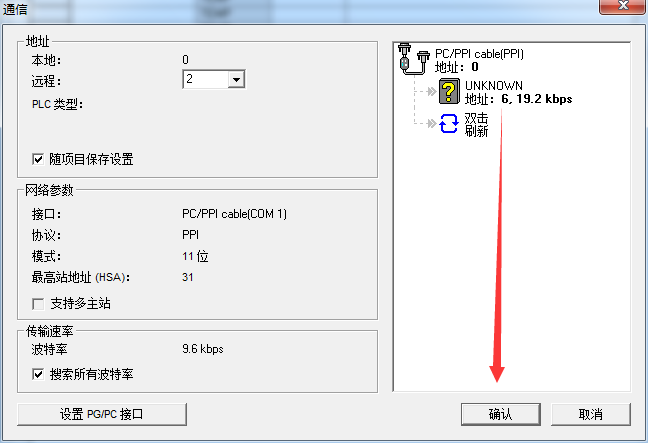

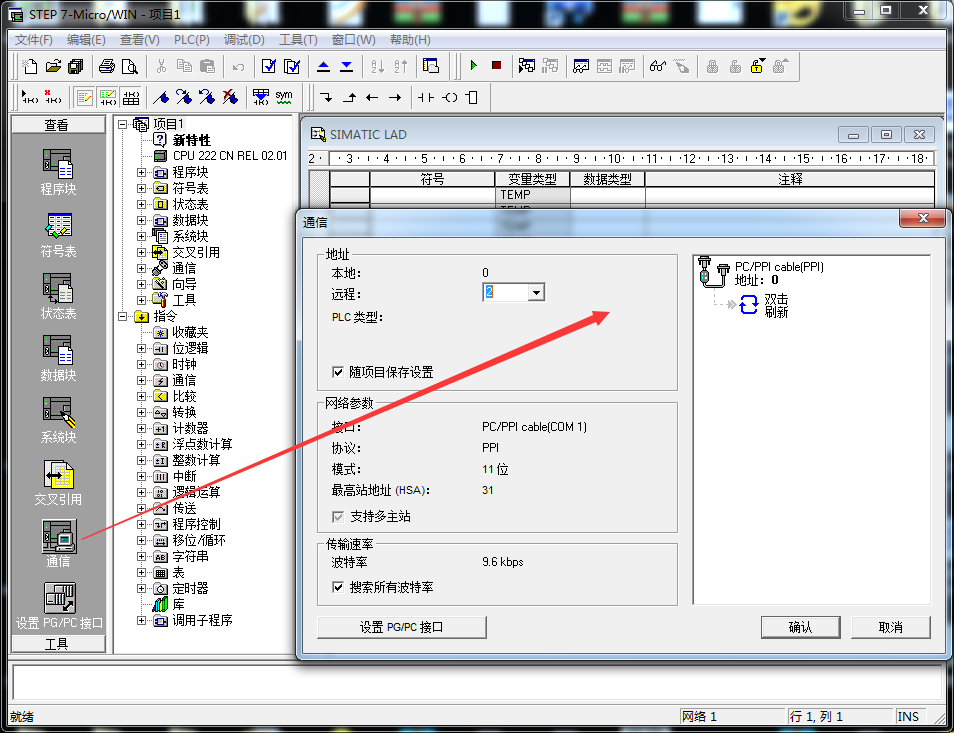

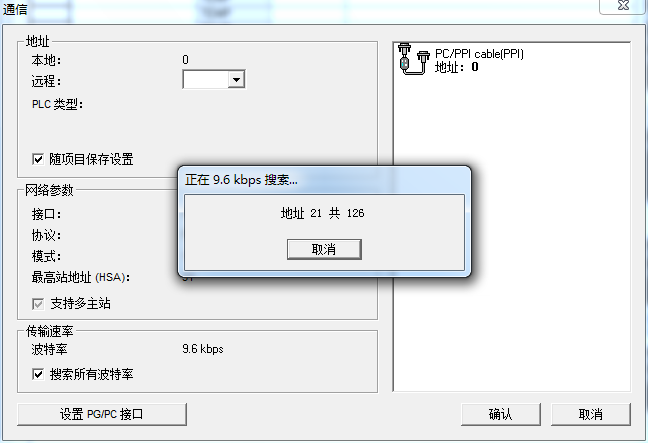

7：點擊通信，然后雙擊刷新，搜索到設備，然后點確定。

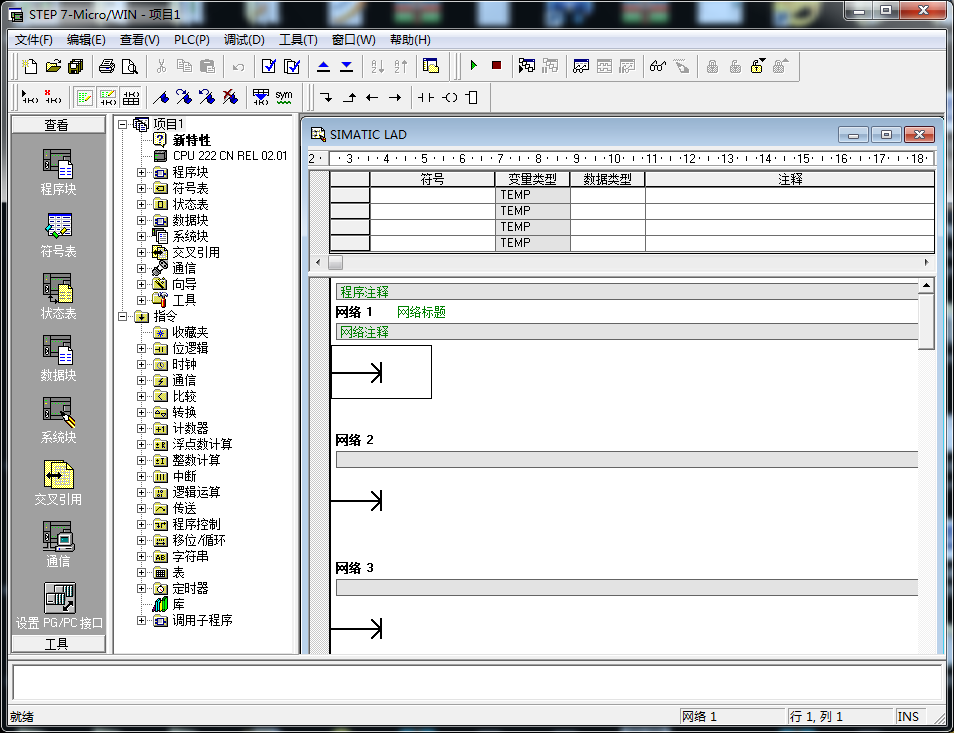

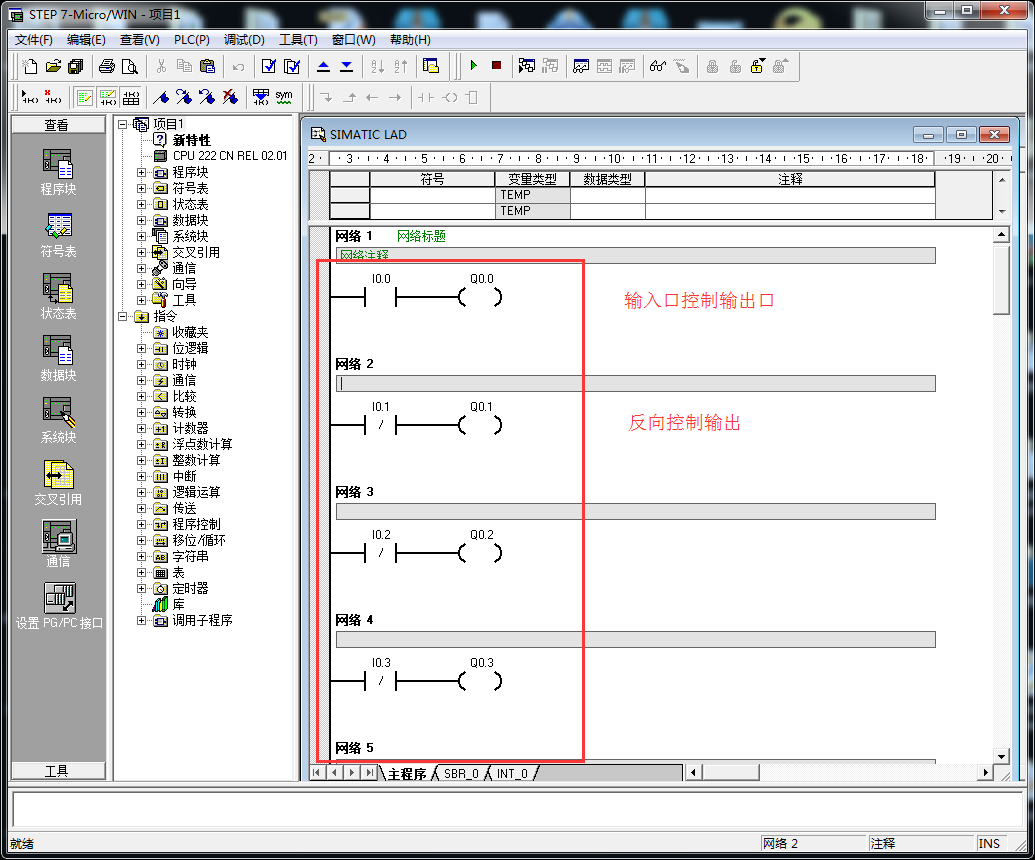

8：新建一個程序，寫入程序，例子是一個：輸入控制輸出的一個程序。

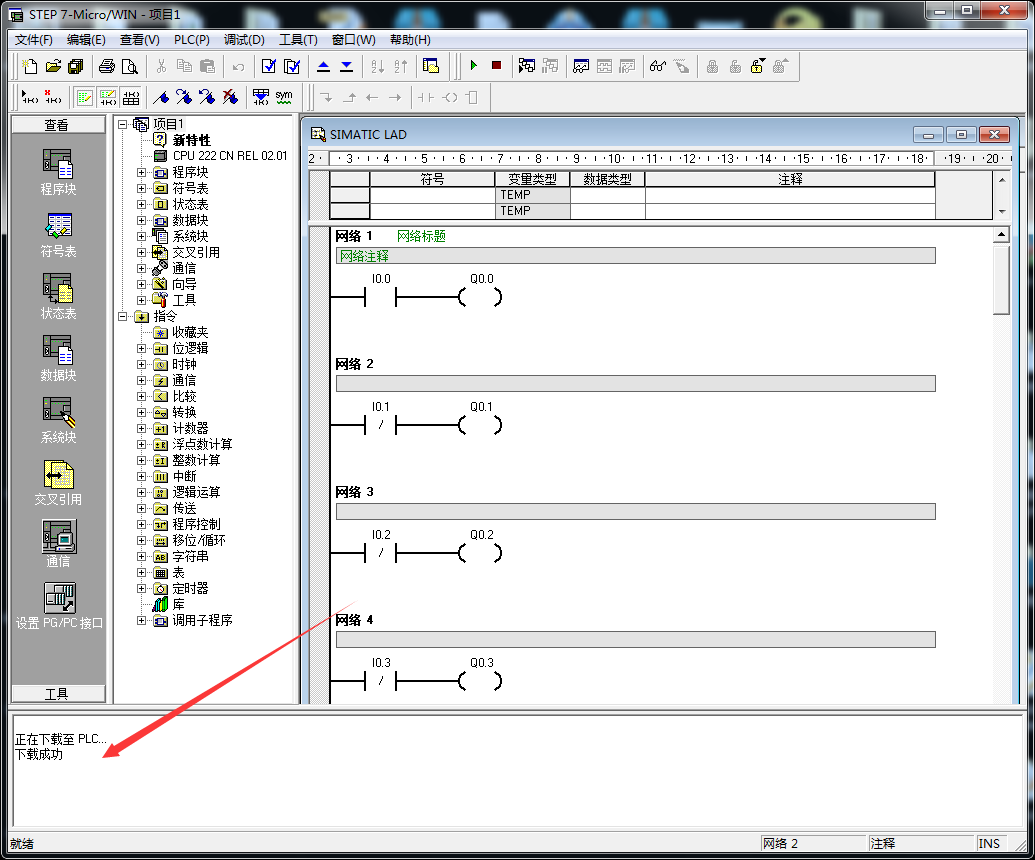

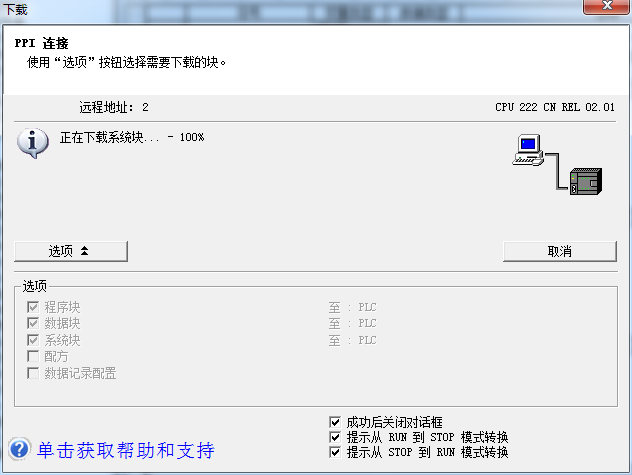

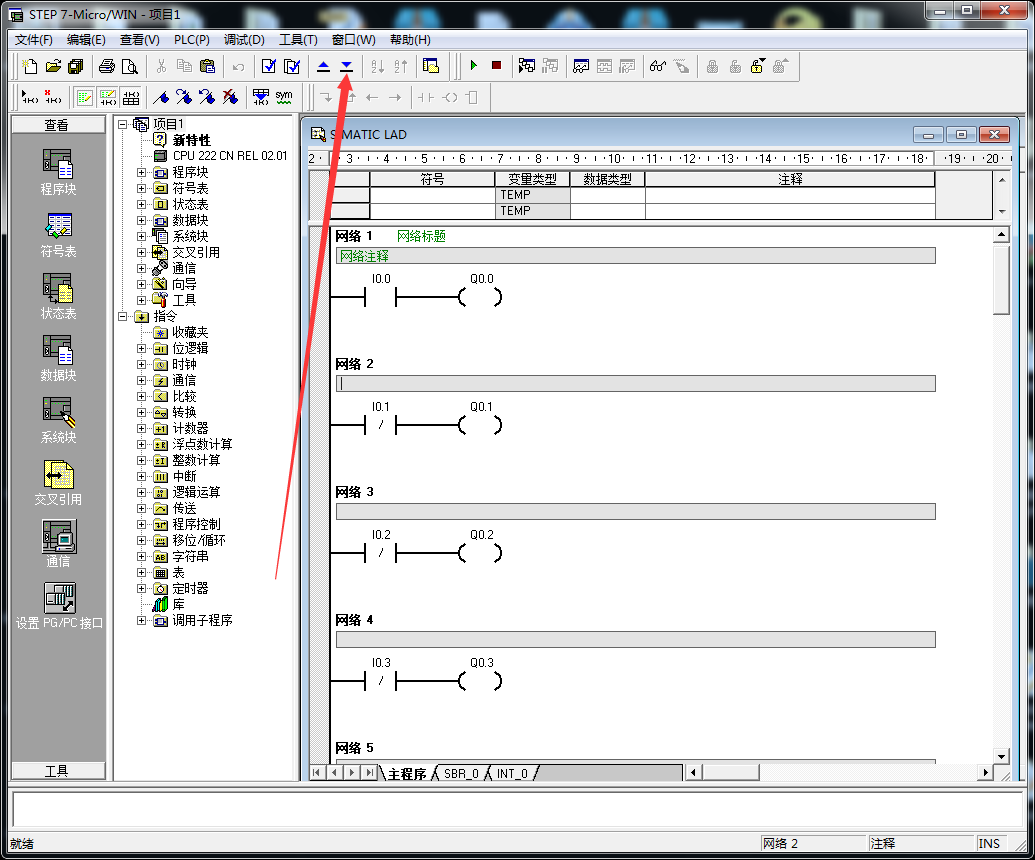

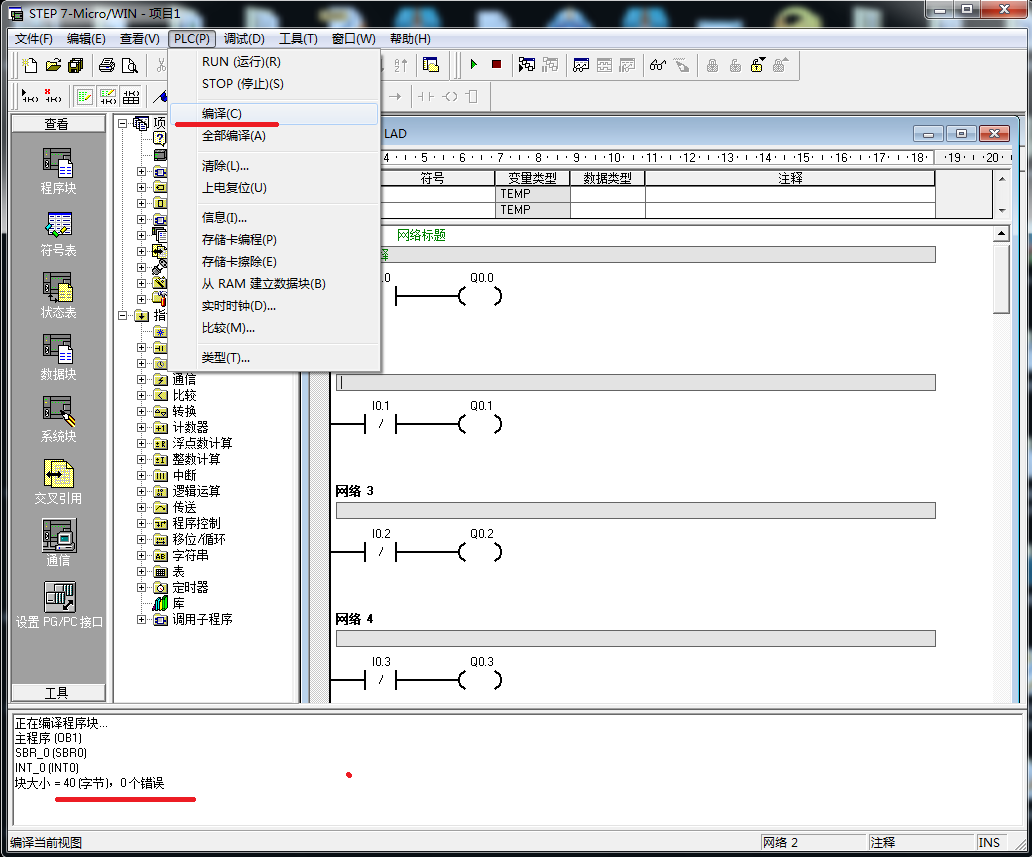

9：編譯程序，然后下載程序。

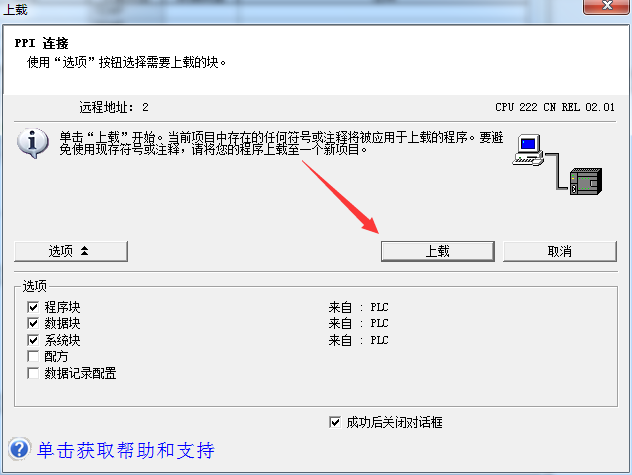

10.上載程序
